10kW炉膛管式换热装置结构设计

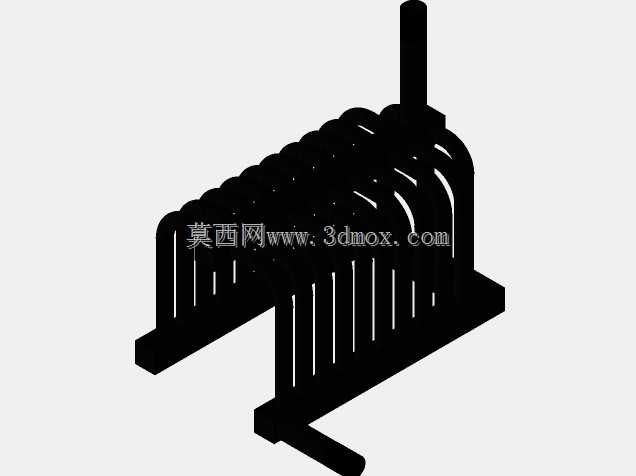

这款10kW级炉膛换热装置，主要适配小型燃煤、燃气加热炉的余热回收场景，在小型供暖炉、小型工业热处理炉、民用采暖炉的炉膛烟道段加装后，可将炉膛排出的高温烟气携带的热量传递给循环工质，直接提升炉子的热利用效率，减少排烟热损耗。从结构设计来看，整体采用多排U型弯管串联的排布形式，底部设置平直安装底座，底座上预留的安装孔位可直接与炉膛侧壁的预设安装座配合，安装时仅需将进出液管段对接至循环管路即可，无需额外制作复杂的安装支架，适配多数小型立式、卧式炉膛的内部安装空间。U型管组沿烟气流通方向等距排布，单根换热管的弯曲半径经过校核，既保证管内工质流动无死区，也让管外烟气能够在管排间形成稳定的紊流，提升管壁与烟气的换热效率，顶部的集管段将所有U型管的端部连通，保证工质在所有换热管内均匀分配，避免出现局部管段流量不足导致的过热变形问题。设计过程中优先考虑了炉膛内的高温工作环境，管排与底座的连接采用一体式焊接结构，消除了拼接缝隙在高温下出现漏风、漏液的隐患，整体外形的长宽高尺寸适配10kW级炉膛的内部净空，不会过度挤占炉膛内的燃烧空间，也不会阻碍烟气的正常流通，进出液管的伸出位置设置在装置的同侧，方便现场管路对接，减少管路弯折带来的流阻损失。实际应用中，该装置可直接接入水或者导热油循环系统，管内流动的低温工质吸收管壁传递的烟气热量后，可输送至供暖端或者工艺用热端，相比普通的直管式换热器，U型管的结构能够在有限的炉膛空间内布置更长的换热流道，同等体积下换热面积提升40%以上，同时管组的刚性结构能够承受炉膛内的高温气流冲刷，长期运行下不会出现管排变形、移位的问题。安装时需要注意底座与炉膛壁面之间的密封处理，避免烟气从安装缝隙处溢出，同时要保证换热管组的迎烟面与烟气流动方向垂直，让所有管排都能充分接触高温烟气，最大化换热效果。
