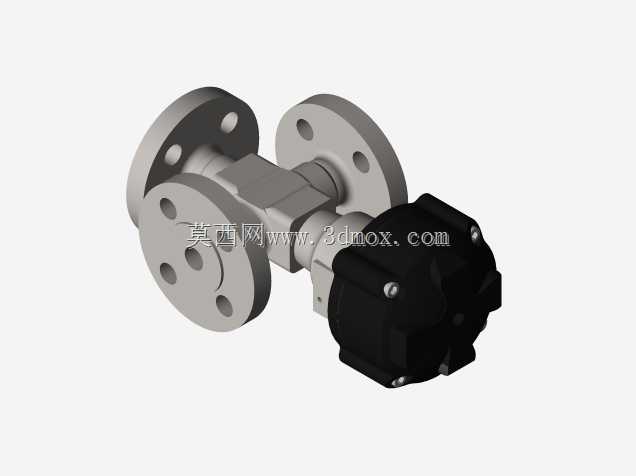

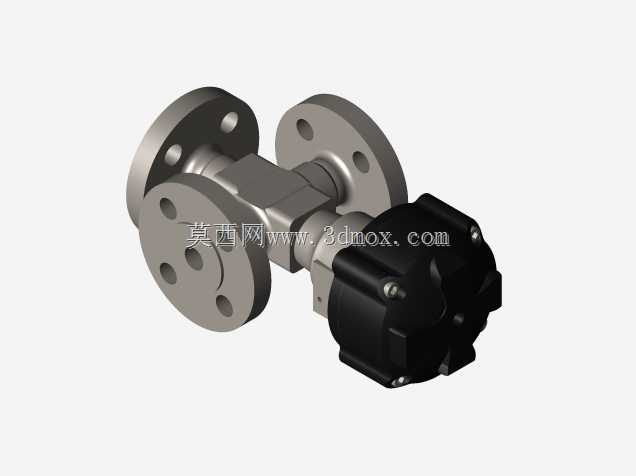

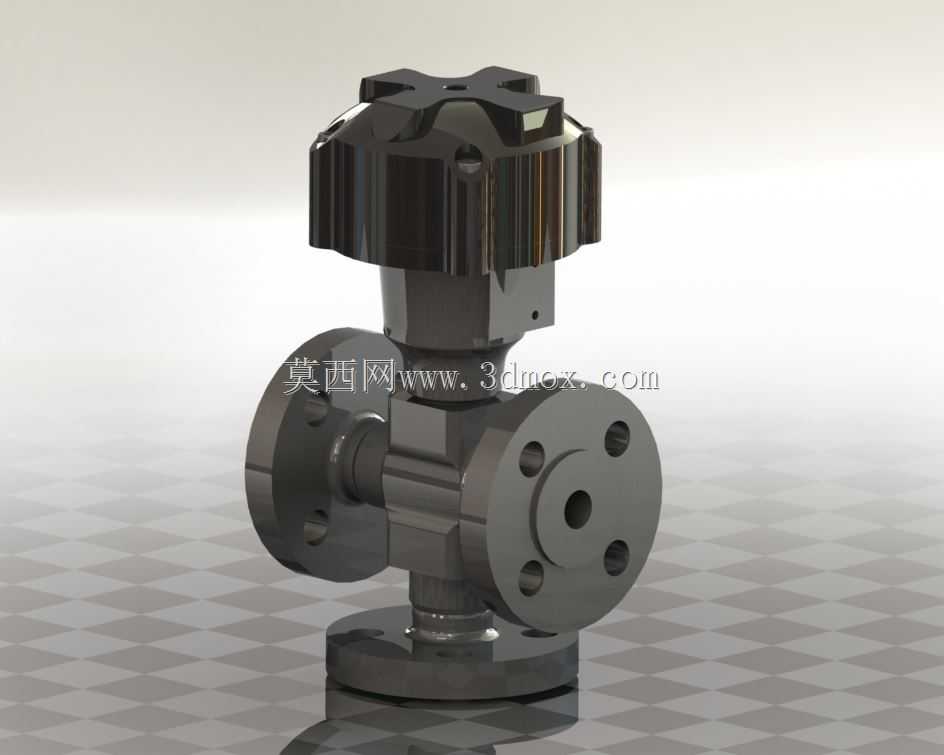

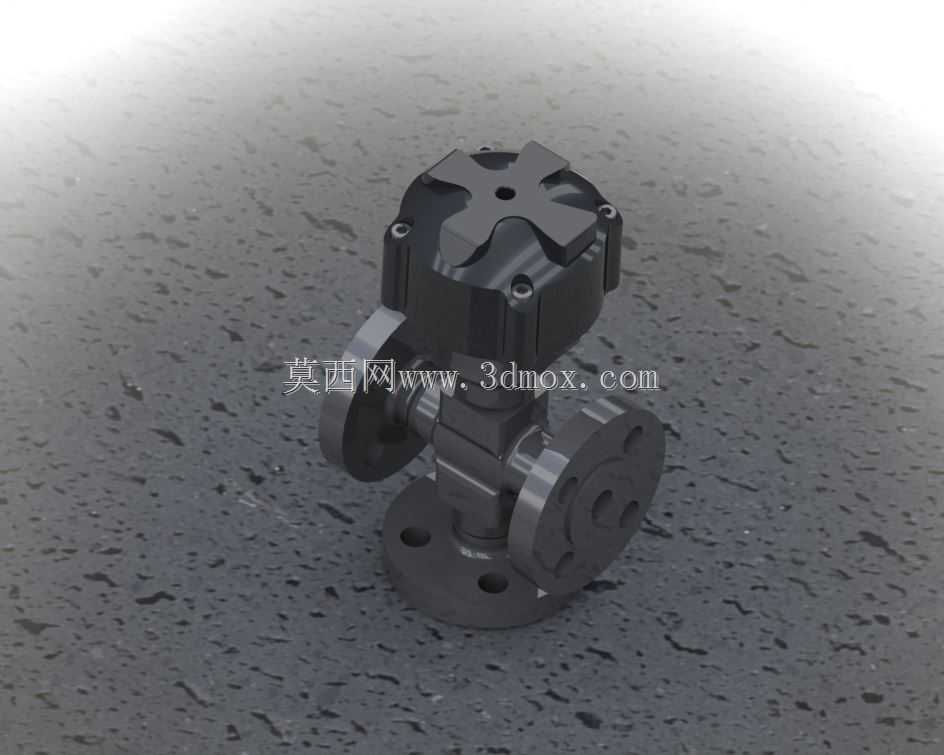

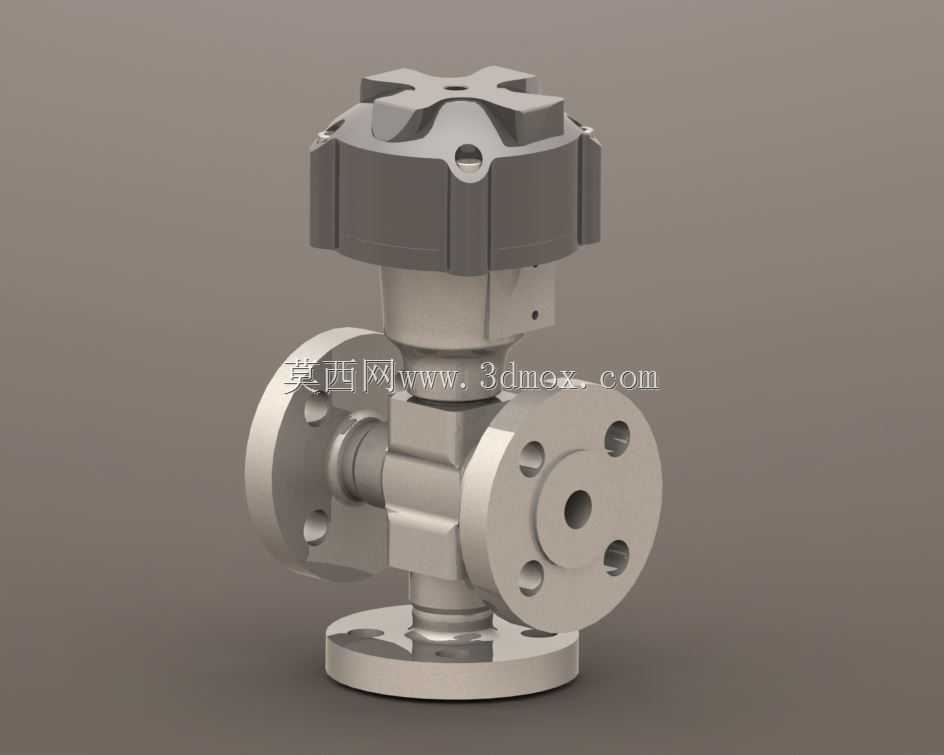

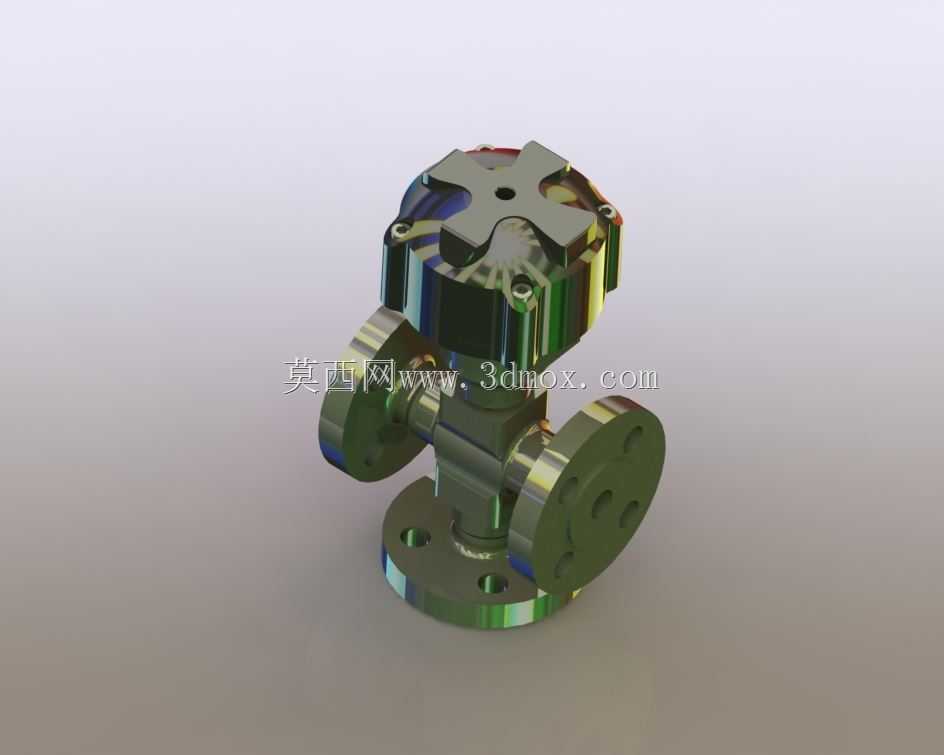

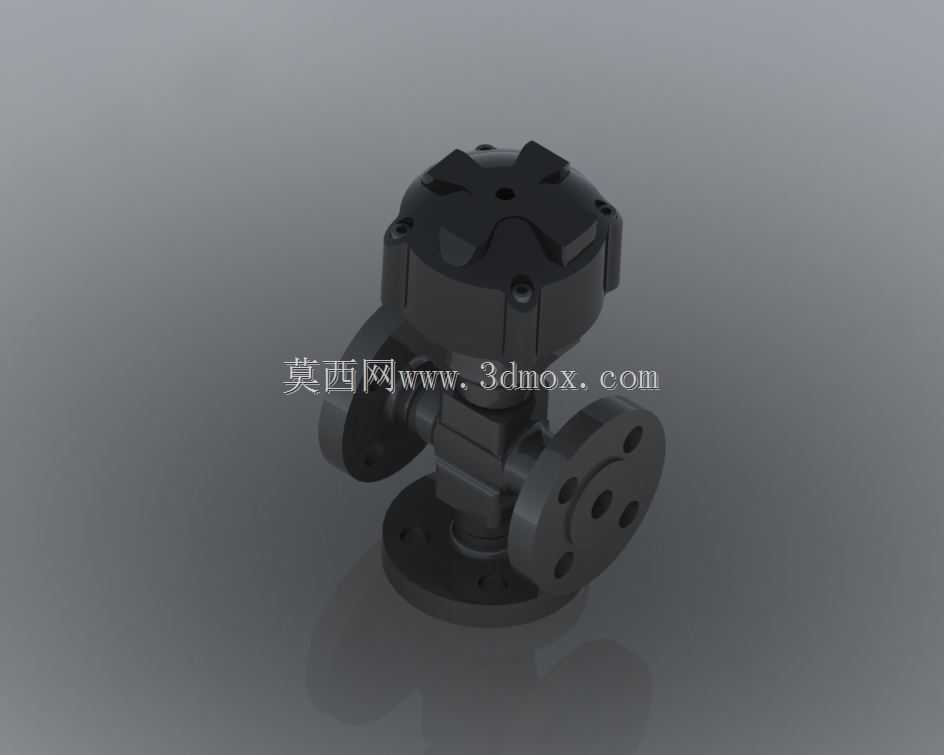

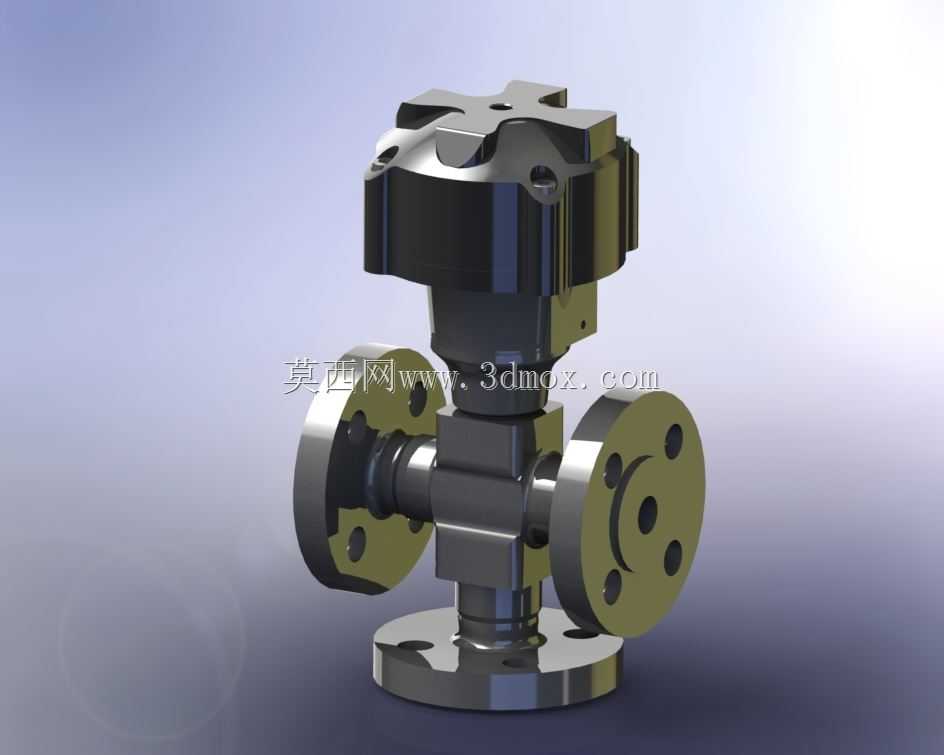

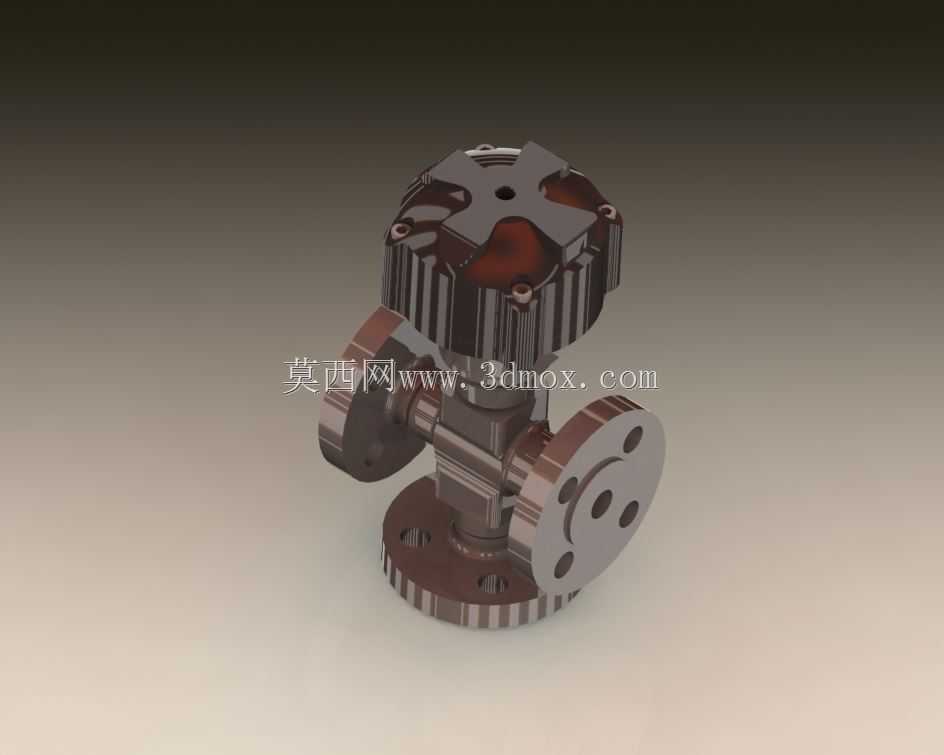

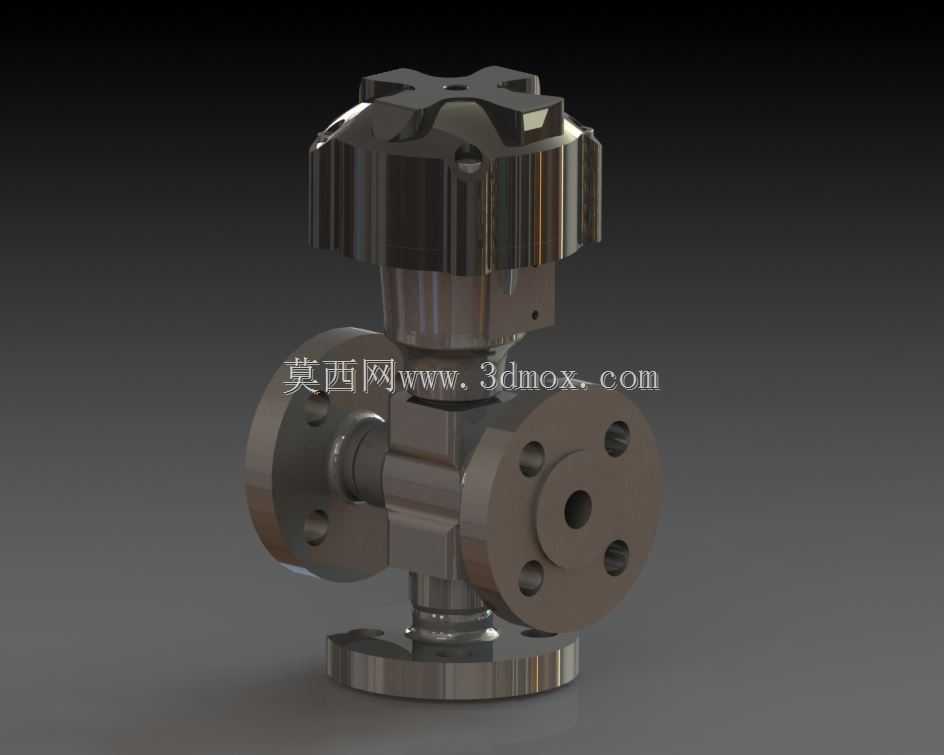

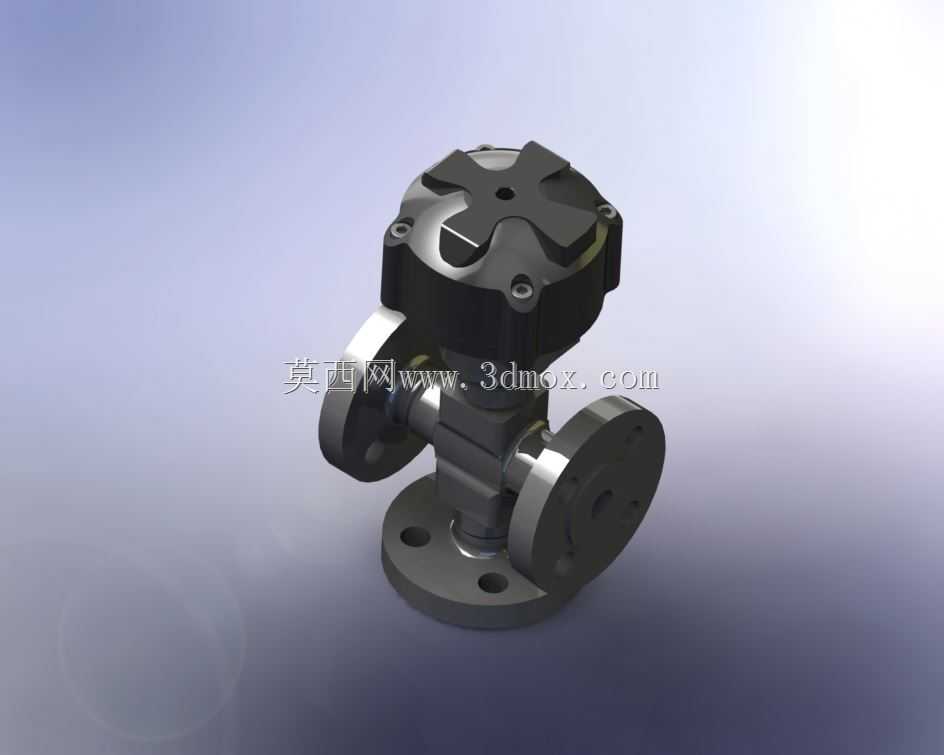

三通式法兰连接手动截止控制阀结构

这款三通式手动阀的结构设计，核心面向多通路流体切换的工业管路场景，常见于化工流体输送、实验室气路分配、中小型水处理支路管控等需要对介质流向进行切换或通断控制的工位。阀体采用三个法兰接口的布局，三个接口分别对应三个连通方向，可实现单路输入双路切换输出、或是双路输入单路汇流输出的功能，相比两通阀能减少管路中阀门的布设数量，降低管路泄漏点，同时缩减安装空间占用。

从结构设计逻辑来看，顶部的手轮采用多棱边防滑结构，无需额外辅助工具即可手动操作，手轮与阀杆的连接部位做了限位结构，可避免操作时手轮脱出，阀杆与阀体的密封段采用多级填料密封的预留结构，能适配不同压力等级的密封填料选型，满足不同介质的密封需求。阀体的流道做了平滑过渡处理，没有直角突变结构，可减少流体在阀腔内的压损，同时降低介质中固体颗粒在流道拐角处沉积卡滞阀瓣的概率。

三个连接法兰均采用标准凸面法兰结构，法兰上的螺栓孔均匀分布，可直接匹配同压力等级的标准管路法兰，安装时无需额外制作过渡连接件。阀体底部的法兰接口与侧部两个法兰接口的轴线呈垂直分布，侧部两个法兰接口轴线共线，这种布局可适配水平管路加垂直支路的布设场景，也可根据安装需求调整安装方向，适配垂直管路加水平支路的工况。安装边界方面，手轮的最大外径大于阀体主体外径，操作时手轮周边需要预留不小于手轮半径的操作空间，方便操作人员转动手轮实现阀位调节，三个法兰的密封面均做了精加工平面处理，安装时可搭配对应材质的密封垫片实现端面密封，无需额外加工密封面。

阀瓣的密封面采用锥面配合结构，相比平面密封具有更好的对中性，关闭时所需的操作力矩更小，同时密封面的磨损更均匀，可提升阀门的使用寿命。阀体的中法兰连接部位采用螺栓紧固结构，方便后期拆解维护，更换密封填料或是检修阀瓣密封面时，无需将整个阀体从管路上拆下，仅需拆解中法兰连接螺栓即可取出阀杆与阀瓣组件，降低后期维护的工作量。
