工业管路带闸阀异径管组合结构

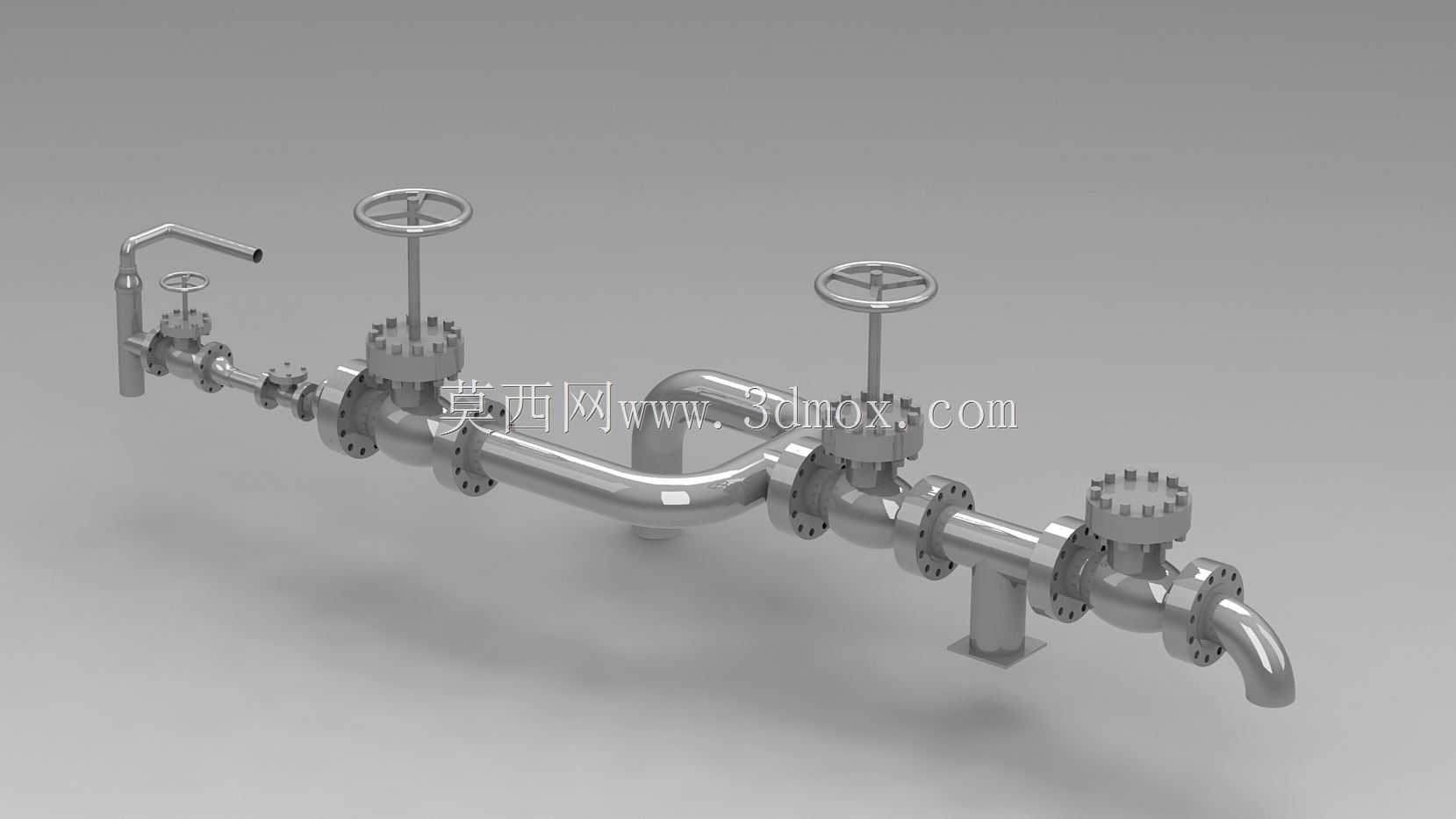

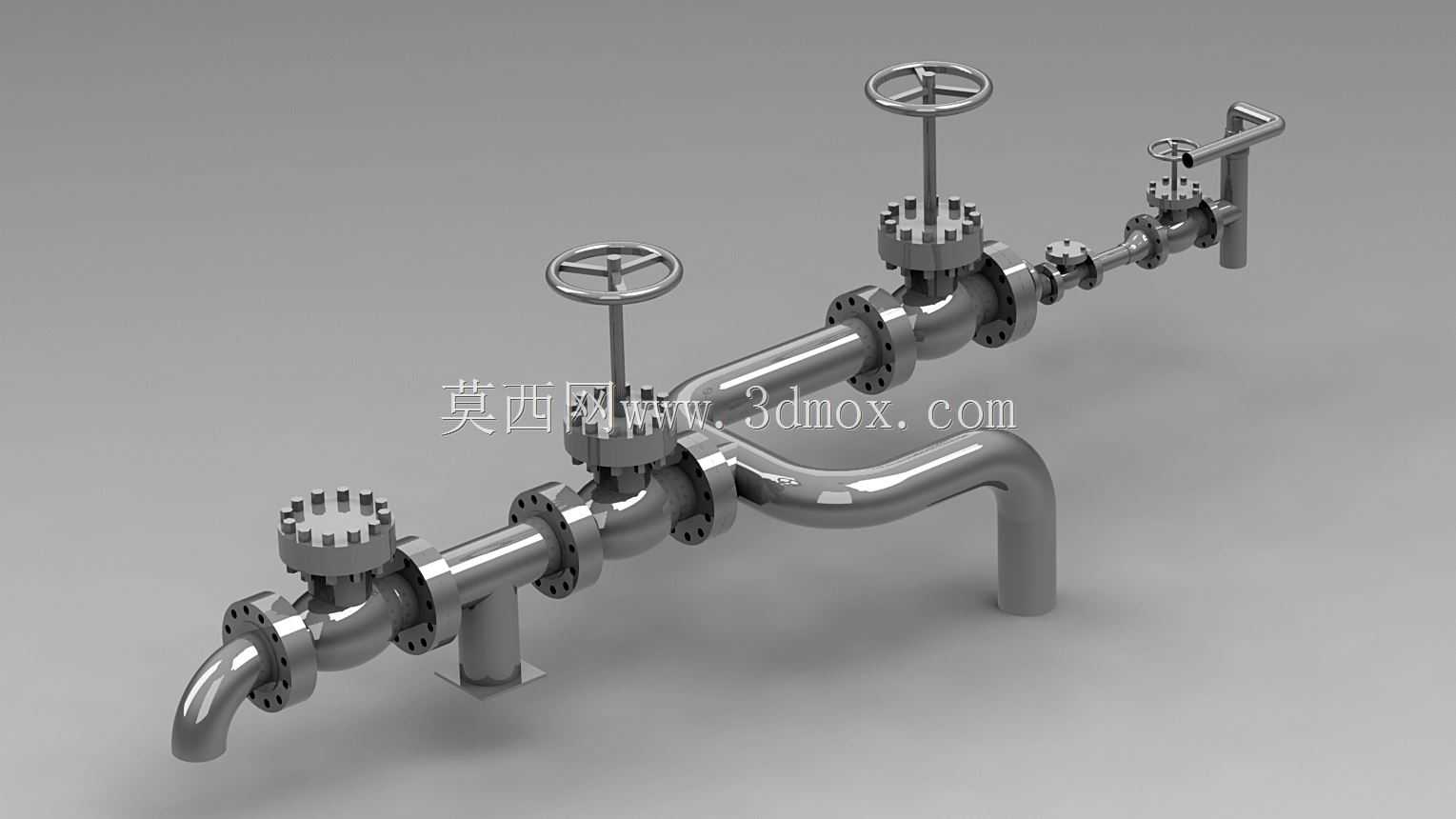

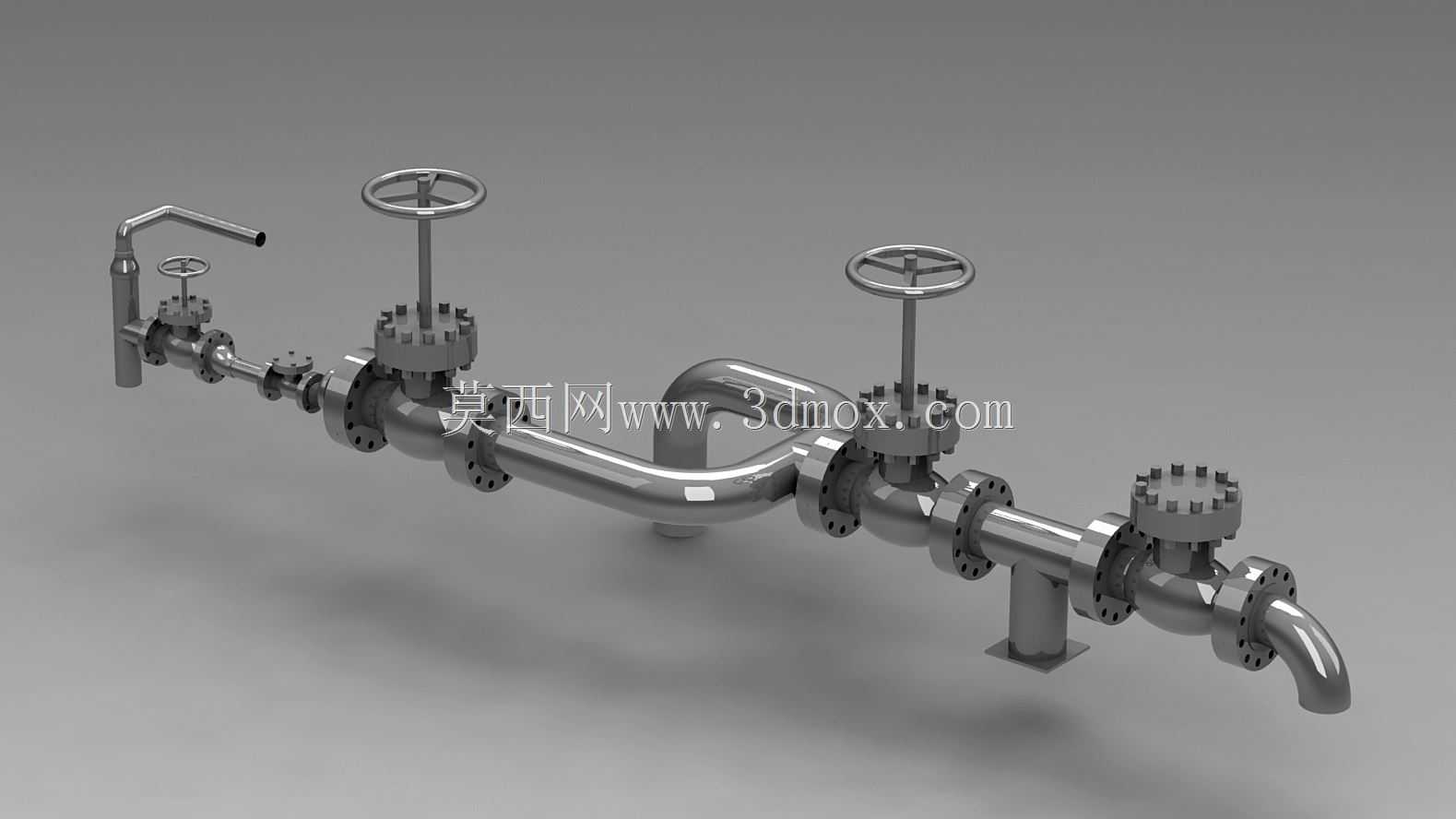

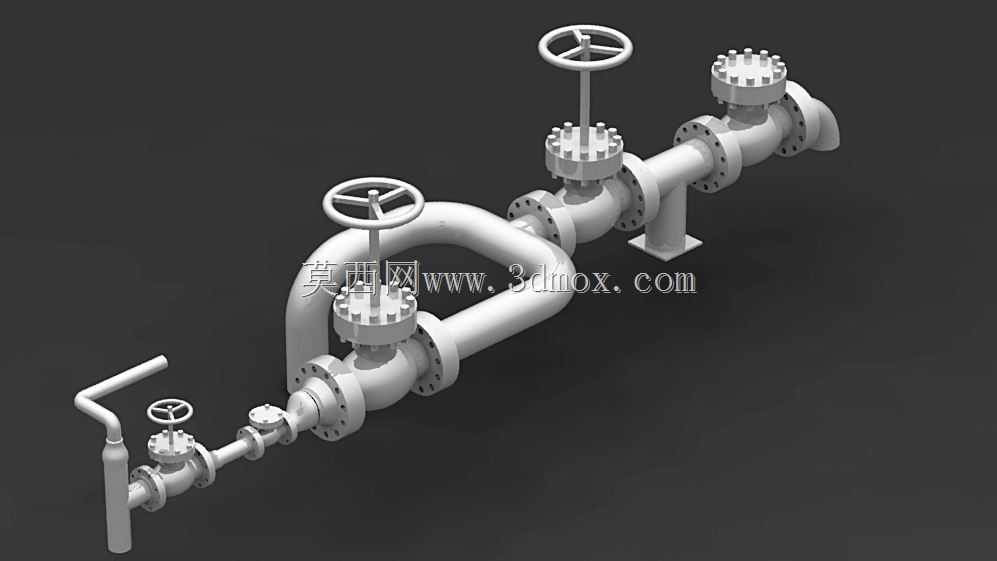

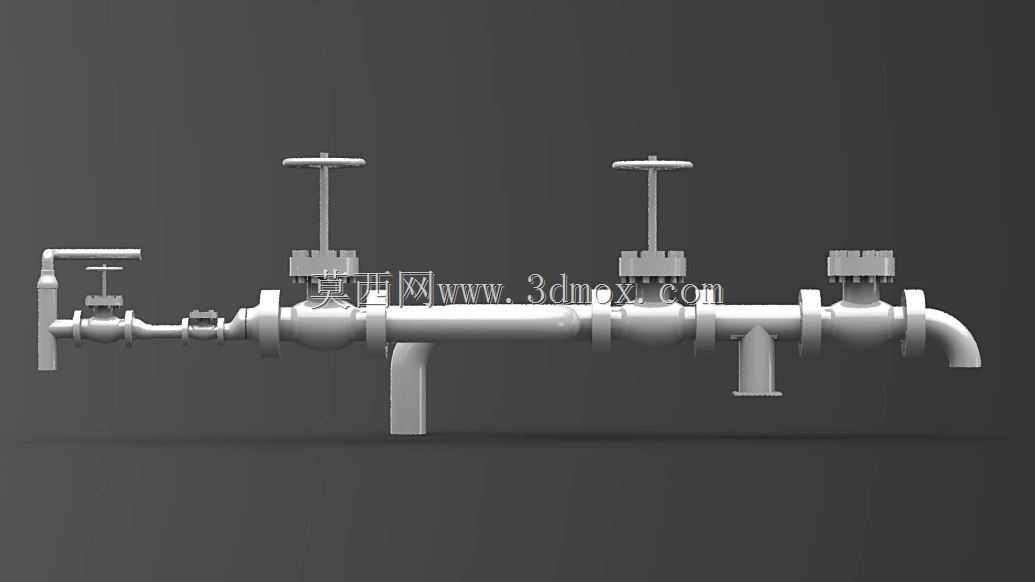

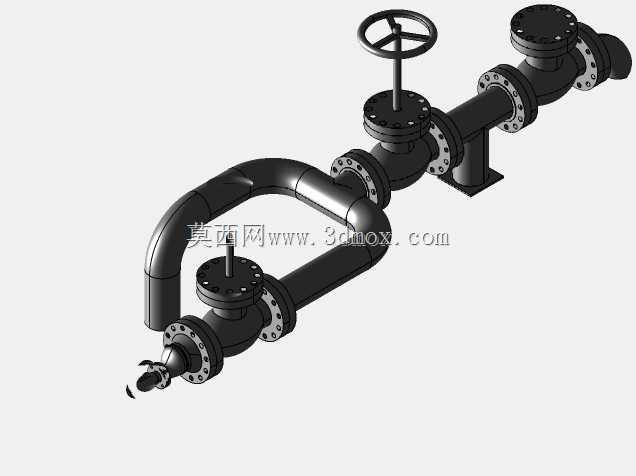

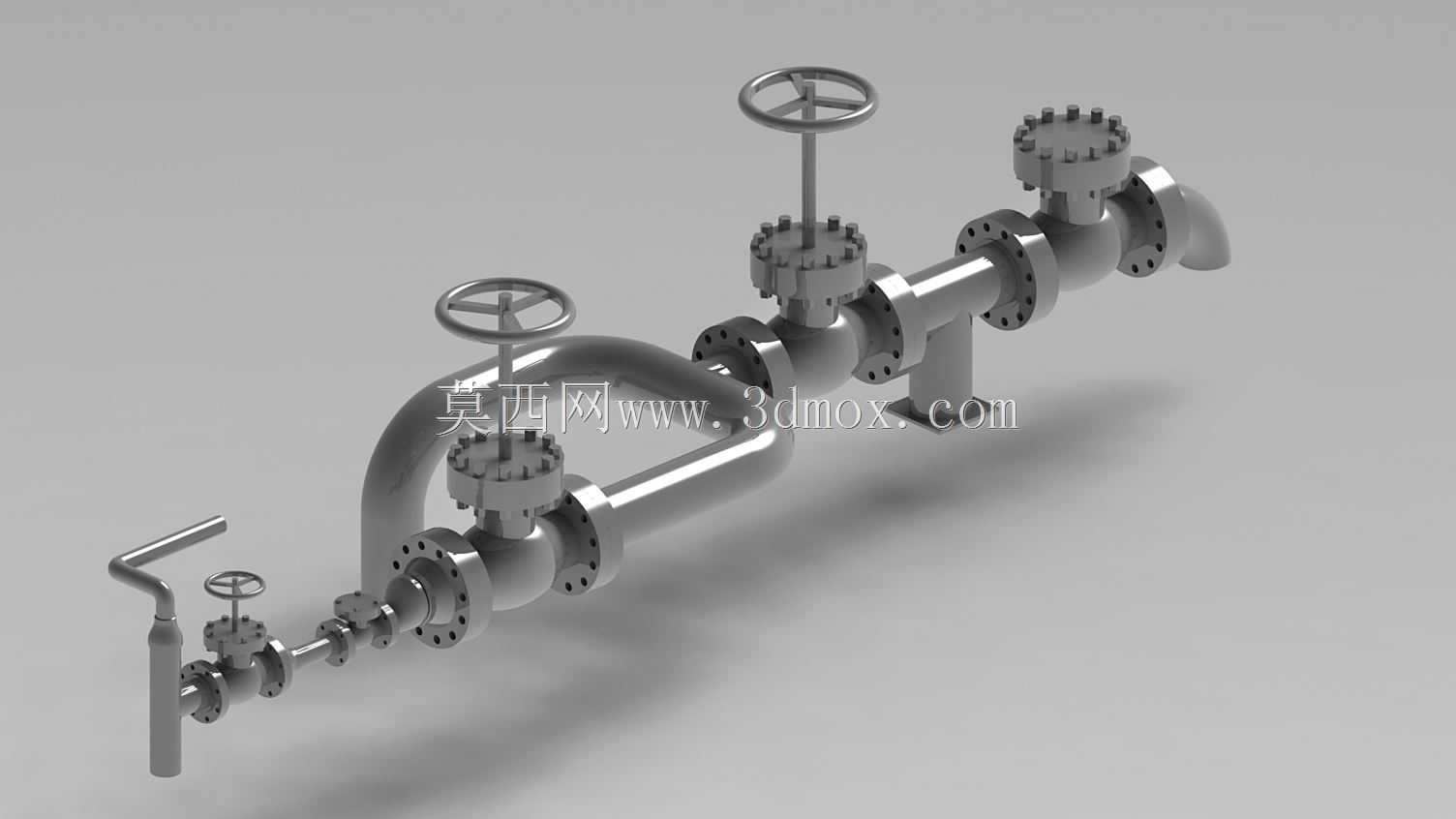

这套管路组合结构常应用在石化输送、厂区工艺管线、水务调压支路等场景中，核心作用是完成流体介质的通断控制、流向切换与管径适配，整套组件通过法兰对接实现密封连接，可适配不同压力等级的金属管路安装需求。从结构设计来看，整套组件整合了多台明杆闸阀、90度弯管、异径接头、端部接管与固定支座，闸阀采用手轮驱动结构，阀杆升降行程可直观反馈阀门开度，方便现场操作人员快速判断管路通断状态，法兰连接面预留标准螺栓孔位，可直接与同压力等级的国标法兰对接，无需额外加工转接件。设计阶段优先考虑了管路的应力分布，弯管段的曲率半径选取符合流体阻力优化要求，减少介质流经弯道时的压损，异径管采用同心变径结构，避免变径位置出现介质涡流与淤积，固定支座设置在长管路中段位置，可抵消管路内流体冲击带来的振动，避免长期运行后法兰密封面出现渗漏。安装边界方面，整套组件的轴向尺寸可根据实际安装空间调整管段长度，手轮操作位置预留了足够的操作空间，满足现场手动开关阀门的操作距离要求，底部支座的安装孔位适配常规预埋螺栓规格，可直接固定在钢结构支架或者混凝土支墩上。不同管径的管段搭配对应通径的闸阀，可实现支路流量的独立调节，端部的弯管接口可对接下游设备入口或者外接排放管路，整套结构的密封面均采用金属法兰加密封垫的密封形式，可耐受常规工业流体的温度与压力工况，建模时还原了所有连接细节，包括法兰螺栓的排布、阀杆的梯形螺纹结构、手轮的轮辐造型，可直接用于管路布局校验、安装模拟以及运维培训场景，帮助设计人员提前排查管路干涉问题，优化现场安装工序，减少现场施工的返工概率。
