迷你分体式热泵室内挂机结构设计

做暖通配套结构设计时，壁挂式热泵室内机的安装边界是最容易踩坑的环节，这次的模型还原的是小功率迷你分体热泵的室内侧单元，适配小户型卧室、小型独立办公室这类10到15平的封闭空间，核心用途是在制冷、制热模式下完成室内侧的冷热交换，配合室外机完成冷媒的相变换热，实现室内温度的精准调控。

从设计思路上看，这个内机采用上挂装的结构布局，进风口设置在机身顶部，出风口布置在机身下沿，这种布局能利用冷空气下沉、热空气上升的空气流动特性，减少送风死角，避免出风直吹人体活动区域。建模时特意还原了机身背部的挂装卡位结构，这个结构是安装时的核心定位基准，卡位距离墙面的预留间隙控制在15到20毫米，这个尺寸是经过多轮安装验证的，既可以保证背部冷凝水排水管的排布空间，又能避免机身贴墙过近导致进风阻力增大，影响换热效率。

机身的外形尺寸做了紧凑化处理，整体长度控制在800毫米以内，高度不到300毫米，厚度控制在200毫米级别，这种小尺寸设计专门适配小户型墙面的安装空间，不会遮挡窗户上沿，也不会和墙面的开关、插座点位产生干涉。机身侧面预留了冷媒管和冷凝水管的走管缺口，缺口位置做了可敲落的挡片设计，安装时可以根据现场走管方向选择左侧或者右侧出管，不用额外切割机身外壳，降低现场安装的加工难度。

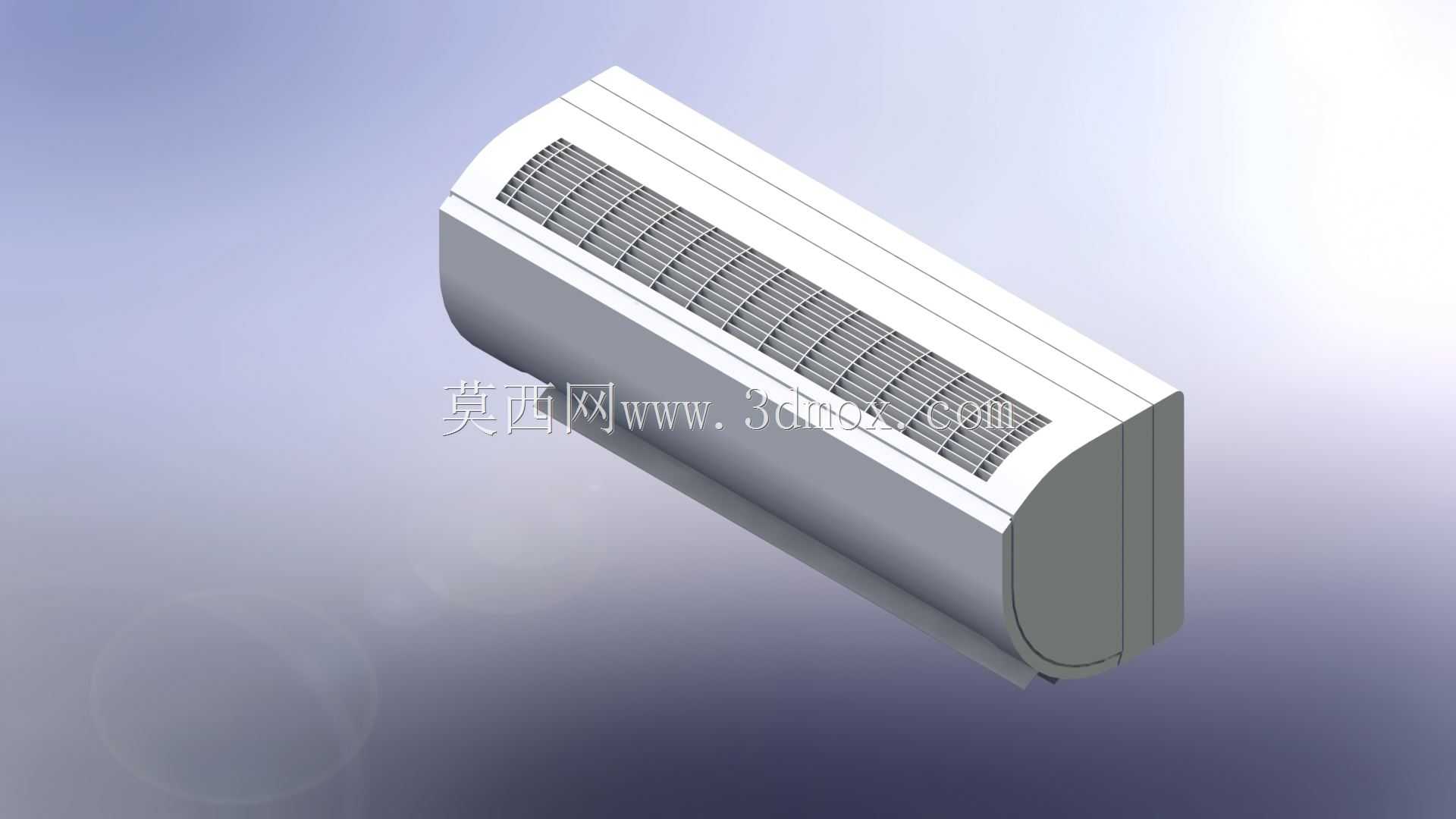

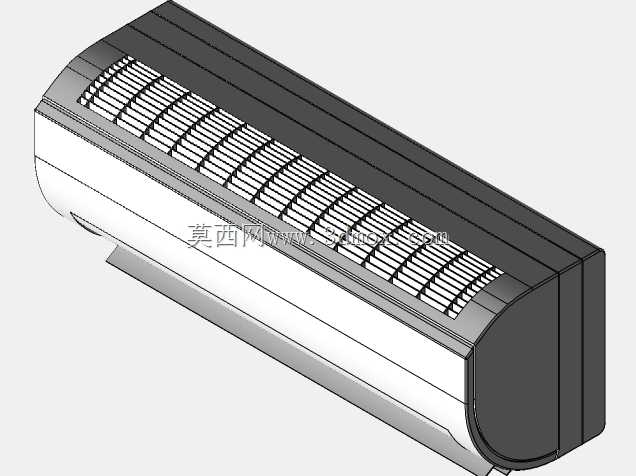

从功能结构上，模型还原了内部的风道轮廓、换热器安装位、电控板放置腔，还有出风口的导风板铰接结构。导风板的转动角度范围覆盖了水平出风到向下45度出风，制冷模式下导风板调至水平角度，冷空气可以沿天花板水平扩散后缓慢下沉，避免直吹人体造成不适；制热模式下导风板调至最大下倾角度，热空气可以直接送到人员活动的下半区域，解决热空气上浮导致的地面温度偏低的问题。

做室内场景配套建模时，这个模型可以直接嵌入到室内装修的三维布局里，校验空调安装位置和书桌、衣柜、门窗的位置干涉，提前核对插座预留点位、冷凝水排水坡度是否满足要求，避免装修完成后出现安装位置不合理、排水不畅的问题。建模时对机身的圆角过渡、面板的拼接缝隙都做了还原，能直观呈现安装完成后的实际视觉效果，方便和业主、安装团队做技术交底，减少现场沟通的偏差。

很多新手做暖通建模时容易忽略室内机和周边家具的安全距离，比如内机下方如果放置高度超过1.2米的书桌，就会遮挡下送出风，影响制热效果，这个模型搭配室内房间场景，可以直观模拟不同安装高度下的送风覆盖范围，确定最优的挂装高度，一般挂装下沿距离地面2.2到2.4米是比较合理的区间，既不会因为过低存在磕碰风险，也不会因为过高导致送风到达人员活动区时风速衰减过大。
