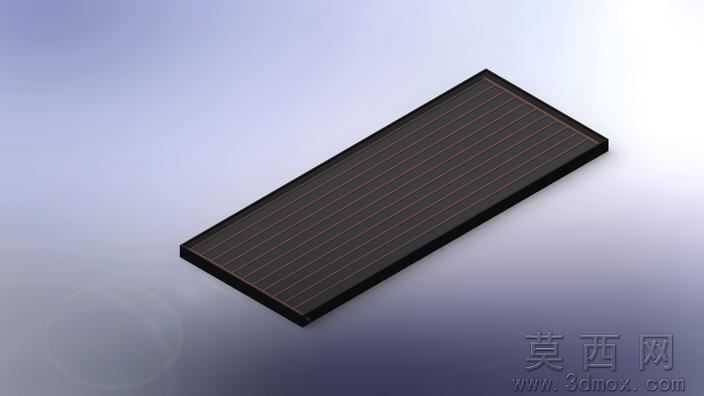

平板式太阳能集热器结构三维建模设计

本模型针对平板式太阳能集热器开展全参数化三维建模，建模过程中以TitanPowerPlus AU40型号产品为结构参考，完整还原了集热器主体、边框封装结构、内部流道排布以及配套安装支架的全部细节。建模阶段首先依据平板集热器的实际尺寸比例搭建整体外轮廓，采用薄壁拉伸特征构建集热器的黑色吸热主体面板，面板表面通过线性阵列特征还原平行排布的吸热流道凹槽，保证集热面的结构特征与实物一致；边框部分采用带圆角的矩形拉伸实体，通过抽壳特征形成封装腔体，精准还原边框对集热芯板的包裹固定结构，边角位置做圆弧过渡处理，还原实际产品的防撞工艺设计。配套安装支架部分采用焊接钢结构的建模逻辑，通过型材拉伸、装配约束还原支架的支撑角度与固定点位，还原集热器安装时的倾角调节结构与墙面/屋面固定接口，所有装配位置均添加同轴、重合等配合约束，保证模型可直接用于装配干涉检查与结构验证。材质渲染阶段，集热面板采用高吸收率的哑光黑吸热涂层材质，调整材质的粗糙度与反射参数还原太阳能选择性吸收涂层的光学特性；边框采用阳极氧化铝合金材质，添加轻微的金属磨砂质感，还原户外使用的耐候封装材质效果；安装支架采用热镀锌钢材材质，调整金属光泽与表面纹理，还原钢结构支架的防腐处理质感。设计过程中充分考虑平板集热器的实际使用场景，在流道接口位置预留了标准管道连接端口，还原极光太阳能管道配件的对接结构，模型整体结构完整，各部件拆分清晰，既可以用于新能源光热设备的结构展示，也可用于太阳能供热系统的方案演示、安装教学场景，能够直观呈现平板式太阳能集热器的内部构造与外部安装形态，为相关产品的结构优化、方案汇报提供精准的三维数字模型支撑。
