工业卧式矩形燃油储存储罐结构设计

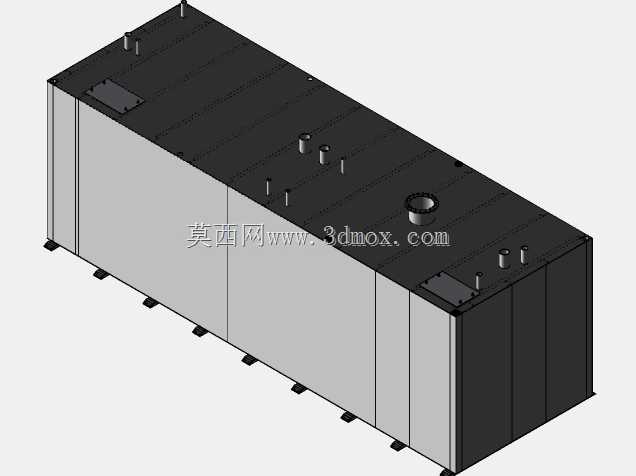

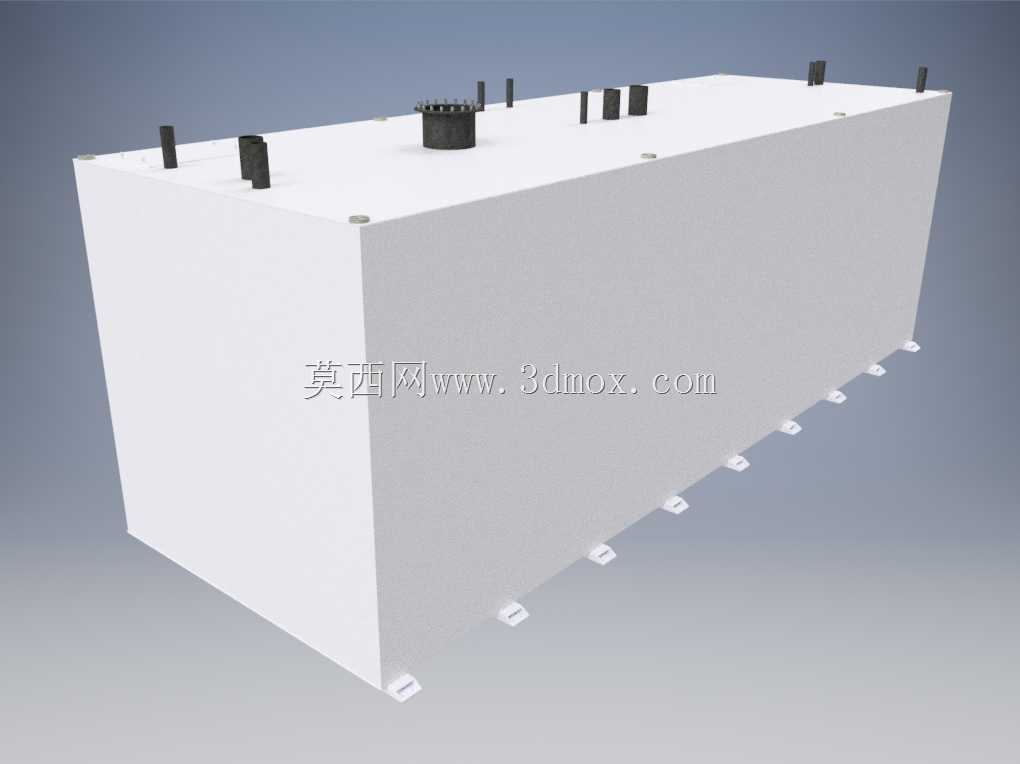

这款卧式矩形燃油储罐主要面向厂区燃油中转、分布式能源站燃油储备、工程机械集中供油站点等场景设计，区别于常见的立式圆柱形储罐，矩形结构的空间利用率更高，在有限的厂房或站点占地范围内，能够实现更大的有效储容，尤其适合室内安装或者对占地边界有严格限制的布设场景。从结构设计逻辑来看，罐体采用模块化拼接的壁板结构，侧壁设置多道竖向加强筋，抵消燃油静载下的壁板形变，避免长期使用出现焊缝开裂、壁板鼓胀的问题；底部均匀布置的支撑脚将罐体抬离安装基面，既可以避免基面积水腐蚀罐底，也预留了管线布设、日常巡检的操作空间，支撑脚的排布经过载荷校核，单脚承载均匀，满油状态下不会出现局部应力集中导致的罐体倾斜。罐顶设置了多组不同规格的接口，分别对应进油、出油、排气、液位检测、检修人孔的功能需求，大口径法兰接口用于检修时人员进入罐内清理淤积杂质，小口径管嘴则对应日常的油料输送与传感元件安装，所有接口的位置排布都避开了顶部加强结构区域，减少开孔对罐体整体强度的削弱，同时预留了操作间距，方便现场安装阀门、仪表时的扳手操作空间。罐体外形规整，安装边界清晰，长宽高尺寸适配标准工业运输车辆的货厢尺寸，不需要拆分运输，到场后仅需要完成基础找平、管线对接即可投入使用，大幅降低现场安装的工作量。设计过程中充分考虑了燃油存储的安全需求，罐体壁板的厚度根据储液高度对应的静压力梯度设置，下部壁板厚度略大于上部，在保证结构强度的前提下控制整体自重，避免材料浪费；罐顶的边角位置做了圆弧过渡处理，减少应力集中点，同时避免积水积灰。不同于临时储油的简易容器，这款储罐的结构设计兼顾了长期使用的可靠性与安装运维的便利性，既可以作为固定站点的长期储油设施，也可以搭载在移动供油平台上作为临时储油单元使用，结构的通用性较强，适配柴油、轻质燃油等多种油料的存储需求，结构细节的处理充分贴合工业现场的实际使用习惯，没有冗余的装饰性结构，所有结构特征都服务于强度提升、功能实现与运维便利的核心需求。
