C型筒式加热器与RTD测温传感组件

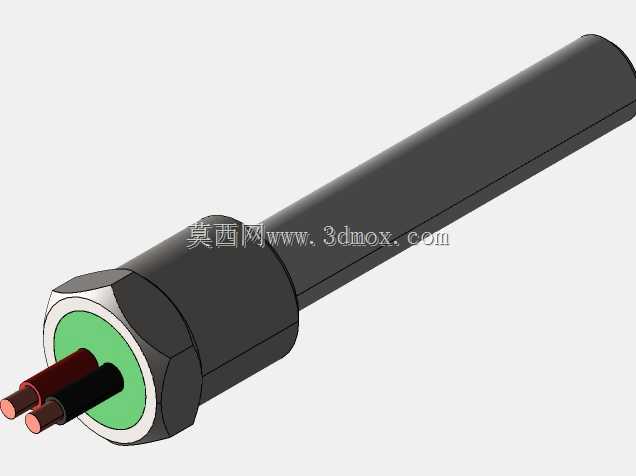

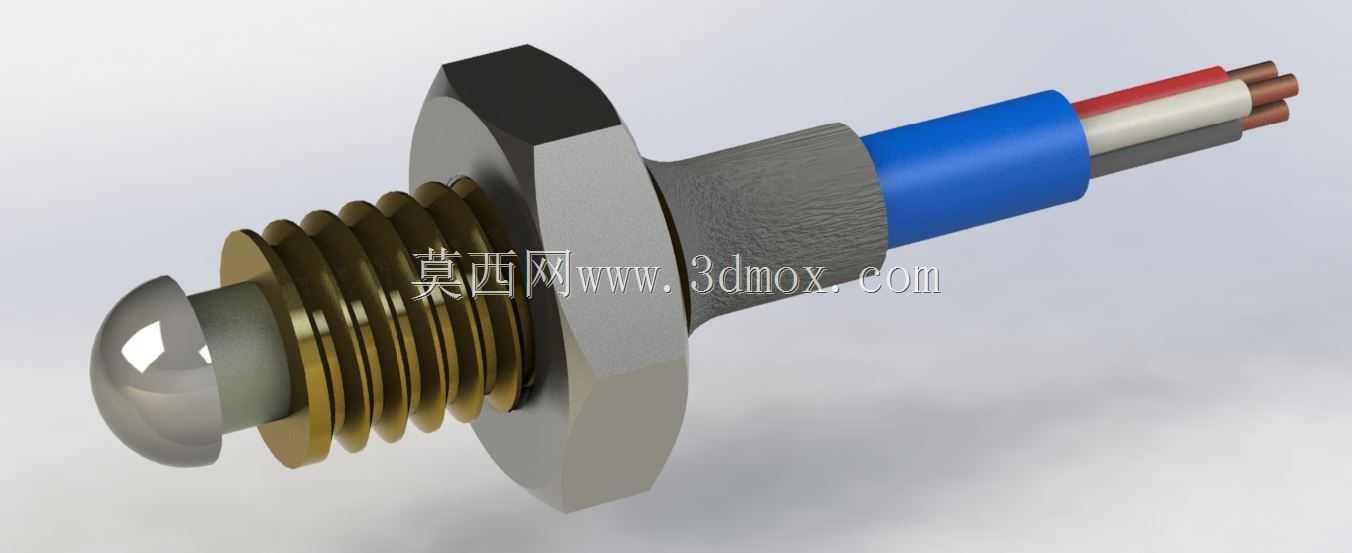

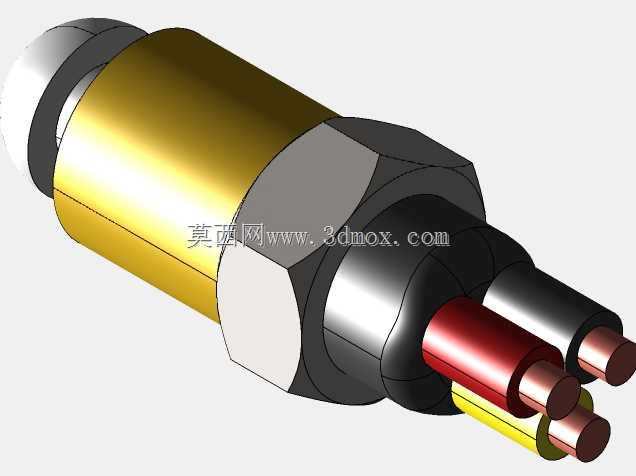

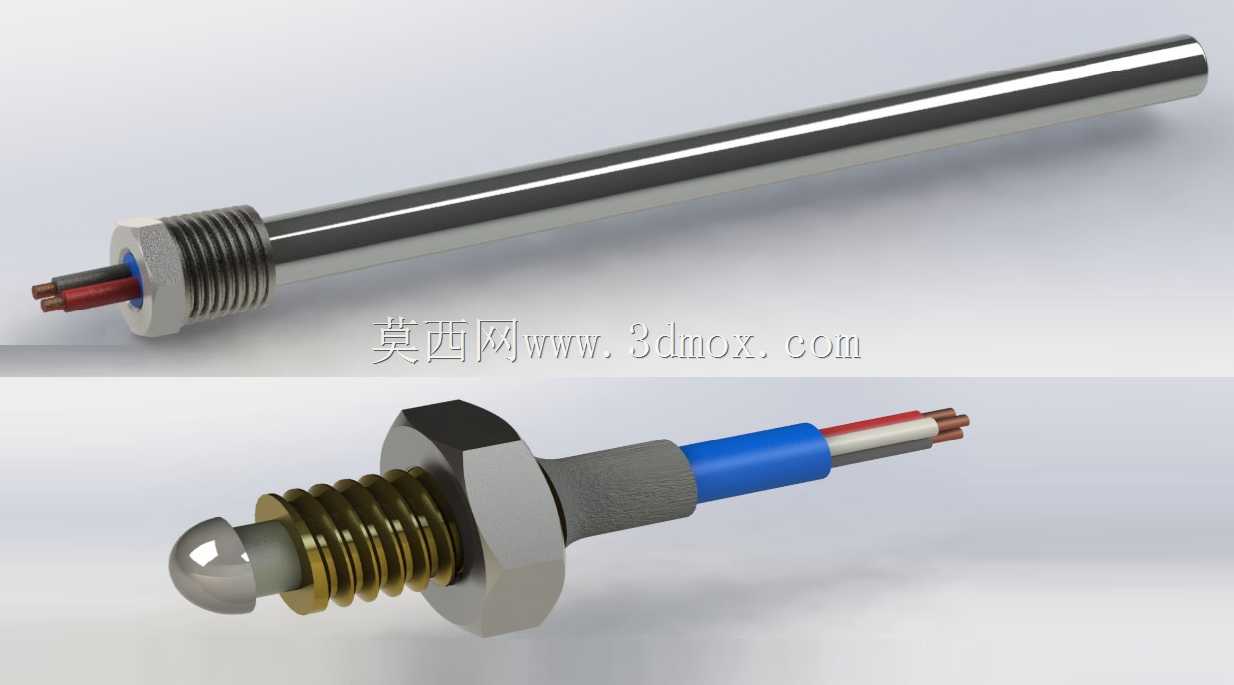

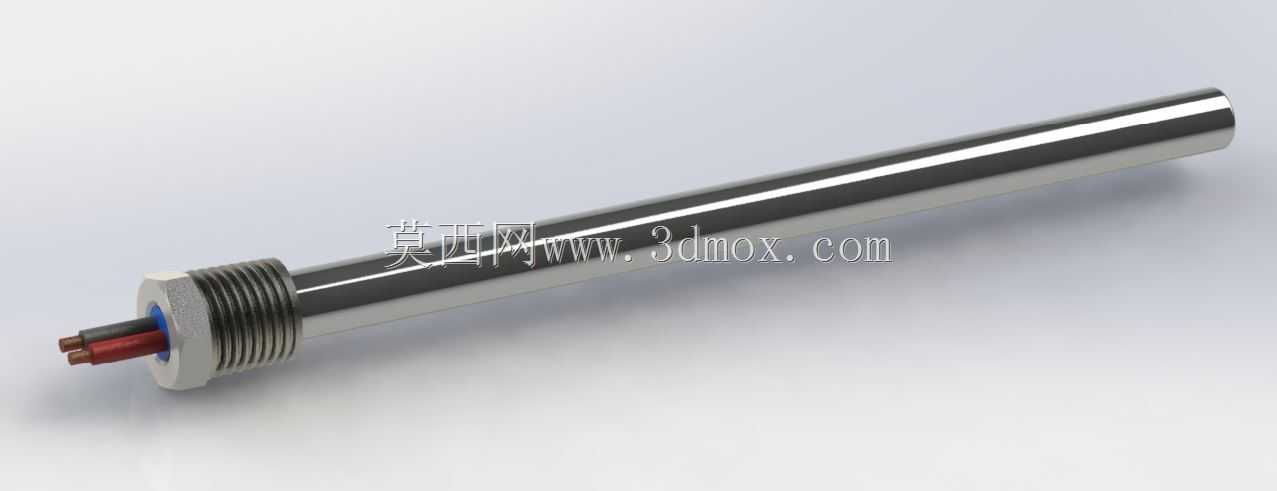

在工业温控回路的搭建场景里，加热与测温的配套选型直接决定了温控精度与设备运行稳定性，这套组件把C型筒式加热器和RTD温度传感器做了适配化的结构整合，能覆盖多数需要局部精准控温的工业工位需求。先从安装边界来看，C型筒式加热器的主体直径为1/4英寸，采用外螺纹安装结构，螺纹段做了规整的牙型处理，安装时可以直接拧入预设的内螺纹安装孔，端部的六角限位结构能配合扳手施加锁紧扭矩，保证加热段完全伸入待加热腔体内部，不会出现外露散热导致的加热效率损耗，出线端做了绝缘密封处理，红蓝分色的引线可以直接对接供电回路，避免接线时的相序混淆。配套的RTD传感器同样采用螺纹安装形式，前端的半球形感温头能直接贴合被测介质表面，减少感温滞后，中段的六角锁紧结构可以调整探头伸入深度，适配不同壁厚的安装工位，出线端的绝缘护套能保护内部的多股感温引线，避免布线时的拉扯断线，引线端的分色标识可以直接对接温控仪表的输入端子，不用额外做线序校对。从设计思路上，这套组件没有做一体化的集成封装，而是保留了两个部件的独立安装空间，现场施工时可以根据加热区域的温度分布，灵活调整两个部件的安装间距，既可以把传感器紧贴加热器外壁做加热器自身的过热保护，也可以把传感器布置在加热区域的远端，做被控介质的实际温度采集，适配不同的温控逻辑需求。加热器的金属外壳采用导热性优异的金属材质，表面做了抛光处理，既能减少长期使用后的氧化结垢，也能保证热量快速传导到被控介质上，内部的发热丝做了均匀填充排布，避免局部过热导致的寿命衰减。传感器的感温端做了金属封装，能在有一定振动、轻度腐蚀的工业环境下稳定工作，不会因为现场的油污、粉尘侵入导致测温失准。在实际设备应用中，这类组件常被用在小型模具温控、流体管路伴热、实验台温控工位上，比如小型注塑模的流道加热、3D打印机的喷头温控、分析仪器的样品仓恒温控制，都能看到这类组合的应用，相比单独采购加热器和传感器再自行做安装适配，这套匹配好的组件能减少设计阶段的安装尺寸核对工作量，也能避免因为安装间隙导致的测温误差、加热效率下降问题。建模过程中对螺纹牙型、六角锁紧位的尺寸、出线端的护套直径都做了1:1的还原，安装孔位的配合公差按照常用的工业安装标准做了预留，导入装配体后可以直接做干涉检查，不用再反复调整安装位的尺寸参数。
