剪叉升降式接载转运机械小车结构

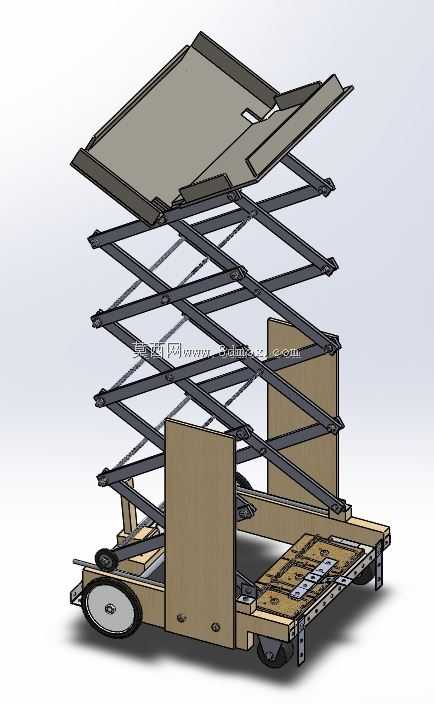

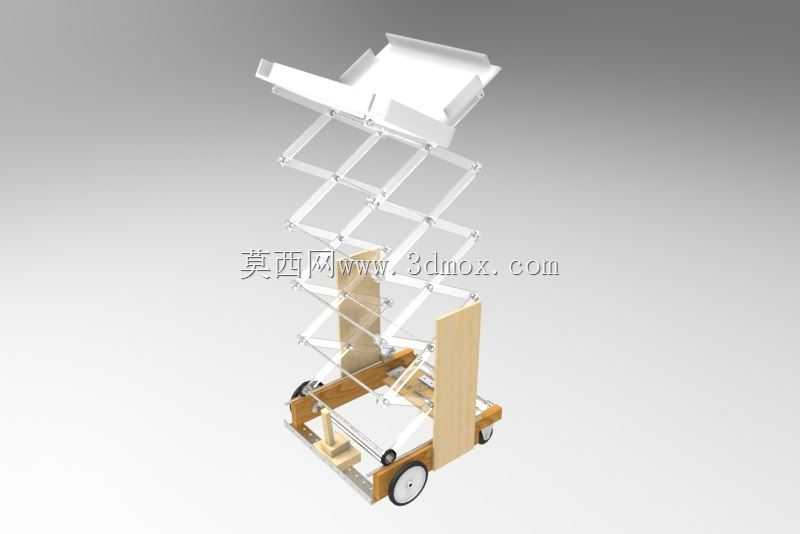

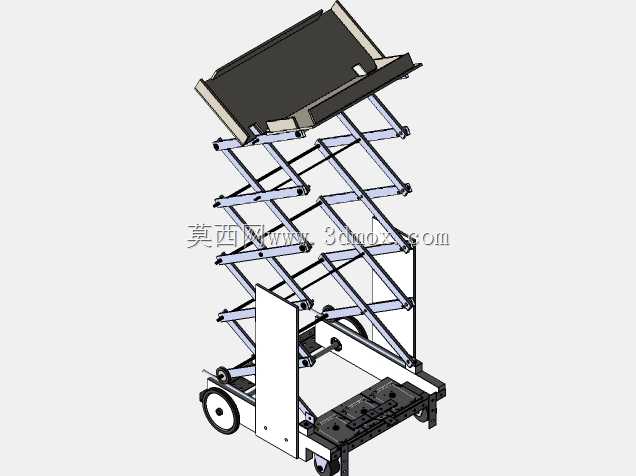

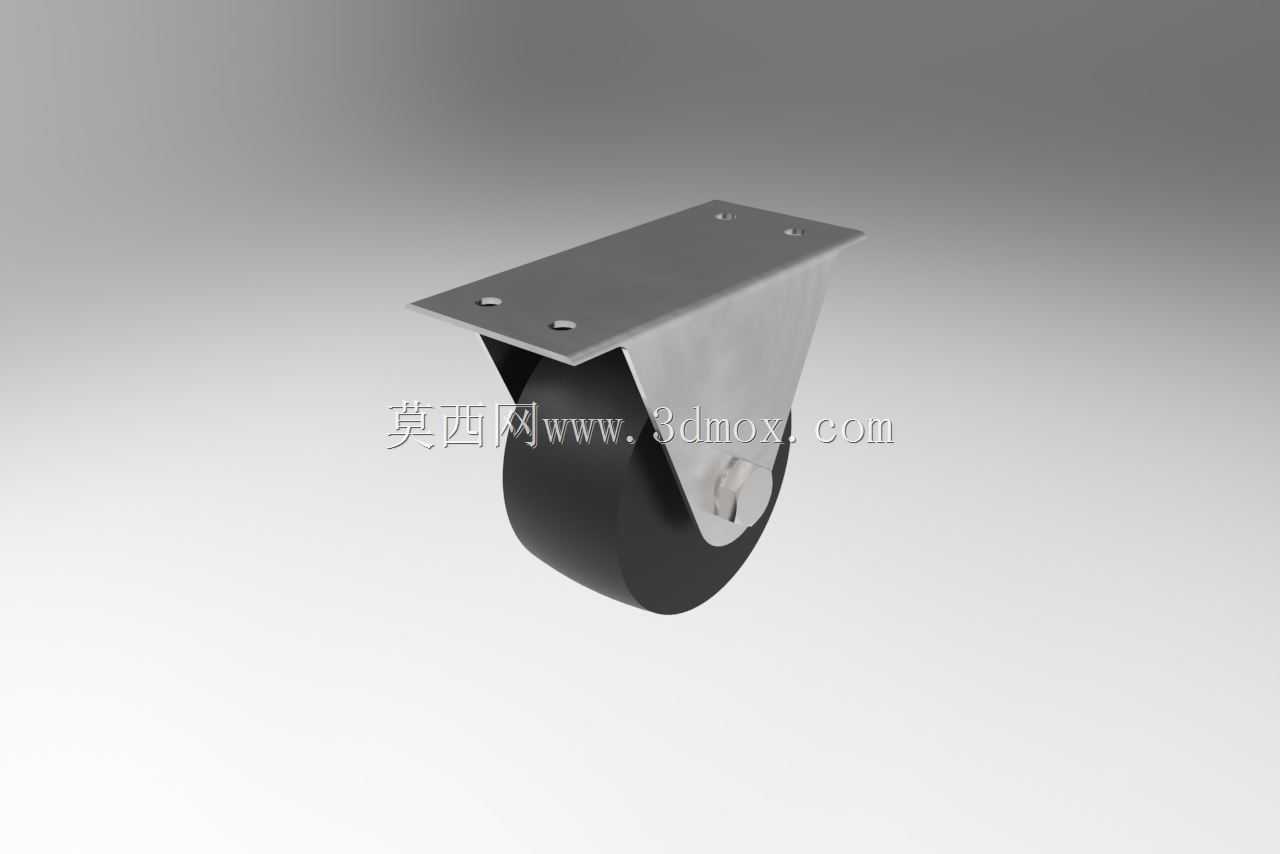

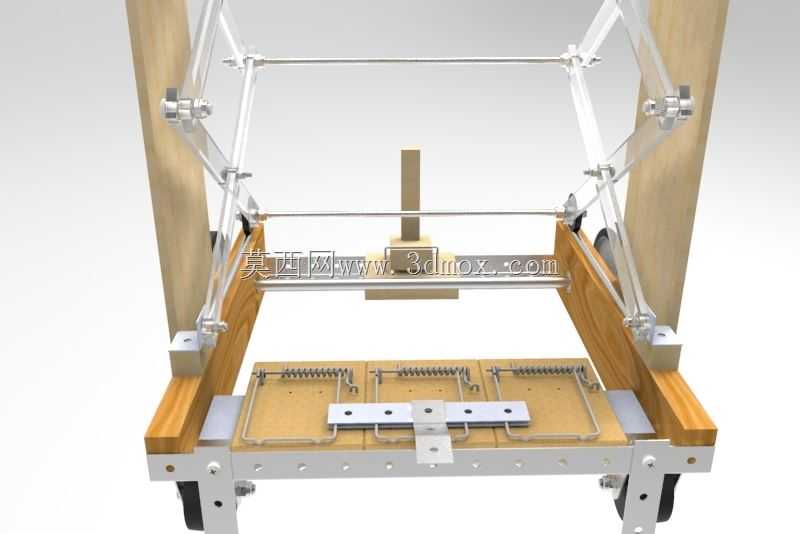

这款轮式升降接载设备主要面向物料高位接驳、工位间短距离转运场景设计，可适配固定高度横杆处的物料承接需求，解决常规转运设备无法匹配高位接料、转运过程中物料高度无法灵活调整的痛点。设备底部采用四轮式移动底盘结构，底盘框架采用型材拼接搭建，兼顾结构强度与整体轻量化，轮组选用带支撑性的脚轮结构，可在平整车间地面实现灵活转向与平稳移动，底盘预留了传动组件、剪叉臂组的安装定位点位，各部件安装边界清晰，装配时无需额外做适配性加工。核心升降单元采用多组剪叉铰接臂结构，通过铰接点的联动实现平台的垂直升降动作，剪叉臂采用对称式布置，升降过程中平台始终保持水平状态，不会出现偏载倾斜问题，升降驱动通过连杆传动结构实现，动力传递路径简洁，可稳定将顶部接载平台抬升至指定接料高度，满足高位横杆处的物料承接要求。顶部接载平台采用敞口式挡边结构，可对承接的物料形成侧向限位，避免转运过程中物料滑落，平台与剪叉臂顶端采用可拆卸式连接，可根据实际接载的物料形态更换适配的平台结构，拓展设备的适用场景。设计过程中重点考量了剪叉臂的受力分布，对各铰接点的销轴强度、臂杆截面参数做了匹配校核，避免满载升降过程中出现结构形变，同时对底盘的配重做了合理分配，确保平台升至最高接料高度时，整车重心仍落在底盘支撑范围内，不会出现侧翻风险。设备整体结构紧凑，移动状态下整体高度较低，可顺利通过车间常规通道与门洞，升降行程可覆盖从低位转运到高位接料的全区间需求，传动结构无复杂冗余部件，日常维护仅需定期对铰接点做润滑保养即可，可广泛用于生产车间内的工序间物料转运、仓储区域的高位取放料、实训场景下的机械结构演示等场景，各零部件的装配关系清晰，建模时还原了实际加工装配的公差配合要求，可直接作为同类升降转运设备的设计参考模板，也可用于结构原理的教学演示。
