剪叉式液压升降索具作业平台结构

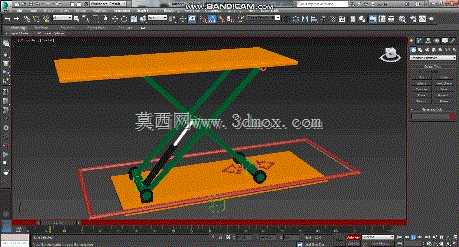

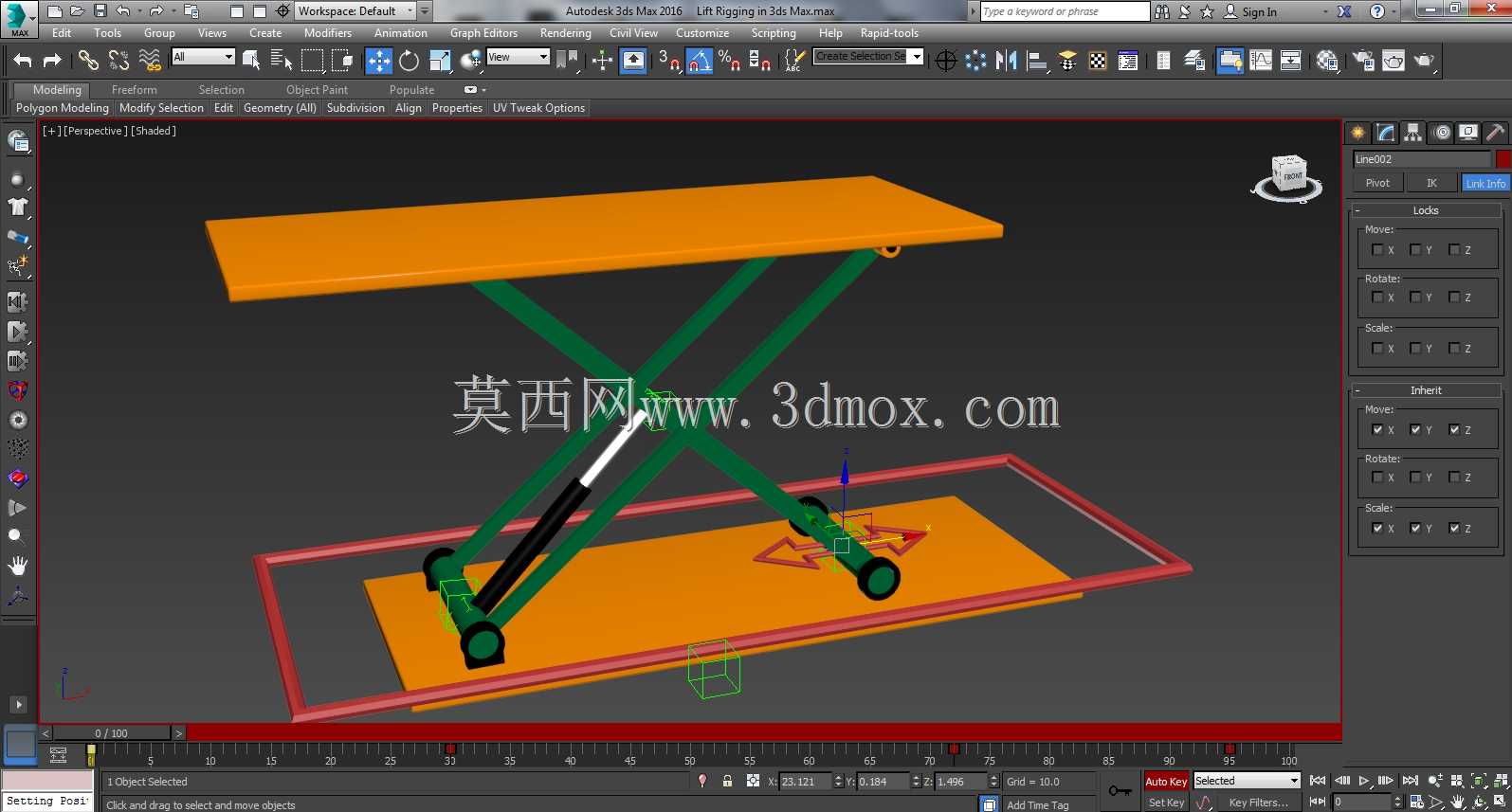

这款剪叉式升降作业结构，常被用于车间内物料周转举升、轻型设备检修登高、仓储低位堆垛辅助等场景，区别于大型固定式升降台，该结构整体占地边界紧凑，底部安装万向脚轮后可灵活在狭窄通道内移位，适配多工位零散的举升需求，无需固定预埋安装，转场使用时仅需锁定脚轮即可开展作业。从结构设计逻辑来看，剪叉臂采用对称交叉布置，臂架间通过铰接销轴连接，铰接点位置经过受力校核，保证举升过程中台面始终保持水平，不会出现侧偏卡滞；驱动端集成液压推杆，推杆两端分别铰接在底部框架与下层剪叉臂的受力点上，通过液压杆的伸缩带动剪叉臂开合，实现台面的平稳升降，相比丝杆驱动结构，液压驱动的承载冗余量更大，举升过程的冲击更小，不会出现硬接触导致的台面抖动。底部框架采用矩形钢管拼焊成型，框架四角预留脚轮安装位，同时在框架边缘设置了加强筋，避免长期承重出现框架变形；台面采用平板式结构，边缘预留绑缚孔位，放置物料或者工具时可通过绑带固定，防止举升过程中物件滑落，台面的尺寸设计兼顾了单人作业站位与常规物料的放置需求，不会因为台面过大导致移位困难，也不会因为台面过小无法满足作业放置需求。在安装边界上，该结构完全收拢时整体高度较低，可推入常规设备操作台下方存放，不会占用过多车间通道空间；最大举升高度覆盖常规车间内2米以内的低位作业需求，无需额外搭配登高梯即可完成设备上部检修、货架中层取放货等操作。设计过程中对剪叉臂的开合角度做了限位处理，避免举升到最高位置时剪叉臂过中失稳，同时在液压回路中设置了自锁结构，即使出现液压管路泄压的情况，台面也不会快速下坠，保障作业过程的安全性。整体结构没有冗余的复杂构件，后期维护时仅需定期对铰接销轴加注润滑脂、检查液压杆的密封件状态即可，维护成本较低，适配中小型加工车间、仓储网点的零散举升作业需求，建模过程中对各个铰接点的配合间隙做了还原，可直接用于运动仿真验证举升行程是否存在干涉，也可作为同类轻型升降设备的设计参考模板，调整剪叉臂长度、液压杆行程即可衍生出不同举升高度、不同承载能力的同系列升降结构。
