工业液压驱动制动升降执行机构设计

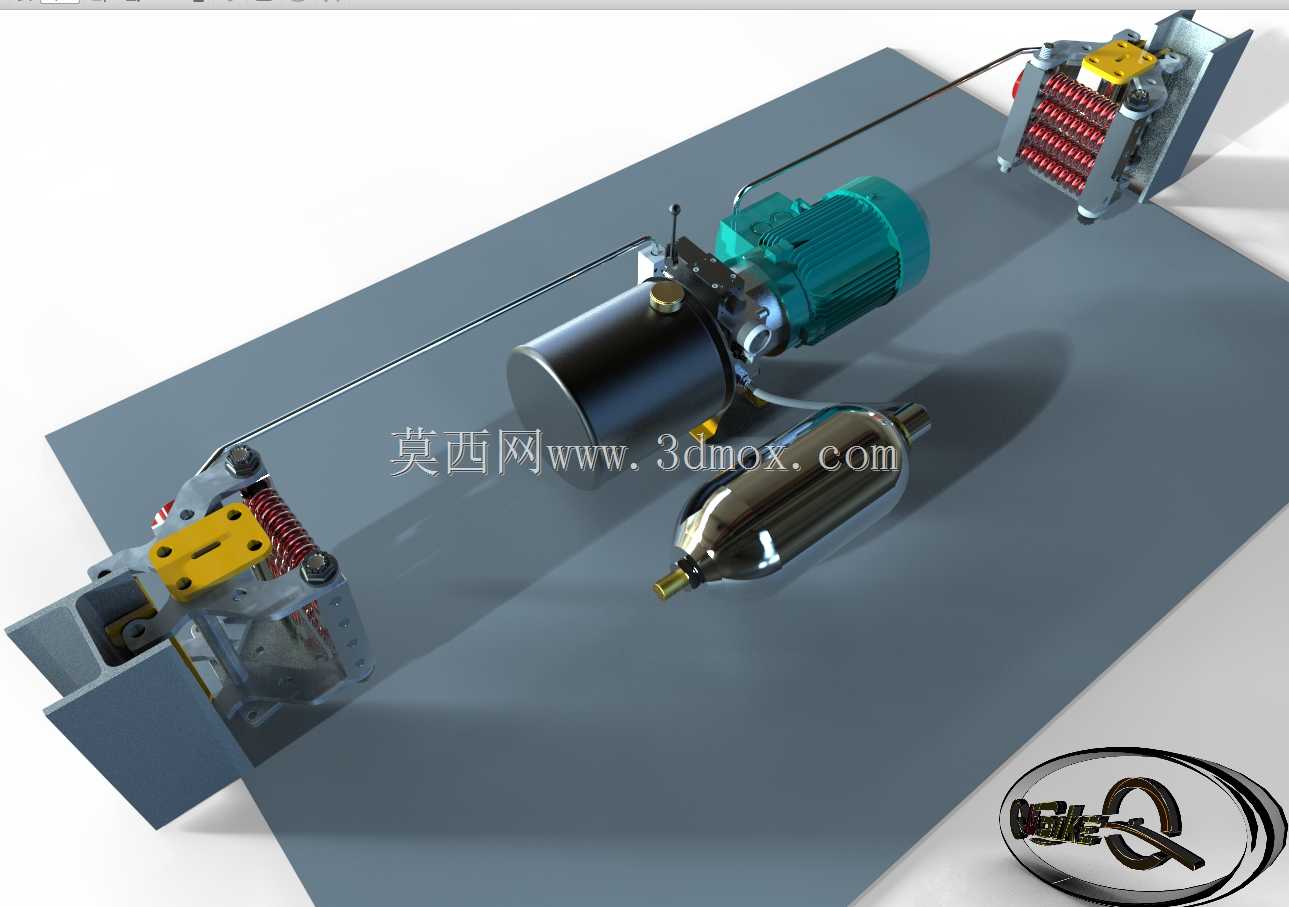

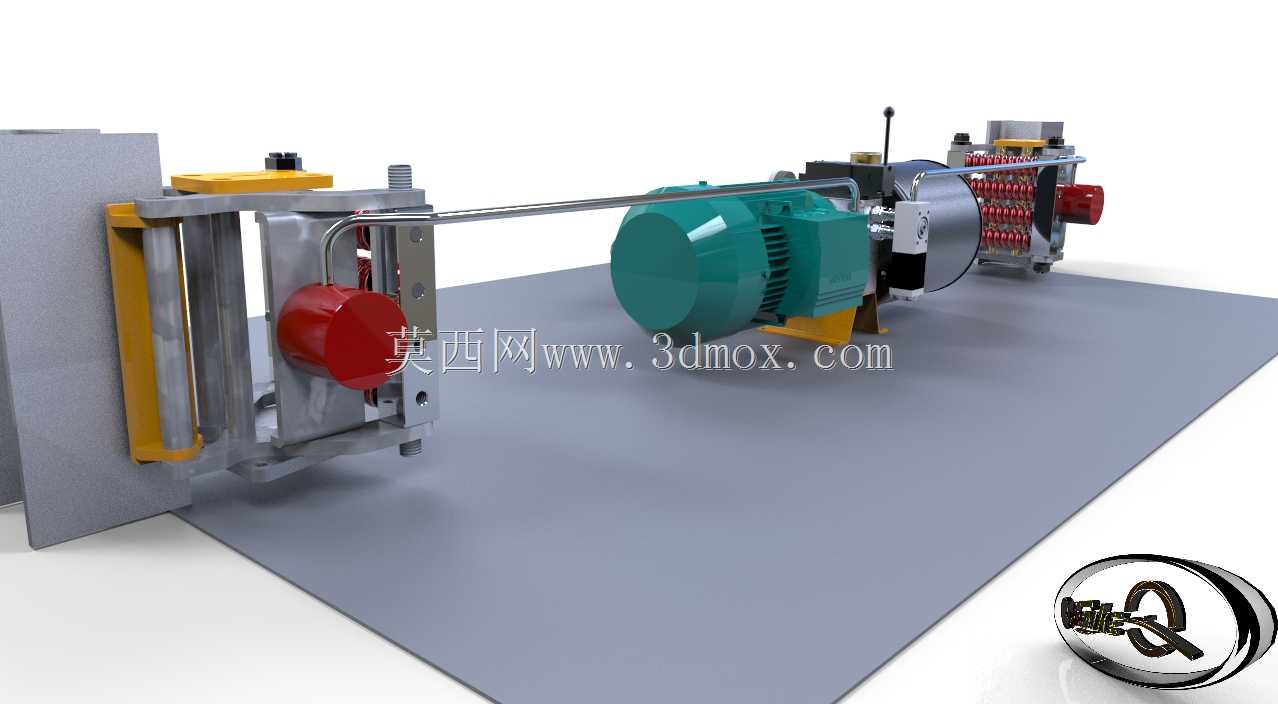

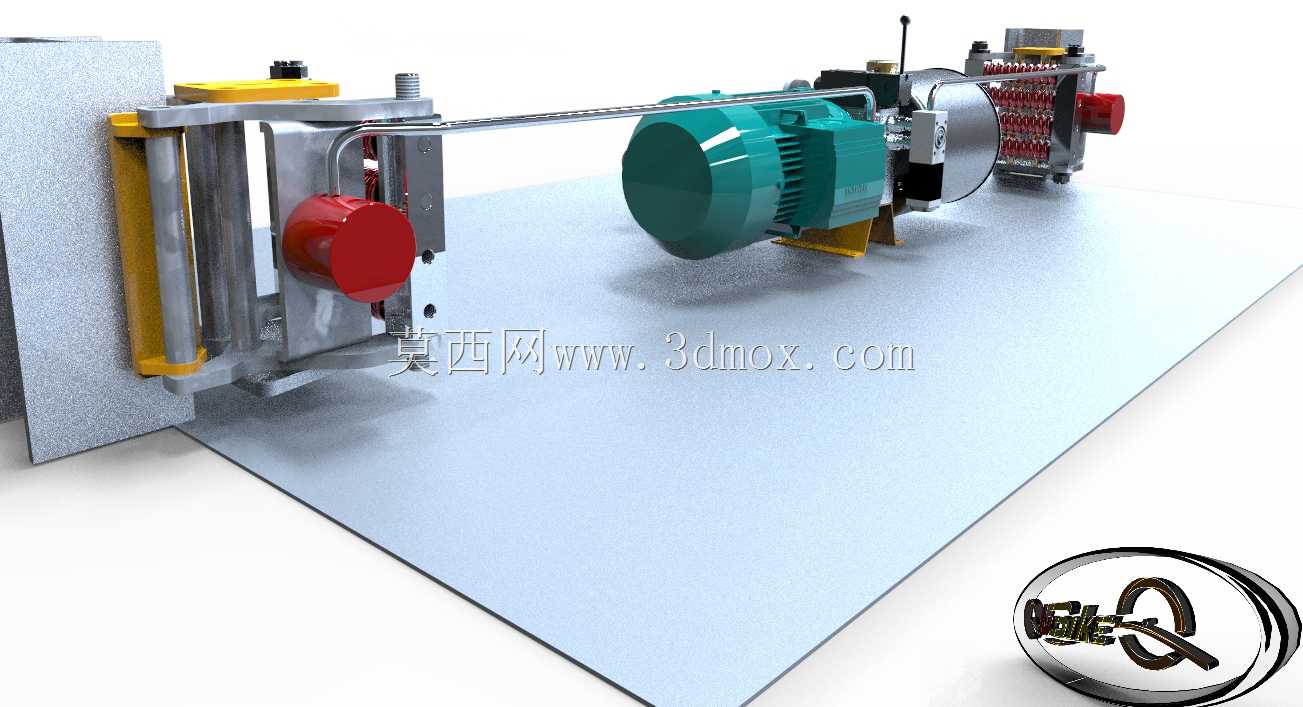

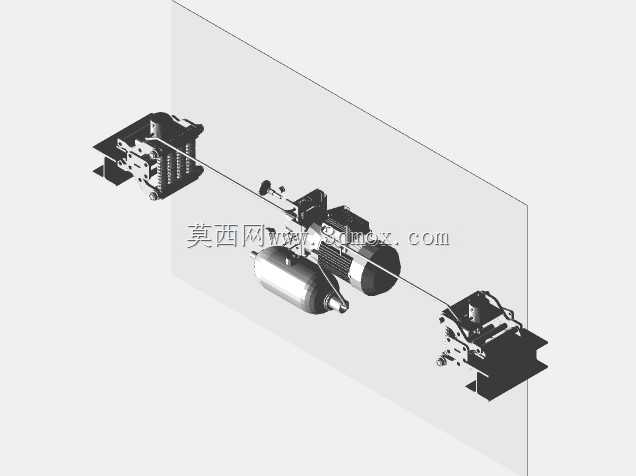

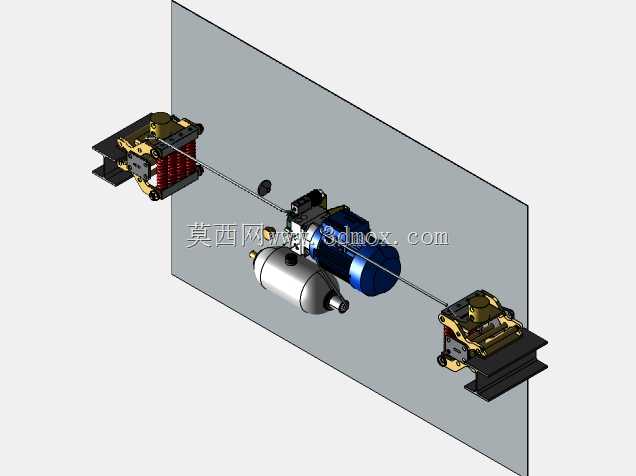

这套液压驱动的制动升降执行机构，主要面向需要兼具垂直升降与可靠制动锁定的工业作业场景，常见于重载工位的物料托举定位、生产线旁的工件高度适配、仓储区域的重型货位升降调节等工况，核心是解决升降过程中的动态制动与停位后的静态锁止需求，避免负载滑移或坠落风险。从结构布局来看，整套机构采用分体式排布设计，动力单元与制动执行端通过硬管连接，既可以将动力源布置在远离作业工位的区域，减少作业端的空间占用，也能适配不同安装基面的布局要求，不需要强制将所有部件集成在同一安装板上，现场改造适配的灵活性更强。动力端采用液压动力单元搭配蓄能器的配置，蓄能器可以在系统压力波动时补压，也能在突发动力中断时提供短时保压能力，让制动机构可以快速响应锁止，避免失压后负载失控。两侧的制动执行模块采用弹簧施压、液压释压的常闭设计，日常无液压压力输入时，弹簧会持续推动制动块抱紧升降导向部件，保持锁止状态，只有输入额定液压压力推开制动块后，升降动作才能执行，这种设计从根源上规避了失压失效的风险，符合重载作业的安全设计逻辑。设计过程中，制动摩擦片的接触面积做了针对性匹配，结合弹簧预紧力的参数核算，保证在额定负载下的制动力矩留有足够安全余量，同时制动块的磨损间隙预留了调节空间，长期使用后不需要整体更换模块，仅通过调整螺栓就能补偿摩擦片的磨损量，降低后期维护成本。安装边界方面，整套机构的安装基面为平板式结构，各部件的安装孔位采用标准化排布，制动执行端的安装面与动力单元的安装面共面设计，不需要额外加工异形安装座，常规的钢制安装平台就能完成固定；液压管路的连接采用标准扩口式接头，现场布管时可以根据实际走线需求调整管路走向，不需要定制专用管路。升降导向部分与制动模块的配合间隙做了公差适配，既保证升降动作顺畅无卡滞，也能避免间隙过大导致制动时出现冲击晃动，停位精度可以控制在毫米级，满足多数工业工位的定位要求。蓄能器的安装位置做了防磕碰设计，布置在动力单元旁的低位区域，避免现场作业时被工件或工装碰撞损坏，同时蓄能器的充油口预留了足够操作空间，后期维护充压不需要拆解周边部件。
