两米直径风力涡轮机蜂窝结构叶片芯

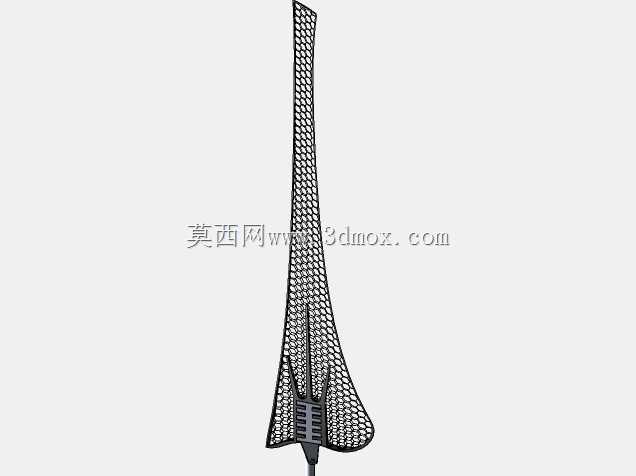

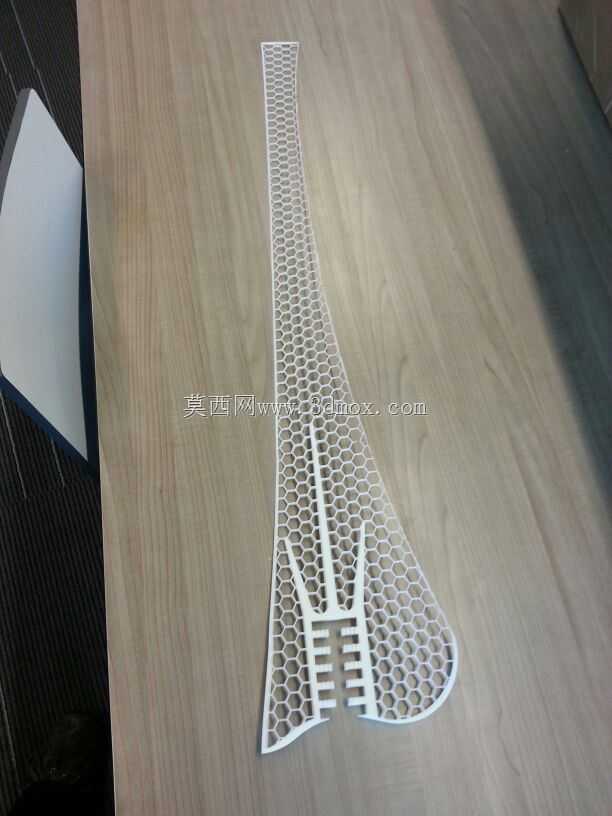

这款叶片芯是适配直径2m风力涡轮机的成型内支撑构件，主要用于小型分布式风电设备的叶片生产环节，在叶片铺层成型过程中作为内部型芯，为两侧碳纤维蒙皮提供精准的型面支撑，保障叶片最终气动外形符合设计要求。从结构设计来看，整体采用仿生蜂窝镂空构型，沿叶片展向从叶根到叶尖逐步收窄，弦向轮廓完全匹配2m直径风轮的叶片气动型线，蜂窝单元的排布沿叶片受力主路径优化，在保证整体刚度的前提下最大限度降低芯材自重，避免叶片转动过程中因芯材过重带来的额外离心载荷。叶根位置做了局部加强的镂空支撑结构，对应叶片与轮毂连接的安装边界，预留的铺层让位槽能够让碳纤维蒙皮在叶根区域连续铺覆，不会因芯材阻隔出现连接断层，保障叶根位置的载荷传递效率。在实际生产场景中，这类3D打印成型的叶片芯多用于小批量定制化小型风电叶片的制造，相比传统泡沫切割型芯，它的型面精度更高，蜂窝结构本身的各向同性支撑特性能让两侧碳纤维蒙皮固化过程中受力更均匀，减少蒙皮局部凹陷、厚度不均的成型缺陷。安装时需要注意芯材在叶片模具中的定位精度，叶根端要与轮毂安装位的轴向基准对齐，展向方向不能出现偏移，否则会导致叶片动平衡超标，运行过程中产生异常振动。芯材的镂空结构同时兼顾了成型过程中的导气需求，在碳纤维真空导入成型工艺中，蜂窝孔隙能够作为树脂流动的辅助通道，让树脂在蒙皮铺层中浸润更充分，避免出现局部干斑缺陷。从功能特性上看，这种蜂窝结构芯材的比强度远高于同重量的实体芯材，在小型风电设备运行过程中，能够承受叶片转动时的交变弯曲载荷，配合两侧碳纤维蒙皮形成类似三明治的夹芯结构，让叶片在阵风冲击、长期疲劳载荷下保持型面稳定，不会出现局部变形影响风能捕获效率。设计过程中需要反复校核蜂窝壁厚与单元尺寸的匹配关系，壁厚过薄会导致芯材在铺层压力下出现塌陷，壁厚过大则会增加不必要的重量，同时叶尖位置的芯材收窄弧度要完全贴合叶尖的气动修型要求，不能出现阶跃式的轮廓突变，避免运行过程中产生额外的气动噪音。
