风光互补分布式离网发电装置结构设计

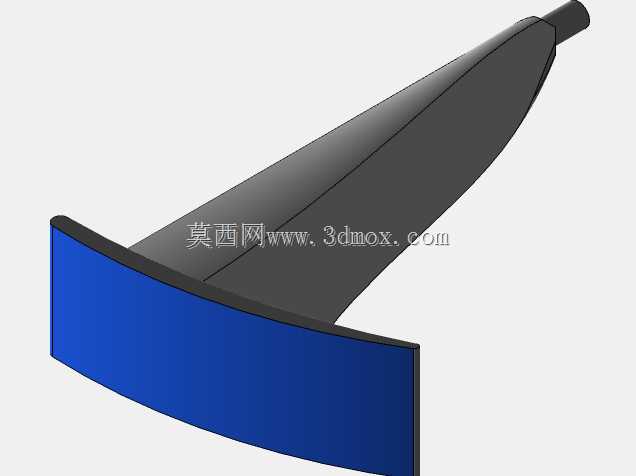

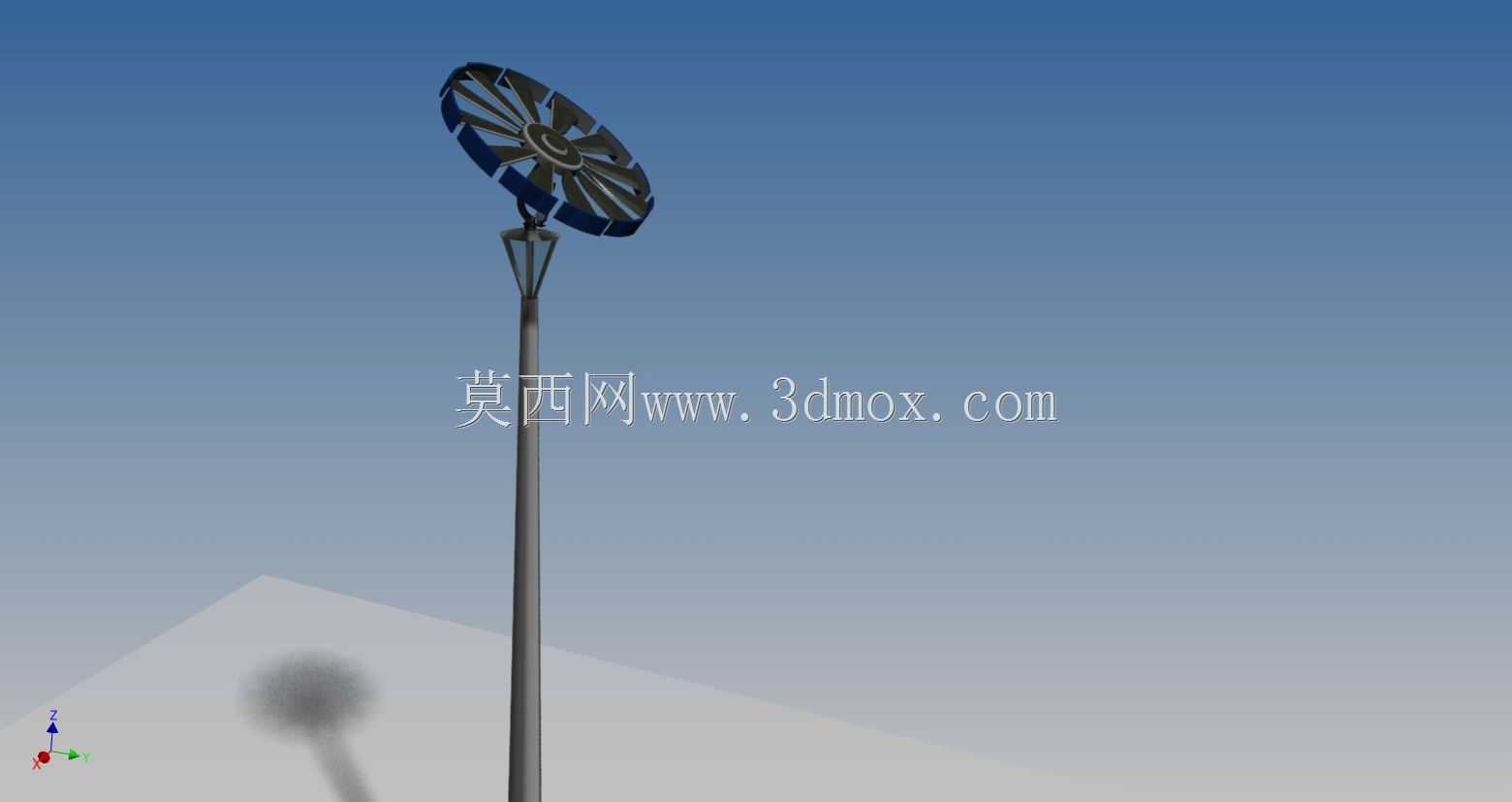

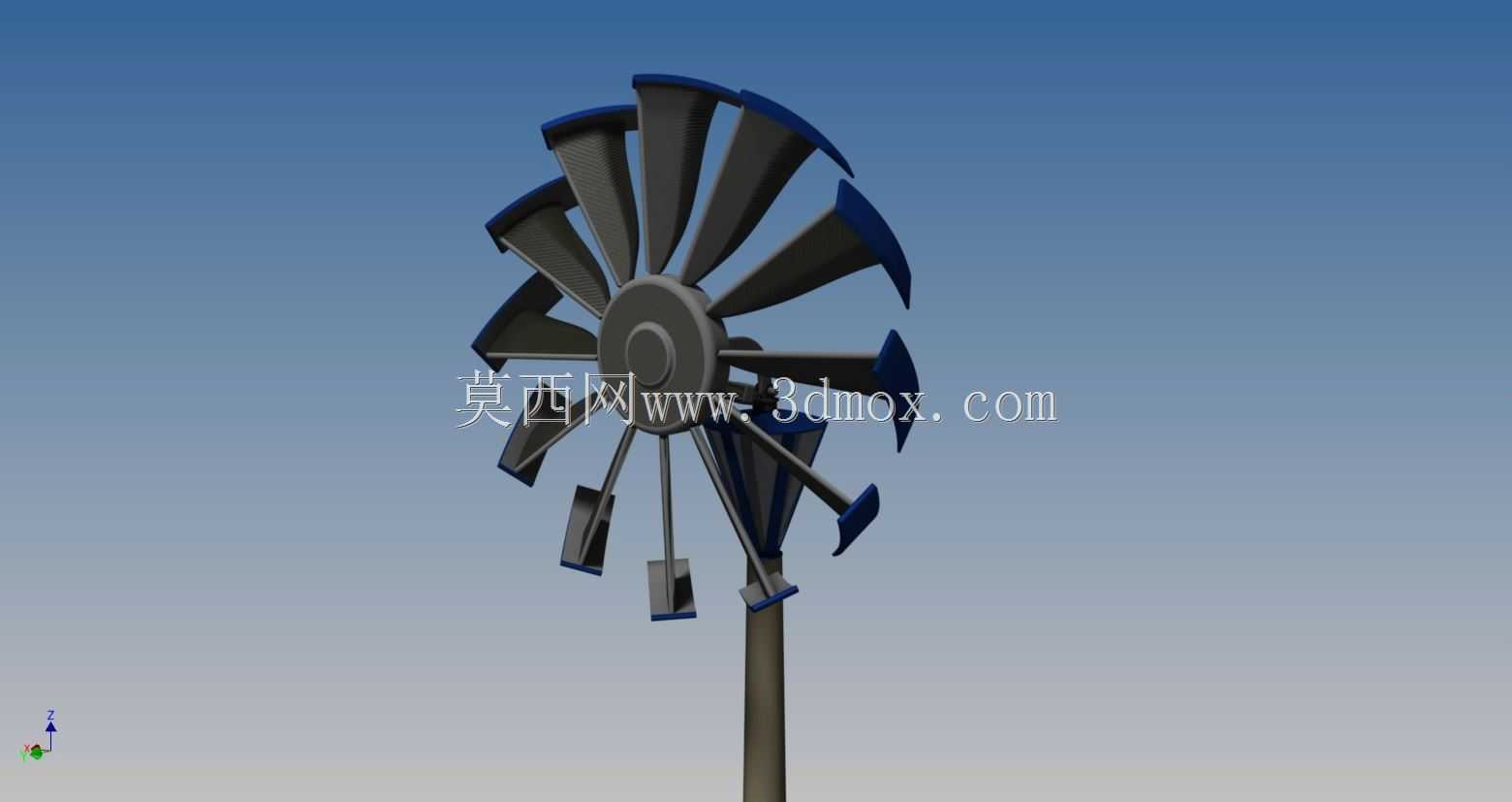

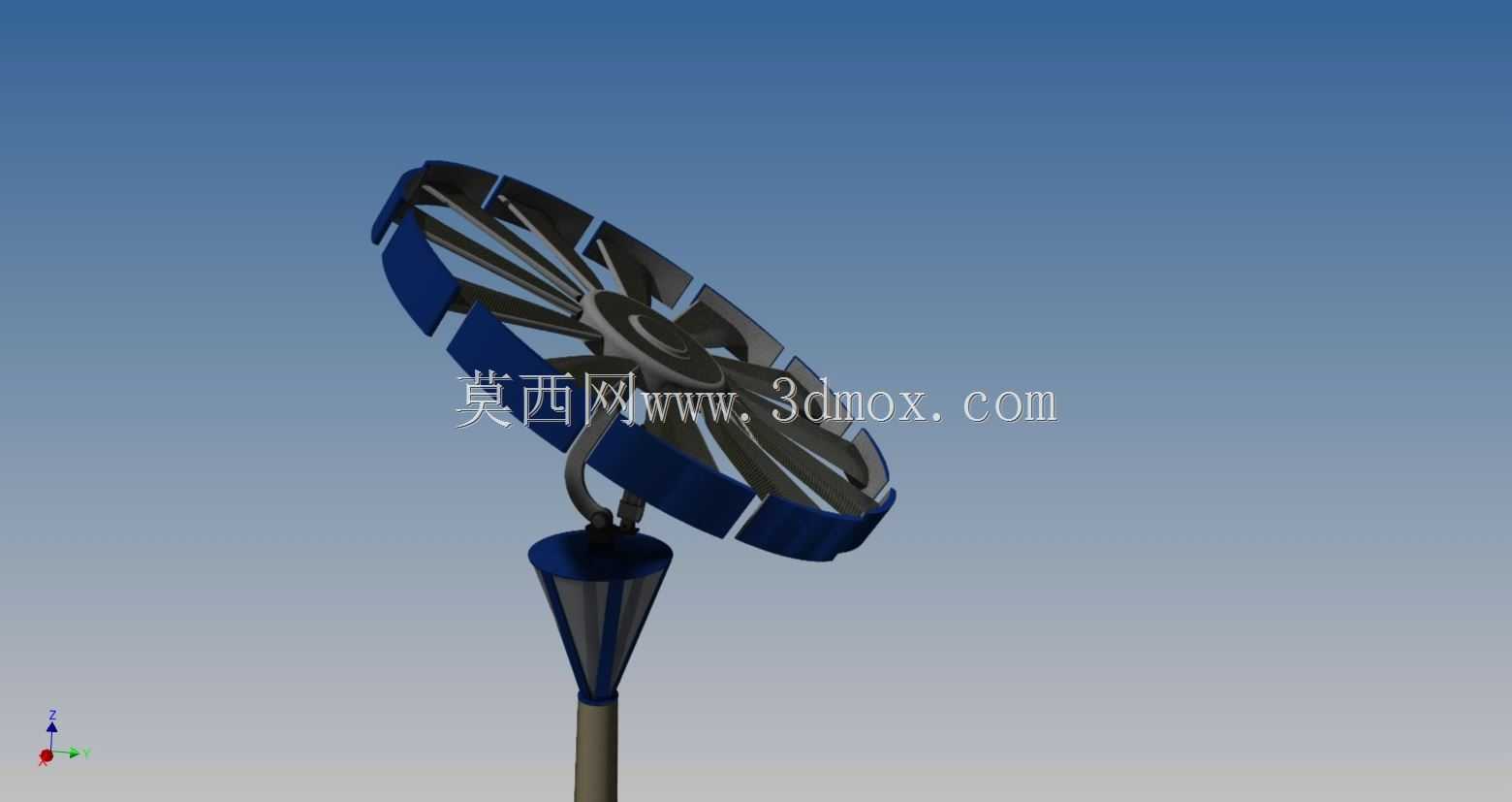

这款风光互补发电装置主要面向无电网覆盖的偏远区域照明、小型离网供电场景设计，可独立完成风能、太阳能的能量捕获与电能转换存储，适配乡村道路照明、野外监测站点供电、零散牧区户用供电等多种实际工况，无需依赖集中式电网即可稳定输出低压直流电，搭配对应储能单元可实现连续阴雨天的持续供电。从结构设计逻辑来看，装置采用垂直轴风轮布局，区别于传统水平轴风机的对风要求，垂直轴结构无需额外加装偏航机构，可捕获任意方向的来风，在紊流较多的近地面区域风能捕获效率更稳定，风轮叶片采用多叶式弧形设计，启动风速阈值更低，微风环境下即可带动转轴转动，适配多数内陆区域的低风速资源条件。风轮中心集成传动与发电模组，转轴直接连接内置的低速发电单元，省去了增速齿轮箱结构，既降低了整体传动损耗，也减少了后期运维的故障点，转动部件全部做密封处理，可适应户外沙尘、降雨的复杂环境。装置下部的立柱同时承担支撑与走线功能，光伏组件可集成在立柱顶部或灯臂位置，与风轮发电单元共用储能电池组与控制电路，控制模组内置在立柱下部的密封舱内，可自动完成风能、太阳能输入的功率分配，避免过充过放对电池组造成损伤。安装边界方面，整体立柱高度可根据实际照明覆盖范围调整，常规道路照明场景下立柱高度控制在6米以内即可满足覆盖要求，基础采用混凝土浇筑预埋结构，风轮转动直径控制在1.2米范围内，安装时无需预留过大的周边净空，相邻装置间距可根据照明需求设置在15-20米区间，不会出现风轮互相扰流的问题。结构建模过程中对风轮的动平衡做了对应配重设计，每个叶片的安装角度、重量偏差控制在合理区间，避免高速转动时出现振动异响，叶片边缘做钝化处理，降低转动过程中的风噪，同时避免飞鸟误触造成的损伤。整套装置的结构件尽量采用模块化设计，风轮、发电模组、灯臂、储能舱均可独立拆分，现场安装时无需大型吊装设备，2-3名作业人员即可完成组装调试，后期部件损坏也可单独更换，降低全生命周期的使用成本。
