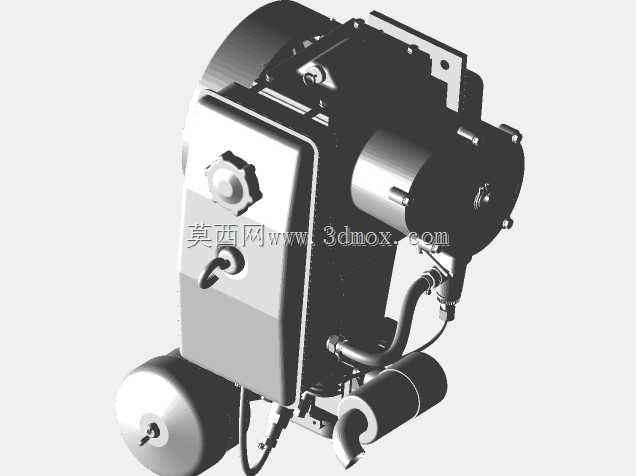

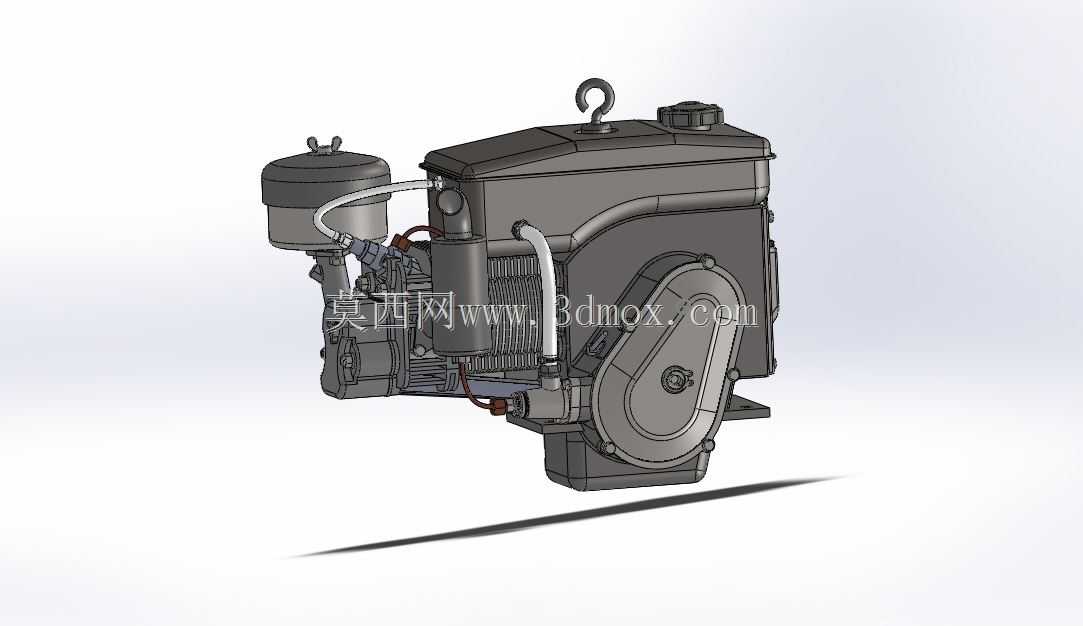

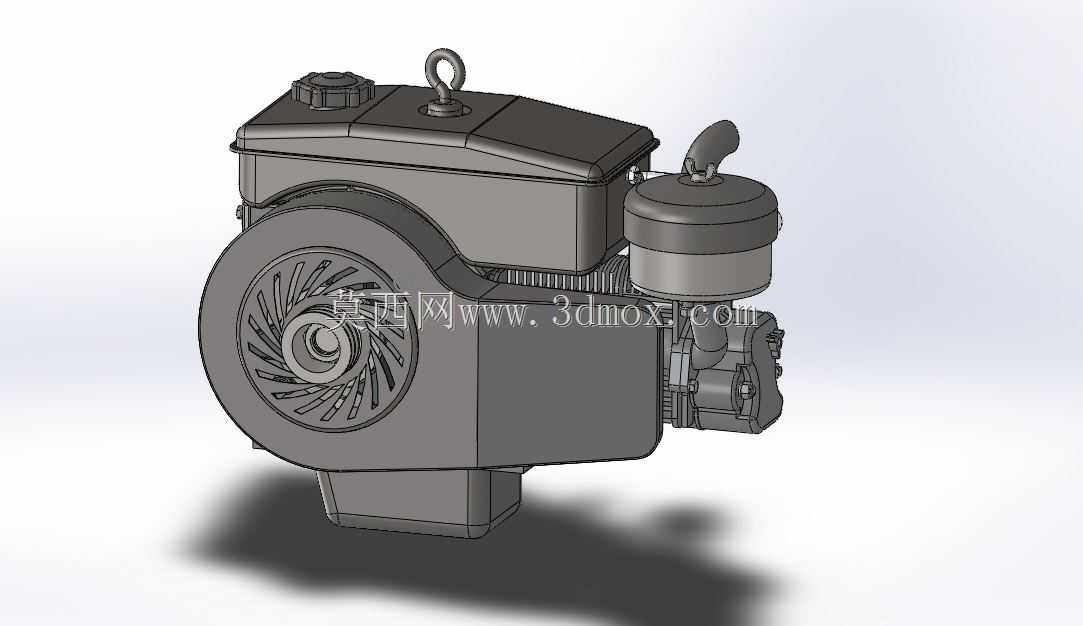

单缸卧式165F柴油机整机结构三维建模

这款单缸卧式柴油机的三维建模，完整还原了小型通用动力核心的全部结构细节，建模过程中对每个零件的装配关系、运动干涉边界做了全维度校核，可直接用于小型动力配套的结构参考、教学演示以及改装方案验证。从实际应用场景来看，这类小排量单缸柴油机常作为手扶拖拉机、小型排灌机组、微耕机、小型发电机组以及内河小型渔船辅机的动力源，在丘陵山区零散农田作业、偏远区域应急供电、小规模农林灌溉场景中，凭借极低的燃油消耗率、对劣质油品的高耐受性以及简单可靠的结构，拥有不可替代的应用地位。整机采用卧式布局设计，曲轴输出端与箱体侧面平行布置，大幅降低了整机的重心高度，在配套移动作业设备时能有效提升整机行驶稳定性，避免坡地作业时出现重心偏移侧翻的风险。建模时重点还原了燃油供给系统、润滑系统、冷却散热结构、启动机构以及曲轴连杆机构的相对位置：顶部的吊环结构按照实际吊装受力点布置，位置与整机重心重合，满足车间装配、售后维修时的整机吊装需求，不会出现吊装倾斜磕碰零件的问题；侧面的散热鳍片按照实际风冷散热的气流走向排布，鳍片间距、厚度都匹配实际热交换效率要求，避免长时间高负荷运行时出现缸头过热的问题；空气滤清器通过弯管与化油器连接，管路走向避开了缸头高温区域，防止进气温度过高影响充气效率，同时预留了足够的维护空间，拆卸清洗空滤滤芯时不需要拆解周边其他零件。从安装边界来看，整机底部的安装脚孔位按照通用配套尺寸设计，四个安装孔的相对位置、孔径大小都适配多数小型农机、发电设备的机架安装标准，不需要额外做转接支架就能直接配套；输出轴的伸出长度、键槽尺寸匹配通用皮带轮、联轴器的安装规格，动力输出端的油封安装位、轴承配合公差都在模型中做了准确还原，可直接用于配套传动系统的匹配设计。建模过程中对运动部件的行程边界做了动态校验，活塞运行到上止点、下止点时与缸盖、曲轴箱的间隙都符合实际设计要求，气门开启最大行程时不会与活塞顶部发生碰撞，正时齿轮室内部各齿轮的啮合间隙、侧隙都按照实际装配公差还原，能直观呈现配气相位与活塞运动的对应关系。燃油箱布置在机体上部，容量匹配这类小功率柴油机连续4小时以上作业的燃油需求，油箱盖的通气结构、出油口的位置都做了细节还原，确保倾斜作业时不会出现燃油泄漏的问题；油箱与机体之间的减震垫安装位也有体现，能缓冲柴油机运行时的振动传递，避免油箱长期受振出现焊缝开裂的问题。启动拉盘的布置位置符合人体工程学要求，站在设备侧面就能顺利完成拉绳启动操作，不需要探身到设备内部操作，降低了启动操作的安全风险。整个模型的装配层级清晰，每个子装配体都可以单独拆解查看，不管是用于职业院校内燃机结构教学的演示素材，还是小型动力设备研发阶段的配套结构参考，都能直观呈现整机的结构逻辑与装配关系，帮助设计人员快速掌握这类通用动力单元的结构特点，减少配套设计时的干涉问题，缩短产品研发的校核周期。
