星型布局多缸径向动力装置结构

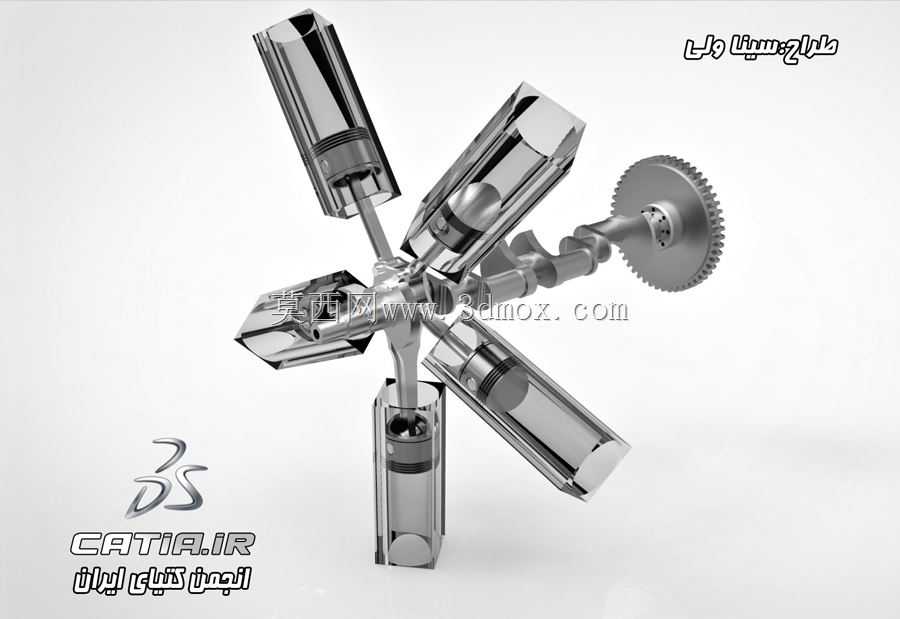

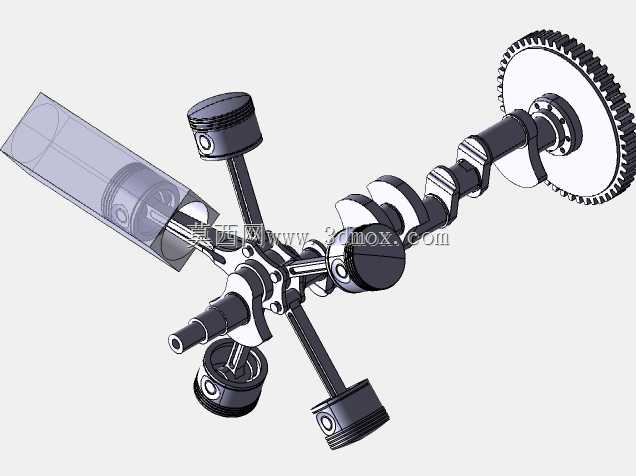

这类径向布局的多缸动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期轻型螺旋桨飞行器上承担核心动力输出功能，后续也在小型固定式发电机组、特种作业便携动力单元、复古定制摩托动力改装场景中找到适配空间。不同于直列、V型缸体的排布逻辑，该结构将所有气缸围绕中心曲轴的回转轴线呈放射状均匀布置，每一组气缸的活塞都通过独立的连杆与中心曲柄销铰接，曲轴每旋转一周，所有气缸可按预设点火顺序依次完成做功冲程，在较小的整体体积下能实现更大的总排量输出，同时曲轴的受力更均匀，可有效降低主轴颈的交变载荷冲击。从结构设计逻辑来看，中心曲轴采用单曲柄销的集成设计，大幅简化了曲轴的加工工艺难度，所有连杆的大端都共同铰接在同一曲柄销上，为了避免不同连杆运动过程中出现干涉，连杆采用主副连杆分层排布的结构，主连杆大端直接套装在曲柄销上，其余副连杆的大端则通过铰接销固定在主连杆大端的凸耳位置，既保证了各气缸活塞的运动行程一致性，也控制了曲柄连杆机构的整体径向尺寸。气缸组件采用独立可拆卸的缸套结构，每个气缸的散热鳍片沿缸体外周均匀分布，适配风冷散热的使用需求，不需要额外布置复杂的水冷管路，进一步降低了动力单元的整体重量，也减少了冷却系统故障带来的停机风险。输出端集成的传动齿轮采用直齿圆柱齿轮结构，可直接对接后续的传动系统，将曲轴输出的扭矩传递给负载端，齿轮与曲轴的连接采用平键周向定位加轴端锁紧螺母的固定方式，可传递大扭矩工况下的载荷，避免高速运转时出现齿轮松脱的问题。在安装边界设计上，整个动力单元的安装基准面设置在中心曲轴箱体的后端法兰上，法兰面预留了均匀分布的安装螺栓孔，可直接与负载端的安装支架对接，所有气缸的外轮廓都控制在以曲轴轴线为中心的圆形包络范围内，安装时不需要为单侧缸体预留额外的避让空间，特别适合安装舱体径向尺寸受限、轴向尺寸紧张的应用场景。设计过程中需要重点校核不同气缸活塞在上止点、下止点位置时的连杆摆角，避免连杆与缸套下端出现运动干涉，同时要平衡各缸往复运动件的重量差，将曲轴运转时的振动量控制在合理范围内，保证动力输出的平顺性。
