农用机械动力输出万向传动轴结构

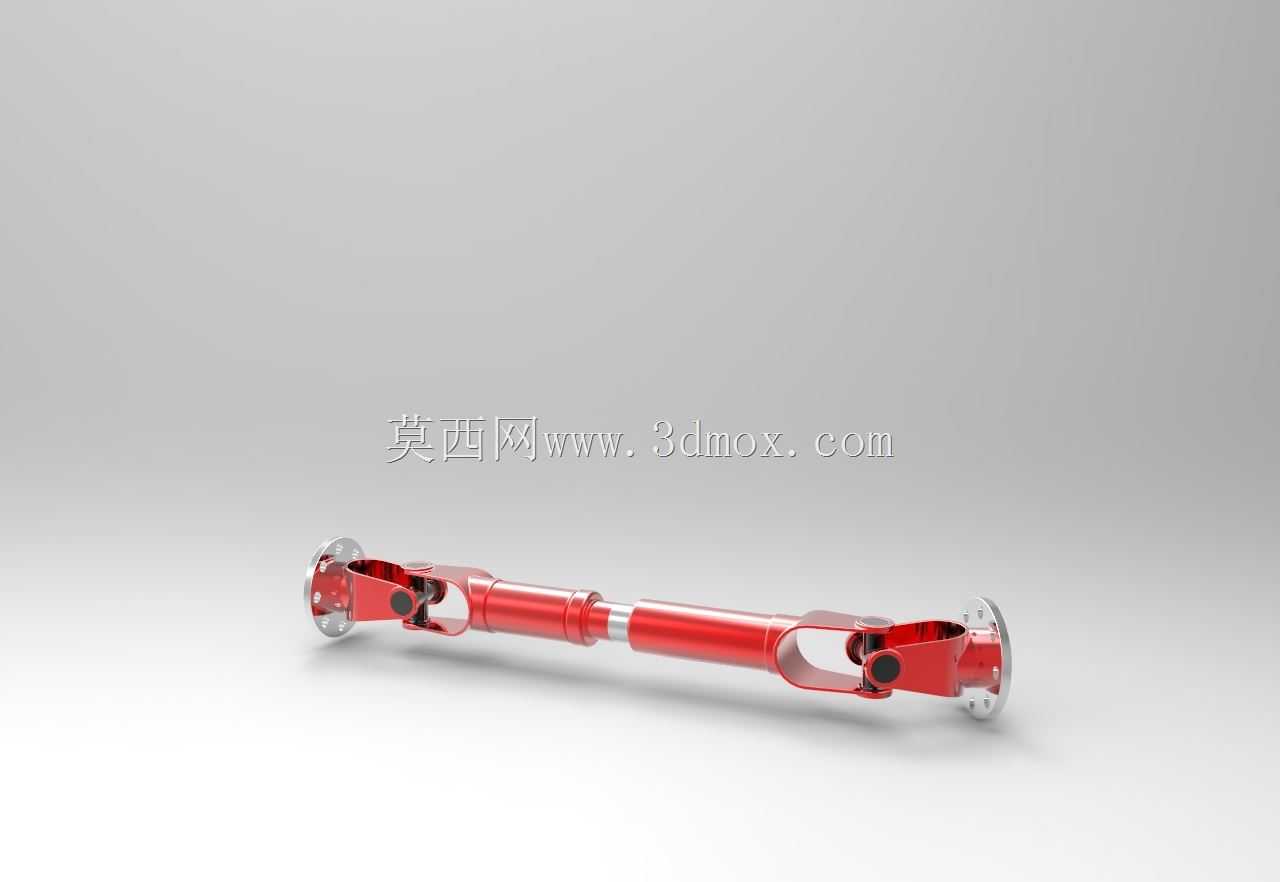

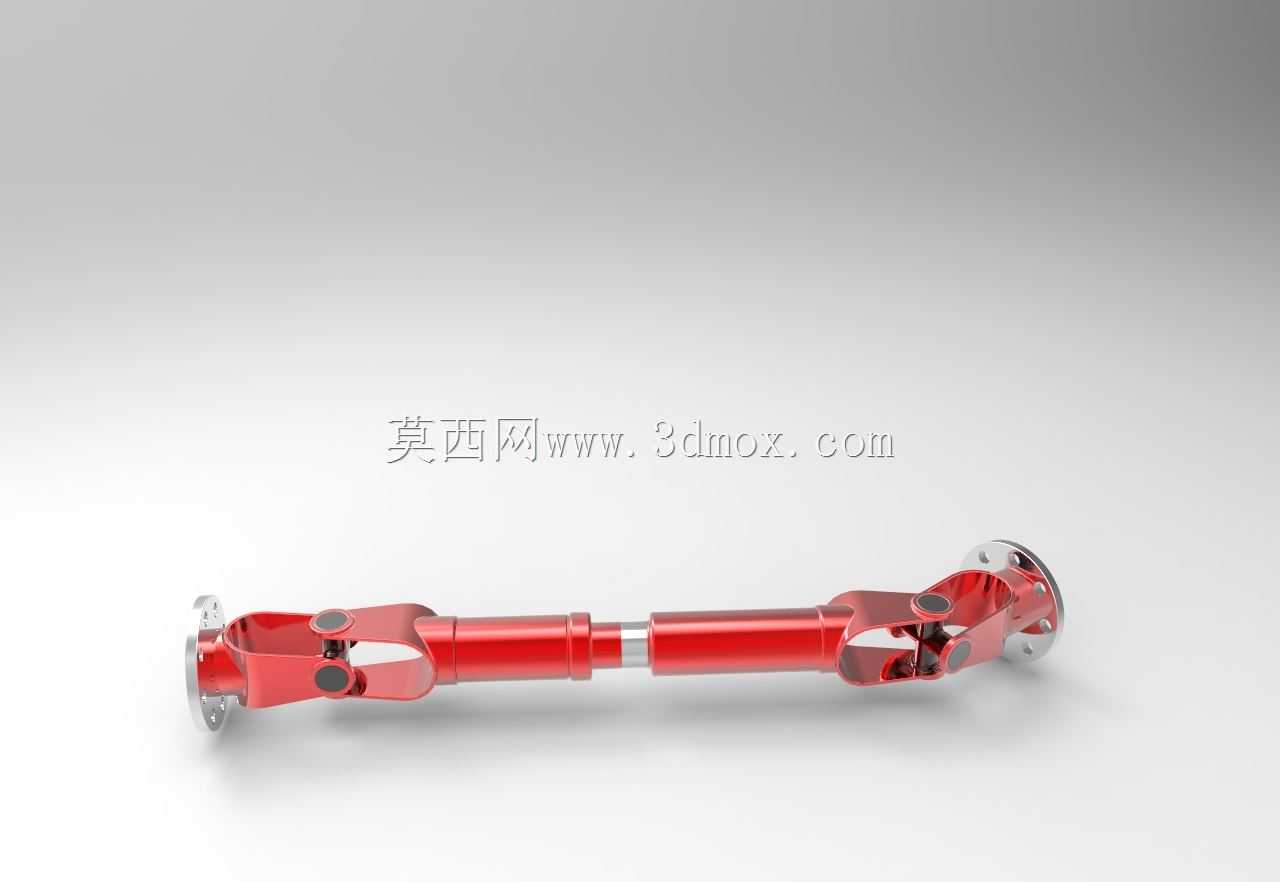

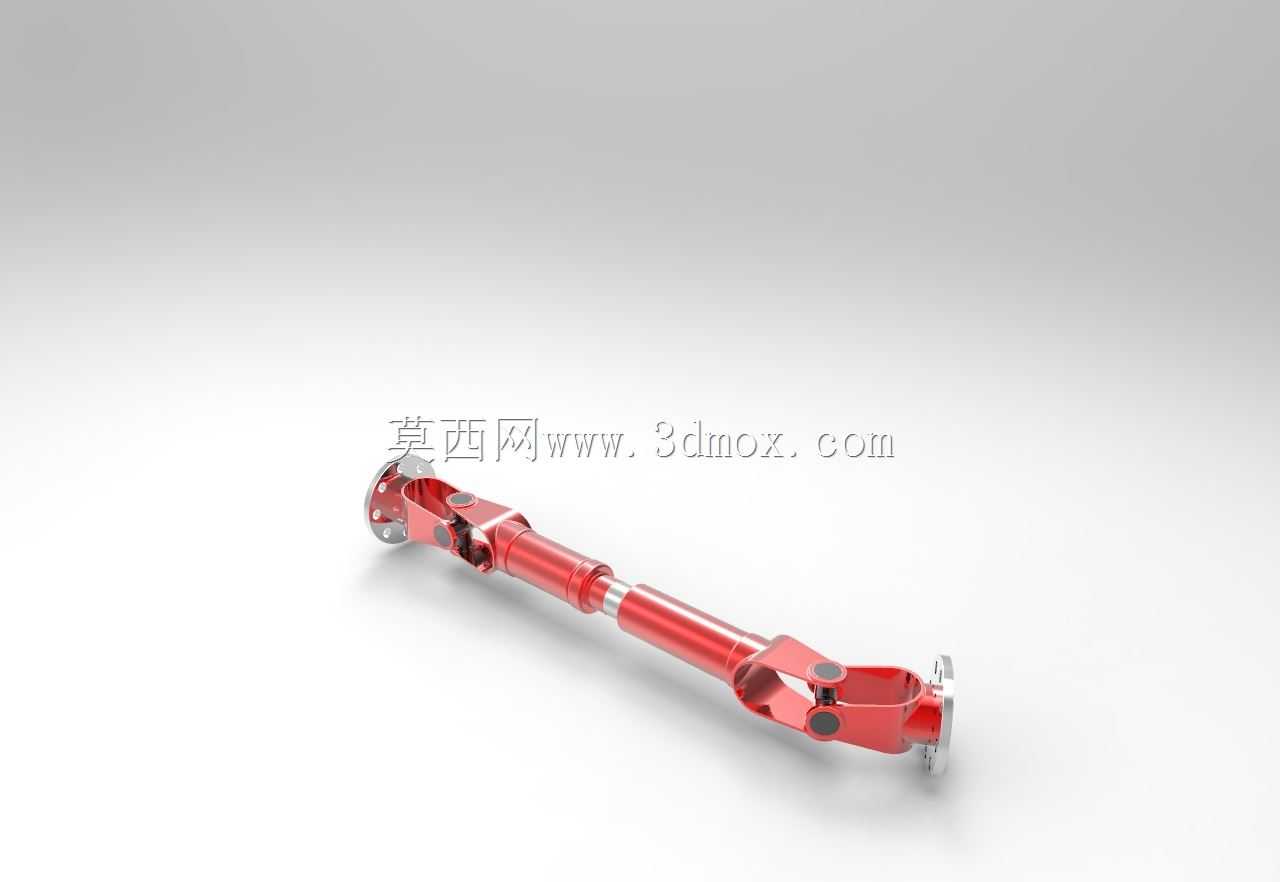

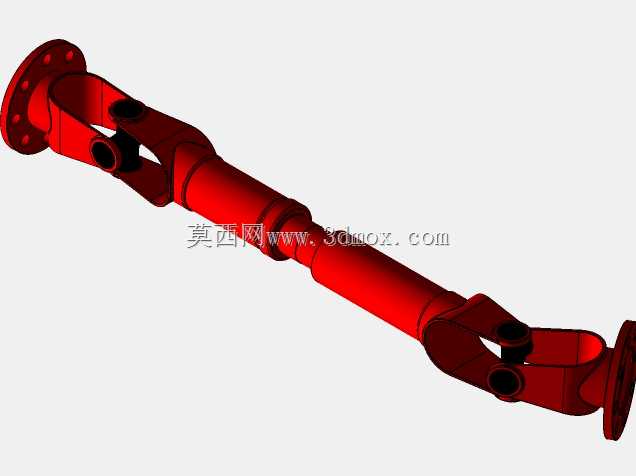

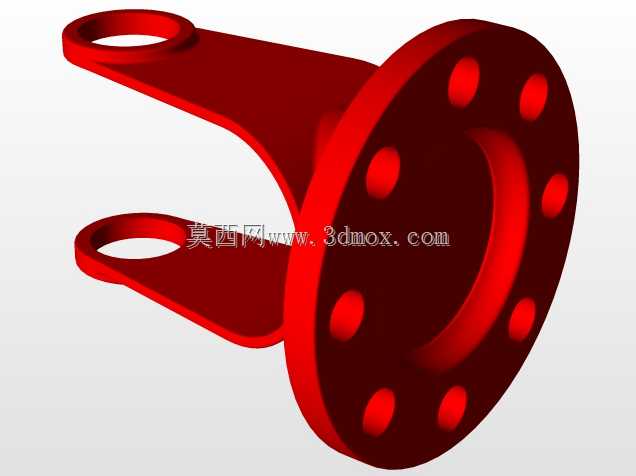

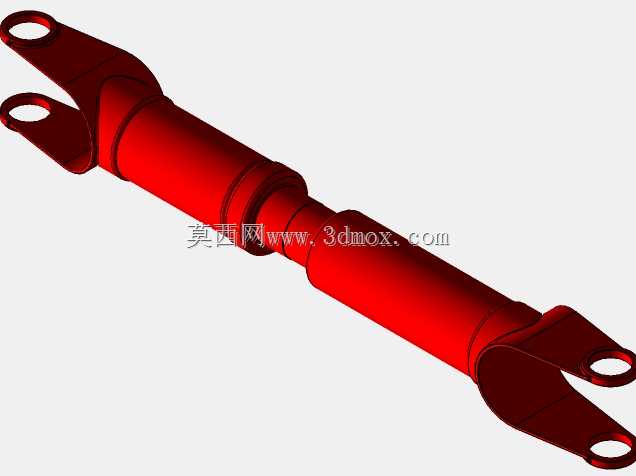

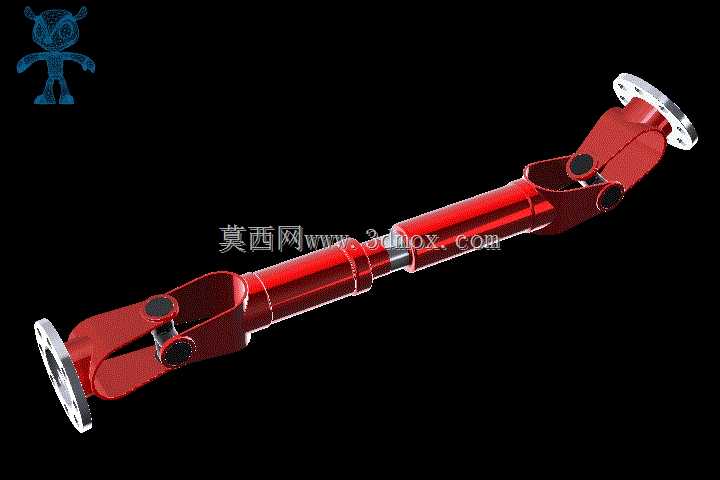

这类动力输出传动轴主要配套农用拖拉机、工程作业机械的动力输出端，负责将主机的动力稳定传递至挂载的旋耕机、秸秆还田机、撒肥机等附属作业机具，解决作业过程中主机与挂载机具存在相对位移、轴线存在夹角时的动力连续传输问题，避免硬连接带来的轴件扭断、连接座崩裂等故障。从结构设计来看，该轴采用双十字万向节串联布局，两端设置法兰连接盘，可直接与主机动力输出法兰、机具输入法兰通过螺栓锁紧固定，中间段为可伸缩的花键套结构，能够适配作业时机具上下起伏、前后窜动带来的轴间距变化，预留的伸缩行程可覆盖多数常规挂载作业的位移量，无需频繁调整机具挂载位置。设计过程中需要重点校核万向节的十字轴承载扭矩，匹配对应马力段主机的动力输出峰值，避免大负载作业时十字轴轴颈出现剪切断裂；同时两端万向节的相位需要保持对齐，保证输入与输出端的转速同步，减少传动过程中的转速波动，降低机具作业时的振动冲击。轴身外部的防护套结构可阻挡田间作业时的泥土、秸秆碎屑、灰尘进入花键配合面与万向节铰接位置，减少配合面的磨粒磨损，延长部件的维护周期。安装时需要注意，传动轴的最小收缩长度要短于主机与机具的最小安装间距，最大伸展长度要长于机具提升到最高位置时的轴间距，防止机具举升过程中轴件被顶弯，或是下落过程中花键套脱开；两端法兰的连接螺栓需要采用规定等级的高强度螺栓，按对角顺序锁紧并加装防松垫片，避免作业过程中螺栓松脱引发安全事故。十字万向节的铰接位置预留有润滑注油口，日常维护时可定期加注润滑脂，减少铰接部位的摩擦损耗，保证铰接转动的灵活性，避免卡滞带来的传动阻力增大问题。这类传动轴的扭矩传递特性决定了其不适合在过大的轴间夹角下长期满负载工作，设计选型时需要将作业状态下的轴间夹角控制在允许范围内，若夹角过大会大幅降低传动效率，同时加剧万向节的磨损速度，缩短部件使用寿命。
