200BBL撬装储罐框架总成结构设计

在油气田井场、偏远作业区的流体存储转运场景中，撬装式储罐单元凭借可整体吊装、快速部署的特性，替代了传统现场焊接储罐的施工模式，大幅缩短作业区临时存储设施的搭建周期。这套200BBL容量的储罐撬装框架总成，核心设计目标是为卧式储液罐体提供可靠的承载、防护与转运支撑，适配公路标准货运平板的装载边界，满足整体吊装、堆叠存放的作业需求。

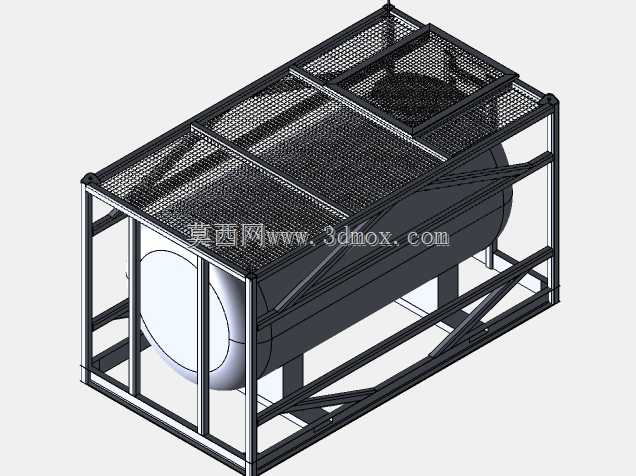

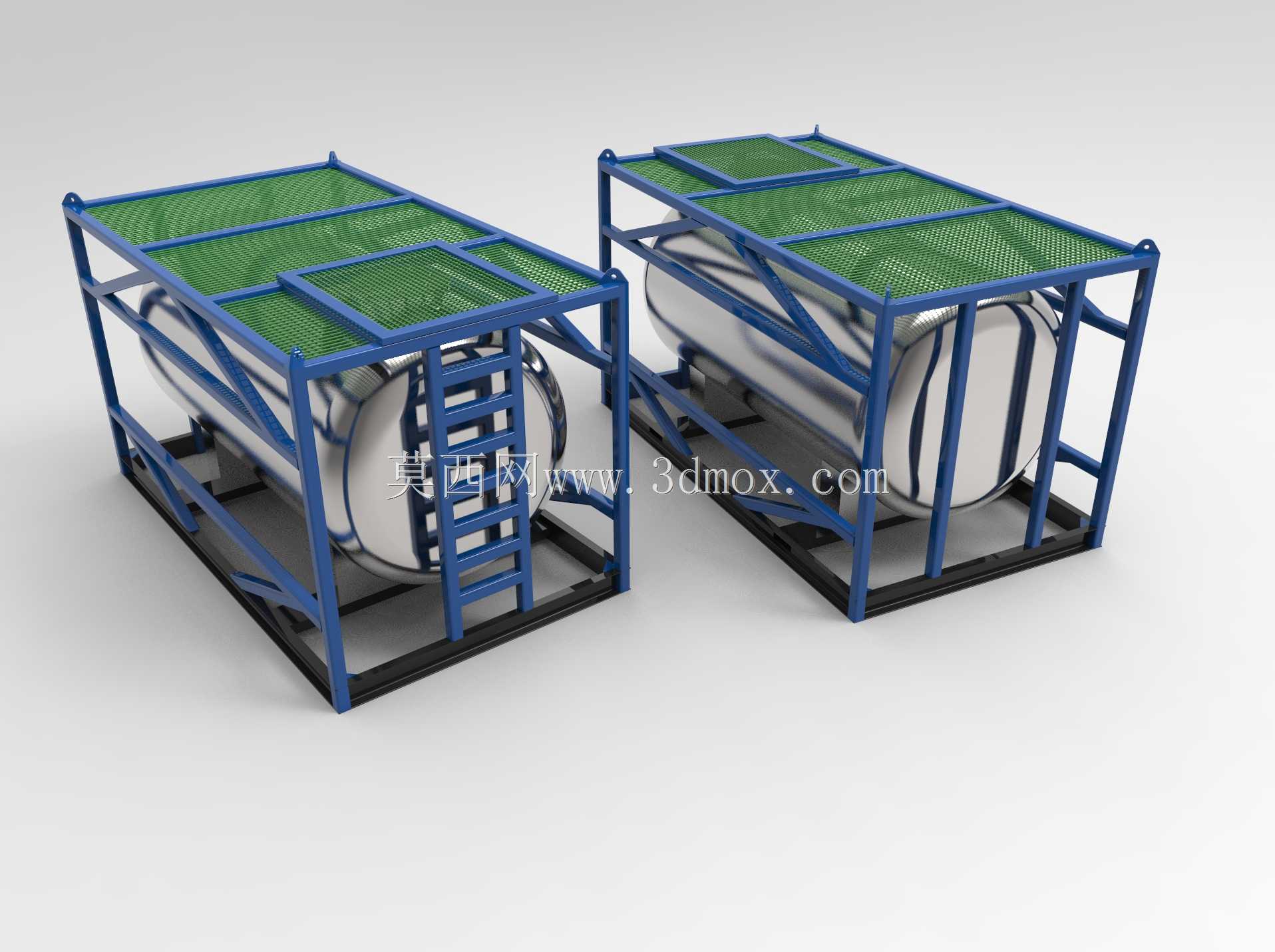

框架主体采用型钢焊接成型的笼式结构，底部设置双层纵横梁承载结构，与罐体的鞍式支座精准匹配，横梁排布避开罐体底部的排污口、液位计接口等外接管路位置，预留足够的管路安装与操作空间。罐体两侧的竖向立柱沿罐体周向均匀排布，既作为侧面防护结构避免转运过程中异物磕碰罐体壁板，也为顶部操作平台提供支撑立柱。顶部平台采用防滑格栅板铺设，格栅开孔率兼顾防滑承重与排液需求，平台周边设置符合安全规范的防护栏，侧面集成爬梯结构，爬梯踏步做防滑处理，爬梯与框架立柱焊接为整体，无需现场额外安装即可供操作人员登顶开展检尺、阀门操作等作业。

设计过程中优先考虑撬装单元的转运兼容性，框架整体外廓尺寸严格匹配标准集装箱的内部装载边界，可直接装入标准干货集装箱实现长途公路、海运运输，无需额外定制超限运输方案。底部框架的四个角位设置标准集装箱角件，既可以配合吊装锁具实现快速起吊，也能在多层堆叠时与上层撬装单元的角件精准对位，满足场站临时存储时的多层堆叠需求，节省作业场地占用面积。框架与罐体的连接位置设置可调式鞍座垫板，可补偿罐体加工与框架焊接产生的尺寸误差，避免装配过程中出现强制装配导致的罐体局部应力集中，鞍座与罐体壁板之间预留橡胶缓冲垫安装位，可缓冲转运过程中路面颠簸产生的冲击载荷，降低罐体焊缝疲劳开裂的风险。

框架侧面预留了管线桥架、阀门操作面板的安装位，可根据存储介质的不同，配套加装加热盘管、保温层固定件、消防管路接口等附属结构，无需对主框架进行二次切割焊接。顶部防护栏设置可翻转的活动段，在吊装作业时可放倒对应位置的护栏，避免吊具与护栏发生干涉，日常作业时通过插销固定形成连续防护结构。整套框架的所有外露焊接位置均做连续角焊缝处理，焊后打磨清渣并做防腐涂装，适配户外露天作业的耐腐蚀需求，可在多雨、高盐碱等复杂户外环境下长期使用，无需频繁做防腐维护。
