方形端盖直线伸缩气缸结构设计

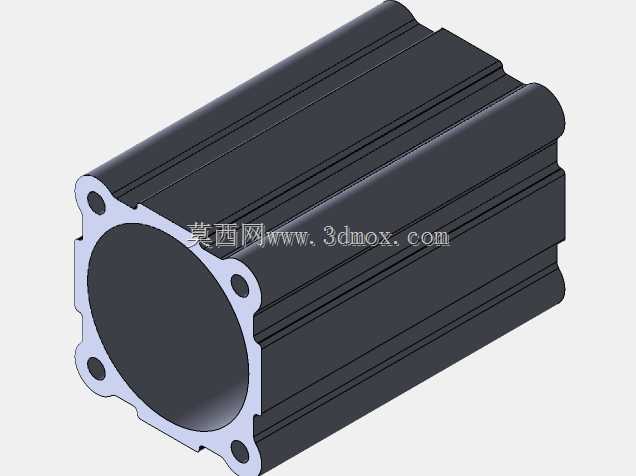

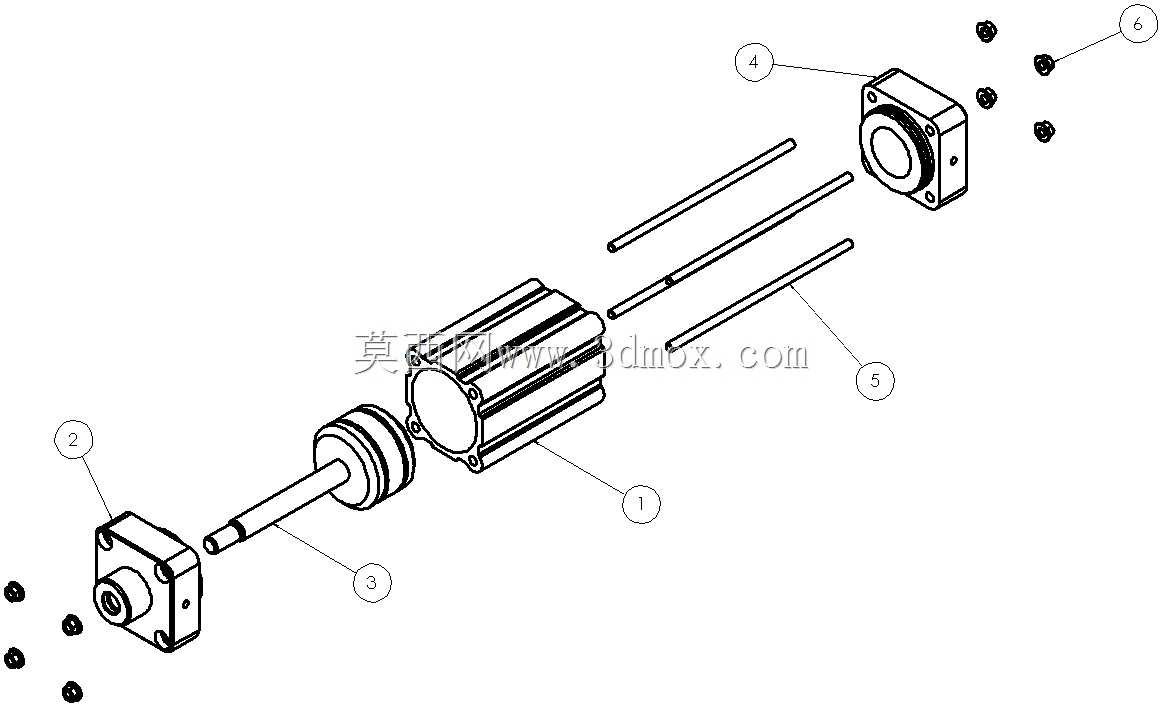

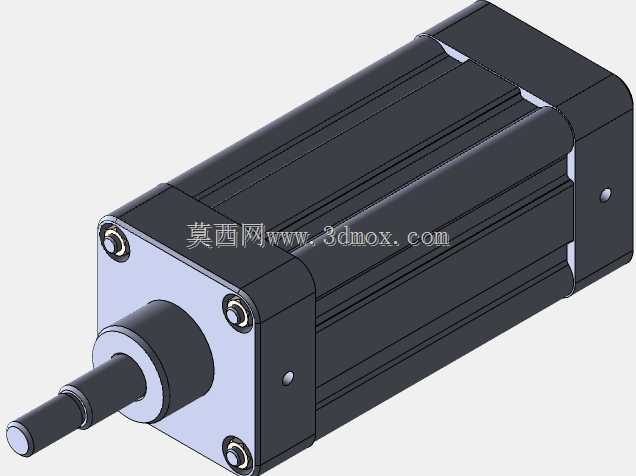

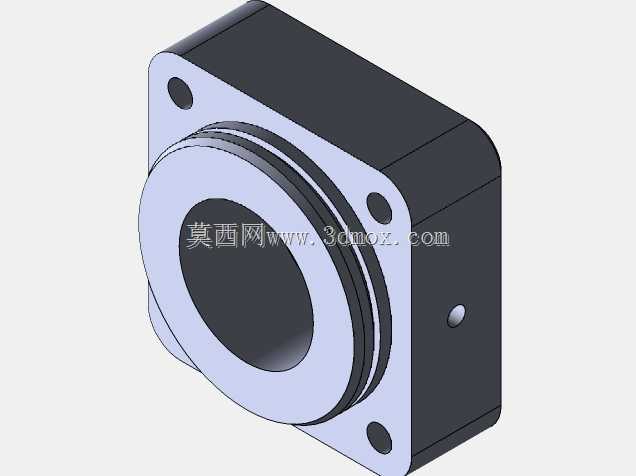

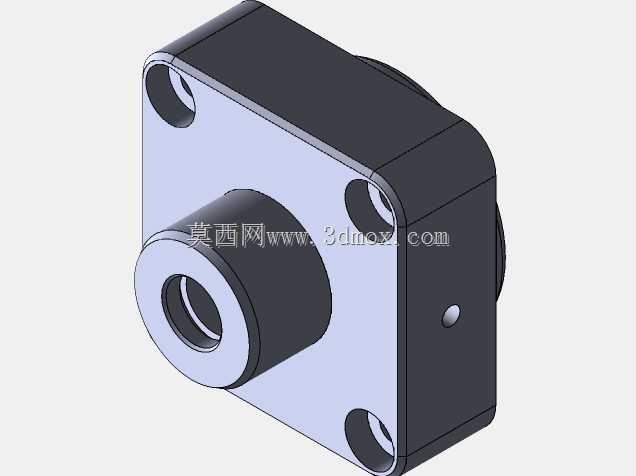

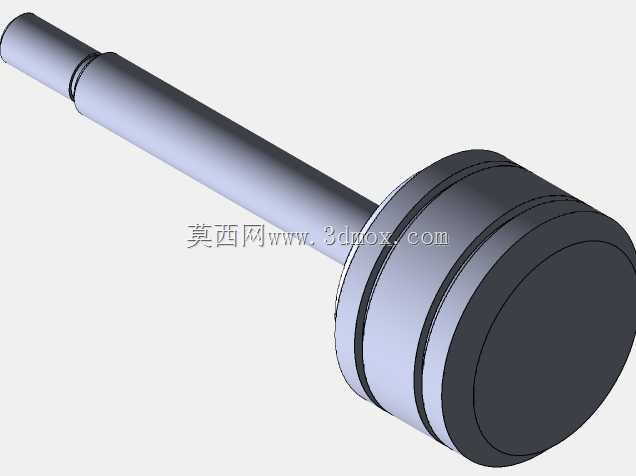

这款方形端盖结构的气缸，是气动系统里最常见的直线动力输出部件，在轻工装配、电子元器件分拣、工装夹具夹紧、小型物料推送这类场景里使用率极高，只要是需要短行程直线往复动作的工位，基本都能看到这类结构的身影。从实际使用的角度看，这类气缸的核心作用是把压缩空气的压力能转化为活塞杆的直线机械动能，不需要复杂的中间传动结构，响应速度快，动作干脆，维护成本也低，相比电动推杆在短行程高频动作的工位上适配性更强。设计上采用方形壳体搭配方形端盖的结构，不是为了外观好看，而是方形壳体侧面自带的安装平面，能直接贴合设备安装板固定，不需要额外加装圆形气缸的安装附件，端盖四个角的内六角紧固螺钉，把端盖和缸筒牢牢锁合，保证缸筒内部的密封腔不会出现泄压问题，端盖和活塞杆配合的位置做了阶梯式密封槽，内置防尘圈和密封圈，既能避免外部粉尘杂质进入缸筒磨损内壁，也能防止内部压缩空气泄漏影响输出力。活塞杆做了阶梯轴结构，伸出端的直径略小于和活塞连接的根部，既保证了和负载连接端的尺寸适配性，也强化了活塞杆根部的抗弯折能力，就算承受一定的径向偏载，也不容易出现活塞杆弯曲变形的问题。壳体侧面的小型定位销孔，是用来安装磁性开关的，能直接检测活塞的伸出和缩回位置，不需要额外加装外部行程检测传感器，给设备电控设计省了不少安装空间。从安装边界来看，方形缸体的四个平面都可以作为安装基准面，不管是水平安装在输送线侧方做挡料动作，还是垂直安装在工装上方做压合动作，都能保证安装的同轴度要求，活塞杆伸出端的轴径尺寸做了标准规格设计，可以直接搭配市面上通用的浮动接头、鱼眼接头等连接附件，不需要单独定制连接零件。缸体的长度尺寸对应标准行程规格，选型的时候只需要根据工位需要的推拉力、行程长度、安装空间来匹配对应规格即可，端盖的螺钉孔位间距也符合通用安装尺寸标准，替换同规格旧气缸的时候不需要重新打孔调整安装位，能大幅缩短设备维护的停机时间。内部活塞的密封件采用低摩擦阻力的材质，动作过程中不会出现卡顿爬行的问题，就算是低速推送轻薄类工件，也能保证动作平稳，不会因为推力波动碰伤工件表面。
