工业用异步驱动电动机外观结构三维数模

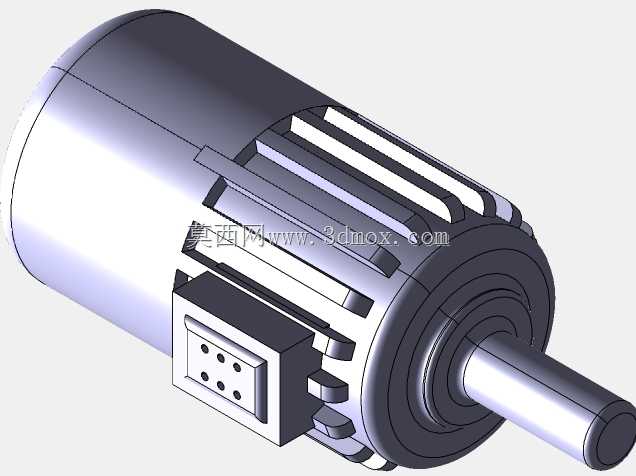

这款电动机三维数模还原了工业常用封闭式异步电动机的完整外部结构，可直接用于产线布局仿真、设备配套选型校核、外围防护结构设计等场景。从实际工程应用来看，这类电动机广泛覆盖机床进给驱动、输送线动力输出、风机水泵配套、小型自动化设备动力源等场景，是离散制造业产线中最常见的动力执行部件，建模时优先还原了安装对接时需要重点关注的所有外部边界特征。数模完整呈现了电动机的散热筋结构，机壳外圆周均匀分布的轴向散热筋，是针对连续运行工况下的自然散热或风冷散热设计，筋条的高度、间距、排布角度都匹配常规工业电机的通用设计规范，在做设备整体散热仿真、电机周边护罩设计时，可直接提取该部分特征做干涉检查与流场分析预留。输出轴段的建模还原了标准轴伸尺寸、轴肩定位台阶，可直接匹配联轴器、带轮、齿轮等传动件的安装孔位做对接校核，轴端的倒角、键槽位置特征都做了准确还原，选型时无需额外测绘即可完成传动链的装配干涉验证。机身侧面的接线盒结构独立建模，还原了接线盒的安装凸台、盒体固定孔位、接线端子排布区域的外部轮廓，在做设备布线设计、电机侧走线防护设计时，可直接参考该结构预留线缆弯曲半径、接线操作空间，避免实际装配时出现接线盒与周边机架、管线碰撞的问题。模型的安装脚座特征完全匹配标准B3安装方式的尺寸边界，底脚的安装孔间距、孔位大小、底脚平面到轴中心的高度都按照通用工业电机的安装规范做了还原，在做设备机架的电机安装板设计时，可直接提取孔位坐标完成安装孔的排布设计，无需反复核对样本参数。端盖部分的建模还原了前后端盖的止口配合特征、轴承室的外部轮廓、端盖固定螺栓的排布位置，在做电机维护空间预留、端盖侧传感器安装支架设计时，可直接参考该部分结构完成配套件的设计。整个数模的所有外部特征都做了实体化处理，没有破面、缺失特征的问题，可直接导入各类三维软件做装配、剖切、工程图导出操作，对于做设备整体方案设计、传动系统布局的工程师来说，可大幅减少重复建模的工作量，直接调用即可完成动力单元的布局规划，提前排查安装对接时可能出现的空间干涉、尺寸不匹配问题。
