小型有刷直流驱动电机结构设计

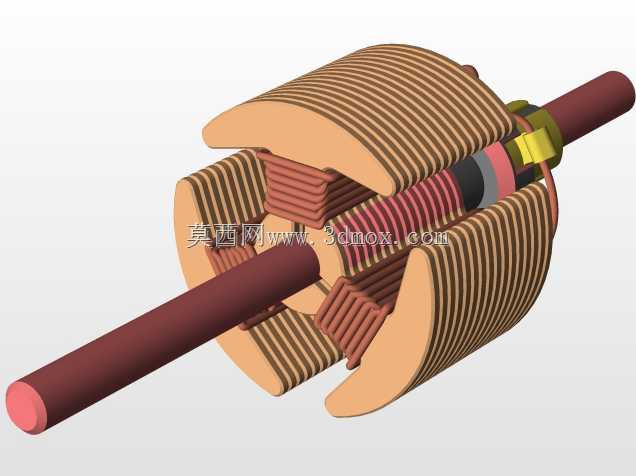

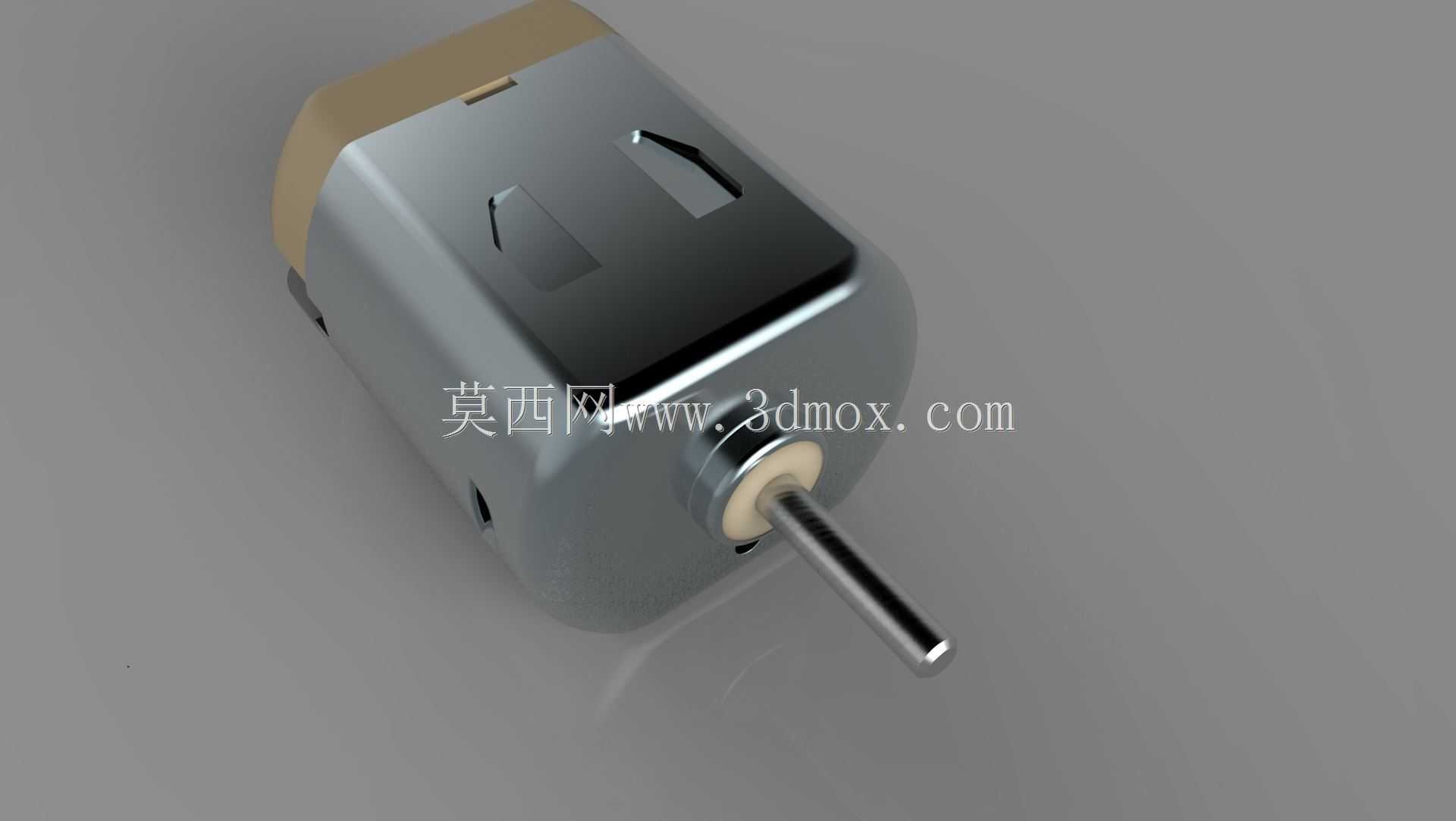

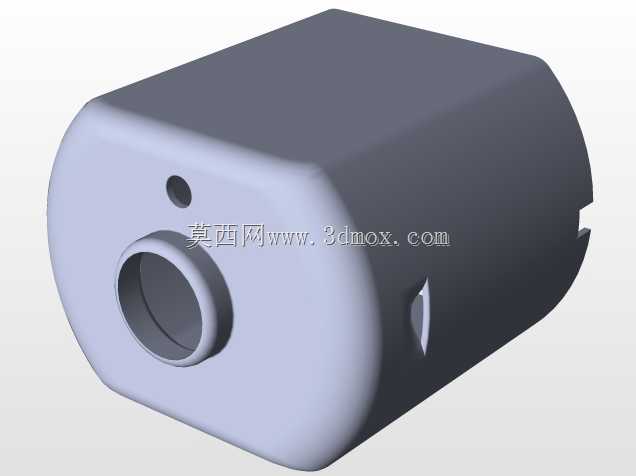

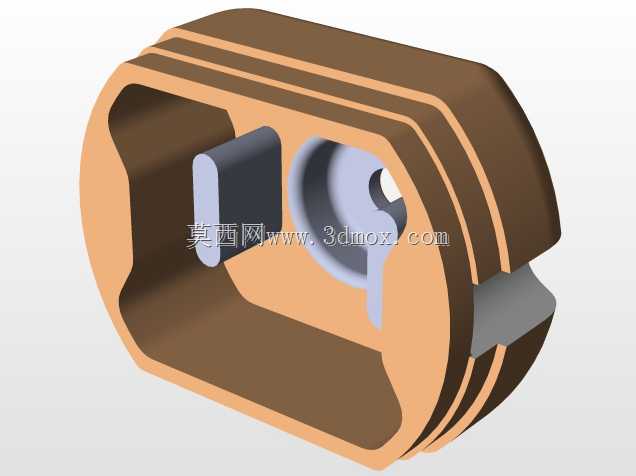

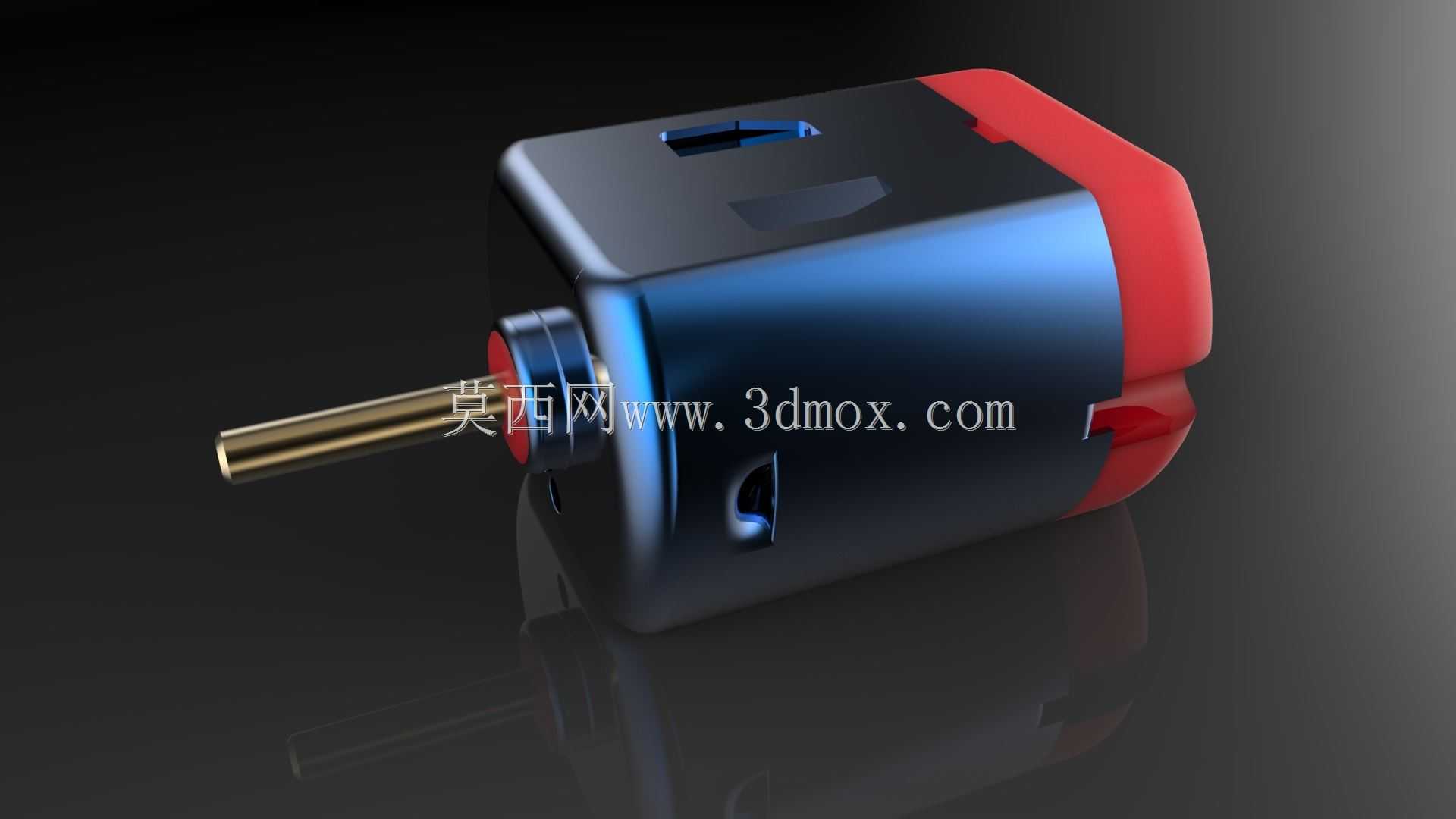

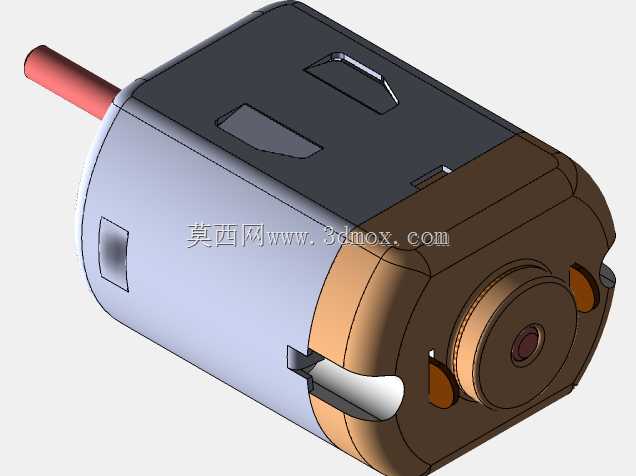

这款小型直流驱动电机，是面向小功率传动场景开发的动力输出元件，在消费电子、小型教具、智能玩具、桌面级小型自动化执行机构中应用广泛，可直接为低负载旋转机构提供稳定的扭矩输出，适配3V-12V区间的常规直流供电场景，不需要额外搭配复杂的驱动控制模块即可直接运转，对于入门级传动结构搭建、小型设备动力选型来说适配性极强。从结构设计逻辑来看，整机采用方型外壳搭配端盖封装的布局，金属输出轴沿壳体中轴线伸出，轴端做了光轴处理，可直接通过过盈配合、紧定螺钉或者简易联轴器对接负载轮组、齿轮传动副，不需要额外做轴端改型就能满足多数轻载场景的安装需求。壳体主体采用金属冲压成型，表面做了蓝调氧化处理，既可以提升壳体的耐磨抗刮性能，也能辅助内部绕组、磁钢工作时的热量散出，尾部端盖采用红色绝缘工程塑料材质，既可以实现内部带电部件与外部安装结构的绝缘隔离，也预留了供电引脚的引出位置，接线时不需要拆解壳体就能完成供电线路的对接。在安装边界设计上，方型壳体的两个侧面预留了标准安装孔位，孔位间距匹配小型电机的通用安装规范，既可以通过配套的金属卡箍完成快速固定，也可以直接通过螺丝穿过安装孔将电机锁附在安装基板上，安装时输出轴的同轴度公差控制在小范围区间，能有效降低高速运转时的轴端跳动量，减少运转过程中的异响与传动损耗。内部结构采用常规有刷直流电机的成熟架构，永磁磁钢贴附在壳体内壁，转子绕组绕制在叠片铁芯上，换向器与碳刷组件布置在尾部端盖侧，这种成熟架构的可靠性经过多年市场验证，在额定负载下可以长时间稳定运转，碳刷组件的磨损寿命可以满足多数民用小型设备的全生命周期使用需求，不需要频繁做维护更换。在实际选型适配时，这款电机的输出转速区间覆盖常用的小功率传动需求，可通过调整供电电压在一定范围内调节输出转速与扭矩，不需要搭配复杂的减速箱就能直接驱动小负载旋转机构，如果需要更低转速更大扭矩的输出，也可以直接在输出轴端配套标准规格的行星减速箱或者齿轮减速组，扩展适用的传动场景。壳体的边角做了小圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能在批量组装时减少壳体之间的磕碰刮伤，降低生产组装过程中的外观不良率。尾部端盖与金属壳体的配合采用卡扣加铆压的固定方式，不需要额外打胶就能实现牢固连接，同时可以阻挡日常使用场景下的灰尘、少量溅水进入电机内部，提升不同使用环境下的适应能力。输出轴采用黄铜材质加工，表面做了抛光处理，既可以保证轴径的尺寸精度，也具备不错的耐磨性能，长期和联轴器、传动轮配合也不容易出现轴径磨损导致的传动松旷问题。
