24V350W卧式直流电机结构设计

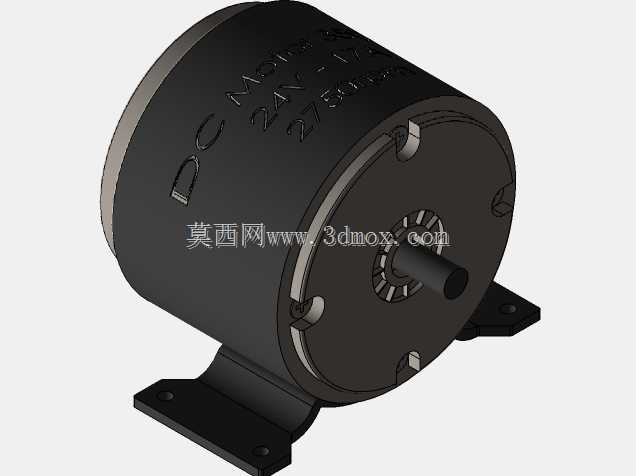

这款低压直流动力单元，常被应用在小型自动化输送线、户外便携作业设备、低速代步载具以及小型风机泵类负载的驱动场景中，作为整套设备的动力输出核心，它的结构设计直接决定了整套设备的运行稳定性与安装适配性。从实际选型适配的角度看，该电机采用卧式脚座安装结构，两个对称布置的安装支脚与电机主壳体采用一体化刚性连接，支脚上预留的沉头安装孔可直接配合螺栓固定在设备的安装基板上，安装时无需额外定制转接支架，能有效缩减设备整体的装配空间占用，同时支脚的受力方向与电机输出轴的径向受力方向匹配，可承受皮带传动、齿轮直连等不同连接方式带来的径向载荷，避免长期运行出现壳体变形、轴系偏移的问题。电机的输出轴采用标准圆柱轴伸设计，轴端预留的键槽可适配联轴器、同步带轮、直齿轮等多种传动连接件，轴伸的伸出长度经过匹配校核，既不会因为轴伸过长导致轴端挠度超标，也不会因为长度不足导致连接件装配干涉，能覆盖多数常规传动结构的连接需求。壳体表面做了深色哑光防护处理，既可以提升壳体的防锈耐蚀能力，适配车间多尘、轻度潮湿的作业环境，也能避免运行过程中表面反光对设备操作人员造成视线干扰。壳体上的端盖配合止口与主壳体定位，端盖上预留的散热间隙可以配合电机内部转子转动形成的空气流道，带走绕组运行产生的热量，保证额定负载下的温升处于合理区间，避免长期高温运行导致绕组绝缘老化加速。从建模设计的逻辑来看，整个模型的装配基准以输出轴的轴线为核心，所有安装面、止口、连接孔的位置度都围绕该基准做公差匹配，安装支脚的底面与轴线的平行度经过严格校核，能保证安装后轴系与设备传动部件的同轴度要求，减少运行过程中的振动与噪音。端盖上的固定螺丝孔采用均匀圆周布置，保证端盖压紧力均匀分布，避免出现局部密封不严或者轴承外圈受力不均的问题。在实际设备布局时，该电机的安装边界需要预留出接线侧的走线空间，以及输出轴侧传动部件的拆装空间，壳体的圆柱外径尺寸可以适配常规的电机抱箍安装配件，即便部分设备没有预留卧式安装的平面，也可以通过抱箍结构完成固定，拓展了它的适配场景。电机尾部的结构预留了编码器、刹车模块的扩展安装位置，可根据实际使用需求升级为带反馈的伺服驱动单元或者带断电制动的抱闸电机，不需要重新修改主壳体的结构设计，能大幅缩短衍生型号的开发周期。
