44kV变电站门廊电气结构设计方案

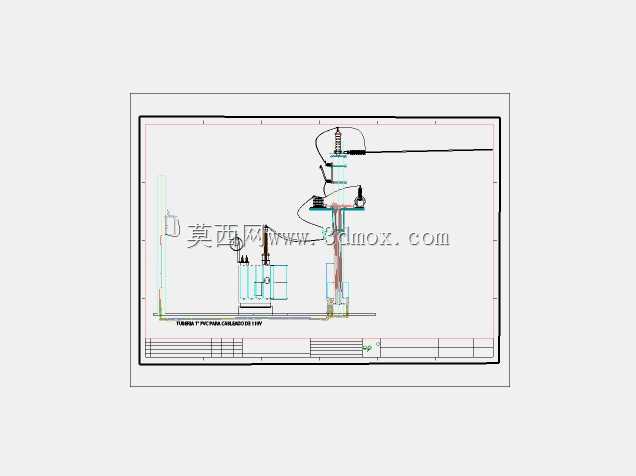

户外44kV电压等级的变电站进线门廊，是站区高压侧架空线路接入配电装置的核心过渡结构，承担着进线导线支撑、避雷器安装、隔离开关挂载、带电部分对地绝缘隔离的核心作用，在城郊小型变电站、工矿企业自备变配电系统、新能源场站升压站的户外配电区域应用十分广泛，这类门廊结构直接决定了高压进线端的安全净距是否满足规范要求，也直接影响后期运维检修的操作空间预留是否合理。从结构设计逻辑来看，这套门廊采用落地式钢支架作为承载主体，底部通过预埋地脚螺栓与混凝土基础刚性连接，支架立柱采用等边角钢焊接成型的格构式结构，相比单根型钢立柱，格构式结构在同等用钢量下的抗风载、抗导线拉力性能更优，能够适配沿海多风、山区覆冰等不同户外工况的载荷要求。支架上分层布置安装位：最上层横担用于挂载进线悬式绝缘子串，承接架空线路的导线拉力，绝缘子串的爬电距离按照44kV电压等级的户外污秽等级配置，确保雨雾天气下不会发生沿面闪络；中层横担预留了隔离开关的安装法兰与操作机构固定位，隔离开关采用垂直断口结构，分闸后形成明显的电气断开点，满足线路检修时的安全隔离要求；下层支架平台用于布置避雷器、电压互感器等一次设备，设备之间的接线采用硬铜排配合绝缘支撑件固定，避免软导线在风载作用下摆动造成的相间距离不足问题。设计过程中首先卡控的是带电部分的安全净距，44kV电压等级下，带电部分对地的最小安全距离不低于1.2米，不同相带电体之间的净距不低于0.9米，所有设备的安装位置都在三维布局中反复校核，确保运维人员在支架平台上操作时，活动范围与带电部分的距离满足不停电作业的安全要求。安装边界方面，门廊整体的横向宽度按照单回进线的相间距设计，纵向深度预留了设备接线、运维通道的空间，基础预埋位置需要与站区电缆沟、接地网的走向对齐，支架主体需要与站区主接地网做不少于两处的可靠焊接连接，接地电阻满足高压配电装置的接地规范要求。另外，门廊的爬梯设置在支架侧面非带电侧，爬梯踏棍间距按照人体工程学设置，顶部设置安全护栏，方便运维人员登高进行设备巡检、绝缘子清扫、触头测温等日常作业，所有钢构件表面都采用热镀锌处理，提升户外长期运行的防腐蚀能力，延长结构的整体使用寿命。
