锅炉房立式电气控制柜结构设计

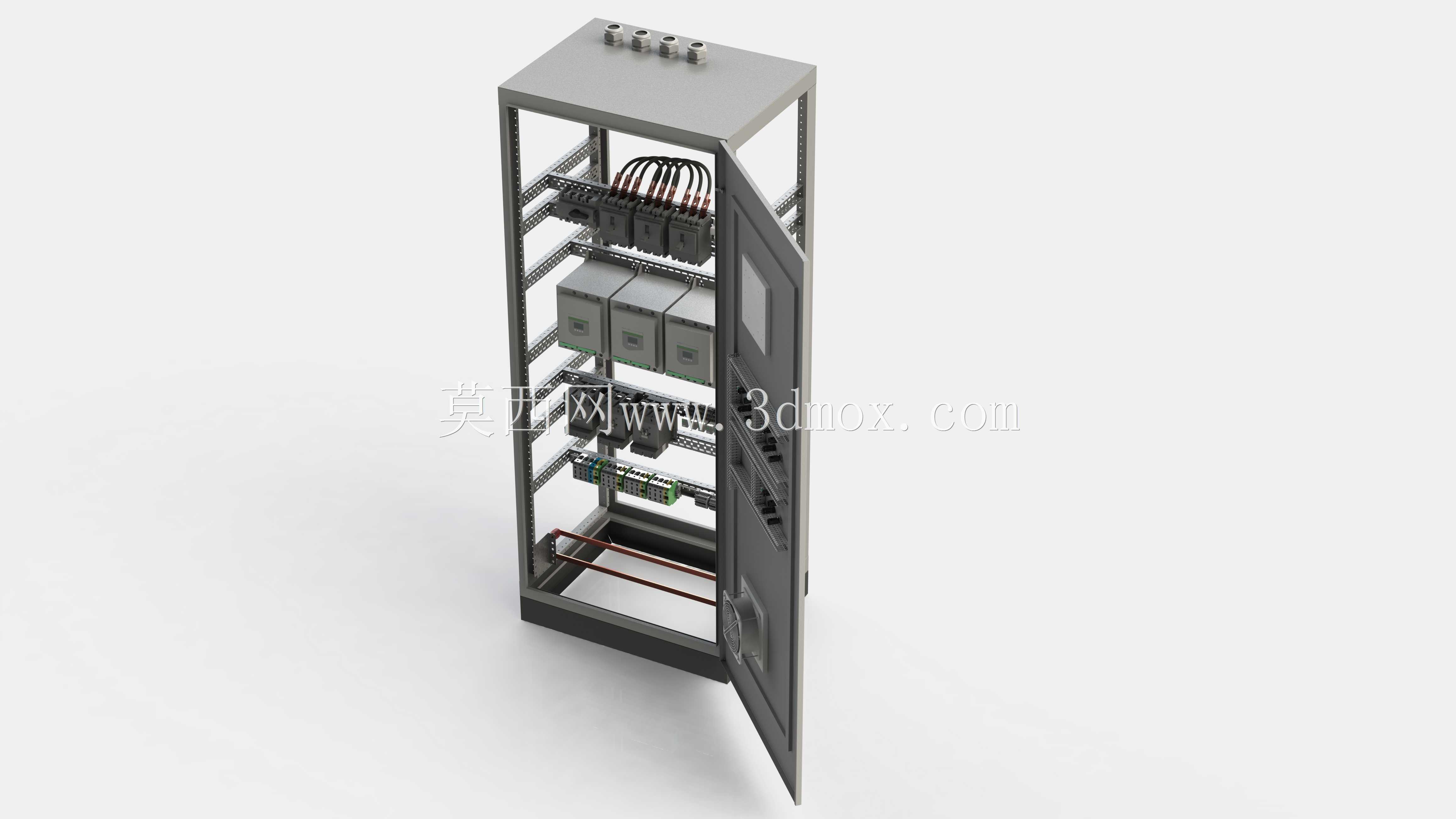

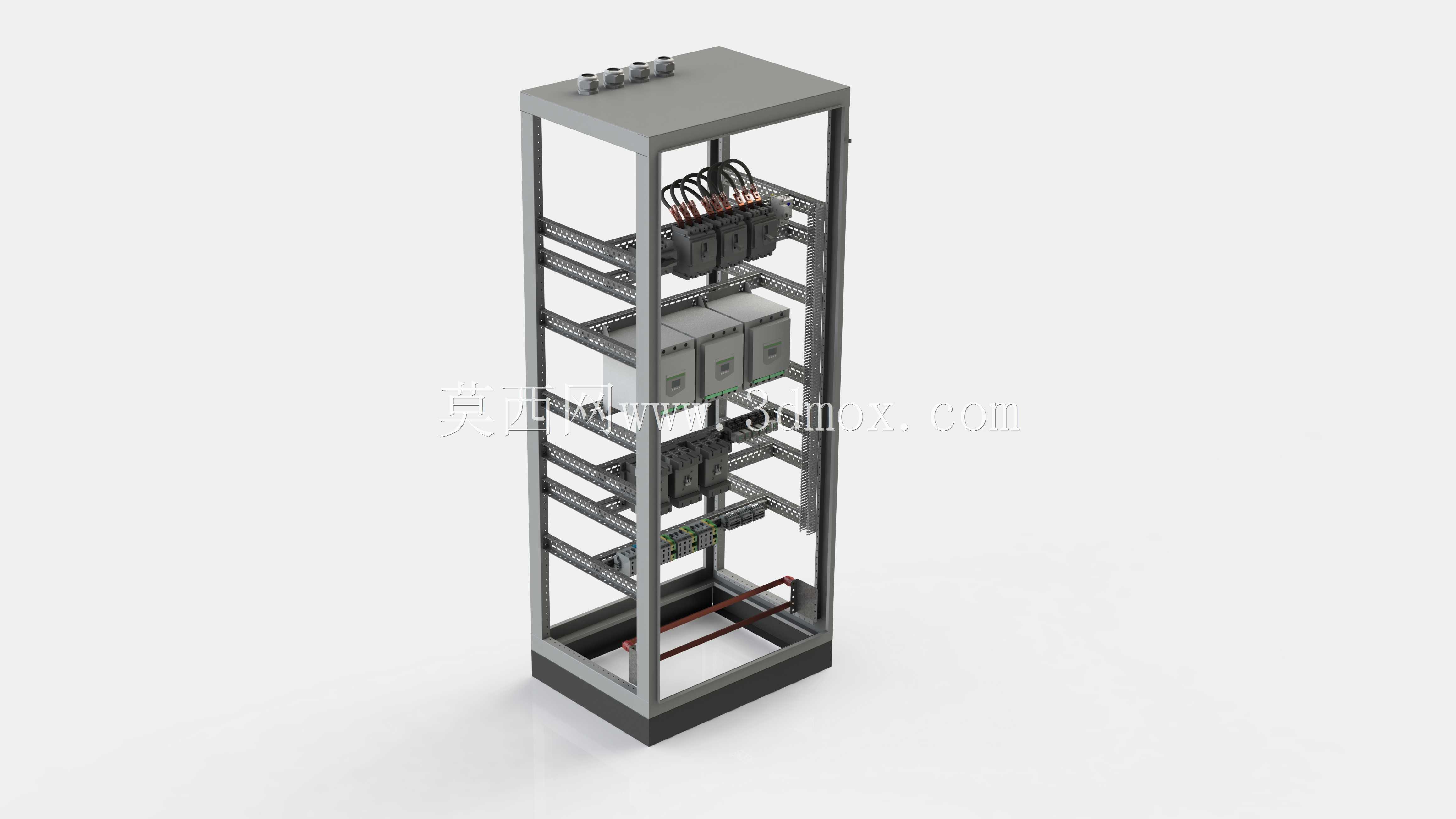

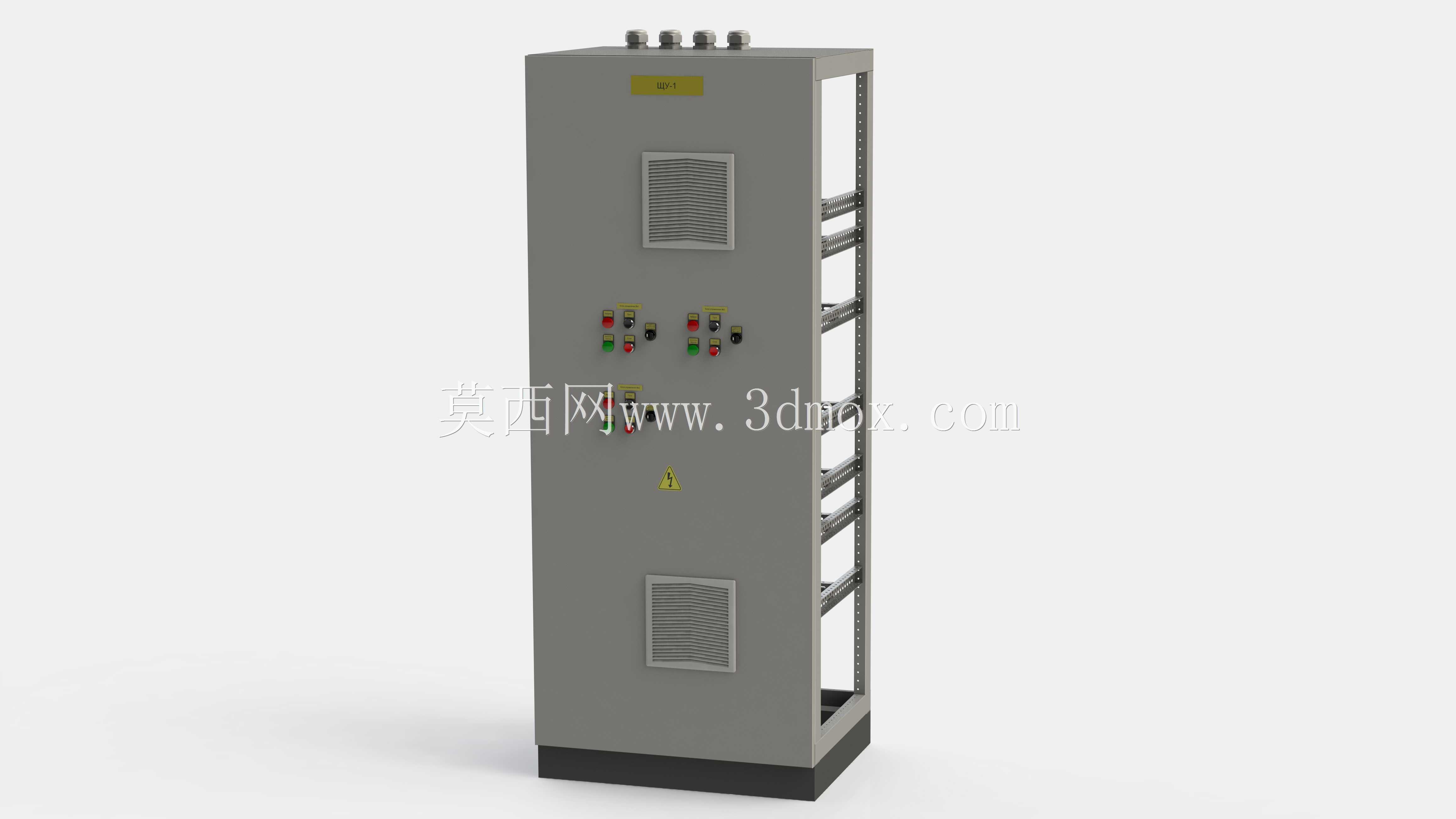

这款立式柜体主要应用于工业锅炉房的动力配电与设备控制场景，承担锅炉本体、循环水泵、补水泵、引风机、鼓风机等配套辅机的电气控制、回路保护、运行状态监测功能，是锅炉房动力系统的核心电气载体。柜体整体采用落地式安装结构，外形尺寸为2000mm×800mm×600mm，安装前需确认地面承重满足柜体满载重量要求，柜体后侧预留不小于600mm的检修操作空间，左右两侧预留不小于200mm的散热间隙，顶部进线位置需匹配现场桥架走向预留开孔，避免后期布线时二次切割破坏柜体防护涂层。设计过程中优先考虑锅炉房高温、多粉尘的运行环境，柜体上下部分别设置通风格栅，格栅内侧配套防尘滤网，既保证柜内电气元件的散热通风需求，又能阻挡锅炉房内的煤尘、水垢碎屑进入柜内，降低元件积灰导致的接触不良、绝缘下降风险。柜内元件排布遵循强弱电分离的原则，主回路进线端子、塑壳断路器布置在柜体上部区域，接触器、热继电器等动力元件布置在中部安装梁位置，PLC控制模块、接线端子排布置在柜体下部区域，不同电压等级的走线分槽敷设，减少强电回路对控制信号的电磁干扰。柜体正面设置操作按钮与状态指示灯，分别对应各台辅机的启动、停止控制与运行、故障状态显示，操作区域高度设置在距地面1200mm至1500mm区间，符合现场操作人员站立操作的人体工程学要求，无需踮脚或弯腰即可完成常规操作。柜内元件选型适配工业场景高可靠性要求，主回路保护元件、控制按钮采用施耐德系列产品，接线端子、信号转接模块采用菲尼克斯系列产品，元件安装孔位、导轨排布均匹配所选元件的安装尺寸，预留15%的备用安装位，方便后期锅炉房设备改造时新增控制回路。柜体框架采用覆铝锌板折弯拼接成型，拼接处做接地跨接处理，保证整体框架的电气连续性，柜门与框架之间配套接地铜辫，避免静电积累引发的安全隐患，柜体表面做浅灰色静电喷塑处理，抗锈蚀能力适配锅炉房潮湿、带轻微腐蚀性气体的环境。
