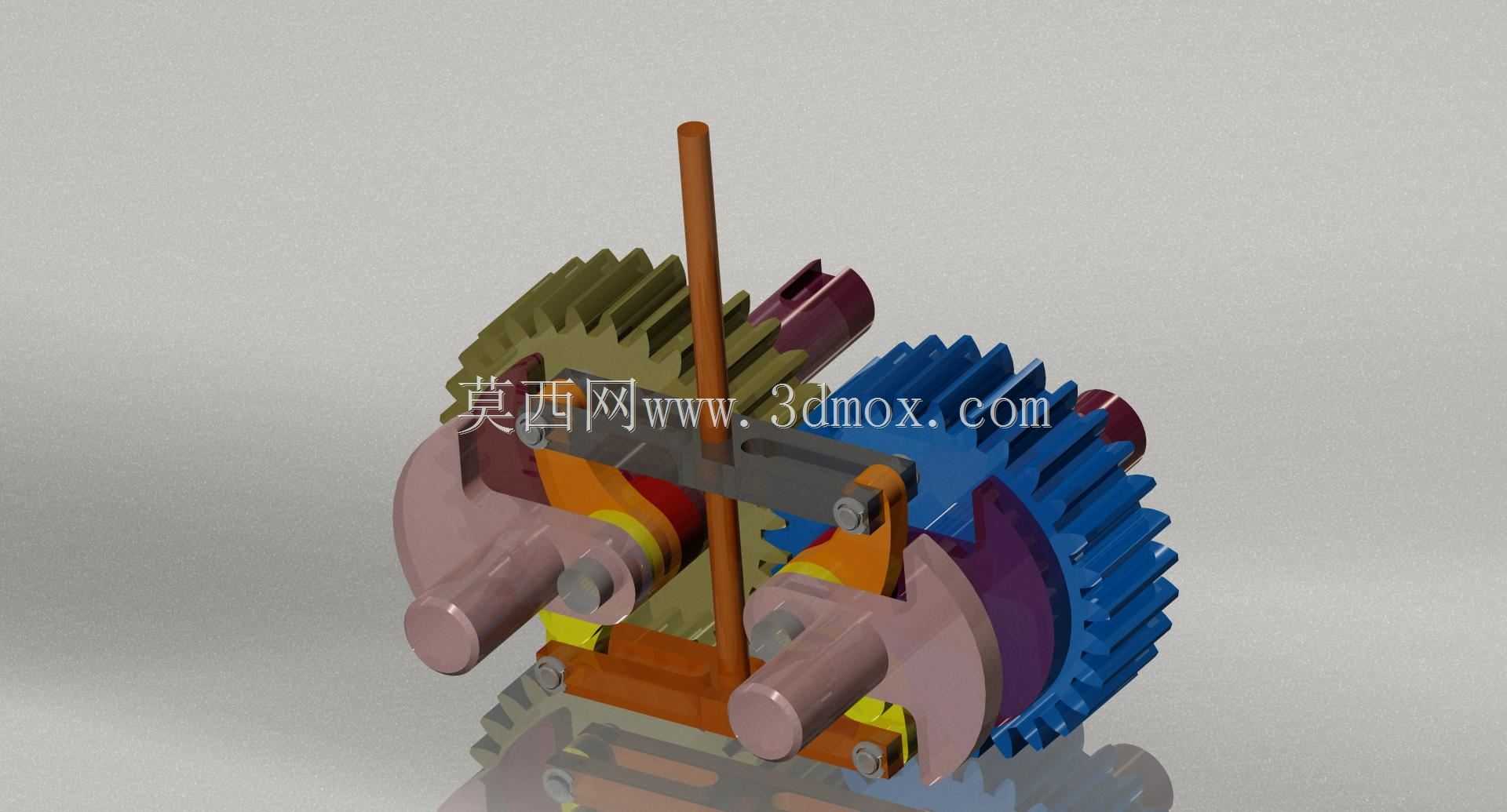

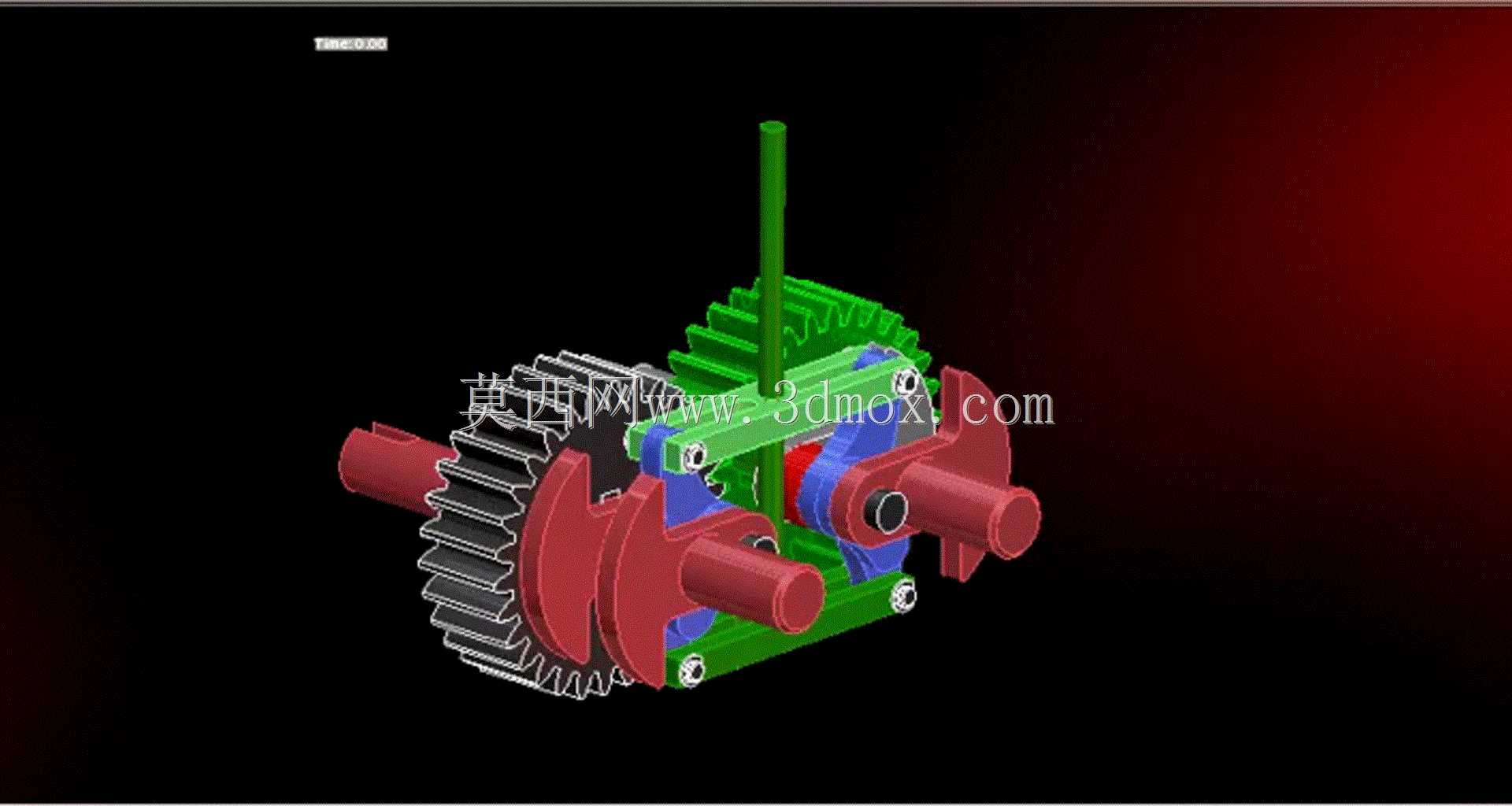

差速式双轴齿轮传动换向机构

这套差速式双轴齿轮传动换向机构，核心应用场景覆盖小型农用机具动力输出端、轻工输送线分动单元、台式实验设备传动模组等需要单输入双输出差速传动的工况，可在单一动力输入的前提下，实现两根平行输出轴的差速转动与动力换向，适配需要两侧输出转速存在差值、或输出轴转向与输入轴呈垂直交错的传动需求。从实际使用逻辑来看，该机构不需要额外加装离合器组件，仅通过齿轮组的啮合配合即可完成动力分流，在小型行走设备转向、双辊送料机构差速送进、多工位工装同步驱动等场景下，可有效简化整体传动链的结构复杂度，减少额外传动部件带来的功率损耗与装配累积误差。设计过程中，核心啮合齿轮采用渐开线齿形修形处理，齿顶与齿侧预留了合理的啮合侧隙，既可以避免加工公差带来的卡滞问题，也能在常温连续运转工况下容纳热膨胀带来的尺寸变化，防止齿面出现胶合磨损。交错轴位置的传动配合采用了滑动衬套与定位轴肩组合的限位结构，输出轴的轴向窜动量控制在0.1mm以内，可保证齿轮啮合时的齿面接触面积始终保持在齿宽的70%以上，避免偏载带来的齿面局部过载。安装边界方面，整套机构的主体轮廓适配常规100mm见方的安装基座，输入轴与两根输出轴的轴端均预留了标准平键槽，可直接对接带轮、链轮或联轴器组件，不需要额外加工转接结构。机构内部的拨叉换挡结构采用了定位钢珠与卡槽配合的挡位锁定设计，换挡操作时的推入行程控制在15mm，到位后可自动锁定挡位，不会因为运转振动出现脱挡问题。齿轮与轴的配合采用过渡配合加径向顶丝的固定方式，既方便后期维护时的拆解更换，也能保证大扭矩传递时齿轮与轴不会出现相对转动。整套传动机构的传动比设置兼顾了低速大扭矩输出与高速运转的平稳性，输入转速在100-1500rpm区间内运转时，齿轮啮合的振动幅值控制在合理范围内，不需要额外加装减震缓冲组件即可满足常规工业场景的使用要求。
