差速器锥齿轮传动结构三维设计

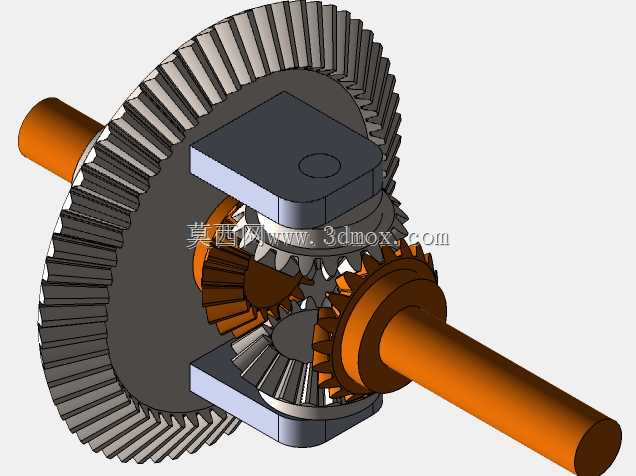

这套差速齿轮结构主要应用于轮式行走设备的动力传输环节，核心作用是在动力输入轴持续输出扭矩的工况下，允许两侧输出轴以不同转速旋转，抵消车辆转弯、路面起伏时两侧驱动轮的转速差，避免轮胎拖滑磨损，同时保证动力持续传递至驱动轮。从结构组成来看，整套机构包含大尺寸从动锥齿圈、两组对称布置的行星锥齿轮、两个与输出轴固连的半轴锥齿轮，以及承载行星齿轮轴的十字支架与壳体连接结构。设计过程中首先匹配了主减速比需求，从动锥齿圈的齿形参数与行星轮、半轴轮的啮合间隙经过反复校核，保证多齿轮同时啮合时的传动平稳性，避免出现齿面偏载、卡滞的问题。行星齿轮通过销轴固定在差速器支架上，既可以随从动齿圈整体绕输出轴轴线公转，也能在两侧半轴出现转速差时绕自身销轴自转，实现差速功能。安装边界方面，从动锥齿圈的外圈直径、两侧输出轴的轴径与伸出长度都按照常规驱动桥的安装空间做了适配，输出轴采用阶梯轴设计，预留了轴承安装位与轴端固定的卡簧槽，差速器支架的两侧平面预留了与主减壳体连接的安装孔位，可直接适配常规的驱动桥壳体装配尺寸。齿形设计采用等隙锥齿参数，啮合过程中齿面接触面积均匀，传动噪音更低，承载能力更强，能够满足常规轻型行走设备的扭矩传输需求。在实际装配场景中，这套齿轮组件装入差速器壳体后，两侧输出轴连接驱动轮，输入动力通过主动锥齿轮传递至从动齿圈，直线行驶时两侧驱动轮阻力一致，行星齿轮仅随齿圈公转，不发生自转，两侧输出轴转速相同；转弯时内侧车轮阻力增大，行星齿轮开始自转，吸收两侧半轴的转速差，保证两侧车轮均以纯滚动状态行驶，减少轮胎磨损与传动系统的附加载荷。建模过程中对每个齿轮的齿顶高、齿根圆角都做了精确还原，齿轮啮合处的侧隙控制在合理范围，既保证传动精度，也预留了润滑脂的存储空间，避免运转过程中出现齿面干磨。支架结构采用对称式设计，保证行星齿轮轴的受力均匀，避免单侧受力过大导致销轴变形，输出轴与半轴齿轮采用花键连接的结构形式，扭矩传递可靠，装配拆卸便捷。
