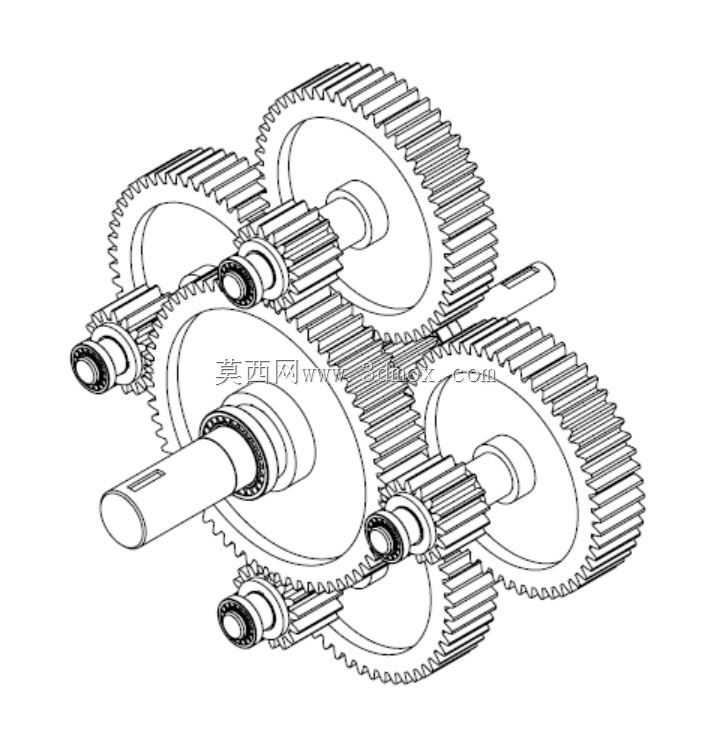

这套齿轮传动结构主要服务于涡轮螺旋桨动力系统的动力分配与转速匹配环节,在航空动力传动场景中承担核心的扭矩传递、转速转换功能,是涡桨动力装置中连接动力涡轮与螺旋桨负载的关键传动部件。从结构布局来看,整套齿轮组采用定轴轮系排布,多组不同模数、齿数的圆柱齿轮依次啮合,可实现7.6的固定传动比,能够将动力端输出的高转速低扭矩输入,转换为适配螺旋桨作业需求的低转速大扭矩输出,匹配3000千瓦级功率的动力传输需求,满足涡桨动力系统在巡航、爬升等不同工况下的动力传递稳定性要求。设计过程中优先考虑了传动路径的载荷分布合理性,输入轴与输出轴采用平行轴布置,各齿轮副的啮合位置经过错位排布,避免轴承受力集中,同时每根传动轴的支撑位置都配置了适配的滚动轴承,可抵消齿轮啮合过程中产生的径向与轴向载荷,保障高转速工况下的运转平稳性,降低传动过程中的振动与噪音。从安装边界来看,整套齿轮组的轴系伸出端预留了标准的轴连接结构,可直接对接动力输入端的涡轮输出轴与负载端的螺旋桨连接法兰,各齿轮的齿宽、节圆尺寸经过匹配计算,既保证足够的齿面接触强度,也控制整体结构的径向尺寸,适配航空动力舱的紧凑安装空间,不会与周边的管路、附件安装位产生干涉。在功能实现层面,这套轮系结构没有额外设置变速换挡机构,采用固定传动比的设计思路,适配涡桨发动机恒定工况区间的作业特性,减少了额外的换挡操纵机构带来的重量与可靠性风险,所有齿轮均采用渐开线圆柱齿形,加工工艺性好,啮合重合度高,传动过程中冲击小,能够长时间在高载荷连续运转工况下保持传动精度。结构设计时还考虑了润滑路径的预留,各齿轮啮合点、轴承安装位都预留了润滑油路的接入空间,可配合飞溅润滑或压力润滑系统,带走传动过程中产生的摩擦热量,避免齿面、轴承出现过热磨损问题,整套结构的零件通用性强,大部分支撑轴承、紧固件都采用标准件,降低后期维护更换的成本。
- 全部评论(0)
- 模板大小 15.75 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,AutoCAD,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDW
- 软件分类 齿轮
