RotomagHK系列有刷直流电机结构设计

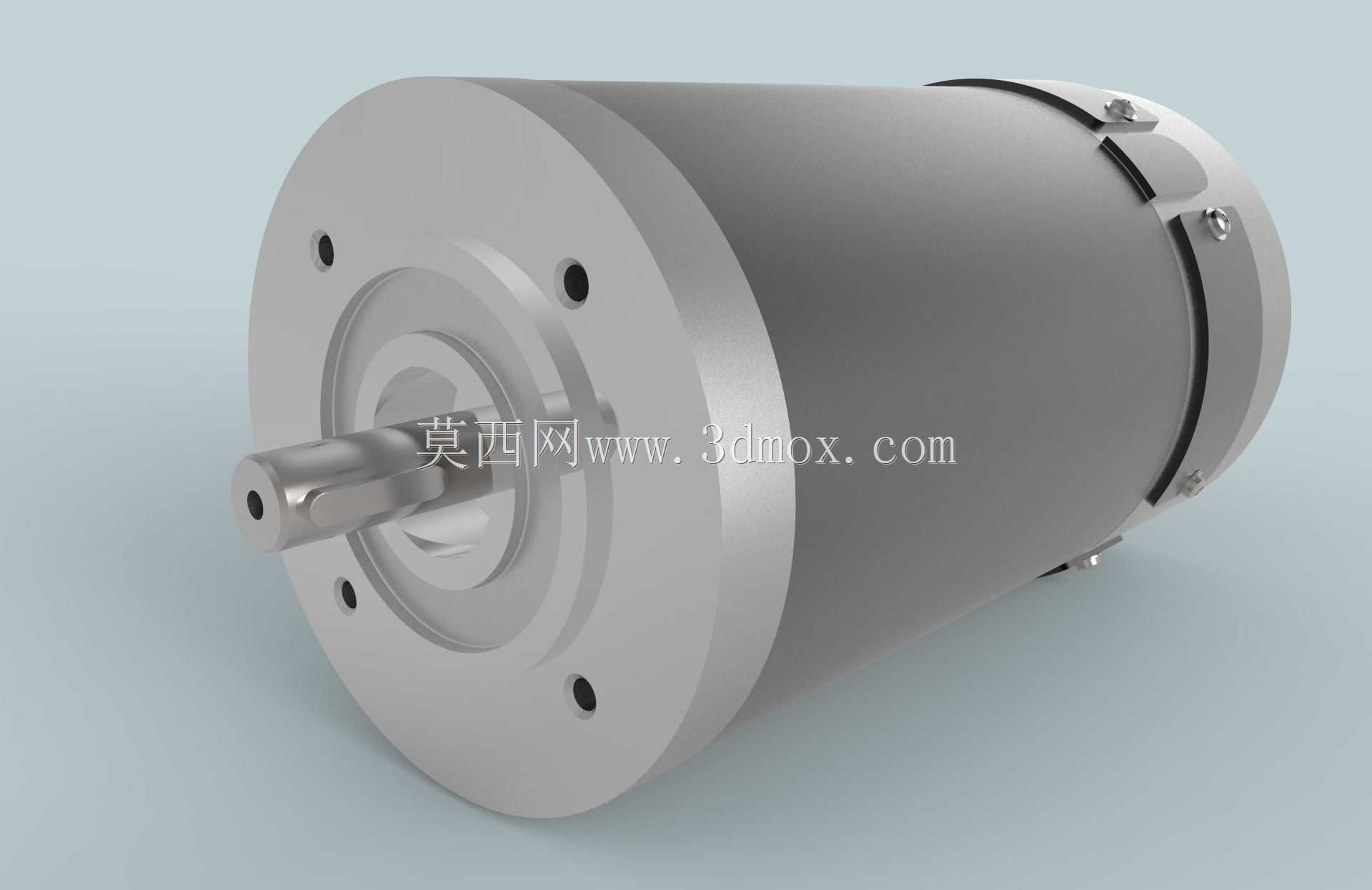

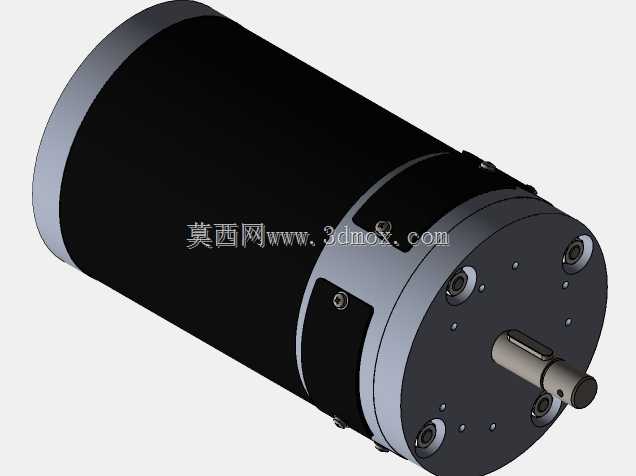

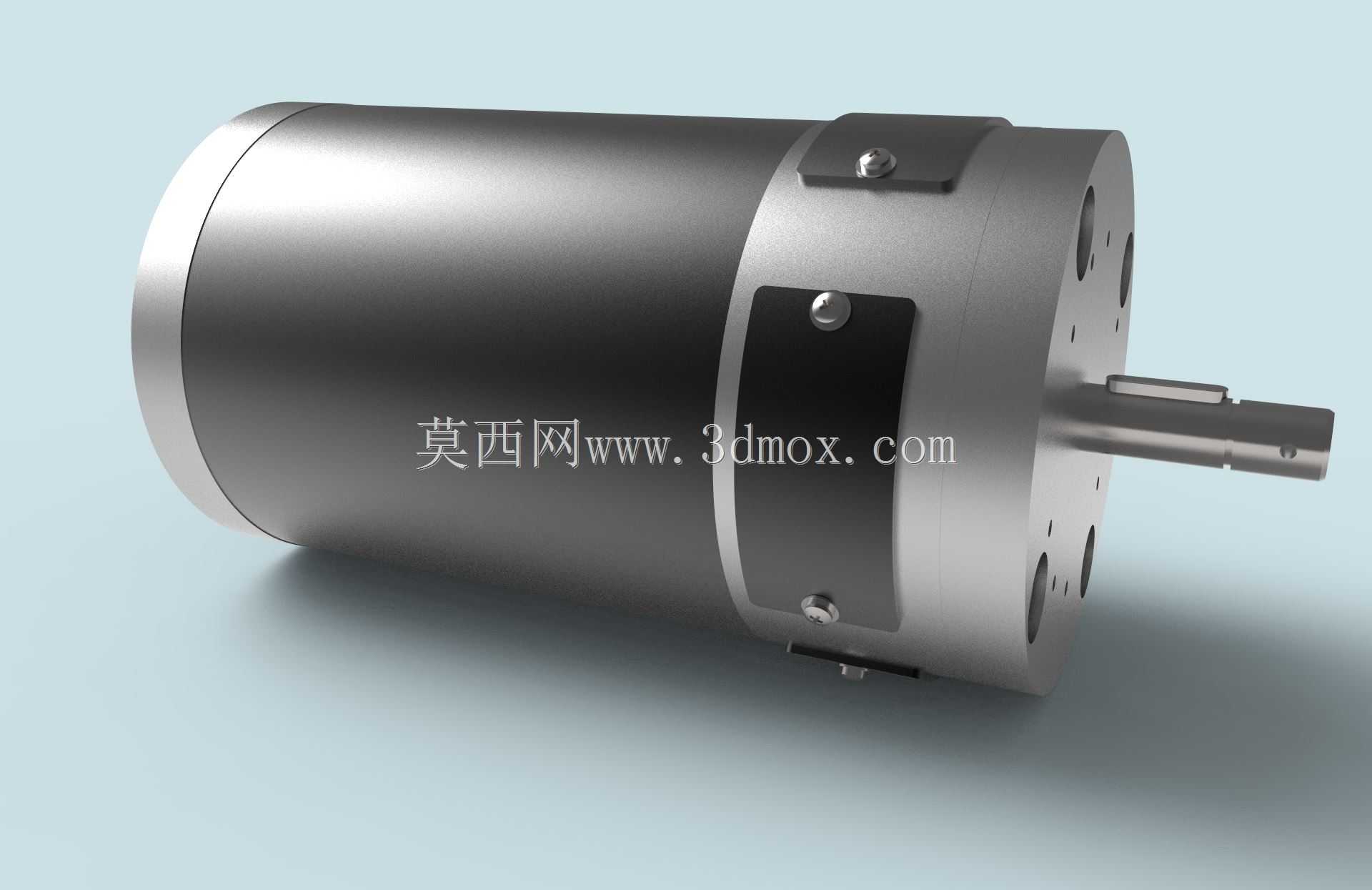

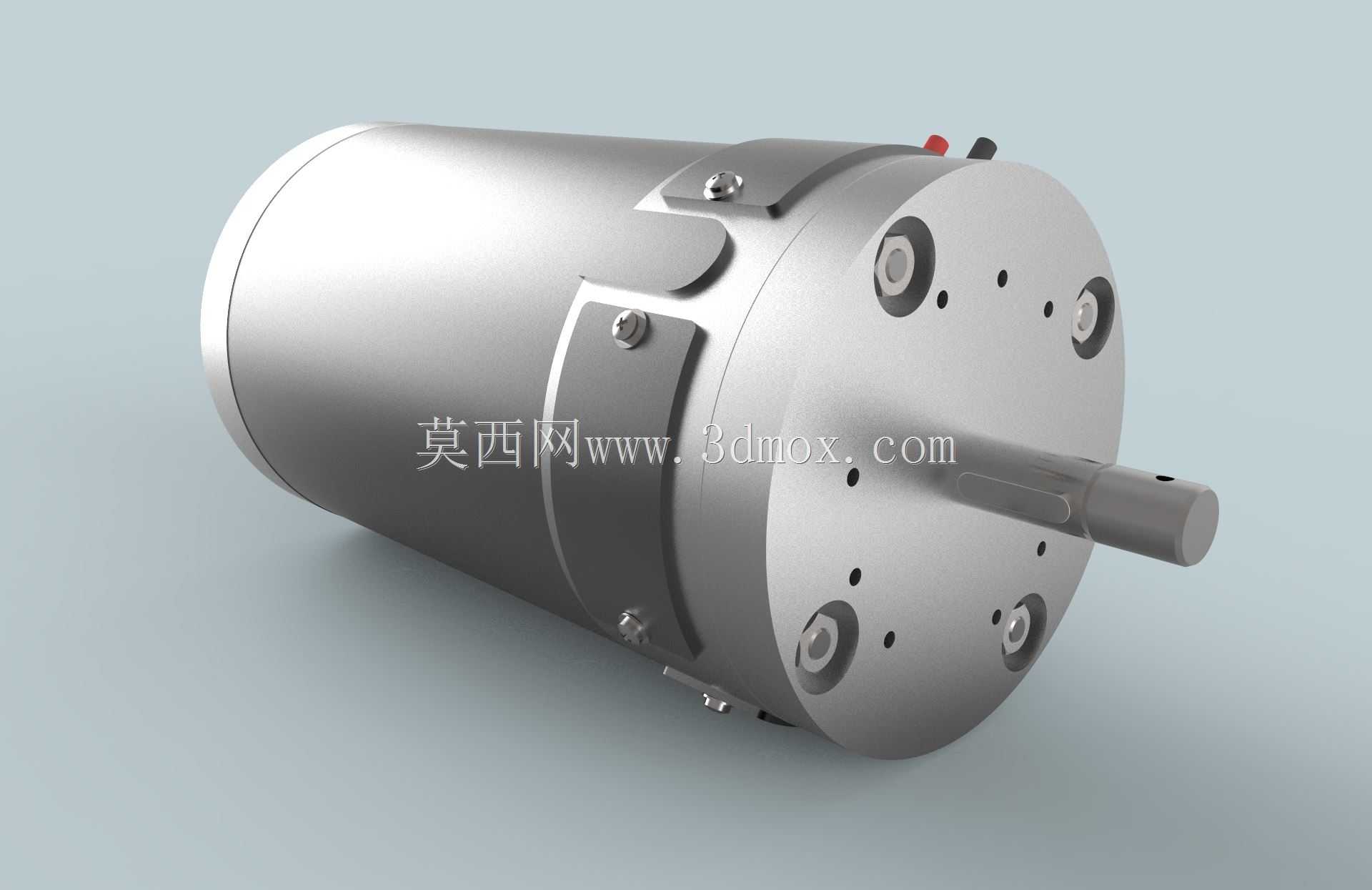

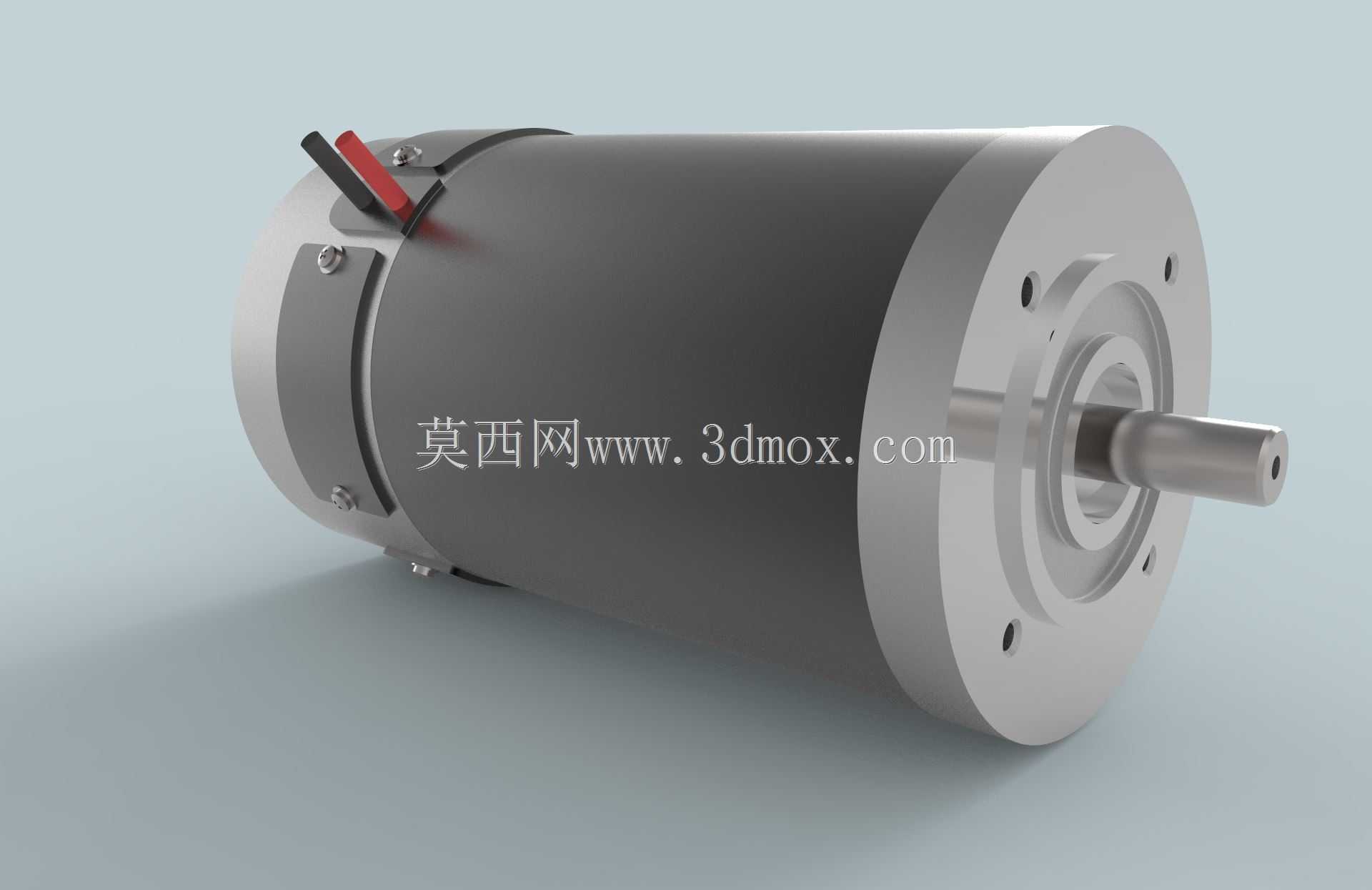

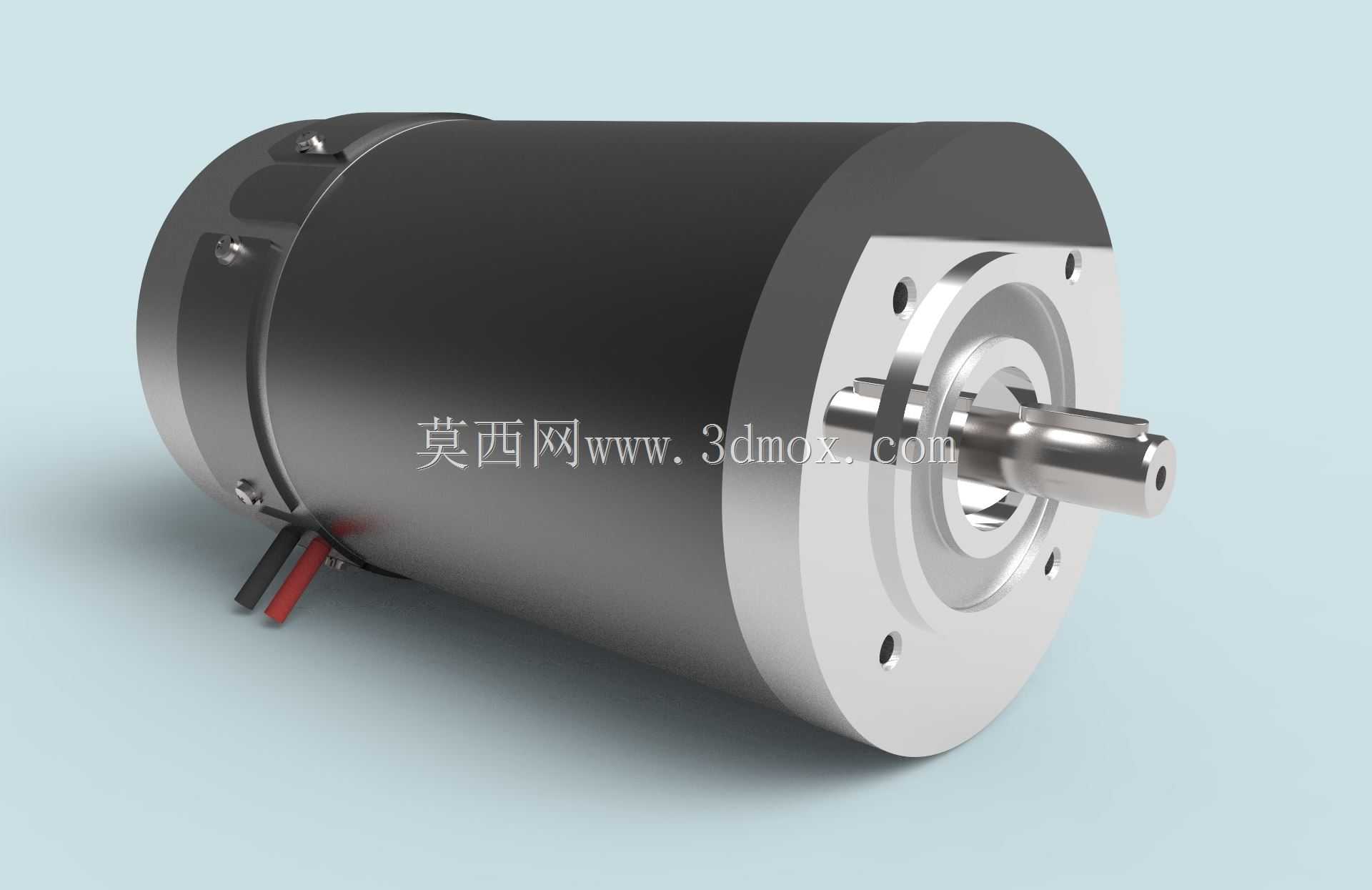

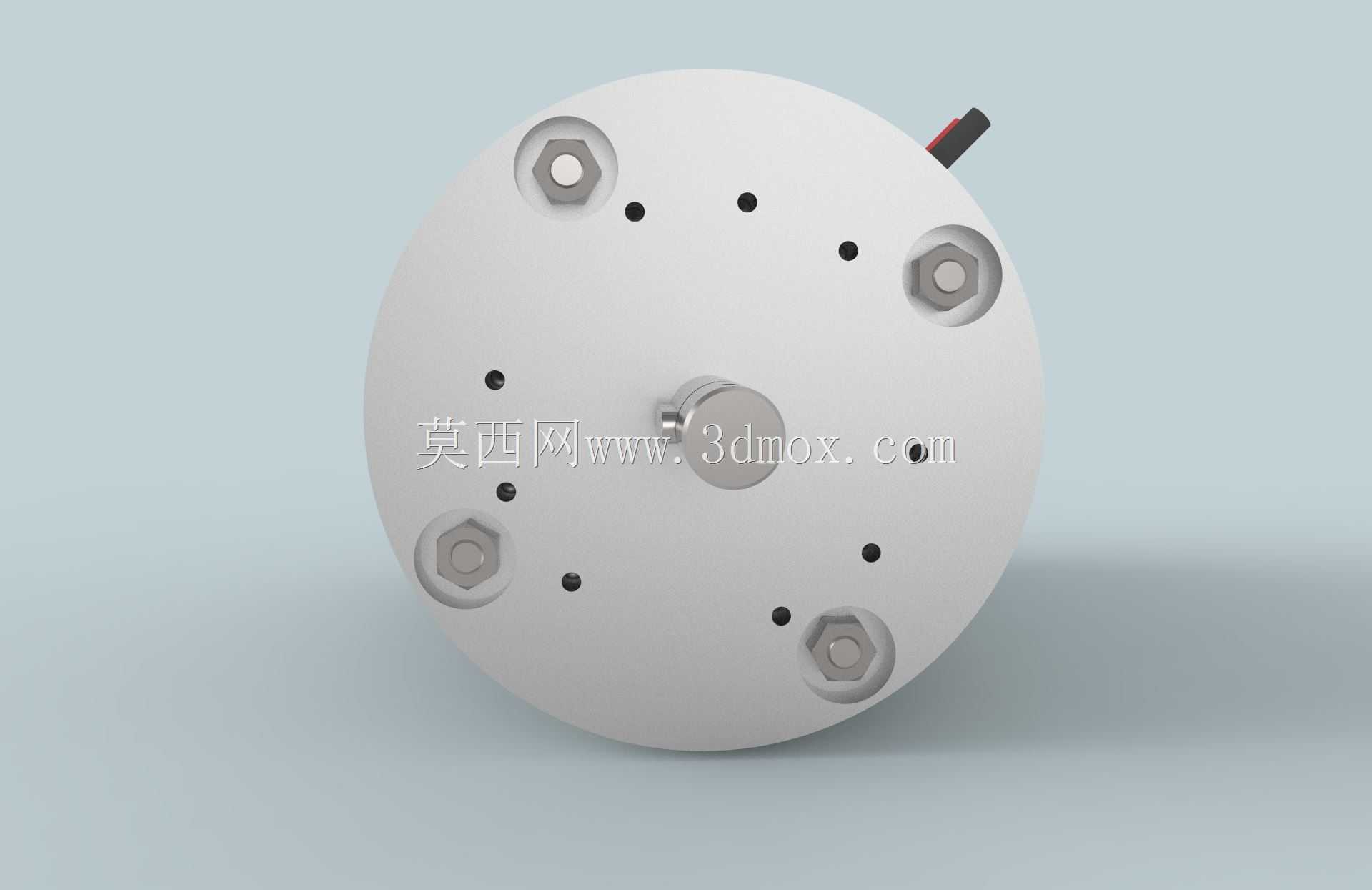

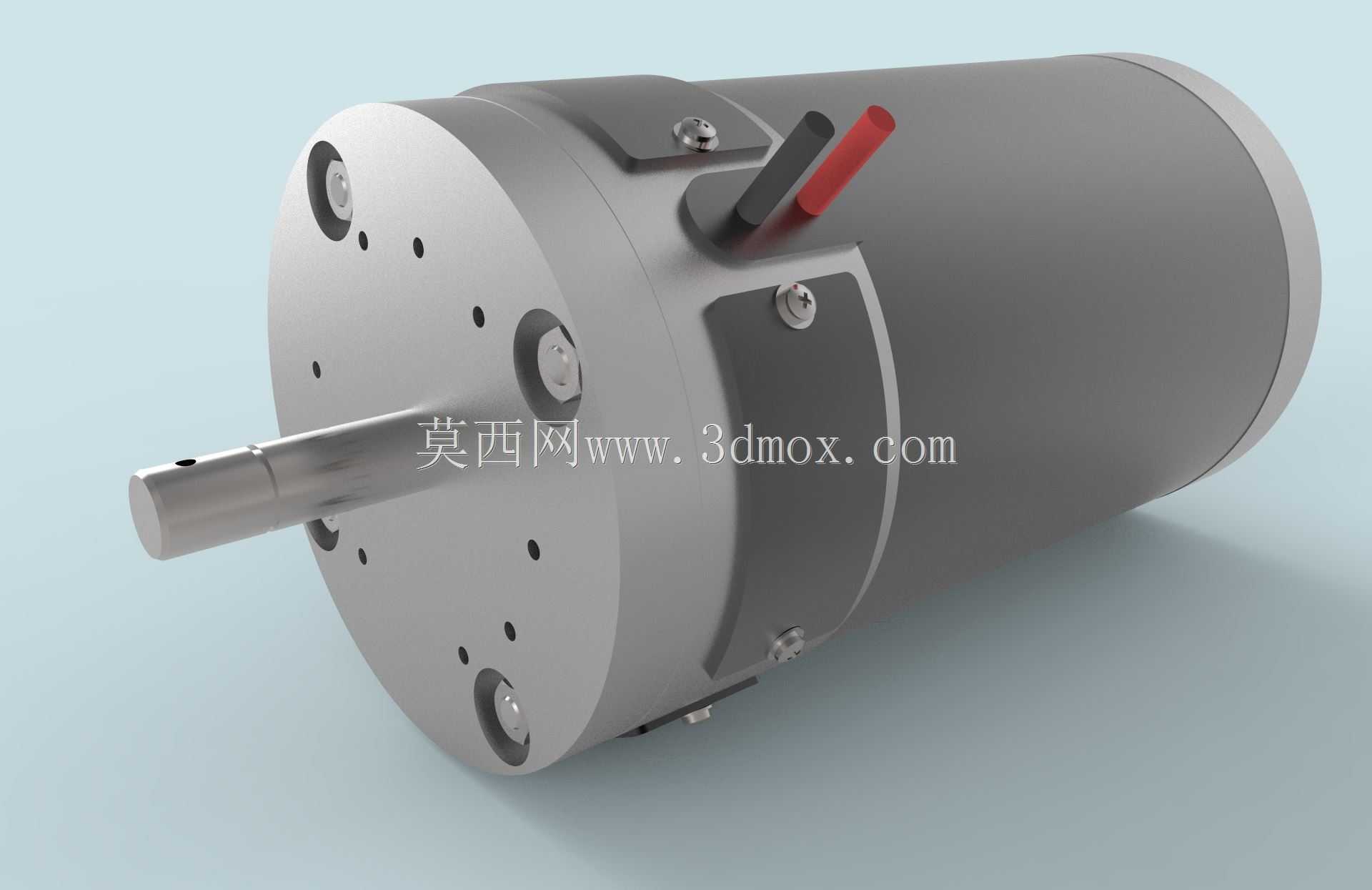

这款Rotomag旗下HK系列直流电机，在轻工输送、小型自动化专机、户外移动式作业设备里的出镜率相当高，不少做非标设备的工程师做动力选型时，都会把它纳入小功率直流驱动的备选清单。从结构设计来看，整机采用圆柱形封闭式机壳，两端端盖通过螺栓与机壳主体锁紧，既保证了内部定子、转子组件的同轴度，也能阻挡车间粉尘、少量飞溅液体侵入绕组区域，适配多数普通工业车间的使用环境。机壳中部设置的两个独立接线盒，分别对应电枢绕组与励磁绕组的接线端子，接线盒盖板通过沉头螺栓固定，现场布线时可以直接从设备走线槽引线接入，不需要额外改动电机本体的出线结构。输出轴采用单出轴光轴设计，轴伸端预留了键槽安装位，既可以通过键连接传递扭矩，也能适配联轴器、同步带轮等不同的传动连接方式，轴肩位置做了退刀槽处理，避免传动件安装时出现轴向定位干涉。做设备布局时需要注意，这类电机的安装边界要预留出接线盒的操作空间，机壳侧面距离设备钣金内壁至少留出20mm以上的间隙，方便后期维护时拆卸接线盒盖板检查接线状态；端盖位置的安装孔采用通孔设计，可以搭配螺栓从端盖侧穿入固定到安装支架上，也可以选配卧式安装脚座适配不同的安装基面。从功能特性上看，该系列直流电机的调速范围宽，通过调整电枢供电电压就能实现平滑的转速调节，低速运行时扭矩输出平稳，不像部分交流减速电机低速段容易出现抖动问题，很适合用在需要频繁启停、变速调整的工位，比如小型包装线的送料机构、户外作业的小型牵引装置、实验室专用的小型试验台架。设计建模时，绕组部分做了简化的实体化处理，没有还原每一根漆包线的细节，重点还原了机壳、端盖、接线盒、输出轴、固定螺栓这些外部装配结构，安装孔位、轴伸尺寸、接线盒位置都和实物保持一致，工程师做设备总装时可以直接调用这个模型做干涉检查，不需要再反复核对样本上的二维尺寸。另外机壳表面的散热筋做了等距分布设计，连续运行时可以通过机壳表面自然散出绕组产生的热量，不需要额外加装散热风扇，进一步缩小了整机的轴向尺寸，对于安装空间局促的小型设备来说，这个设计点能帮结构工程师省出不少布局空间。做传动匹配时要注意，输出轴的径向负载不能超过样本标注的允许值，带轮或者齿轮的安装位置要尽量靠近端盖侧的轴承位，减少轴伸端的悬臂长度，避免长期运行出现轴变形、轴承过早磨损的问题。
