汽车用驱动电机爆炸结构展示

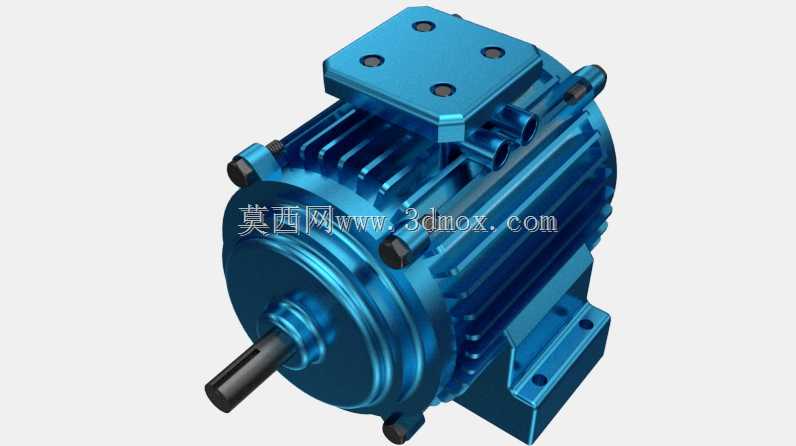

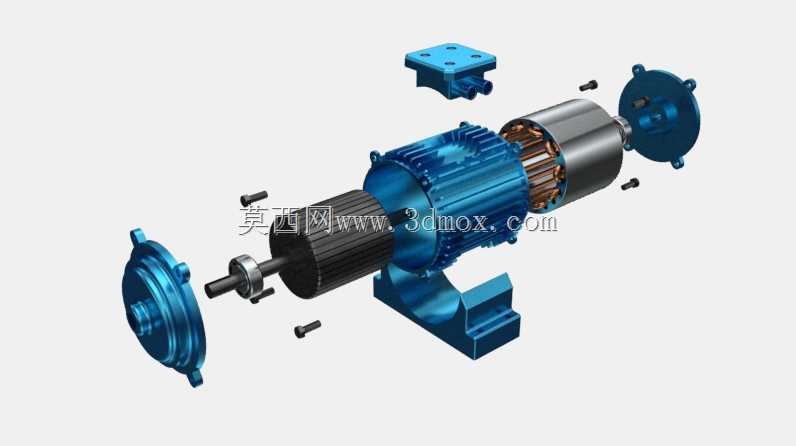

这款驱动电机的结构拆解模型，完整呈现了车用电机从外装配件到核心电磁部件的全部组成，在新能源汽车动力系统选型、教学演示以及结构逆向参考场景中都有很高的实用价值。从实际装车用途来看，这类电机主要承担车辆行驶过程中的电能到机械能转换输出，适配乘用电动车的前置或后置动力布局，也可经过参数调整后用于低速工程车辆的动力单元。

设计层面上，模型还原的散热机座采用轴向筋条结构，能够在车辆行驶过程中利用迎面气流带走绕组工作产生的热量，避免持续高负荷工况下出现磁钢退磁、绝缘层老化加速的问题。两端的压铸端盖预留了轴承安装位，与机座的止口配合采用小间隙公差设计，既保证转子转动的同轴度，也能降低装配过程中的对位难度，端盖上的安装凸耳对应整车悬置的连接点位，孔位间距按照主流乘用车的安装边界做了适配，可直接匹配常规的三点式悬置支架。

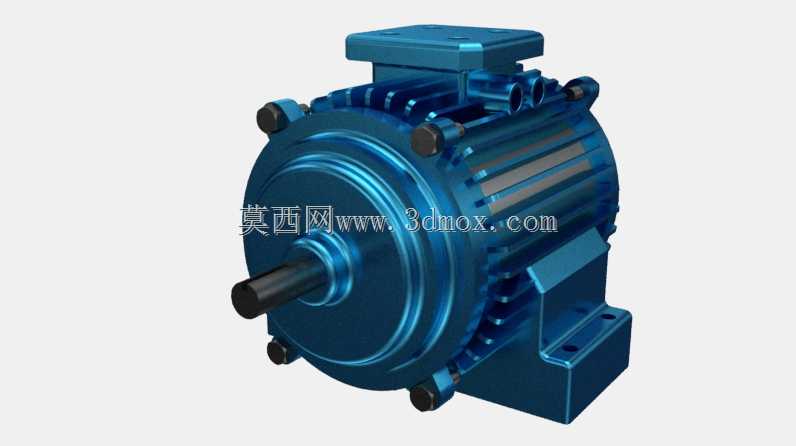

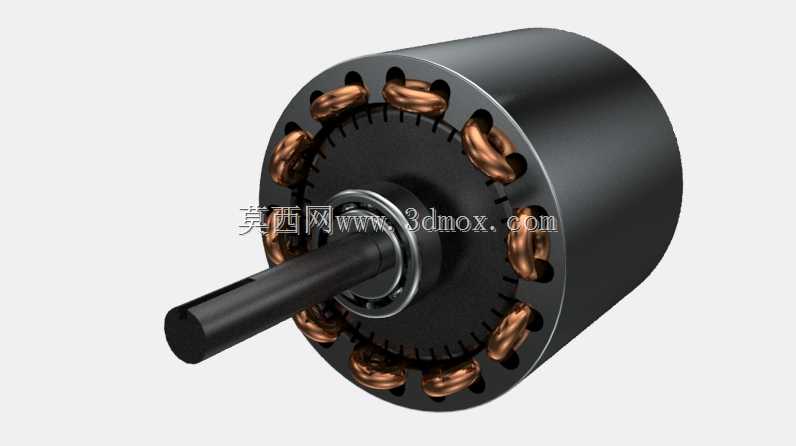

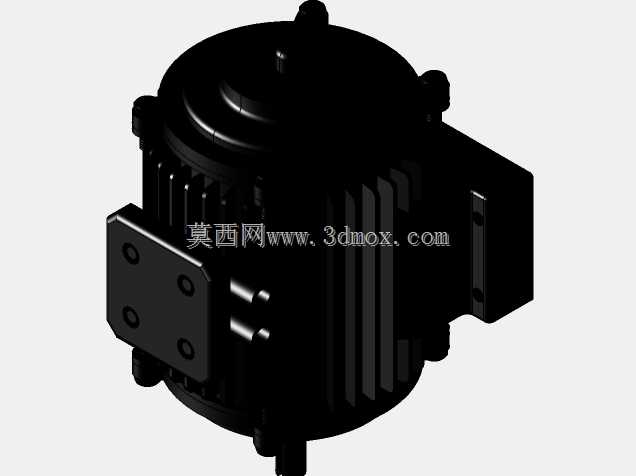

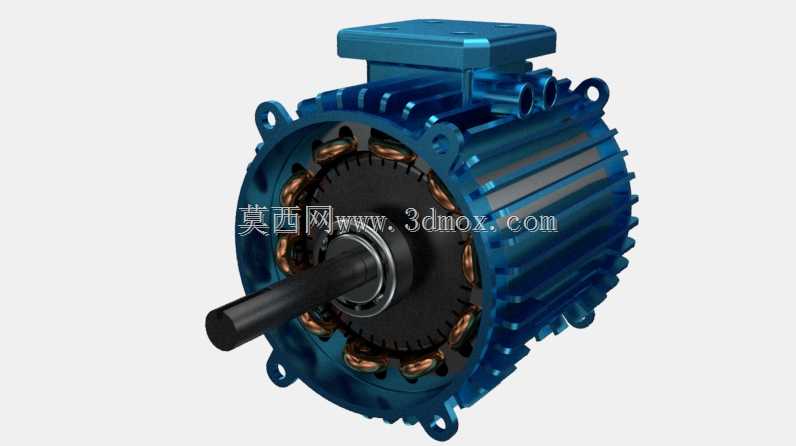

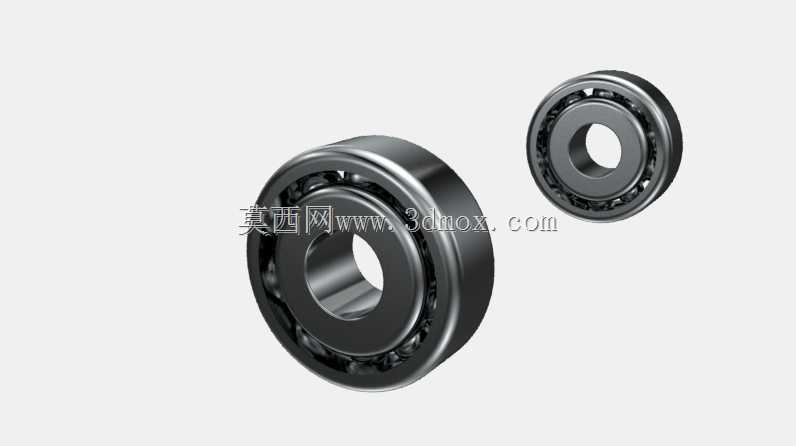

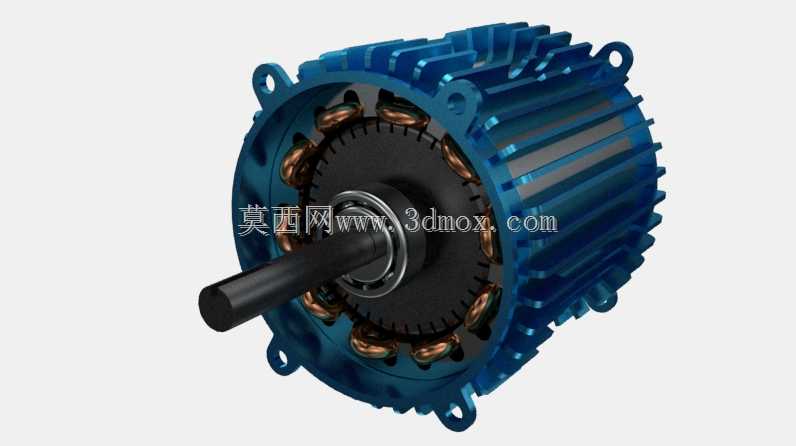

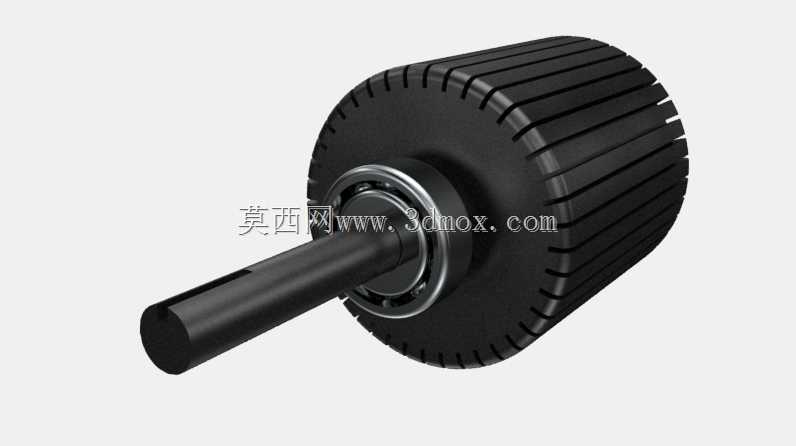

拆解后的结构清晰展示了定子绕组的排布方式、转子磁钢的嵌装结构，以及输出轴与转子铁芯的过盈配合关系，尾部的接线盒模块单独拆分呈现，能够直观看到高压接线端子的固定结构与密封槽设计，这部分结构直接关系到整车高压系统的防护等级，在实际设计中需要兼顾接线操作便利性与涉水工况下的密封可靠性。输出轴端的轴承选用深沟球轴承搭配止推垫片的组合，能够承受径向载荷与车辆加减速过程中产生的轴向窜动力，延长电机的维护周期。

从安装边界来看，模型呈现的电机整体轴向尺寸控制在紧凑区间，径向最大尺寸为机座散热筋的外圆直径，能够适配乘用车前舱或后副车架的有限安装空间，底部的安装脚座设置了长条形调节孔，方便装车过程中调整传动半轴的同轴度，抵消车架加工带来的装配误差。所有外露的紧固件均采用内六角圆柱头螺钉，对应沉头孔设计能够避免螺钉突出机座表面，减少周边管线布置时的干涉风险。
