风力涡轮机转子轮毂铸造结构三维数模

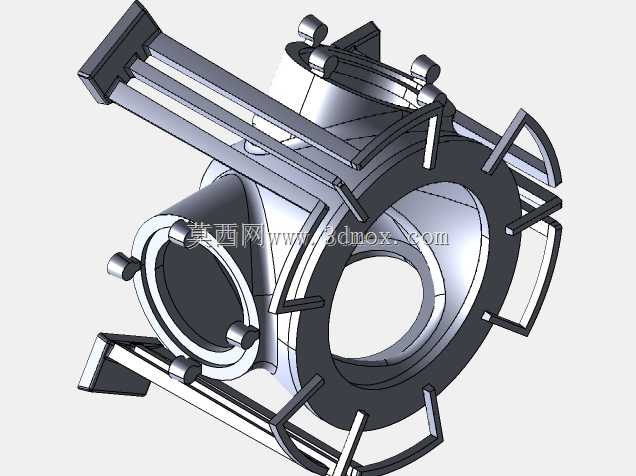

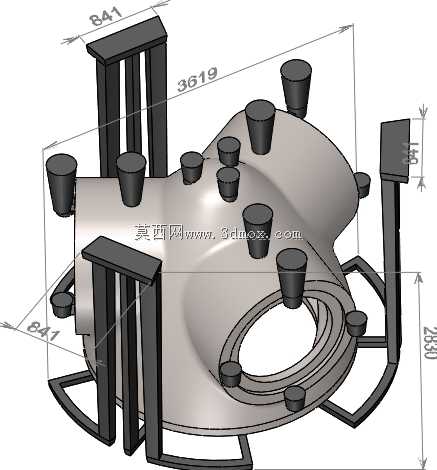

在风电装备的核心传动链路里，转子轮毂是连接叶片与主轴的关键承载构件，长期承受交变气动载荷、重力载荷与复杂工况下的冲击载荷，其铸件质量直接决定整台风机的运行寿命与可靠性。本次构建的轮毂铸造数模，完全围绕砂型铸造的工艺逻辑搭建，所有附加结构均服务于实际铸造生产的成型需求，而非最终机加工后的成品状态。从结构设计逻辑来看，数模上分布的多组柱状凸起，对应铸造工艺里的冒口设置，位置精准匹配轮毂厚大截面的热节区域，能够在金属液充型后实现顺序凝固，有效避免铸件内部出现缩孔、缩松等缺陷，保障厚壁位置的金属致密度；外围布置的框架式结构为铸造砂芯的定位支撑结构，可在合箱过程中为砂芯提供稳定的定位基准，防止浇注过程中砂芯漂浮、偏移，保证铸件壁厚均匀度符合设计公差要求。从尺寸边界来看，该轮毂铸件的最大轴向跨度达到3619mm，径向两侧的支撑定位面间距为841mm，总高度方向尺寸为2830mm，属于大型厚壁球铁铸件范畴，所有工艺结构的尺寸设置都匹配大吨位风机的轮毂规格，安装接口位置的环形法兰结构预留了足够的加工余量，能够适配后续机加工工序的装夹定位需求，法兰端面上分布的小凸台对应螺栓孔的铸造成型位置，可减少后续机加工的材料去除量，降低生产环节的加工成本。在实际应用场景中，该数模可直接导入铸造仿真软件开展充型、凝固过程模拟，提前预判金属液流动前沿的卷气、夹渣风险，优化浇注系统的流道设计；也可作为铸造工艺装备设计的基准，用于制作砂箱、芯盒等工装的三维结构，保障工装与铸件的匹配精度。不同于常规的成品零件数模，该模型完整还原了铸造生产全流程所需的工艺结构，没有省略任何生产环节需要参考的特征，结构工程师可基于此模型开展工艺迭代，铸造工艺人员可直接用于仿真验证，省去了从成品数模反向推导铸造工艺结构的重复工作，能够有效缩短大型风电轮毂铸件的开发周期，降低工艺试制阶段的试错成本。模型上所有工艺结构的位置、尺寸都经过铸造工艺性校核，不存在尖角、壁厚突变等容易引发铸造缺陷的结构，相邻冒口之间的补缩距离覆盖范围完全覆盖轮毂的所有厚大截面，支撑结构的布置避开了后续机加工的走刀路径，不会对后续工序产生干涉。
