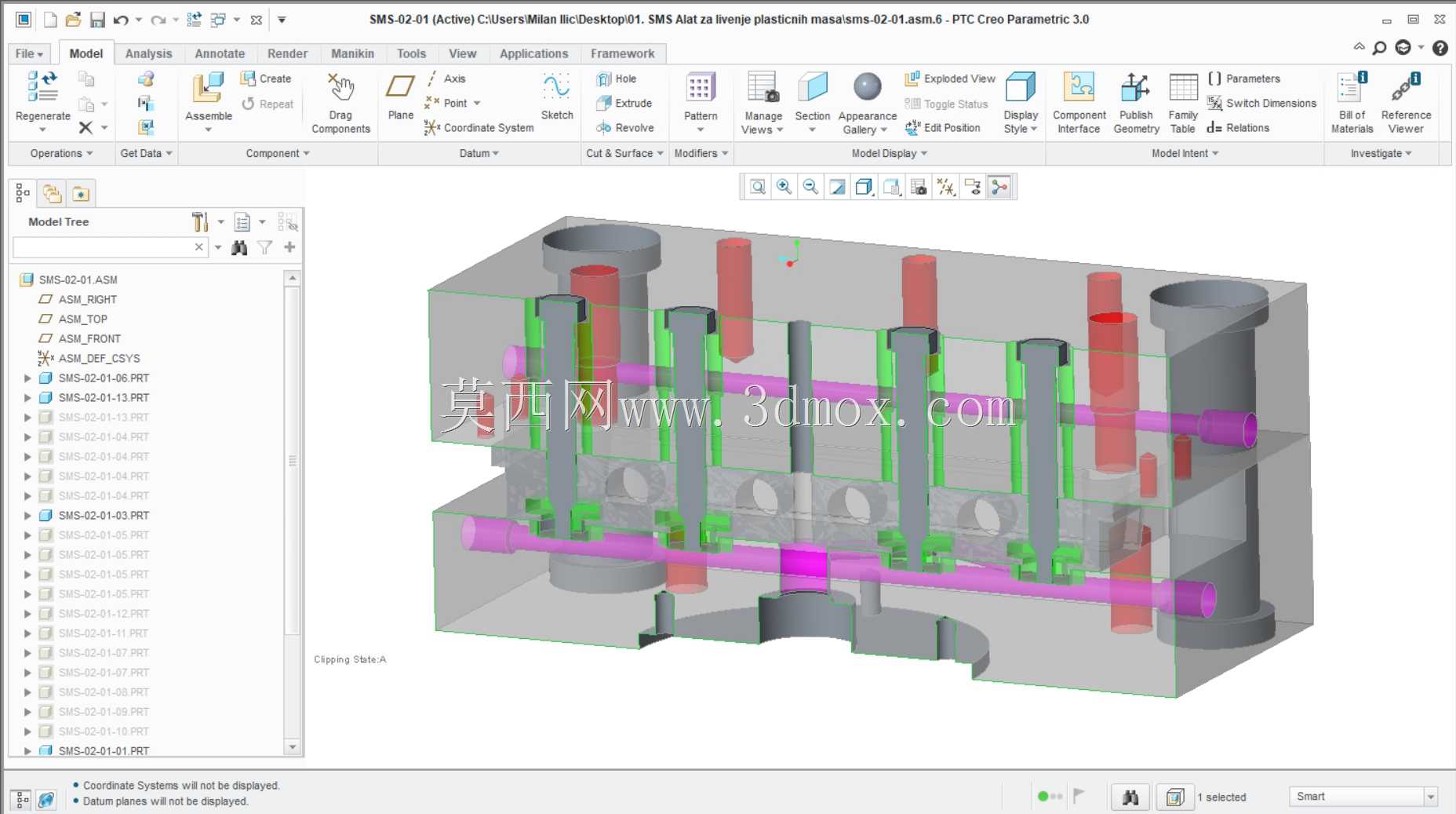

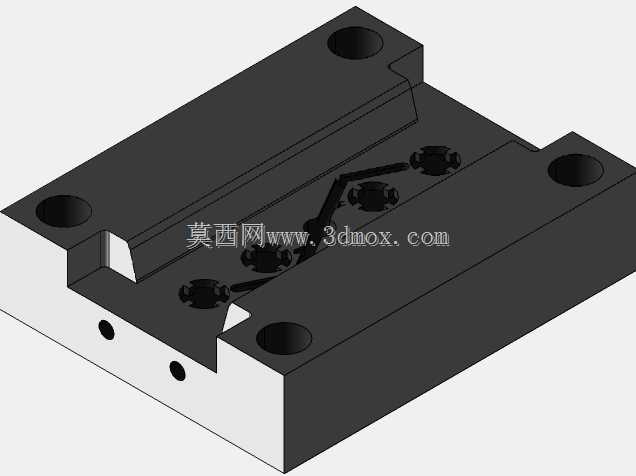

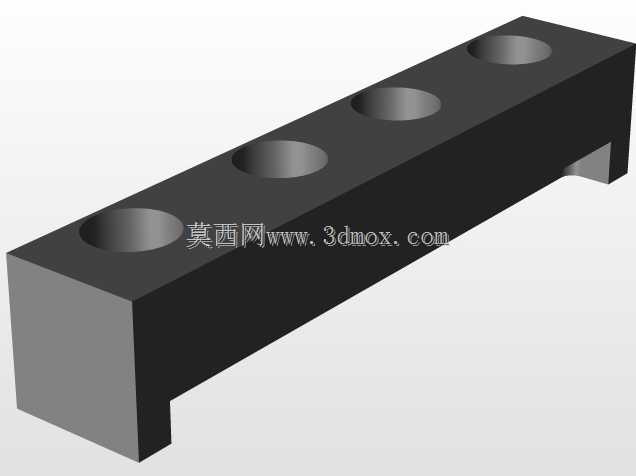

小型塑料件铸造用成型工装结构

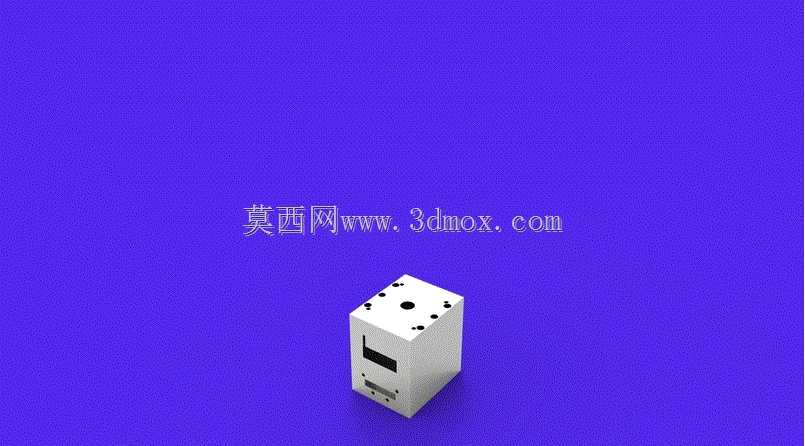

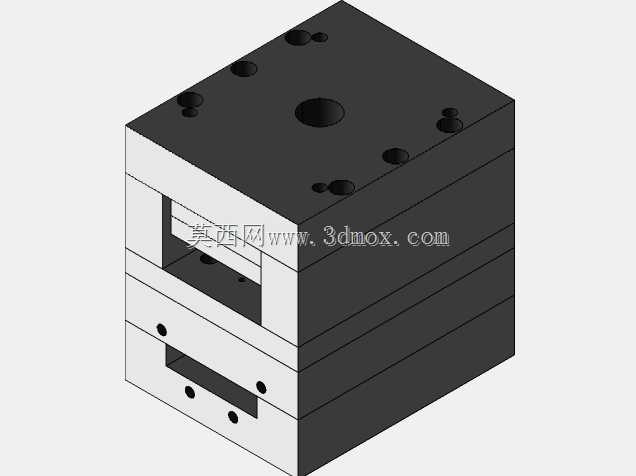

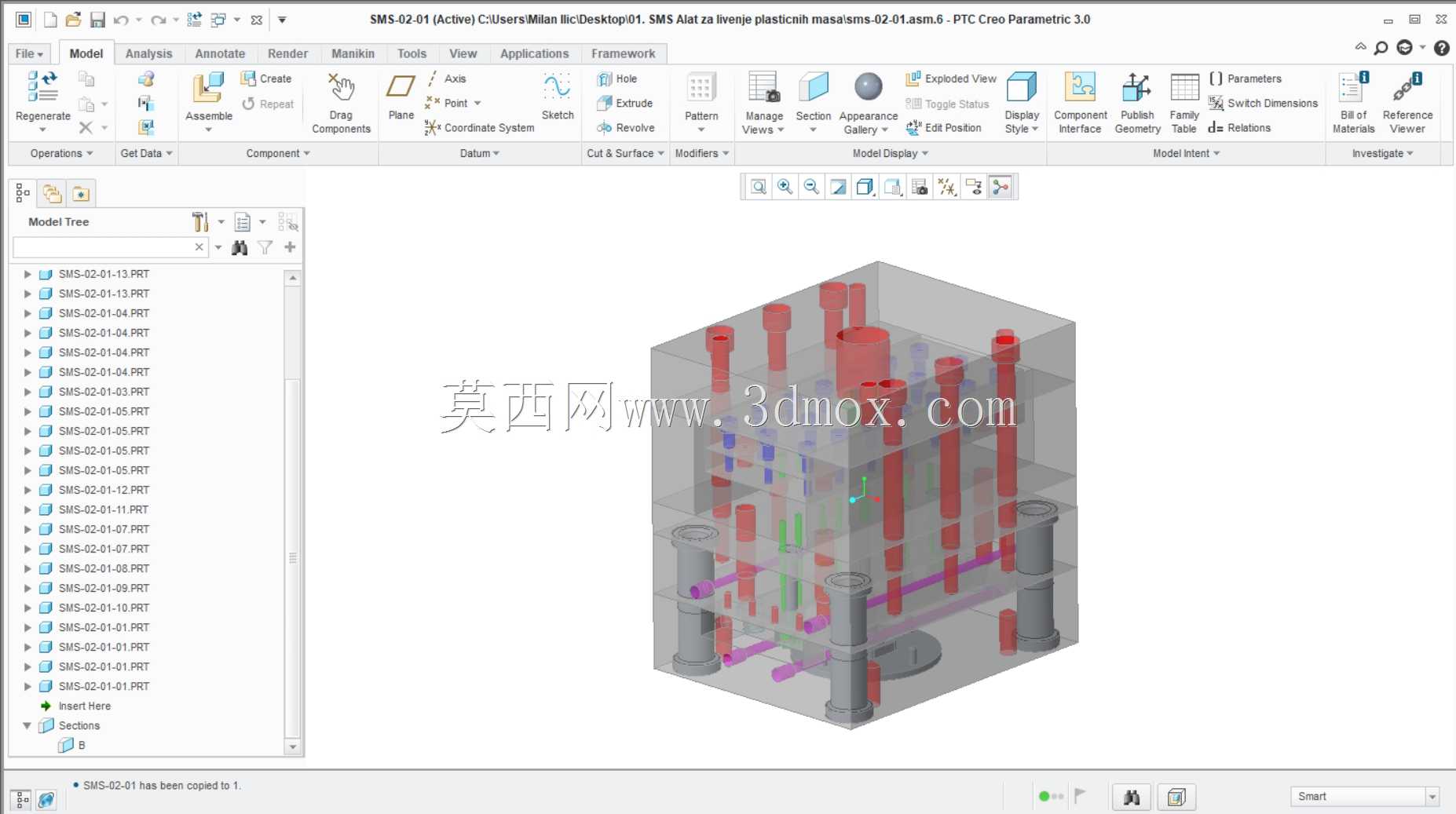

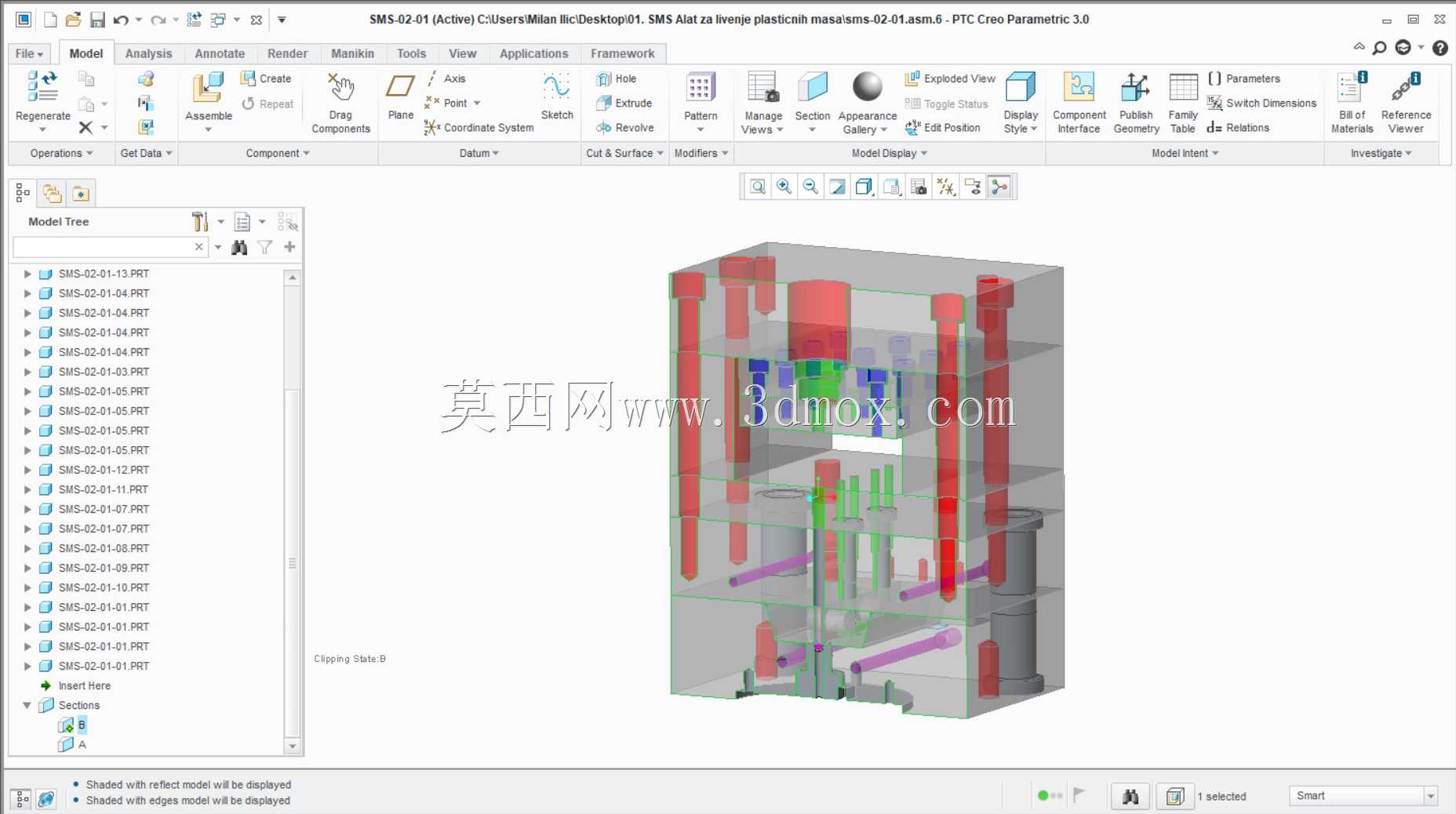

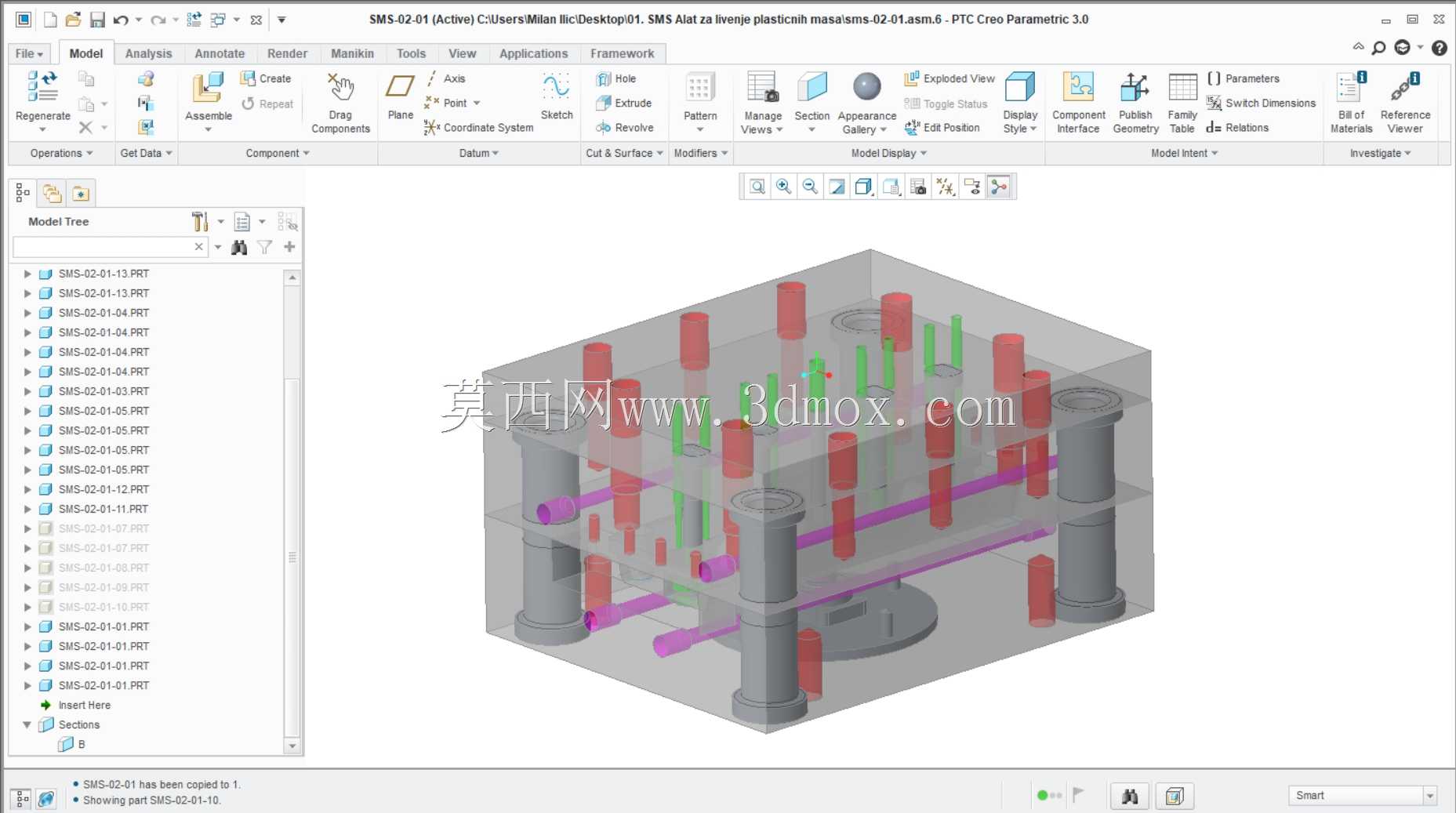

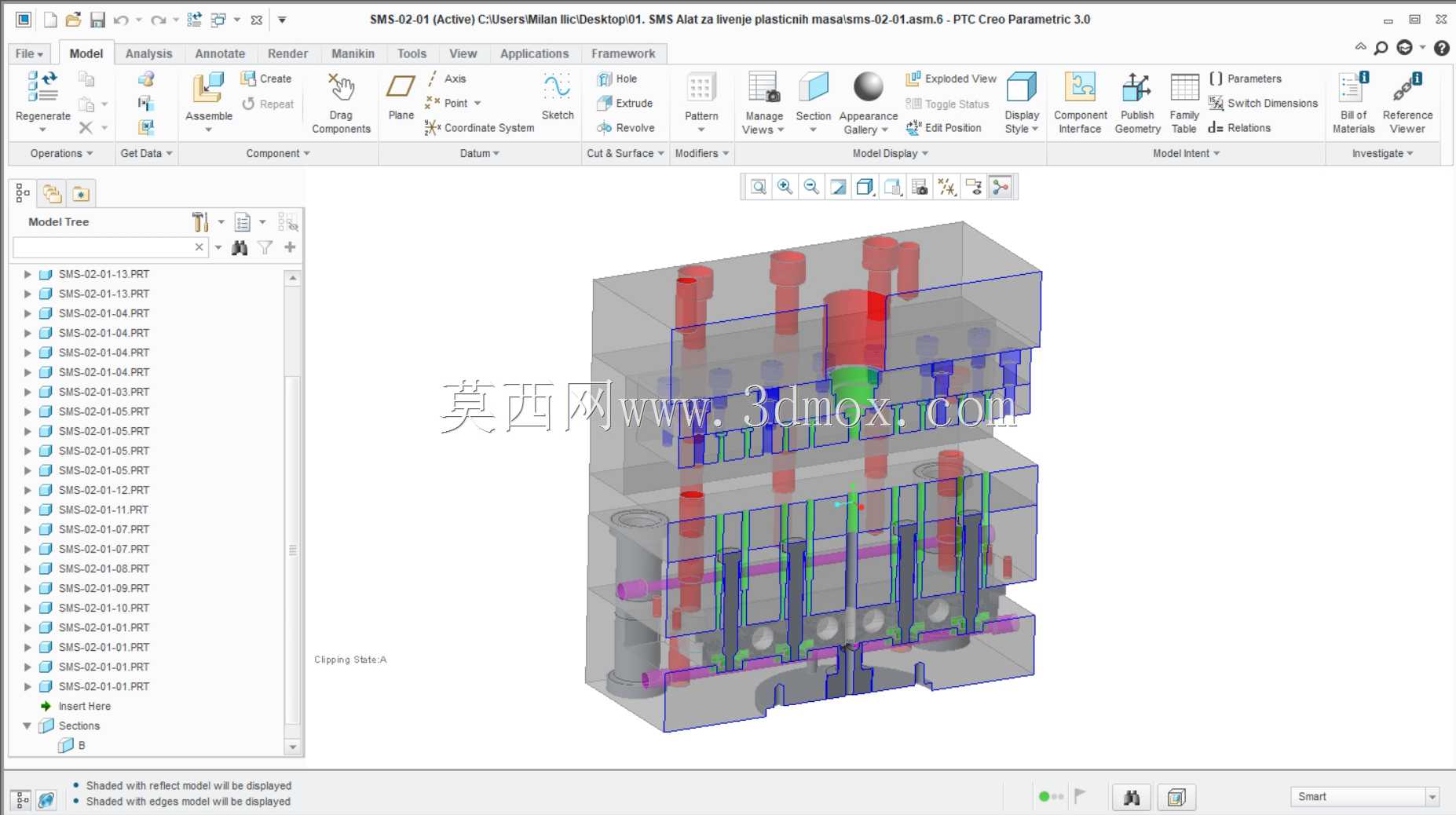

这套工装主要面向小尺寸热塑性塑料件的小批量试制、实验室打样场景，适配教学实训、产品研发阶段的快速成型需求，可直接安装在常规手动压合台架上使用，无需额外定制专用安装基座。从结构设计来看，整体采用方正的立方体主体布局，主体外壳采用等壁厚设计，壁厚控制在3mm左右，既保证结构刚性，又能控制整体重量，单人即可完成搬移与工位切换。主体顶面预留多组定位孔与流道接口，定位孔采用H7公差加工，可与不同规格的成型模芯快速配合，无需额外调整同轴度，流道接口采用标准锥面密封结构，更换模芯时不会出现溢料问题。主体正面设置有操作按键与出料槽，按键采用下沉式安装设计，按键边缘与外壳间隙控制在0.2mm，避免操作时卡滞，同时预留防尘倒角，减少车间粉尘进入内部结构的概率；出料槽采用倾斜15度的导向设计，成型后的塑料件可顺着槽体滑出，无需手动抠取，降低操作烫伤风险。设计过程中优先考虑了操作的便捷性，所有操作部件均布置在正面与顶面的人体工学操作范围内，操作人员站立作业时无需弯腰或侧身即可完成按键操作、模芯更换、取件全流程。安装边界方面，主体底部预留四个M5的安装螺纹孔，孔位间距为80mm*60mm，适配常规的小型台架安装孔位，整体外形尺寸控制在100mm*80mm*120mm以内，占用工位面积极小，可放置在常规实训台、研发工作台上使用，不会占用过多操作空间。内部流道采用等截面设计，减少熔料流动阻力，同时流道转角处均做R2圆角过渡，避免熔料滞留导致的烧焦、冷料痕问题，成型时熔料可快速充满模腔，成型周期比同规格简易工装缩短15%左右。模芯配合面采用定位销加平面贴合的双重定位方式，合模时的平行度误差可控制在0.02mm以内，成型后的塑料件飞边厚度小于0.05mm，后续无需额外修边处理，可直接用于装配验证。工装侧面预留有观察窗口，可直接观察内部熔料填充状态，方便操作人员判断成型时机，减少废品率。
