环形共模磁环电感线圈三维结构

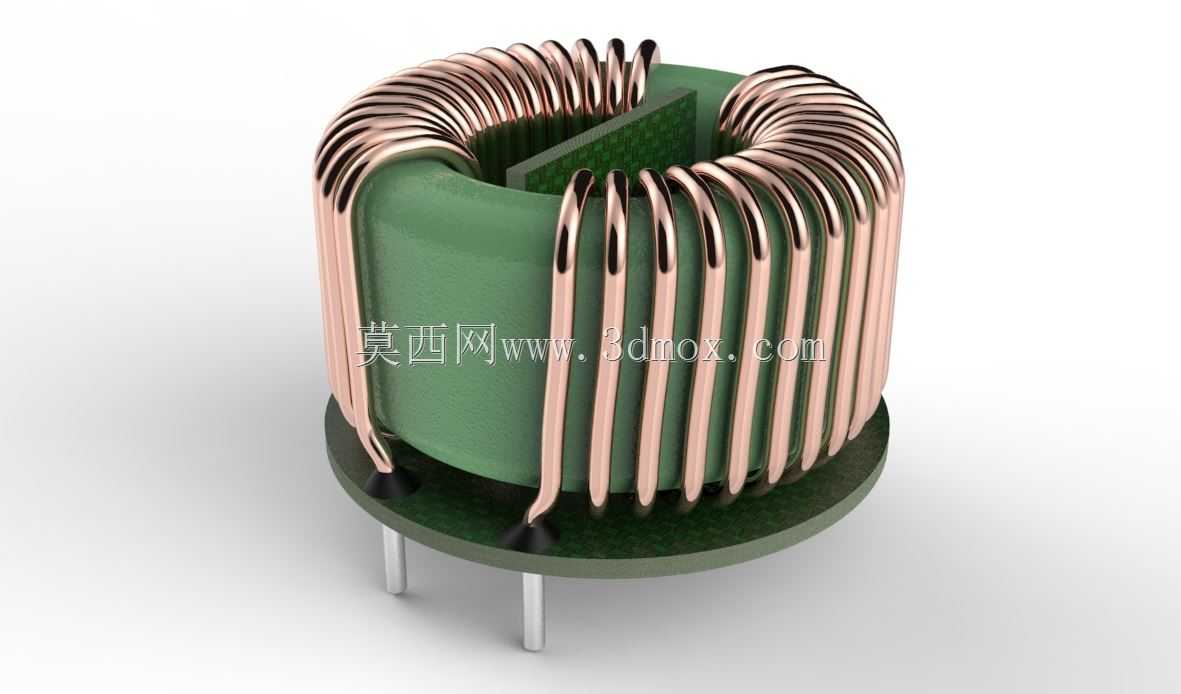

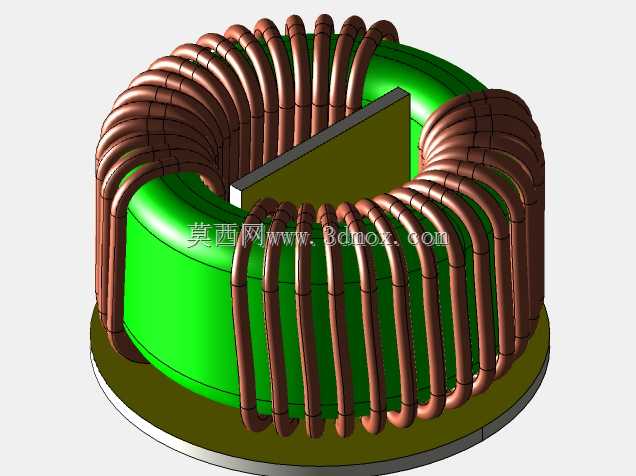

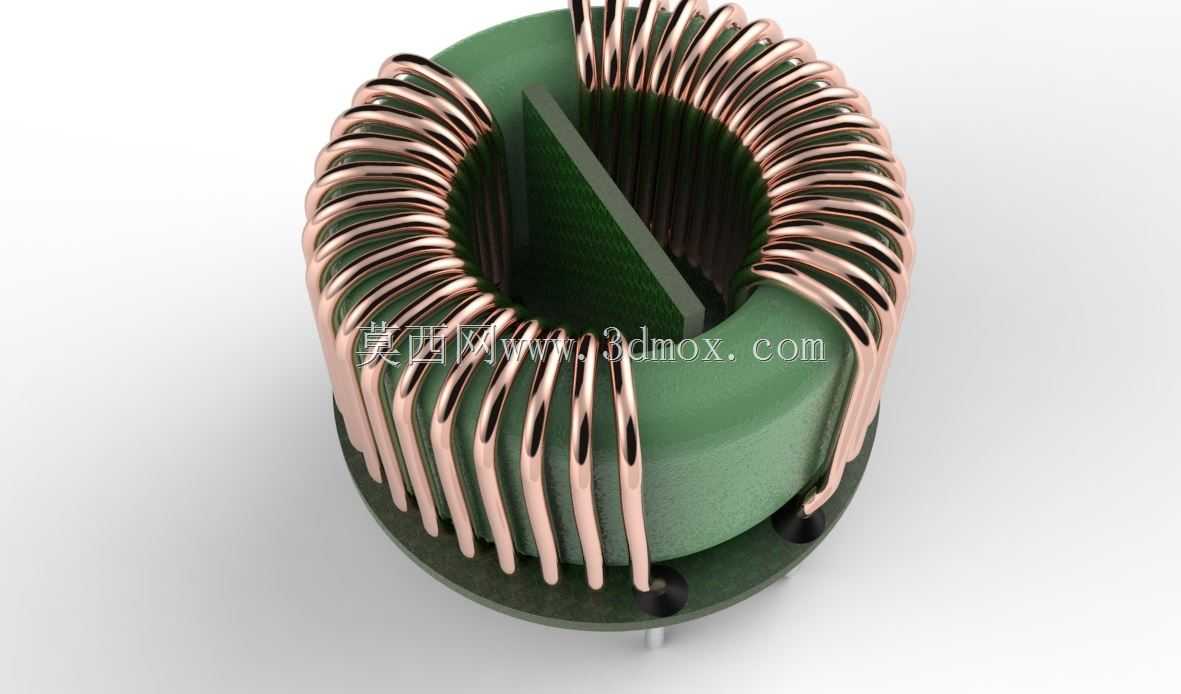

这款磁环电感采用环形铁氧体磁芯作为导磁基体，磁芯外表面做绝缘包覆处理，避免绕线与磁芯直接接触造成匝间短路。绕组采用多股漆包铜线并绕，双线对称绕制的结构能够保证两组绕组的匝数、直流电阻高度一致，在共模干扰信号通过时，绕组产生的磁场同向叠加，呈现高阻抗特性，对差模工作信号则磁场相互抵消，不会对正常电路工作造成额外损耗。从安装结构来看，元件底部设置环氧玻纤绝缘底座，两根直插式引脚垂直固定在底座上，引脚采用镀锡铜材质，适配标准2.54mm间距PCB通孔焊接工艺，安装时引脚穿过PCB板孔后波峰焊即可完成固定，底座与磁芯之间通过耐高温环氧树脂粘接固定，能够承受常规波峰焊的温度冲击，不会出现磁芯脱落、绕组移位的问题。在实际电路应用中，这类电感主要布置在开关电源输入端口、工控设备信号采集端口、变频驱动设备的电源进线端，用来抑制线路上传输的共模电磁干扰，一方面阻断外部电网的干扰信号传入设备内部，影响主控电路、采样电路的稳定工作，另一方面避免设备自身产生的高频干扰信号反向注入电网，干扰同一供电回路下其他电子设备的正常运行。设计过程中需要重点控制绕组的绕制张力，张力过大会导致漆包线绝缘层破损，造成匝间短路，张力过小则绕组松散，会增大元件的整体外形尺寸，无法适配紧凑的PCB安装空间；同时需要保证绕组引出端与引脚的焊接点完全被绝缘漆覆盖，避免高压工况下出现引脚间飞弧放电的问题。磁芯的高度、外径尺寸与底座的安装孔位需要严格匹配，保证元件插装后本体与PCB板面保持垂直，不会出现倾斜导致与周边元件产生装配干涉，绕组的排布均匀度直接影响电感的滤波性能，绕制时需要保证每匝铜线紧密贴合磁芯外壁，相邻线匝之间间隙均匀，避免出现局部绕组堆叠导致的寄生参数偏差。这类插装式磁环电感相比贴片电感拥有更大的额定电流容量，能够在大电流供电回路中稳定工作，广泛适配工业控制电源、车载电子设备、家用变频电器的电路设计需求，建模时还原了绕组的弯曲弧度、磁芯的圆角过渡、底座的纹理细节以及引脚的倒角特征，能够直接用于电路板装配干涉检查、产品BOM可视化展示、电路原理演示等场景。
