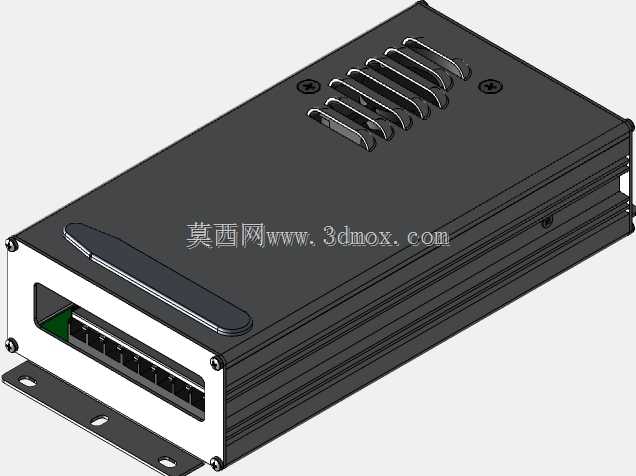

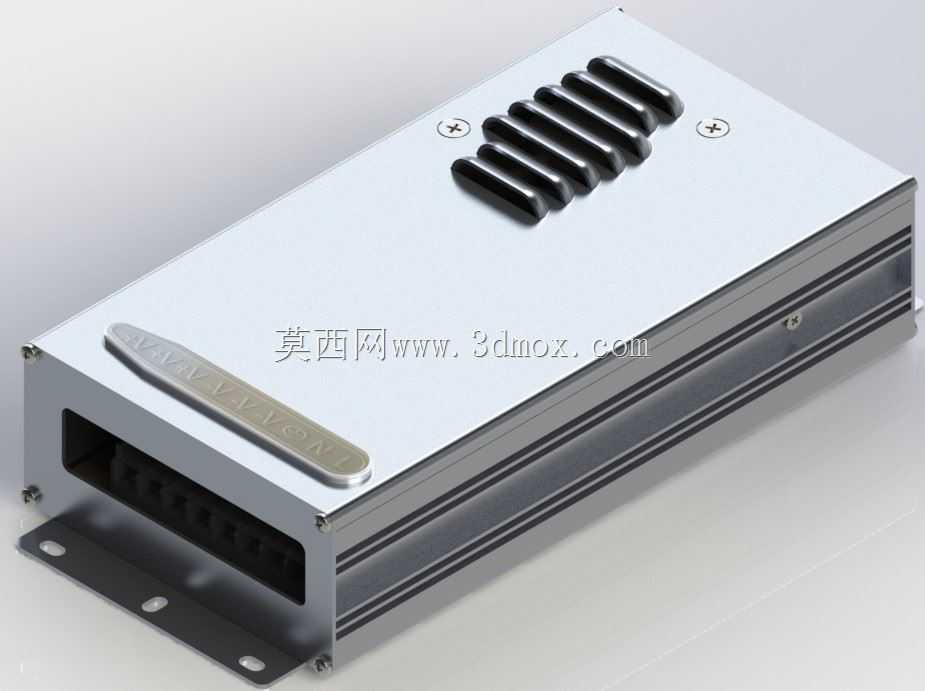

24V500W直流开关电源结构设计

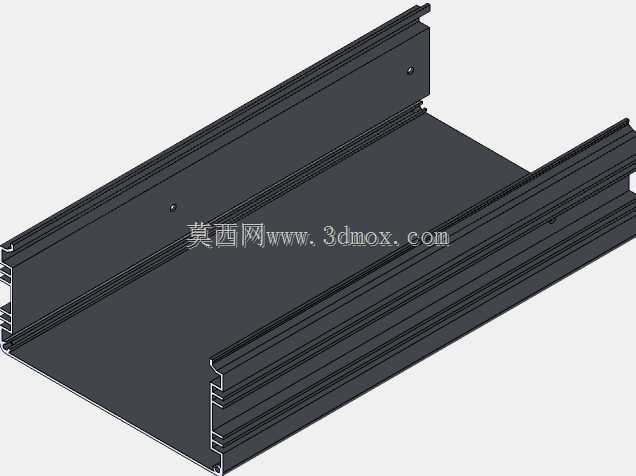

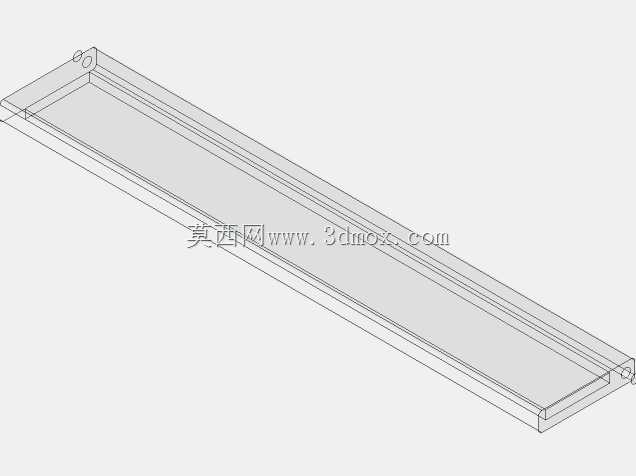

这款直流电源单元在工业控制场景中应用十分广泛，常见于自动化生产线的传感器供电、小型伺服驱动辅助供电、工控板卡直流馈电等场景，也可用于实验室测试台架的固定直流输出供电，适配需要稳定24V直流输入的各类工业负载。从实际使用角度看，这类电源需要在车间复杂电磁环境下保持输出稳定，设计时首先考虑的是壳体的屏蔽效能，金属拉伸外壳一体成型，接缝处做连续导电接触处理，能有效阻隔外界电磁干扰侵入内部电路，同时抑制自身功率器件产生的电磁辐射对外界敏感设备的影响，实际现场使用中，这类电源如果屏蔽处理不到位，很容易干扰邻近的无线通讯模块、高精度传感器信号采集，因此壳体的结构设计除了防护散热，电磁兼容是核心考量点之一。

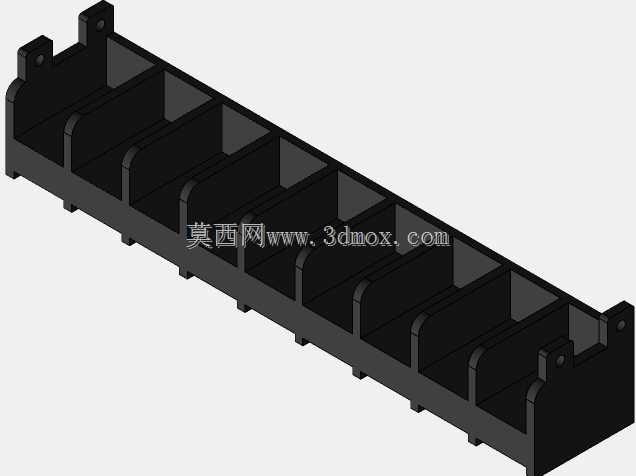

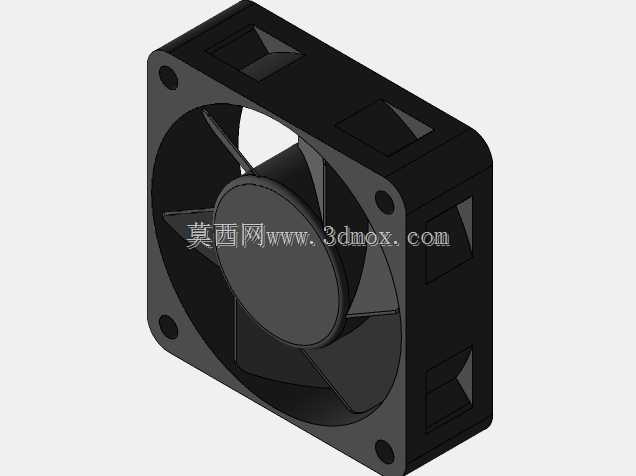

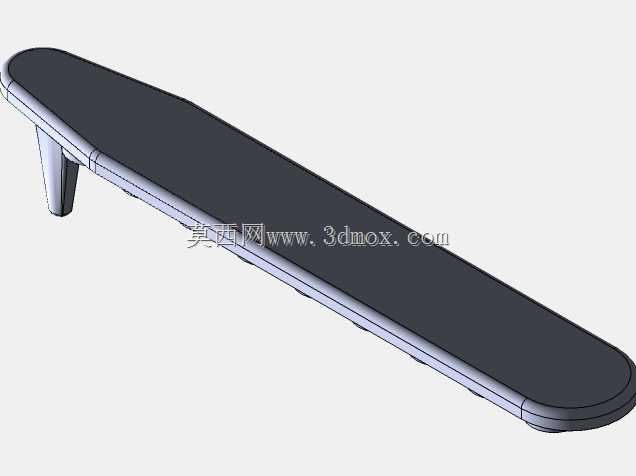

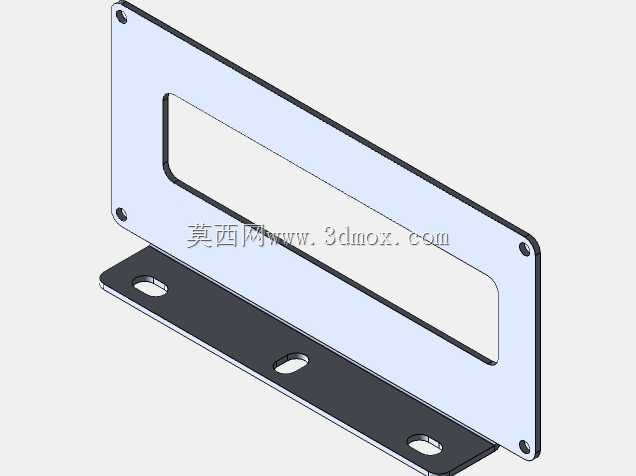

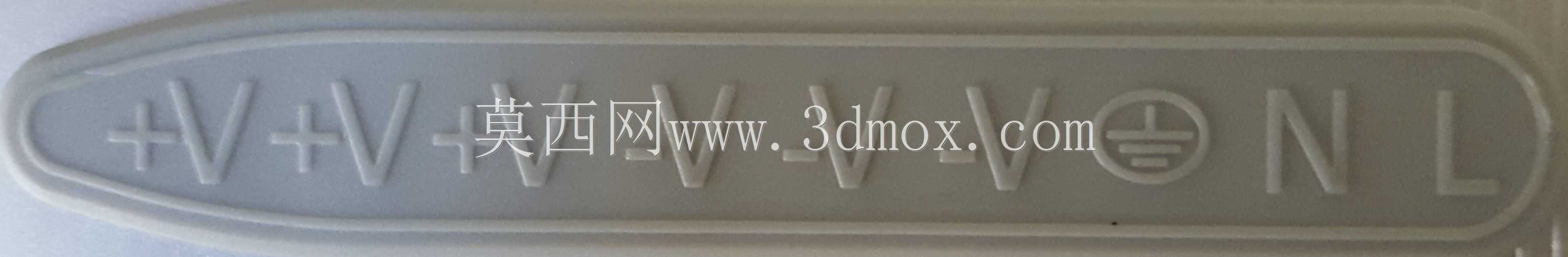

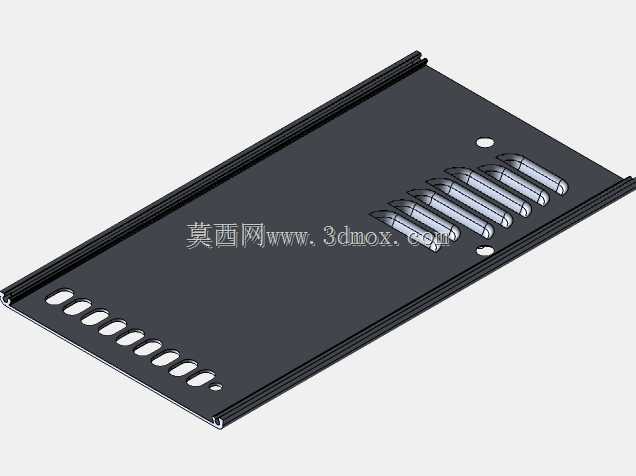

散热结构设计上，上盖直接冲压出凸起的格栅式散热筋，既增加了壳体与空气的接触面积，又不需要额外加装独立散热片，降低整体装配成本，功率器件直接通过导热衬垫贴合在上盖内壁，将工作产生的热量直接传导到外壳整体散出，在21A额定输出电流下，满负载运行时外壳温度能控制在合理区间，避免高温影响周边布线与器件寿命。安装结构采用底部延伸的安装支耳，支耳上预留两个长圆形安装孔，适配不同孔距的安装板固定需求，安装时不需要额外制作转接支架，可直接固定在电控箱内的安装梁、设备机架的预留平面上，安装边界预留足够的接线操作空间，输入端与输出端的接线端子布置在壳体同一侧，接线时不需要在设备两侧预留操作空间，能有效压缩电控箱的整体排布尺寸。

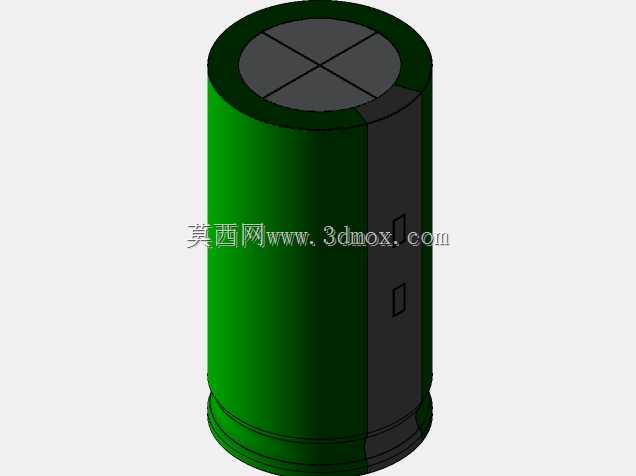

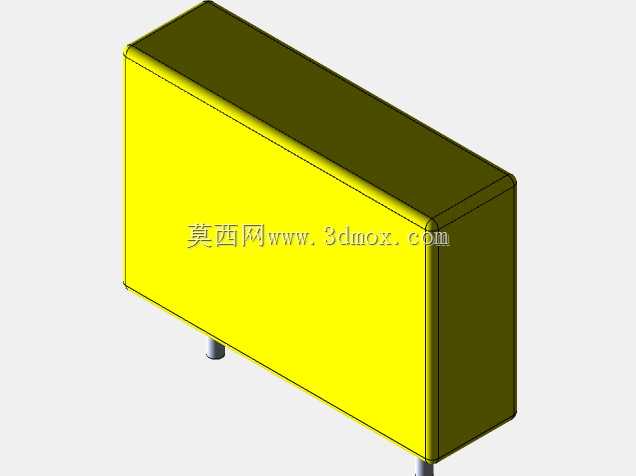

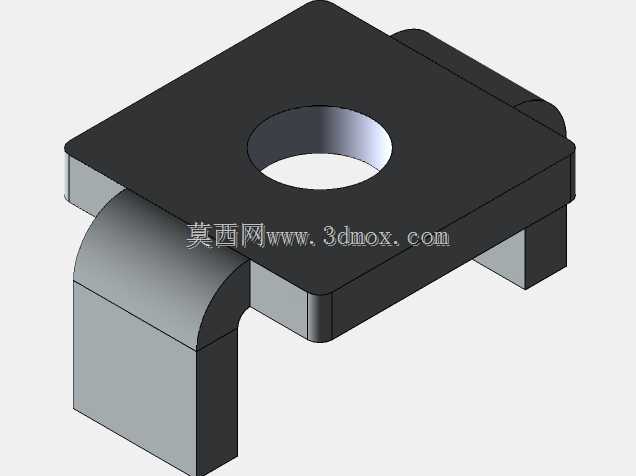

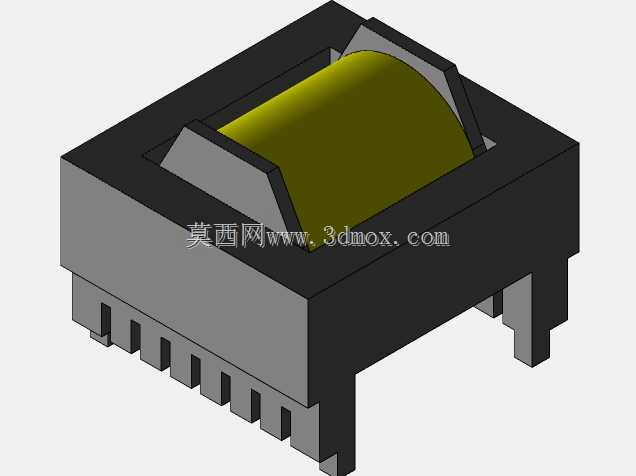

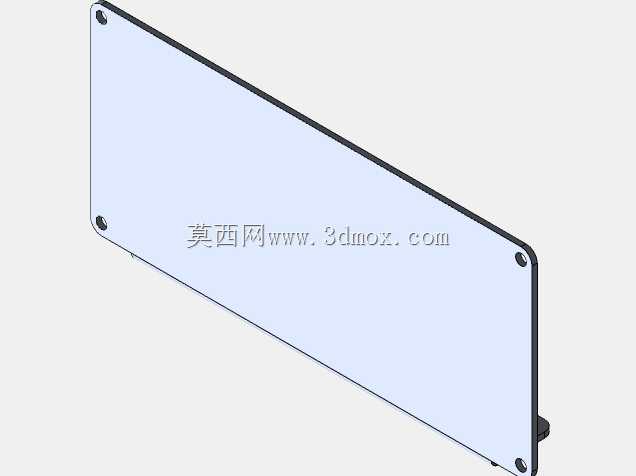

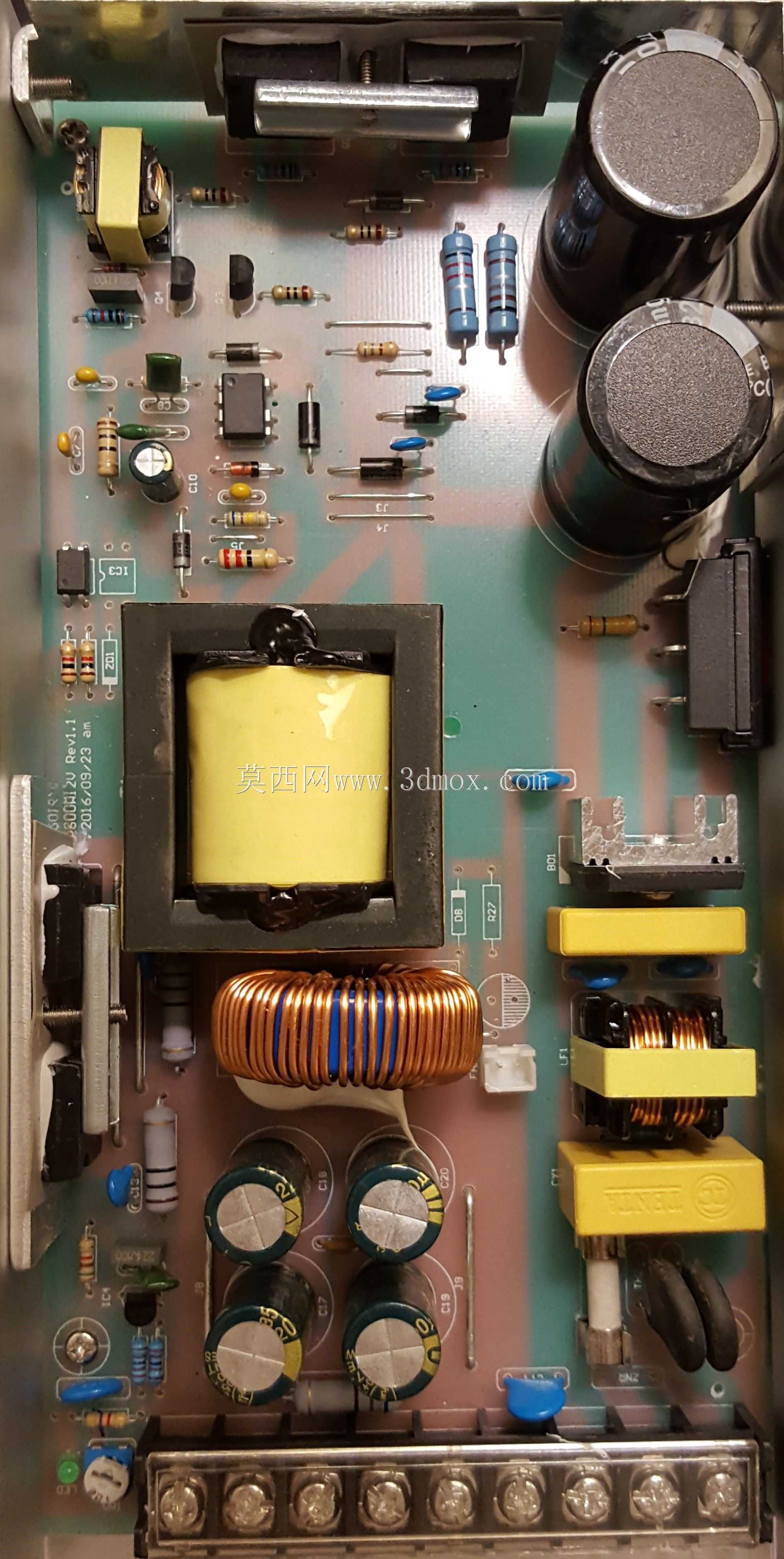

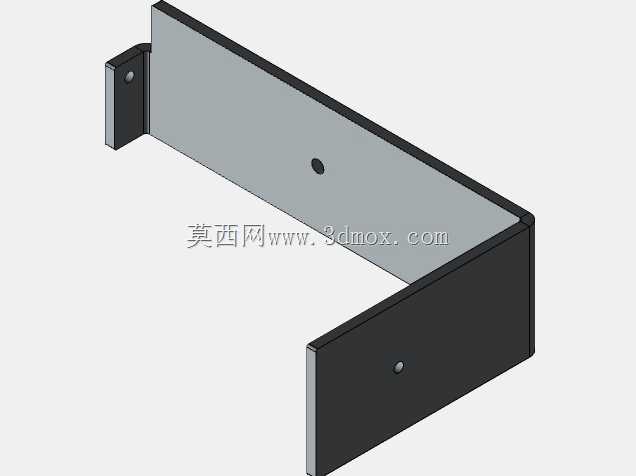

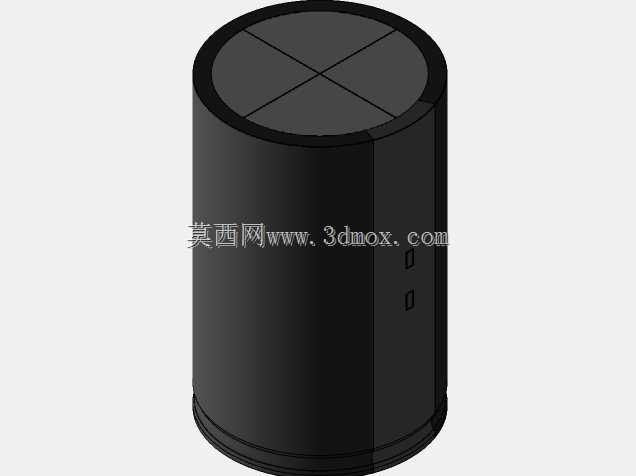

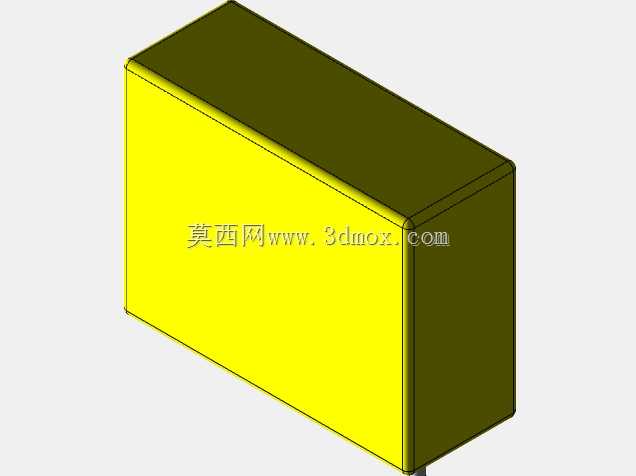

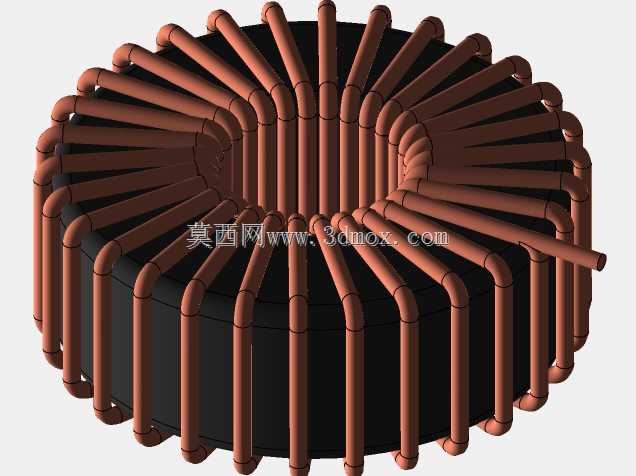

内部电路布局上，整流桥、滤波电容、功率开关管、高频变压器按照电流流向依次排布，缩短大电流回路的走线长度，减少线路损耗与寄生参数影响，输出端的滤波回路靠近接线端子布置，降低输出纹波，保证供电稳定性。壳体侧面做折边咬合结构，装配时不需要额外打胶密封，依靠折边的紧密配合就能达到IP20以上的防护等级，适配车间内无强淋水、无大量导电粉尘的常规安装环境，日常维护时只需要拆开上盖的固定螺丝就能检修内部器件，维护操作十分便捷。这类电源在选型时，除了关注额定输出功率与电压，安装尺寸、散热方式、接线方向都是结构设计阶段需要重点核对的参数，三维建模时需要准确还原安装孔位、端子排布位置、壳体外形尺寸，避免在做电控箱排布设计时出现干涉，导致实际装配时无法安装。
