立式直插高频脉冲变压器三维结构

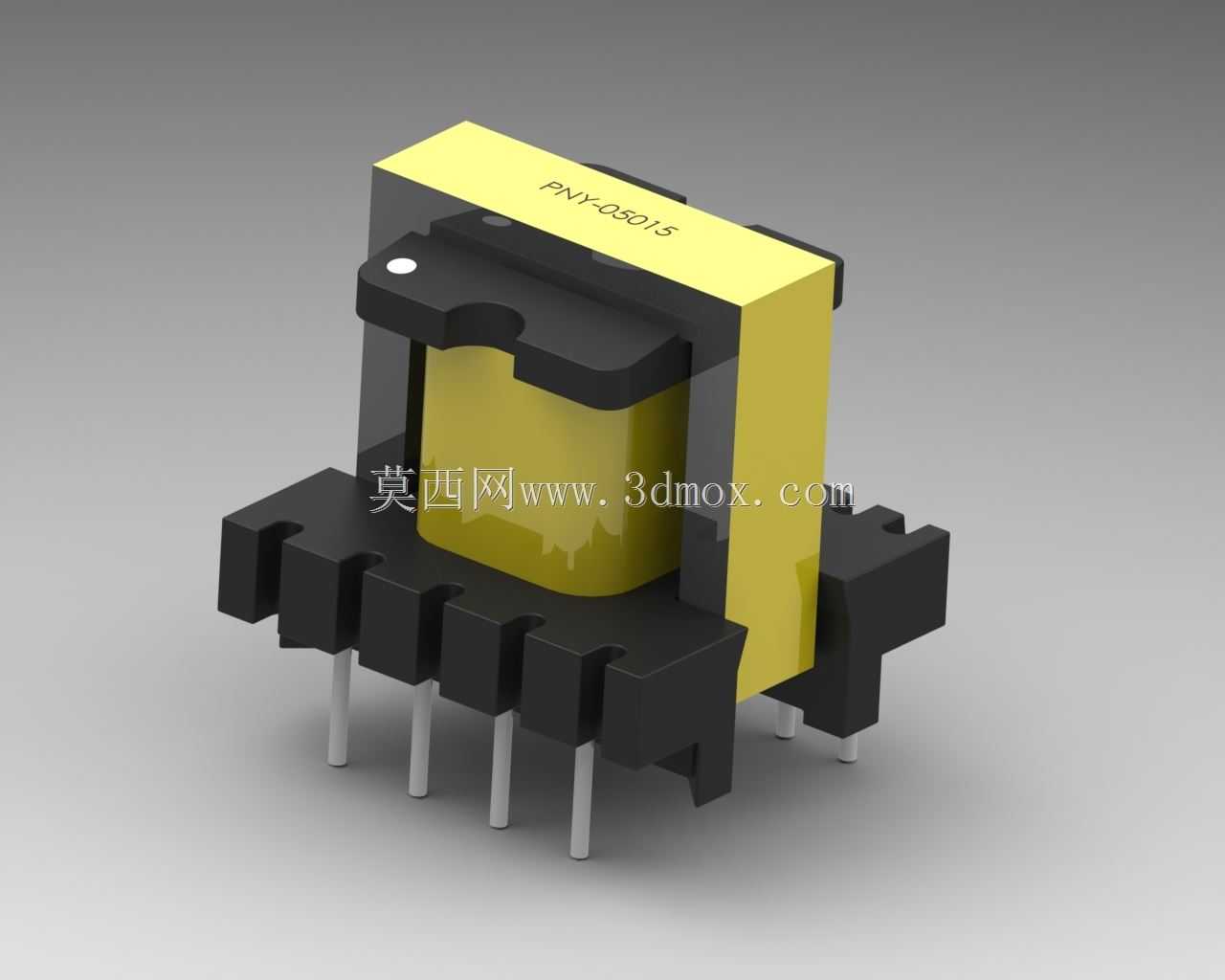

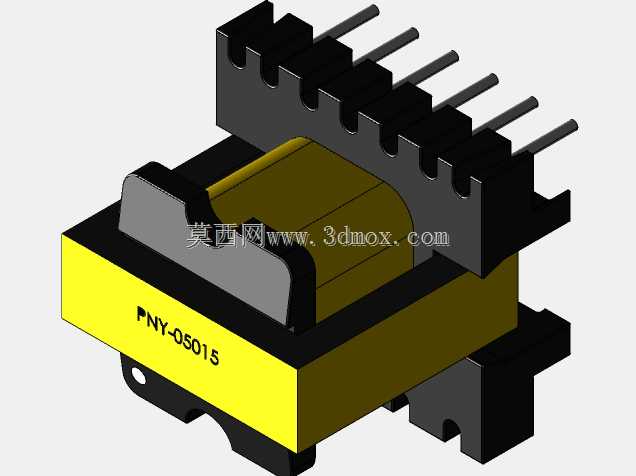

这款立式直插结构的磁性器件，主要适配小功率开关电源、工控板卡信号隔离、低压直流转换等电路场景，在消费类电源适配器、工业控制辅助电源、小家电控制板中都有广泛应用，承担电压变换、电气隔离、阻抗匹配的核心作用。从结构设计来看，采用EE型磁芯对合结构，磁芯中柱预留标准气隙，可避免大电流工况下出现磁饱和问题，绕组部分采用分层绕制布局，初级与次级绕组之间设置绝缘挡墙，满足安规要求的爬电距离规范，外层包裹绝缘胶带做固定与防护，顶部磁芯表面印有型号标识，方便生产过程中的物料核对与装配防错。底部引出的直插式引脚采用对称排布设计，引脚间距符合常规PCB板载安装的通用规范，引脚直径适配标准通孔焊盘尺寸，安装时可直接插入PCB对应过孔完成波峰焊或手工焊接，底座设置多道定位卡槽，既可以固定磁芯与绕组的相对位置，避免受外力冲击出现磁芯错位、绕组松动，也能在插件时提供定位导向，防止引脚偏斜导致的焊接不良。外形设计上整体为方正立式结构，最大外轮廓尺寸适配小功率电源的紧凑布局需求，安装后占用PCB板面面积较小，高度方向预留了与周边元件的安全间距，不会和板上的电解电容、散热片等较高元件产生装配干涉。磁芯选用高导锰锌铁氧体材质，工作频率覆盖常规几十kHz到数百kHz的高频开关工况，相比工频变压器体积大幅缩小，能量转换效率更高。底座采用耐高温工程塑料注塑成型，可耐受焊接过程中的高温冲击，不会出现受热变形、引脚松脱的问题，绕组引出线与引脚的连接采用压接加焊锡固定的方式，可承受常规运输、使用过程中的振动载荷，避免出现引脚脱焊、绕组断线的失效问题。在实际选型应用中，该结构的器件可根据不同的电路参数需求调整绕组线径、绕制匝数以及磁芯气隙大小，适配不同输入输出电压比、不同功率等级的电路需求，标准化的外形安装尺寸可以直接替换同规格的其他同类型器件，降低板卡设计的物料选型与替换成本，插件式的安装方式也适合小批量生产的手工焊接作业，同时也能适配自动化插件设备的量产装配要求，在结构设计上充分兼顾了量产工艺性、使用可靠性以及电路功能的实现需求。
