可再密封式太阳能电池板支撑结构

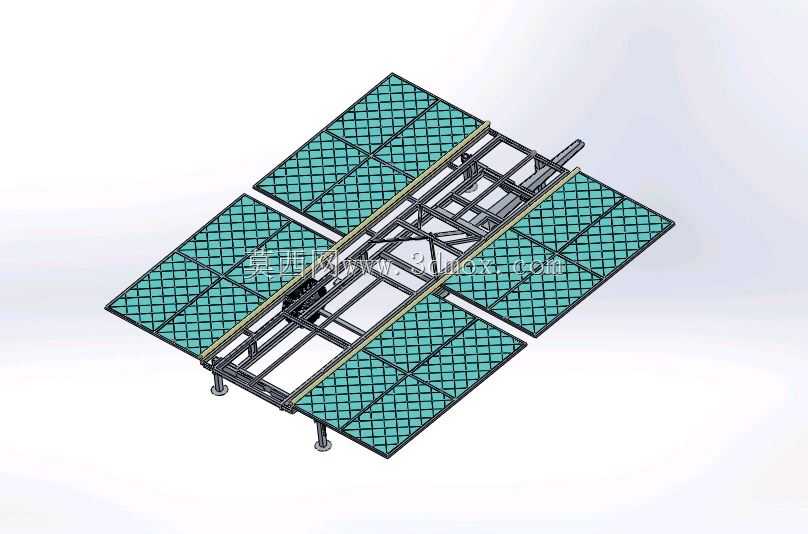

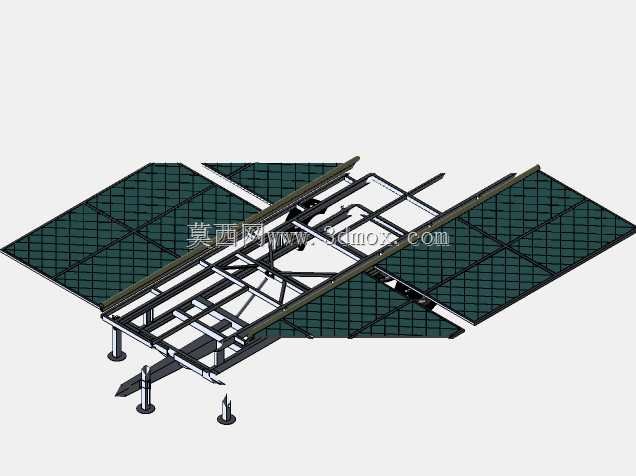

这套可再密封太阳能电池板结构，主要面向分布式离网光伏供电场景设计，常见于野外作业临时供电站点、偏远地区户用光伏系统、小型离网通信基站供电单元等应用场景，核心作用是通过可开合的密封结构，在极端天气比如强沙尘、短时冰雹、强降雨环境下对电池片形成物理防护，减少恶劣工况对光伏组件的外力损伤，延长组件户外使用寿命。从结构设计逻辑来看，整体采用框架式桁架承载结构，主支撑梁采用矩形截面型钢拼接，兼顾结构刚性与整体自重控制，六块标准光伏电池板分三列对称布置在支撑框架上，每块电池板通过侧边压块与框架主梁固定，压块位置预留了调节余量，可适配不同厚度的常规晶硅电池板安装，安装时无需对电池板边框做二次打孔加工，降低现场装配的加工难度。结构中部设置了联动翻转机构，通过中部的转轴组件实现两侧电池板的同步开合动作，当需要密封防护时，两侧电池板可沿转轴翻转至闭合状态，拼接形成完整的密封防护面，板缝位置预留了密封胶条安装槽，闭合后可实现板缝间的防水防尘密封，避免沙尘、积水侵入电池板接线部位；正常发电工况下，电池板翻转至展开状态，形成倾斜的受光面，倾斜角度可根据安装地的纬度通过后部的支撑调节杆做微调，保证不同纬度区域都能获得最优的受光角度。安装边界方面，整体展开状态下的横向占用宽度适配小型户外安装场地的尺寸要求，底部支撑脚设置了地脚螺栓安装孔，可直接固定在混凝土基础或者预制钢结构平台上，支撑脚高度预留了100到150毫米的调节范围，可抵消安装基础的不平整误差，避免框架安装后产生内应力。结构的走线槽全部集成在主梁内部，光伏线缆可从梁内空腔穿引至接线端，减少户外线缆的裸露长度，降低线缆老化破损的风险。整套结构的运动部件都做了防卡涩设计，转轴位置采用自润滑轴套，长期户外使用无需频繁加注润滑脂，降低后期运维的工作量，同时框架的所有拼接位置都做了圆角过渡处理，避免安装和运维过程中尖锐边角对操作人员造成划伤。
