手动钣金折叠式折弯加工设备结构

这款手动钣金折叠折弯设备，主要面向小型钣金加工场景、五金维修作坊、教学实训车间以及非标钣金件小批量生产环节使用，可完成普通薄钢板、镀锌板、铝板等常见金属薄板的直线折弯作业，适配加工厚度通常在1mm以内的常规冷轧薄板，能满足通风管道制作、配电箱壳体加工、小型五金外壳折边、广告金属字围边等多类加工需求，无需外接动力源，依靠手动操作即可完成折弯动作，对作业场地的供电条件无硬性要求，适合流动加工、户外临时作业以及小规模生产场景使用。

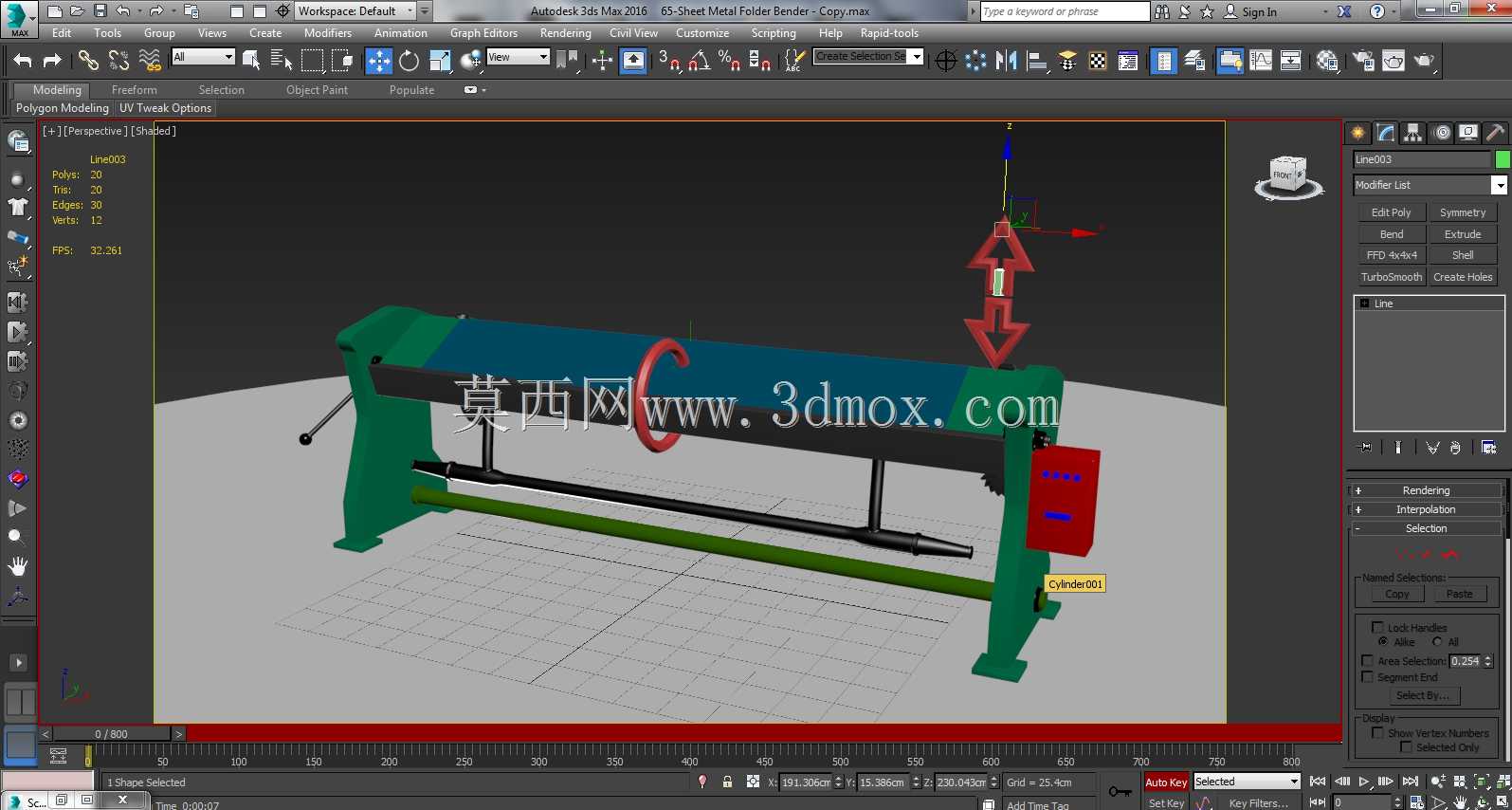

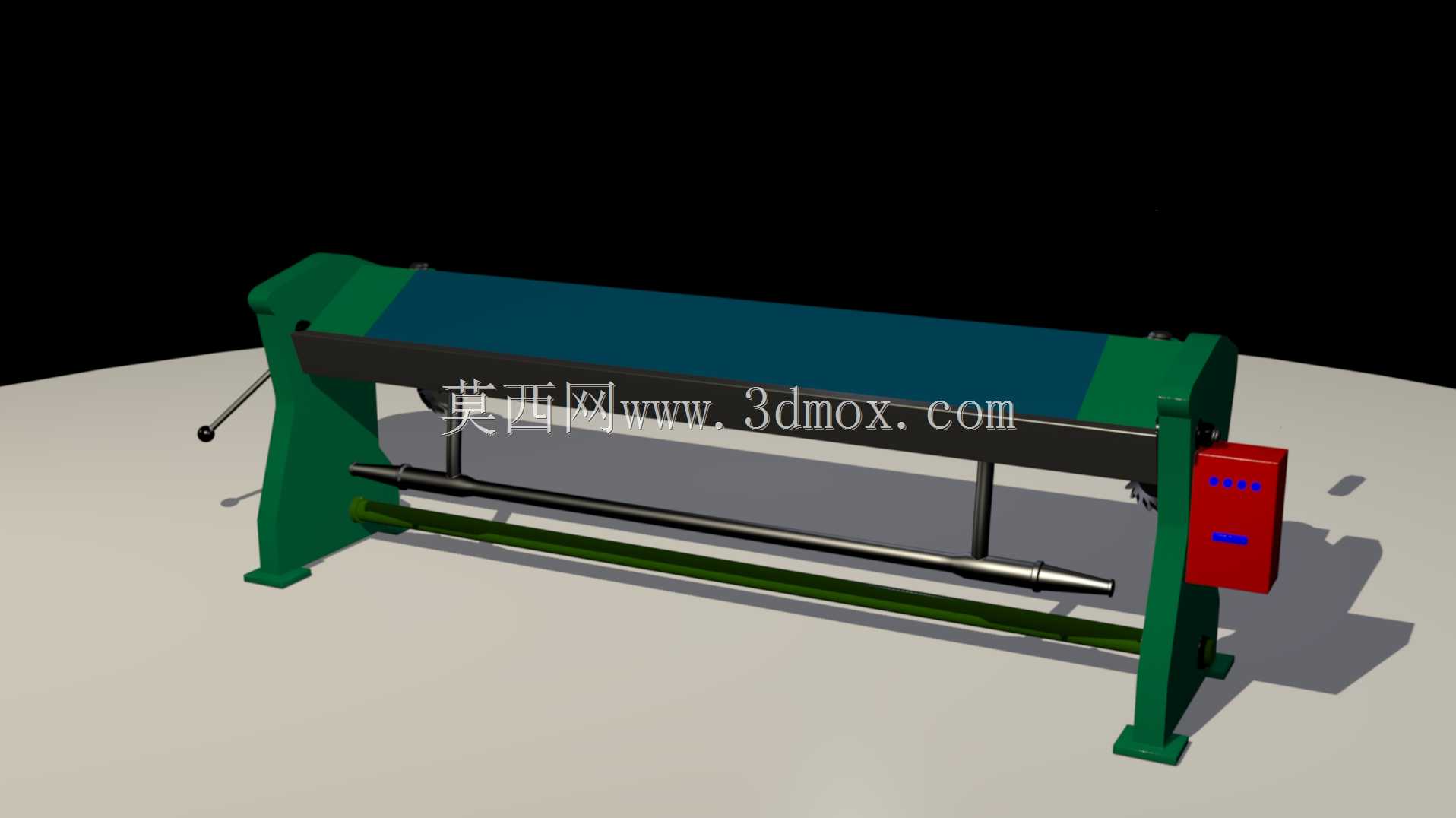

从结构设计来看，设备采用整体开式焊接机架，两侧立式支撑脚直接与地面接触，底部预留安装孔位，可通过膨胀螺栓固定在水泥地面或钢制工作平台上，整体安装占地面积较小，常规款型的长度方向尺寸适配常见的1250mm幅宽薄板，宽度方向不超过800mm，高度方向符合人工站立操作的人机工程要求，操作手柄设置在机架侧方，操作人员站立在设备正面即可完成压料、折弯的全部动作，无需额外辅助工位。设备的核心工作部件分为上压料梁、下托料梁以及翻转折弯梁三个部分，上压料梁通过偏心锁紧机构实现对薄板的压紧，锁紧力可通过侧边的调节螺母进行微调，避免压伤薄板表面或出现压不紧导致的折弯角度偏差；翻转折弯梁通过铰接结构与下机架连接，操作侧的手柄带动折弯梁绕铰接轴转动，即可将压紧的薄板沿压料梁边缘折出所需角度，折弯角度可通过后侧的限位挡块进行控制，可实现0到135度范围内的任意角度折弯，满足不同折边工艺的需求。

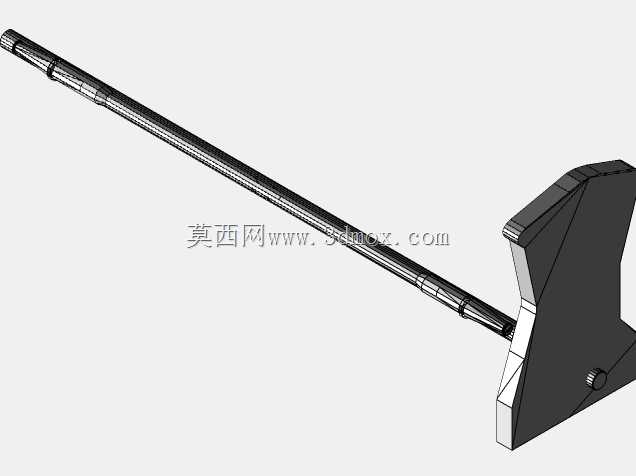

设计过程中重点考虑了手动操作的力臂匹配，将翻转手柄的力臂长度做了优化，在保证足够折弯力矩的同时降低操作人员的劳动强度，同时在各转动铰接位置配置了自润滑轴套，长期使用无需频繁加注润滑油也能保持转动顺畅，减少日常维护工作量。设备的电控部分仅配置了简易的操作按钮盒，用于控制压料梁的快速升降对位，核心折弯动作完全依靠手动机械结构完成，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。机架的焊接部位全部做了去应力处理，避免长期使用后出现机架变形导致的折弯直线度超差问题，压料梁和折弯梁的工作刃口做了淬火处理，硬度满足长期薄板折弯的耐磨要求，刃口直线度控制在每米0.1mm以内，保证折弯后的折边平直无波浪变形。在安装边界方面，设备后侧需要预留不小于300mm的操作空间，用于调整折弯角度限位块以及取出加工完成的工件，正面操作区域预留不小于1000mm的站立空间，即可满足单人全流程操作的空间需求，无需额外配置辅助上料装置，单人即可完成1米幅宽以内薄板的上料、定位、折弯、取件全流程作业。
