日立SJ100系列小型变频调速装置

在小型生产线输送单元、小型机床主轴驱动、风机水泵节能改造这类对安装空间有严格限制的工控场景里，紧凑型低压变频器的选型一直是结构设计与电气设计协同的重点，这款适配2.2kW功率等级230V供电的日立SJ100变频装置，就是针对这类小功率传动场景做的结构优化设计。从安装边界来看，整机外形尺寸控制在200mm×140mm×201mm，所有标注尺寸的公差控制在±1mm范围内，安装孔位、接线端子的伸出位置都严格对照器件实测值做了还原，做电控柜布局设计时可以直接调用模型核对安装间隙，不用反复核对二维样本的尺寸标注，能避免后期装配时出现器件干涉、接线空间不足的问题。

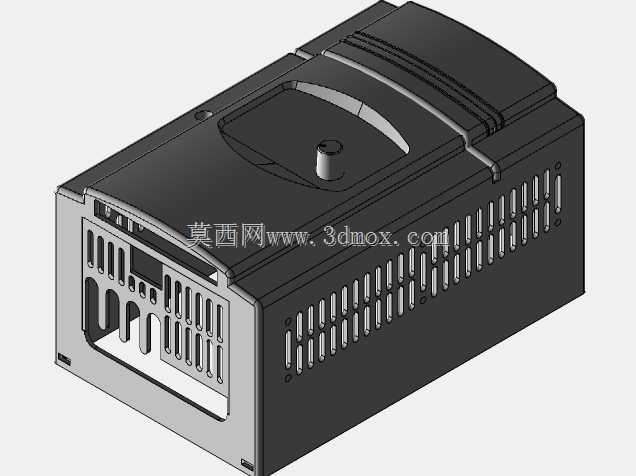

从功能设计逻辑上，这款变频器把操作旋钮、状态指示区域都集成在顶面的斜置操作区，操作人员在柜前不用俯身就能完成参数微调、运行状态查看，正面的接线端子区做了分层布局，强电动力接线、弱电控制接线的区域做了物理分隔，能减少布线时的强弱电干扰，侧面的散热格栅顺着内部散热风道的走向排布，在紧凑的壳体尺寸下保证了功率器件的散热效率，不用额外加装外置散热附件就能满足额定工况下的连续运行需求。

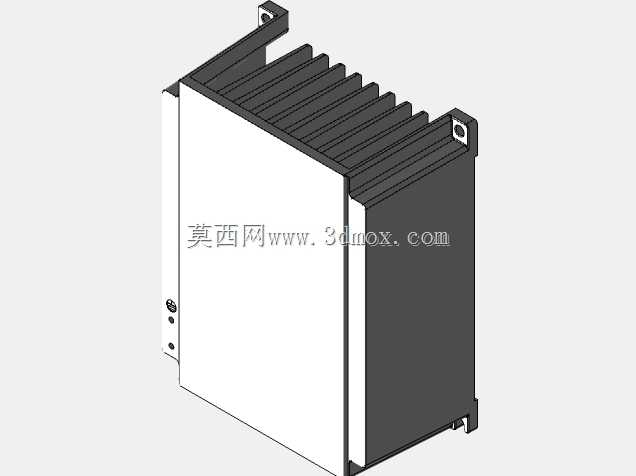

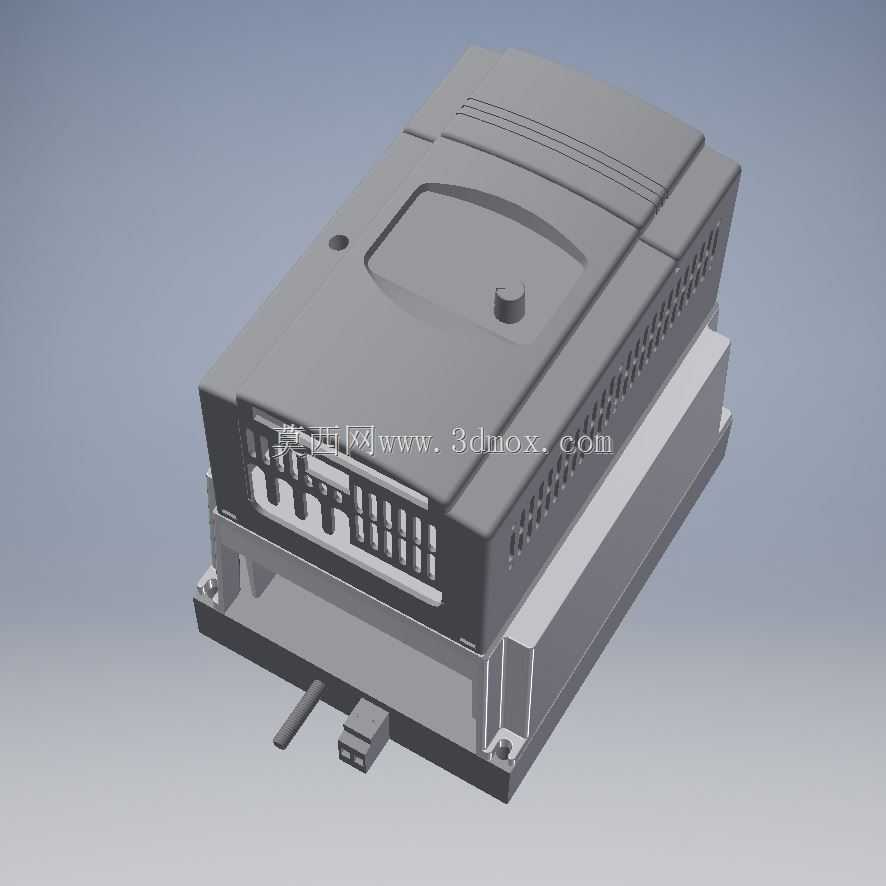

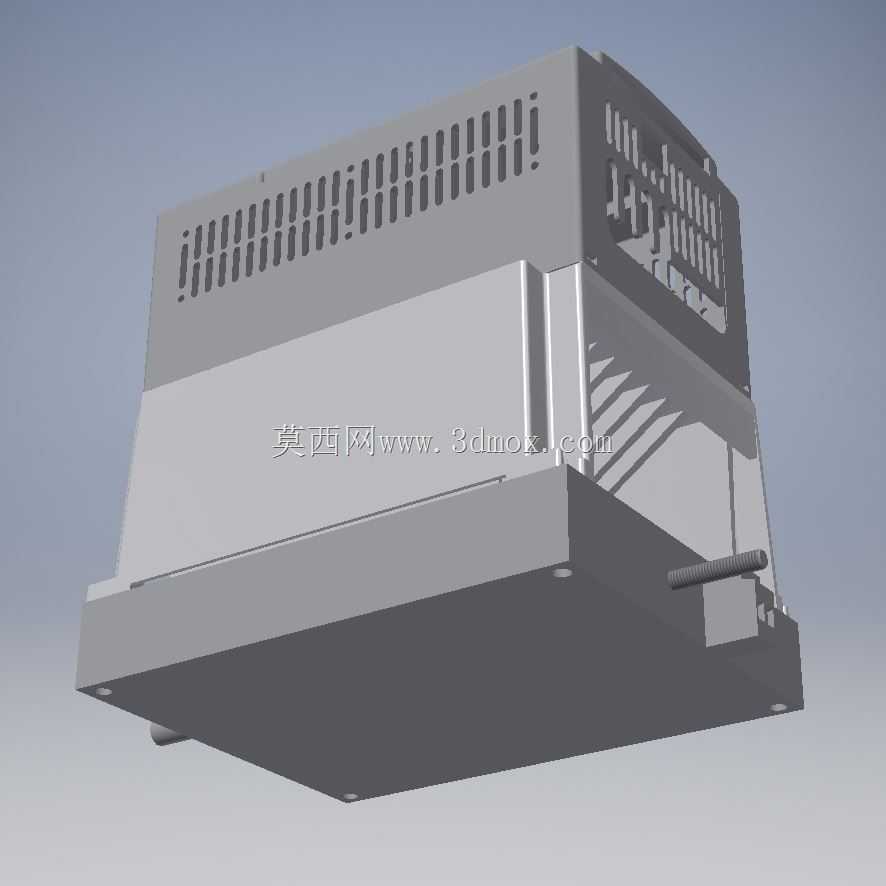

做三维建模的时候，壳体的拼接缝隙、端子台的卡扣结构、底部安装底座的定位凸台都做了1:1还原，不是简化的方块模型，不管是做电控柜的整体装配仿真、还是做设备的外观渲染展示，都能直接复用，不用再二次修整模型细节。这类小功率变频器在实际产线里大多用来替代传统的机械调速结构，通过改变输出电源频率来控制电机转速，相比节流阀、调速皮带轮这类机械调速方式，能减少不必要的能耗损耗，同时调速精度更高，启停过程的冲击更小，能延长配套电机与传动机构的使用寿命。在做设备改型设计时，直接调用这个精准的三维模型，能提前预留好接线弯折半径、散热通风空间，不用等实物器件到场再核对安装尺寸，能大幅缩短电控部分的设计周期，也能避免因为尺寸估算偏差导致的柜体返工问题。
