10吨额定载荷单梁门式起重设备结构

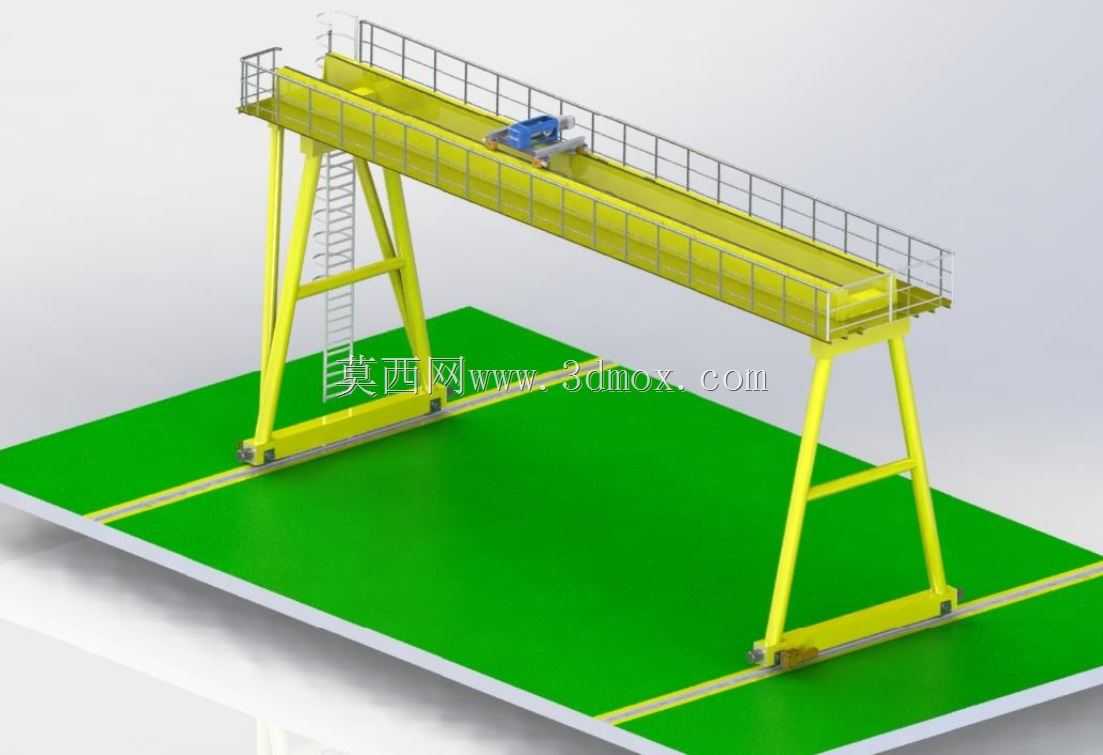

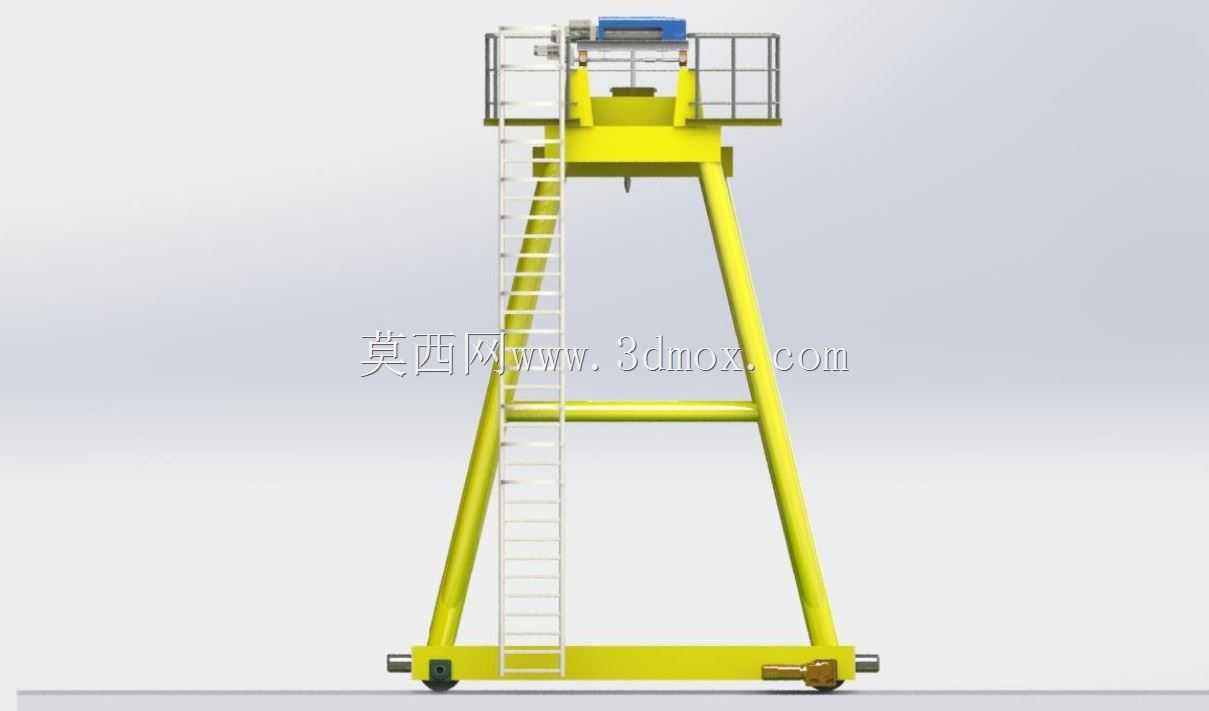

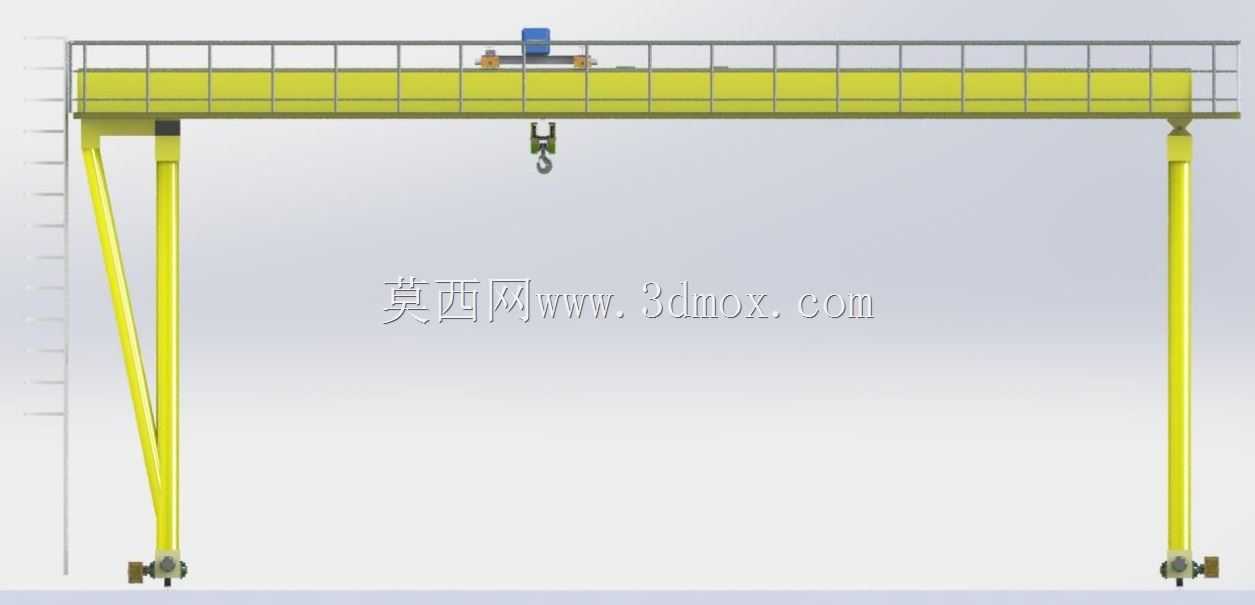

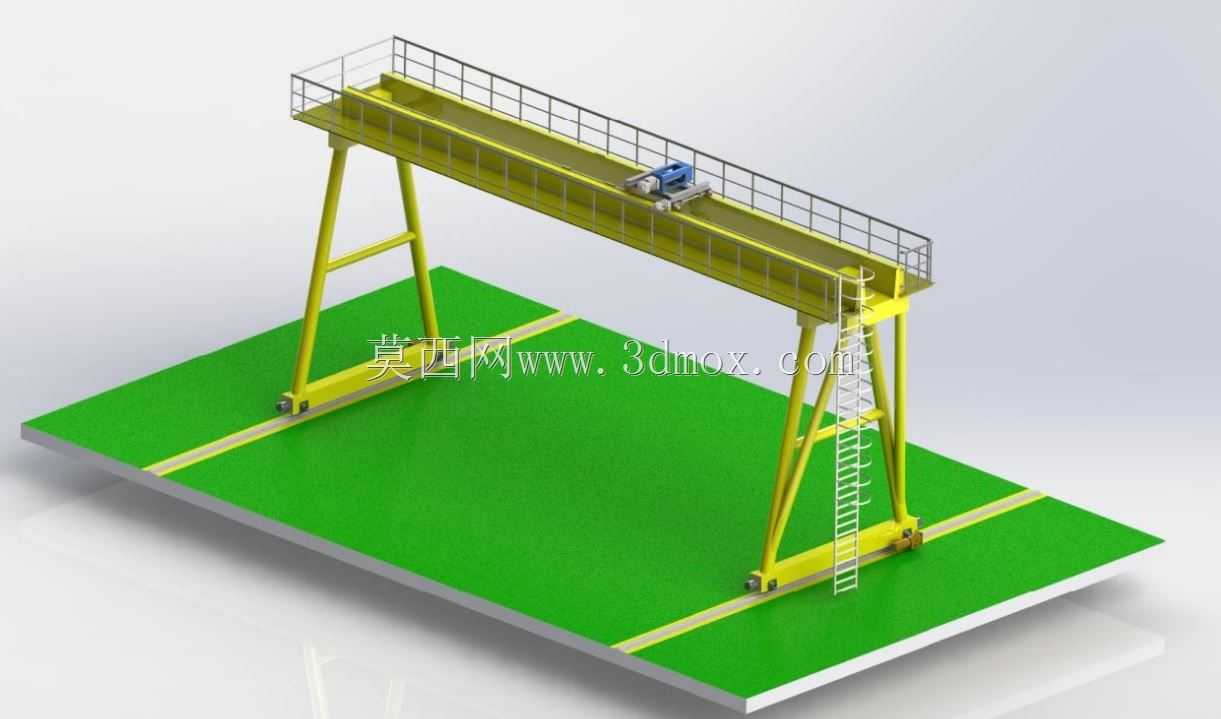

这款10吨级龙门架结构，主要面向厂区内重型工件跨工位转运、露天货场散货与重型货件装卸、预制构件场内短距离驳运场景设计，可适配轨道式固定作业路径，也可根据使用需求调整支腿行走轮组结构实现无轨灵活转场，覆盖机械制造车间、建材堆场、港口临时装卸点、基建项目现场预制件转运等多类作业场景，解决固定行吊覆盖范围不足、汽车吊进场成本高的中小吨位重型物料吊装痛点。从结构设计逻辑来看，整体采用双支腿支撑单主梁的经典门式受力架构，主梁采用箱型梁截面设计，在控制整体自重的前提下保证10吨额定载荷下的主梁挠度控制在工程允许范围内，避免长期重载作业出现主梁下挠变形；支腿采用变截面箱型结构，上窄下宽的构型既保证与主梁连接端的结构紧凑性，也扩大了底部轮组的支撑跨距，提升整机作业时的抗倾覆稳定性，支腿与主梁连接处采用高强度螺栓组加焊接加强筋的复合连接形式，抵消吊装作业时产生的横向冲击载荷与纵向扭转应力。主梁上部设置带安全护栏的检修通道，通道宽度满足单人携带检修工具通行需求，护栏高度符合工业安全防护标准，侧面预留葫芦行走机构的安装轨道面，可匹配10吨级电动葫芦实现沿主梁跨度方向的水平移动，覆盖整个作业幅宽内的物料取放需求；其中一侧支腿设置带护笼的直爬梯，爬梯踏步采用防滑花纹板制作，护笼间距满足安全防护要求，方便运维人员直达主梁检修平台完成日常巡检与机构维护。底部行走轮组采用双轮缘结构，卡合在预设轨道上避免作业过程中出现脱轨风险，轮组配置缓冲止挡结构，在轨道端点位置触发机械限位，防止行走过位引发安全事故。设计过程中重点考量了安装边界条件，整机跨度可根据用户实际作业场地宽度做参数化调整，支腿高度可根据吊装最高点的净空需求做适配修改，轮压参数控制在普通硬化地面与轻型轨道的承载范围内，无需对作业场地做特殊加固处理即可完成安装投用；结构建模时所有连接孔位、加强筋布置、轮组安装位都做了装配干涉校验，可直接导出工程图用于生产下料，也可作为同类起重设备改型设计的基础参考框架，帮助结构设计人员快速完成同吨位不同参数的龙门架方案迭代。
