带多级齿轮传动的伺服执行组件结构

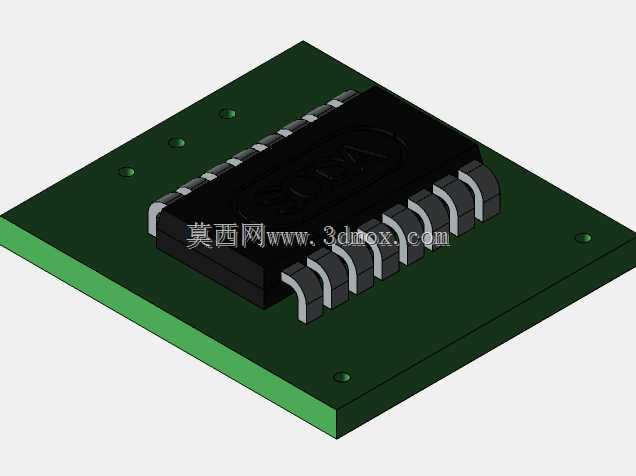

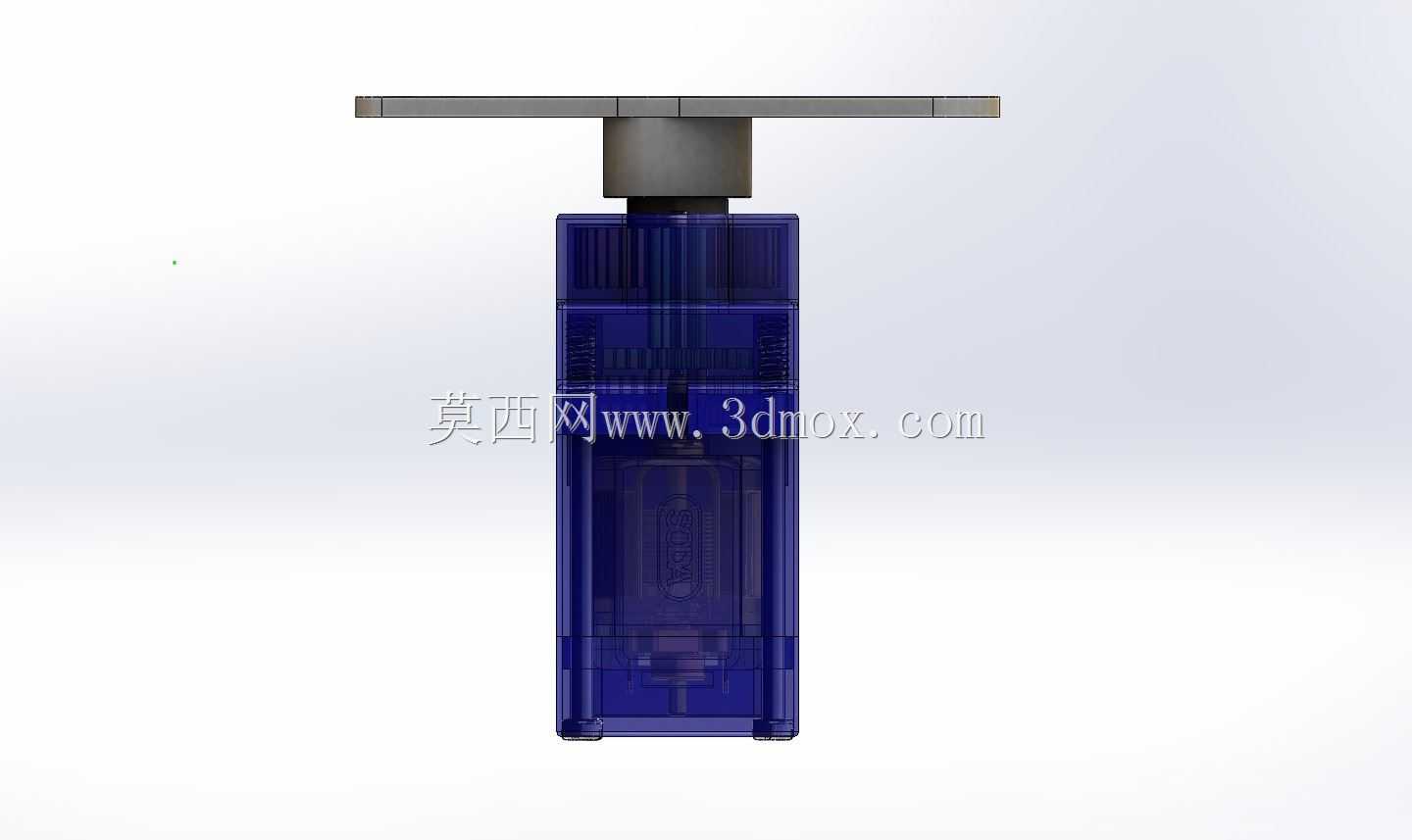

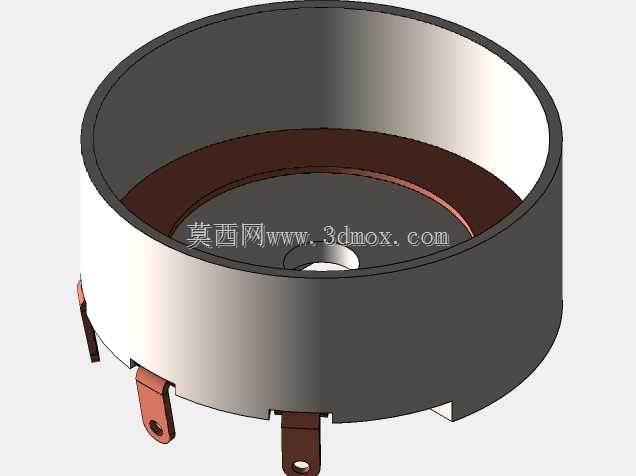

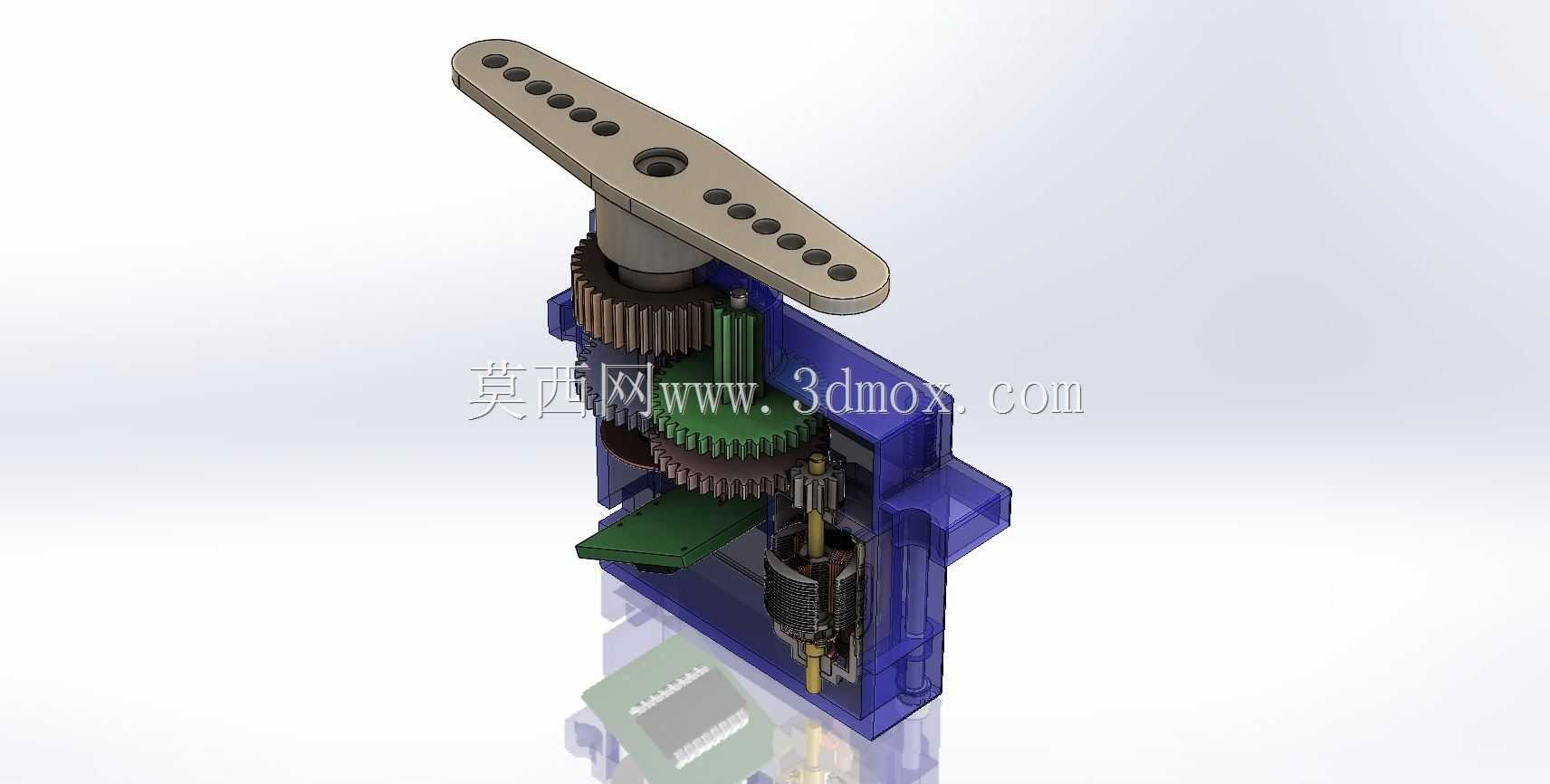

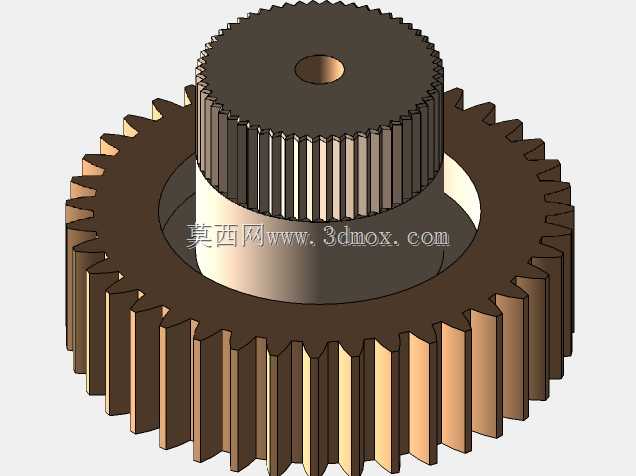

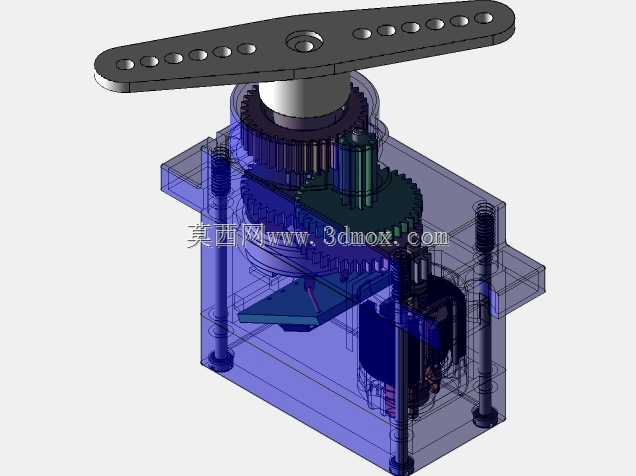

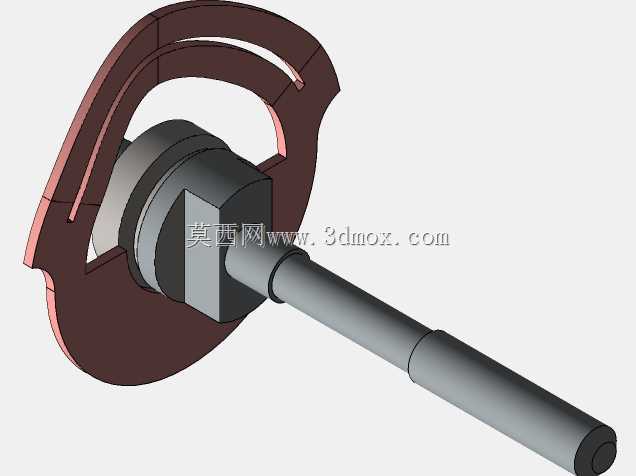

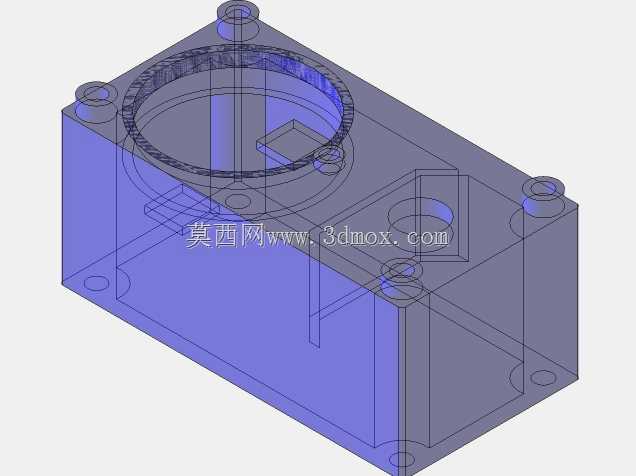

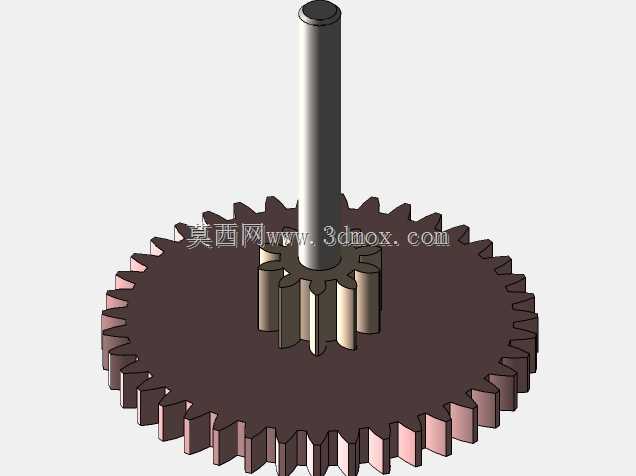

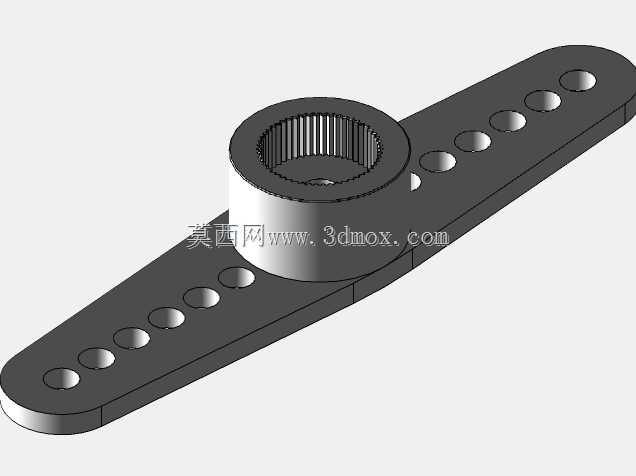

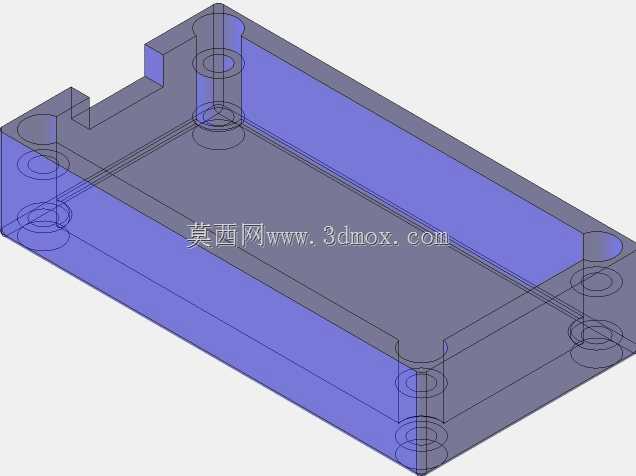

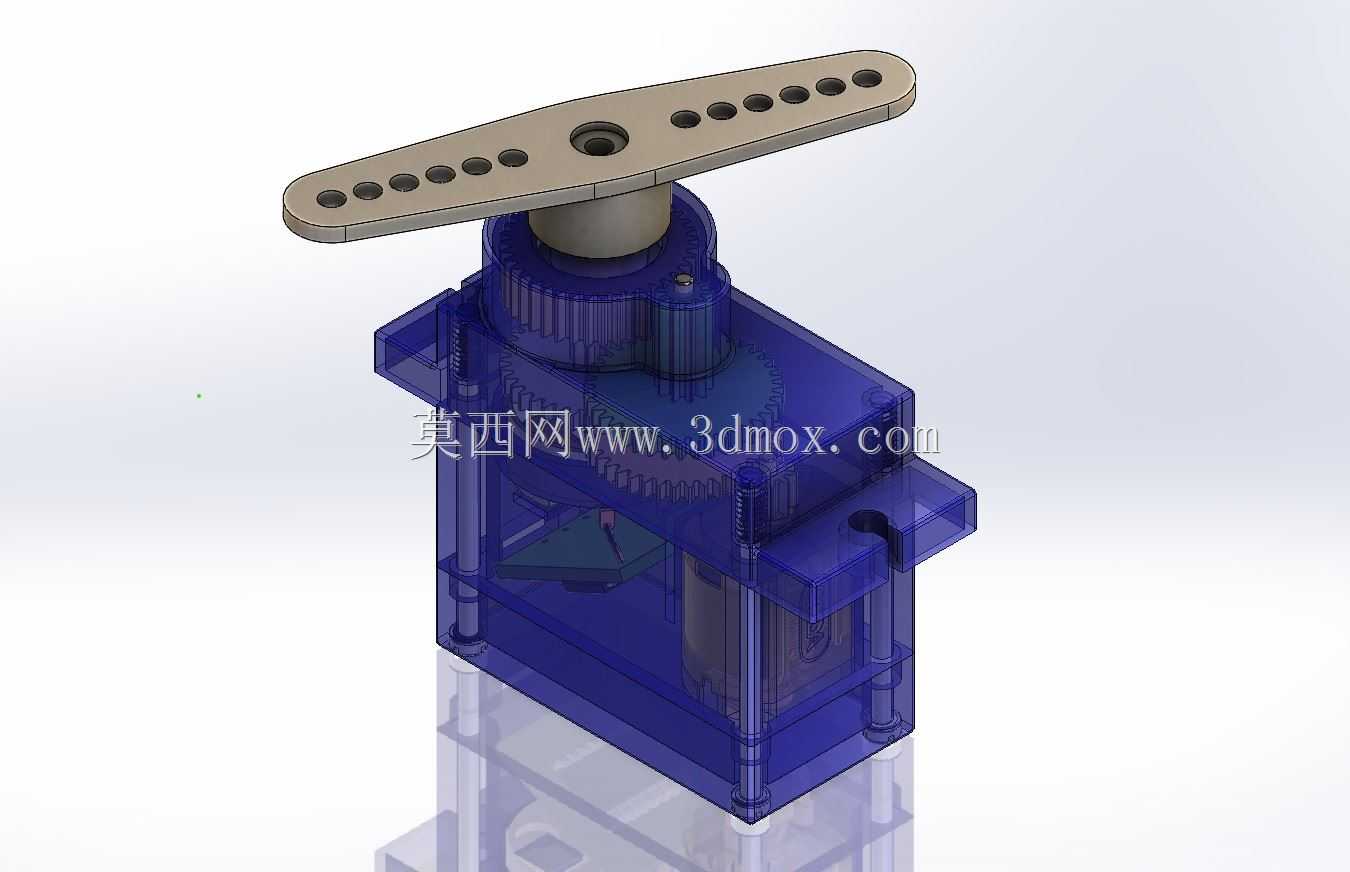

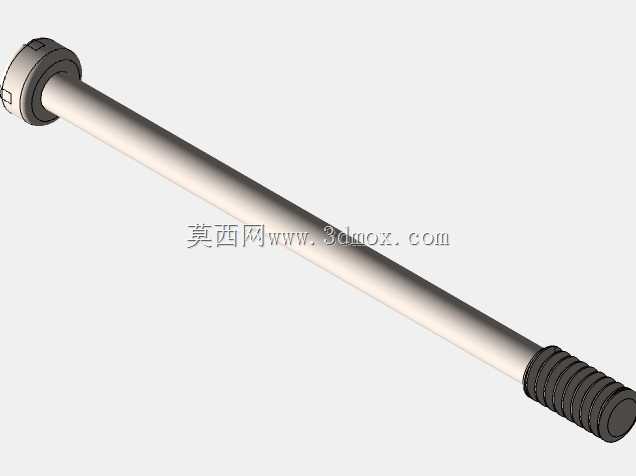

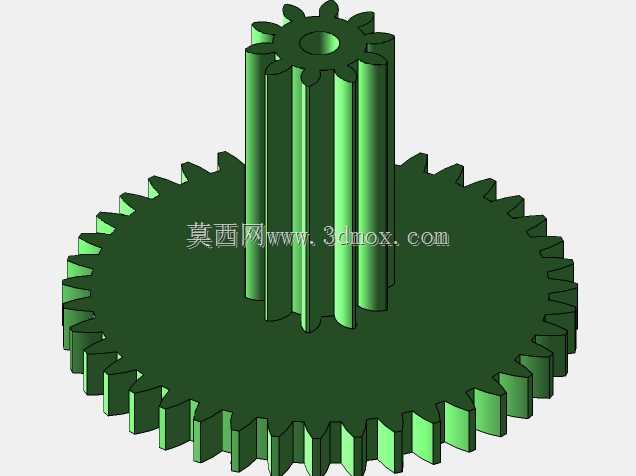

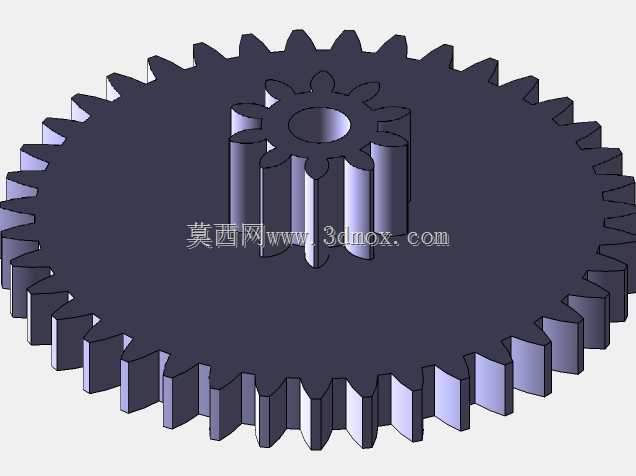

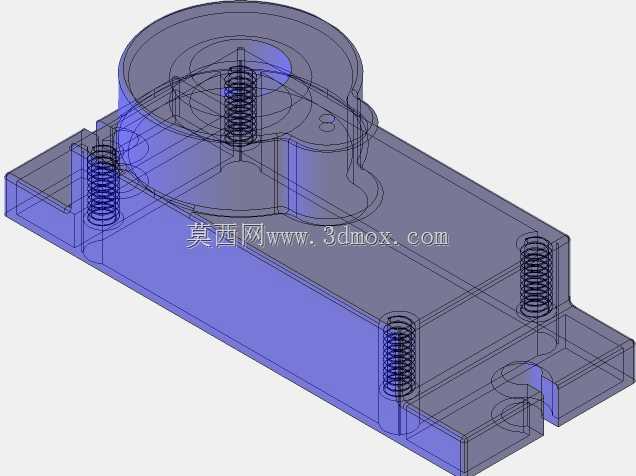

这套伺服执行组件的核心传动路径采用多级圆柱齿轮减速布局，输入端直接对接驱动电机的输出轴，通过不同模数、齿数的齿轮依次啮合，将电机的高转速低扭矩输出转换为摆臂端的低转速高扭矩输出，可满足小空间内大扭矩角度摆动的工况需求。从结构布局来看，组件采用半剖视可见的蓝色壳体作为承载基体，所有传动齿轮、驱动电机、位置检测元件都集成在壳体内部，输出端的长条形摆臂带有等间距排布的安装孔，可适配不同连杆机构的铰接点位，无需额外加工转接件即可完成与负载端的连接。在实际应用场景中，这类组件常被用于小型自动化设备的角度调节工位、航模舵面控制、小型机械臂关节驱动、智能物流设备的挡板开合机构中，可根据控制信号输出指定角度的摆动动作，响应速度快，定位精度可满足多数民用及工业轻载场景的需求。设计过程中，齿轮的啮合侧隙是重点控制参数，各级齿轮的中心距公差严格控制在0.02mm以内，避免传动过程中出现回差过大导致的定位不准问题；壳体内部预留了电路板的安装槽位，驱动板与位置反馈电位器直接固定在壳体底部的定位柱上，减少接线长度的同时降低信号干扰的概率。安装边界方面，组件整体为立式布局，壳体底部带有两个对称的安装凸耳，凸耳上的通孔可配合M3螺丝完成与安装基面的固定，输出摆臂的摆动平面与壳体安装基面平行，安装时需预留摆臂全行程摆动的空间，避免摆臂运动过程中与周边结构发生干涉。齿轮组的润滑采用固体润滑脂填充，壳体上盖与底座的配合面带有密封槽，可加装橡胶密封圈减少润滑脂泄漏，同时阻挡外界粉尘进入传动腔，延长组件的使用寿命。输出轴与壳体的配合处采用铜套作为滑动轴承，既降低了转动摩擦阻力，又能承受摆臂端带来的径向载荷，避免输出轴在负载作用下出现变形卡滞。
