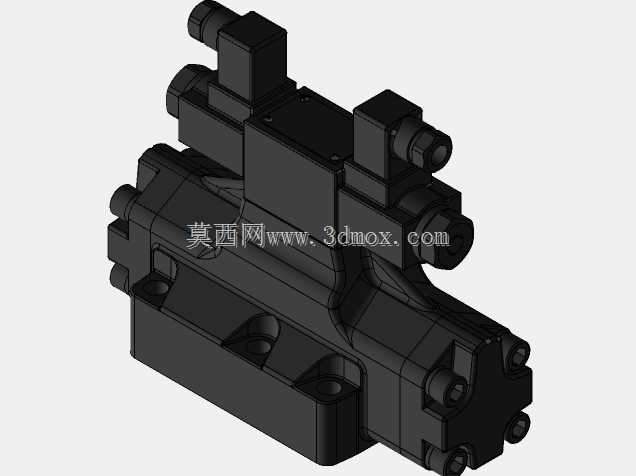

Yuken系列电液换向阀液压元件结构

这款方向控制类液压元件，主要应用在各类需要大流量液压油路径切换的工业液压系统中，常见于注塑机合模油路、重型机床的执行部件驱动回路、工程机械液压主控回路、冶金设备的液压缸控制单元，承担着切换压力油流向、改变执行元件运行方向的核心作用，是中高压液压系统里控制执行件启停、换向的关键控制部件。从结构设计来看，该元件采用先导式控制结构，相比直动式换向阀，能够用较小的控制推力驱动大流量主阀芯动作，适配通径较大的主油路通流需求，主阀体采用集成式块式结构，将先导控制阀、主阀芯腔、安装定位面、油口接口整合为一体式铸件结构，减少了外接管路的连接点，降低了系统泄漏风险。设计阶段优先考虑了安装兼容性，底部安装面的螺栓孔位、油口通径的位置尺寸遵循行业通用安装标准，能够直接替换同规格的同类型方向阀，不需要对安装基座做额外改造；主油口采用标准内螺纹接口，适配常规液压管路的连接规格，先导控制油口布置在阀体侧上方，方便外接控制油管或者采用内控式供油的安装方式。阀体上的两个电磁先导阀采用可拆卸式设计，日常维护时可以单独更换先导阀组件，不需要拆解整个主阀体，大幅降低了现场维护的工作量；主阀芯与阀套的配合间隙经过精密配磨，能够在21MPa的额定工作压力下保持足够的密封性能，减少内泄漏量，避免系统出现爬行、压力损失过大的问题。外形结构上，阀体主体为方正的铸钢件结构，两侧预留了足够的扳手操作空间，方便现场安装时拧紧管路接头，顶部的电磁驱动部分做了防护结构设计，能够适配车间内多粉尘、少量油雾飞溅的工作环境，安装时需要注意阀体的安装平面平面度要求，避免安装螺栓拧紧力矩不均导致阀体变形，引发阀芯卡滞的问题。在实际选型应用中，这类换向阀通常搭配液压泵站的溢流阀、单向阀、节流阀组件共同组成液压控制回路，设计三维布局时需要预留出电磁线圈的接线空间，以及阀芯状态指示灯的观察空间，同时要考虑管路连接后的操作空间，避免和周边的液压辅件、机架结构产生干涉。
