单缸内燃机气缸盖结构三维设计

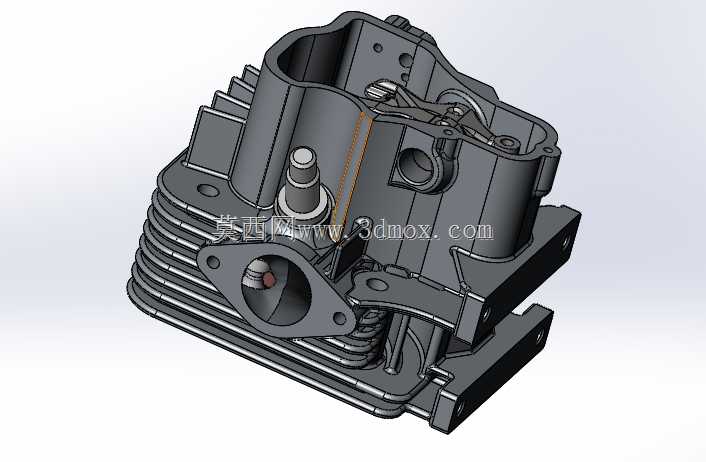

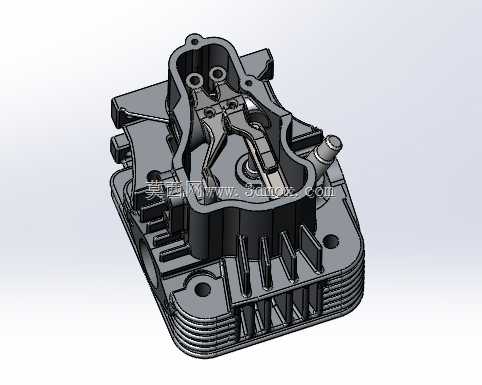

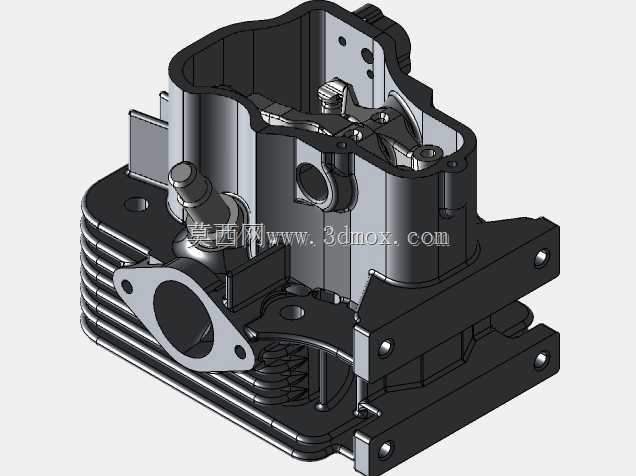

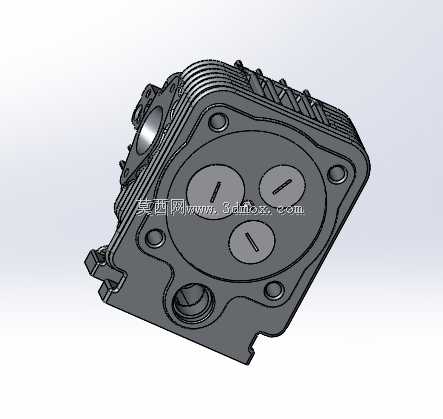

这款单气缸盖是小排量单缸内燃机的核心承压部件，主要适配通用小型汽油机、摩托车动力单元、小型发电机组以及园林机械动力端的配套使用，是构成发动机燃烧室的关键组成部分，直接决定动力单元的压缩比、密封性能与散热效率。从结构设计逻辑来看，该缸盖采用集成式布局，将进排气道、冷却散热鳍片、气门安装座、摇臂固定位、火花塞安装接口整合为一体，减少了分体式结构的密封失效风险，同时压缩了整机的轴向安装尺寸。散热结构采用外露式鳍片设计，鳍片的排布方向与小型动力设备常用的强制风冷气流走向匹配，相邻鳍片间距兼顾散热面积与流道阻力，避免高负荷工况下热量堆积引发的热变形问题。安装边界方面，缸盖下部的定位止口与缸体上端止口精准配合，周向布置的螺栓过孔按照等载荷分布设计，确保缸垫压紧力均匀，避免高压燃气泄漏；侧面的进气管安装法兰采用双螺栓固定位，法兰面预留密封垫安装槽，可适配不同口径的化油器或电喷节气门体安装。上部的摇臂腔采用敞口式设计，预留了气门间隙调整的操作空间，腔体内的摇臂轴安装座与缸盖本体一体铸造成型，减少了额外的支撑零件数量，降低装配累积误差。设计过程中重点考量了热负荷与机械负荷的双重承载需求，鼻梁区（进排气门座之间的区域）做了局部加厚处理，同时优化了该区域的散热鳍片密度，缓解热应力集中导致的开裂风险；火花塞安装孔位于燃烧室中心偏置位置，确保点火时火焰传播距离均匀，提升燃烧效率。进排气道的走向采用低阻力流线型设计，减少进排气过程的气流损失，提升动力输出的响应速度。该结构可直接用于单缸动力产品的开发阶段结构验证，也可作为逆向设计、教学演示的参考结构，帮助从业者理解小型内燃机缸盖的布局逻辑、安装配合要求以及热管理设计思路，在进行整机匹配时，可根据对应排量的压缩比需求调整燃烧室容积，根据配套设备的安装空间微调外部鳍片的轮廓尺寸，无需改动核心安装接口即可快速适配不同的缸体组合。
