双缸卧式往复式蒸汽动力装置结构

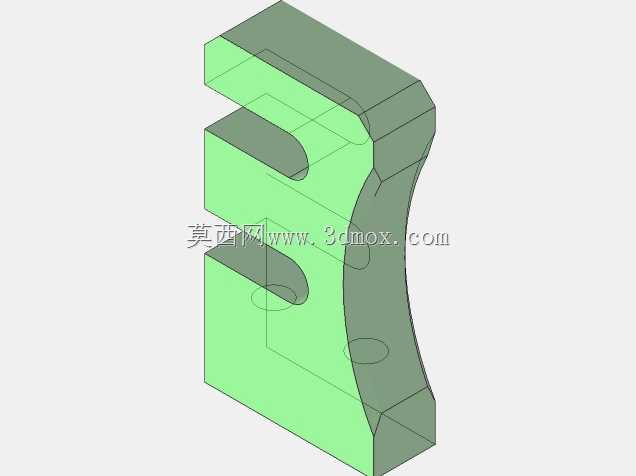

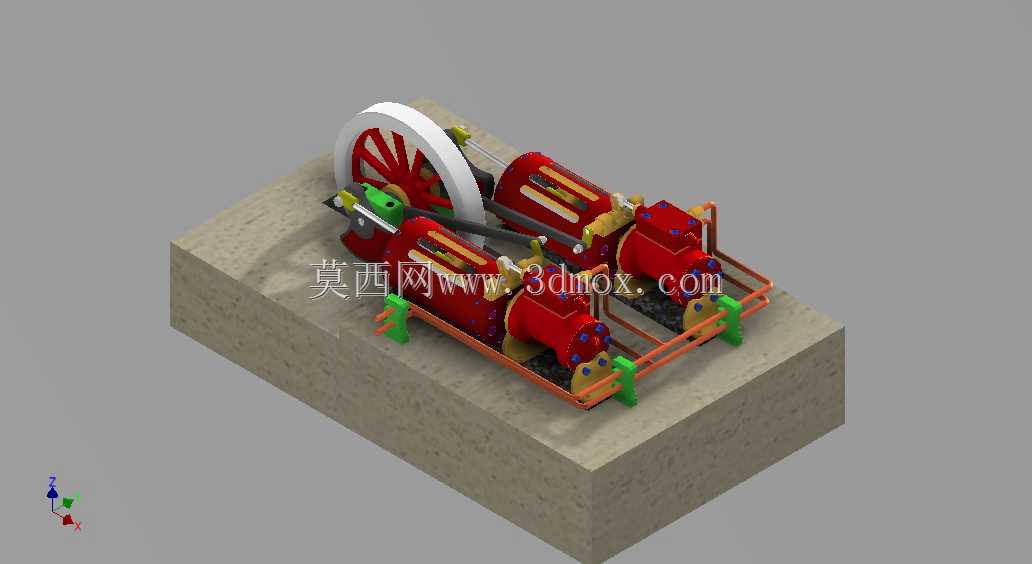

这套双缸卧式蒸汽动力结构，主要面向小型固定式动力输出场景设计，常见于早期小型工厂动力配套、教学演示教具复刻、小型船舶辅机动力单元等应用场景，依靠蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，向外输出稳定扭矩。从结构布局来看，两个汽缸采用水平对置卧式排布，共用同一根曲轴与输出飞轮，相比单缸蒸汽机，双缸结构可以错开活塞的做功行程，大幅降低动力输出的脉动性，让飞轮运转更平稳，减少运转过程中的振动冲击，同时也能在同等蒸汽压力参数下提升整体输出功率。设计过程中，将两个汽缸对称布置在混凝土基座的安装平面上，配套的滑动导轨、曲柄连杆组件、配气阀组都集成在汽缸与基座之间的安装区域，外围设置了简易的防护栏结构，避免运转过程中运动部件剐蹭操作人员，同时基座采用厚重的混凝土式安装底座，能够抵消双缸往复运动产生的往复惯性力，降低设备运行时的整体位移风险。安装边界方面，整套设备的重心集中在基座中心区域，飞轮布置在整套结构的一侧端部，安装时需要保证基座底面与安装基础完全贴合，地脚固定点对应基座四角的安装位，预留出飞轮侧的检修操作空间，以及汽缸两端配气机构的管路连接空间，避免蒸汽管路、润滑管路布置时与运动部件产生干涉。功能特性上，这套结构的配气机构与活塞连杆做了联动设计，能够随曲轴转动自动切换汽缸的进排气相位，保证两个汽缸交替进汽做功，不需要额外的外部控制机构即可实现连续运转，飞轮采用大直径轮辐式结构，能够储存足够的转动惯量，克服活塞上下止点的死点位置，保证曲轴连续旋转不卡滞。从建模细节来看，各部件的装配关系完全按照实际蒸汽机的装配逻辑搭建，活塞与汽缸的配合间隙、连杆与曲柄销的铰接结构、配气阀的滑动配合面都做了对应还原，能够直观展示双卧蒸汽机的动力传递路径，对于理解往复式蒸汽动力的工作原理、开展老式动力设备的结构复刻、教学演示场景的结构展示都有实际参考价值，也可以作为小型蒸汽动力装置选型设计时的结构参考样本，核对卧式双缸布局的空间占用、部件排布合理性。
