精灵球造型球形把玩摆件三维结构设计

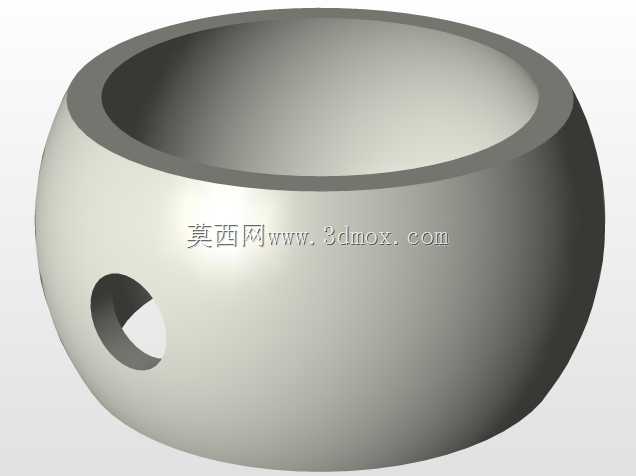

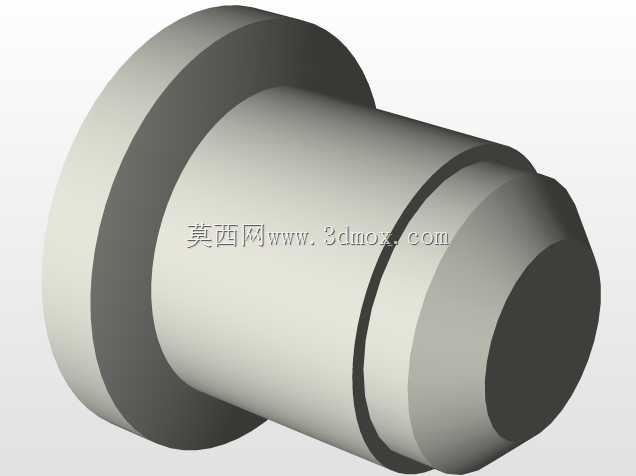

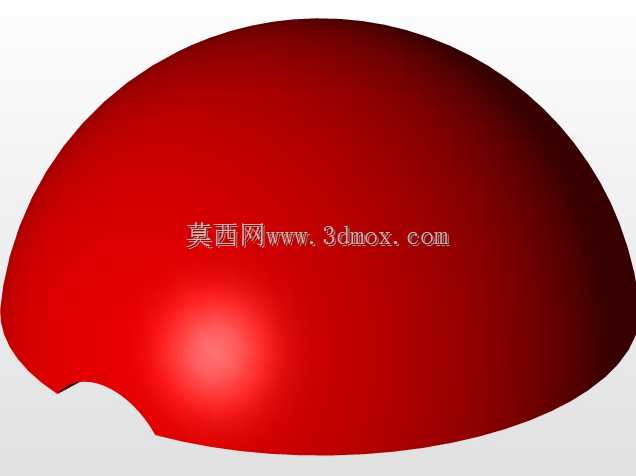

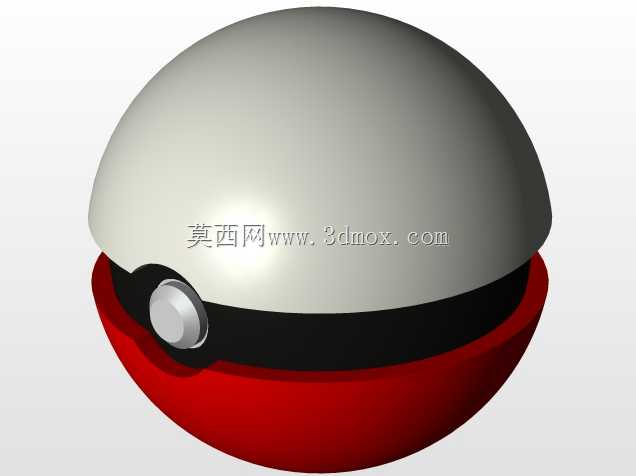

本次完成的球形结构设计，原型取自知名动画IP中的标志性道具，整体采用标准正球形构型，上下半球通过中间环形隔层实现拼接定位，中部前置圆形按压按键结构，可实现上下半球的锁止与解锁动作，满足日常开合把玩的使用需求。从实际应用场景来看，该结构可作为文创周边的实体化结构载体，适配桌面摆件、潮玩手办配件、儿童益智拼装玩具等多个使用场景，也可作为小型储物容器的结构原型，在半球内部预留空腔后可收纳耳钉、存储卡等小型随身物件。设计过程中优先考虑了拼接结构的装配公差，上下半球的对接止口采用0.1mm的间隙配合设计，既保证拼接后球面无明显错位台阶，也能让开合动作顺畅无卡滞，中间黑色环形隔层同时承担定位与装饰双重作用，隔层内侧设置环形定位凸台，分别卡入上下半球的对应环形凹槽内，无需额外粘接即可实现初步定位，配合前置按键的锁止结构即可完成整体装配。前置圆形按键采用阶梯轴式结构设计，按键帽外露部分做圆弧过渡处理，与球面曲率保持一致，按键内部设置复位弹簧安装位，按压时可带动内部锁舌回缩，解除上下半球的锁止状态，松开后弹簧推动按键复位，锁舌重新卡入下半球的对应锁孔内，实现可靠锁止，避免日常摆放或把玩时意外开合。外形尺寸方面，整体球体直径可根据实际使用需求缩放，常规把玩款直径设置为70mm时，单手握持尺寸适配大多数成年用户的手掌大小，半球壁厚设置为2mm，既保证结构强度不会因轻微磕碰出现变形，也能控制整体重量，长时间握持把玩不会产生明显的负重感。安装边界层面，该结构所有零件均采用回转体加少量特征的构型，无需复杂抽芯结构即可通过注塑工艺批量生产，上下半球的外表面为完整球面，可直接通过曲面印刷或水转印工艺实现表面色彩涂装，中间环形隔层与按键可单独做黑色与银色分色处理，装配后即可还原经典的视觉效果。结构设计时特意规避了尖锐棱角，所有外露边缘均做R0.5mm的圆角处理，作为儿童玩具使用时也不会出现划伤风险，内部空腔可根据需求加装配重块调整整体重心，让球体放置在平面上时不会随意滚动，提升摆放稳定性。
