离心泵蜗壳式泵体流道结构设计

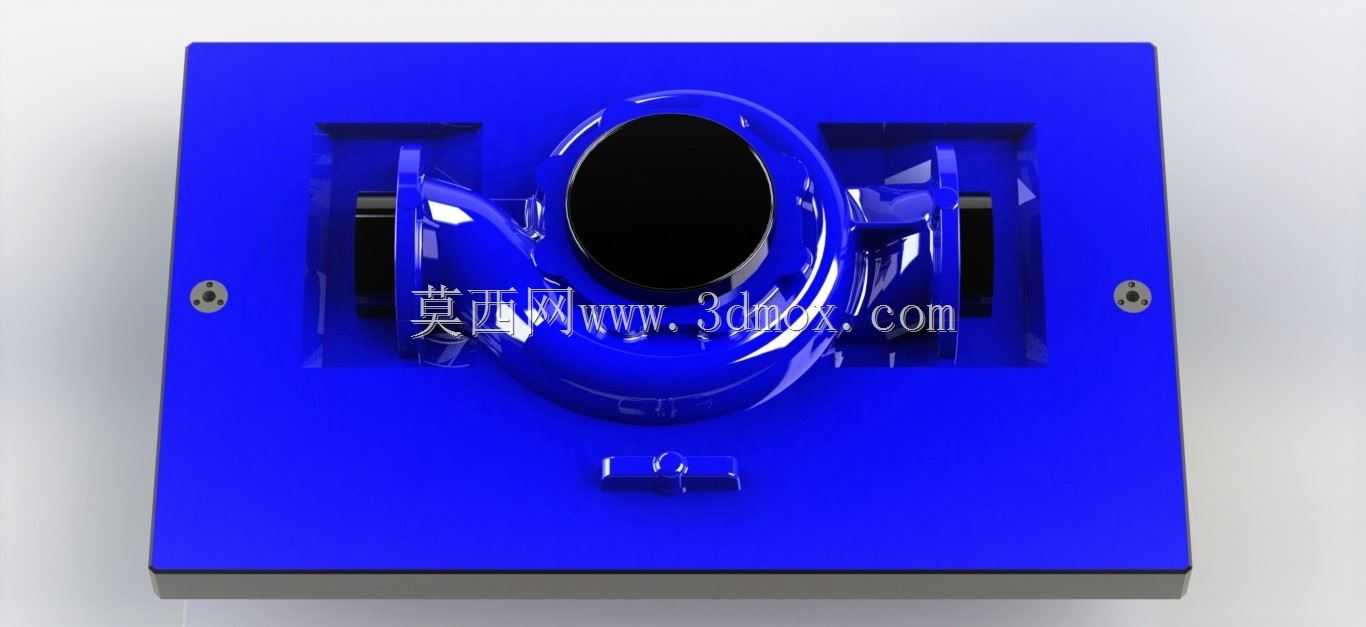

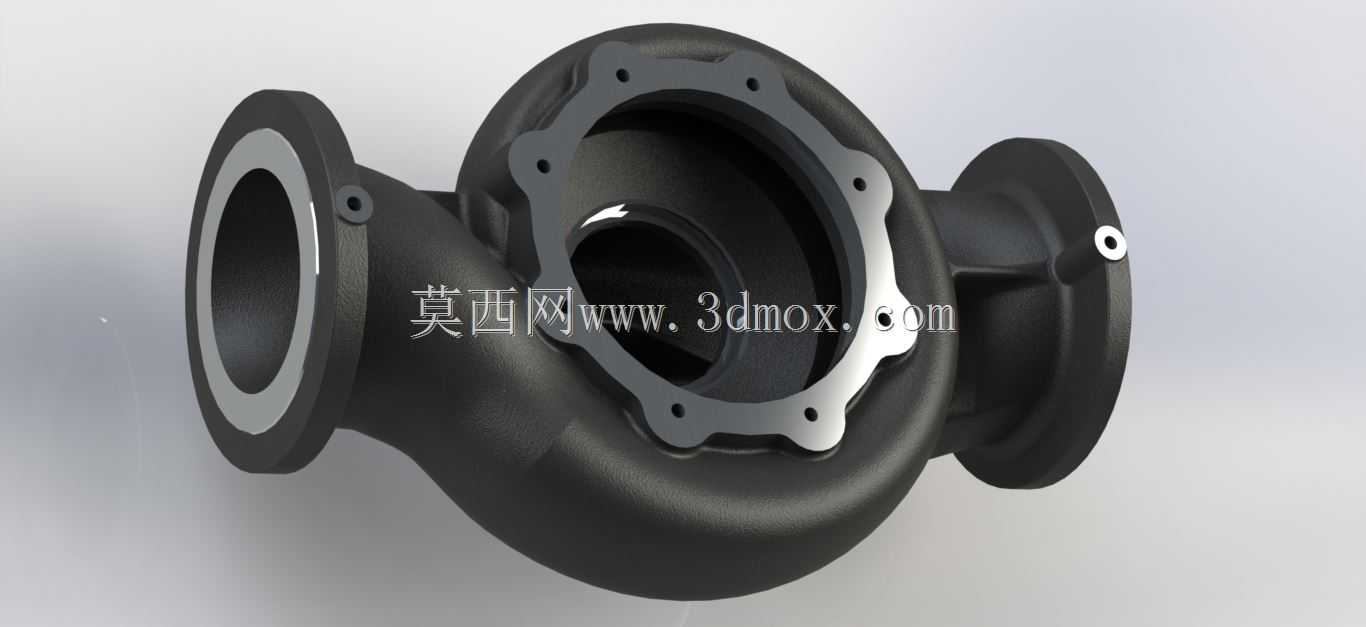

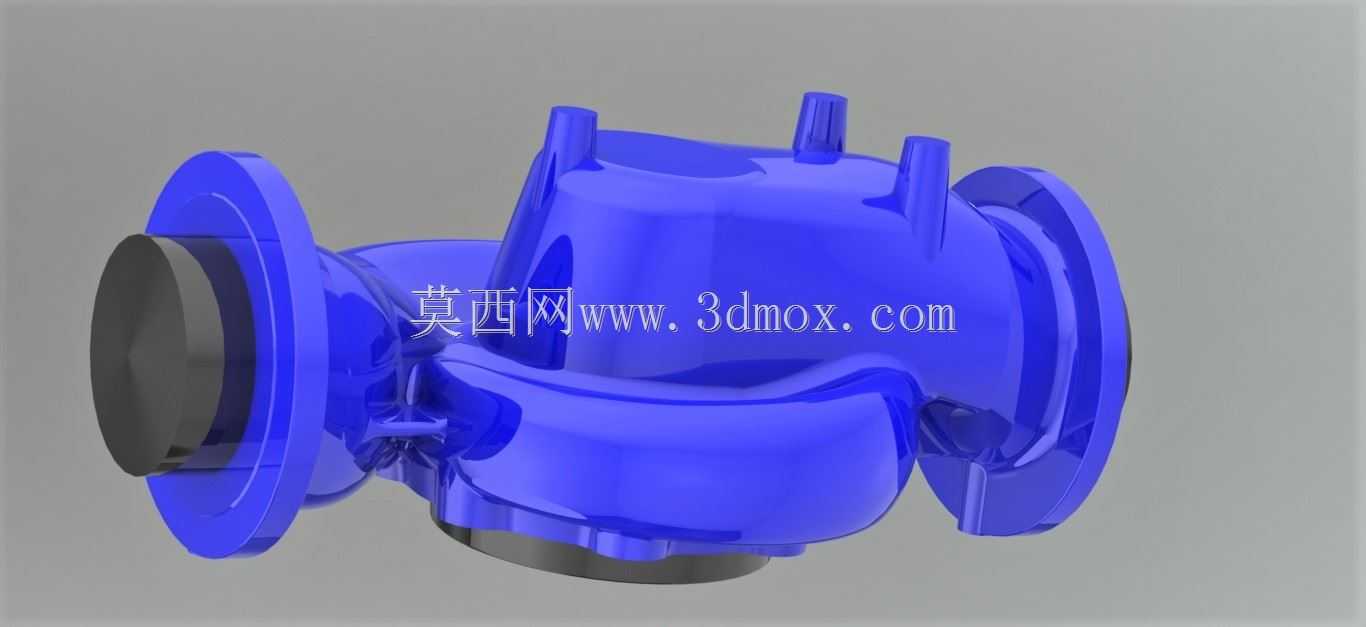

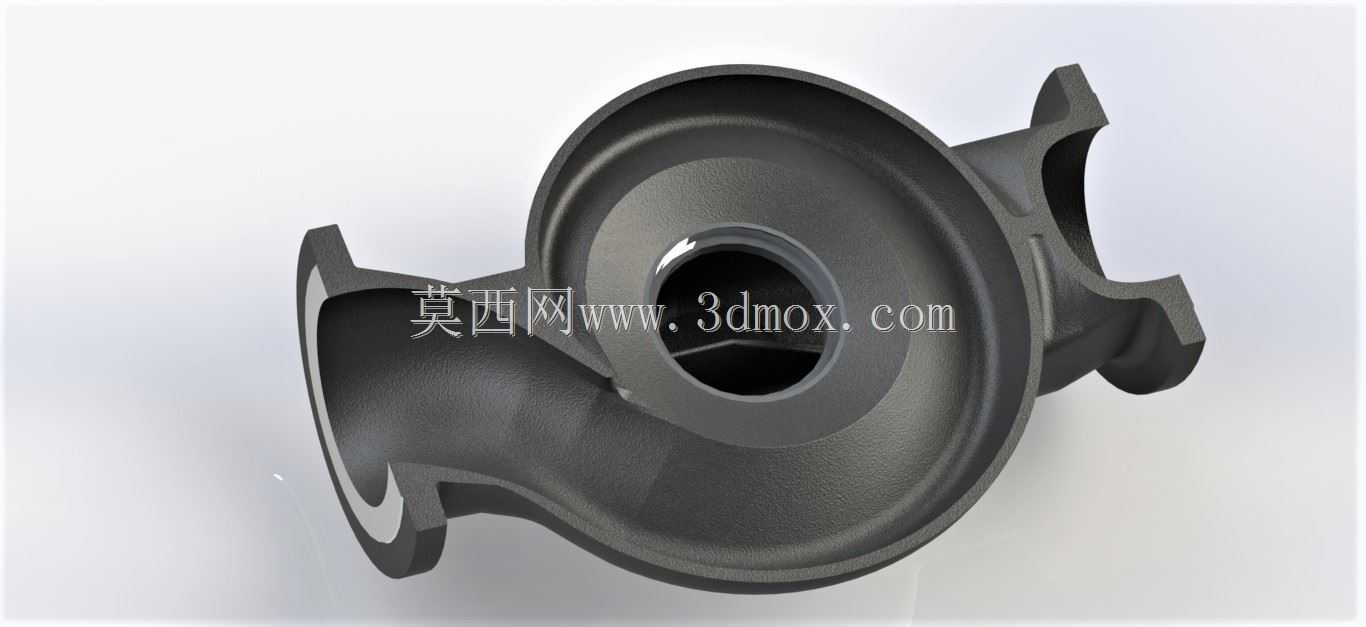

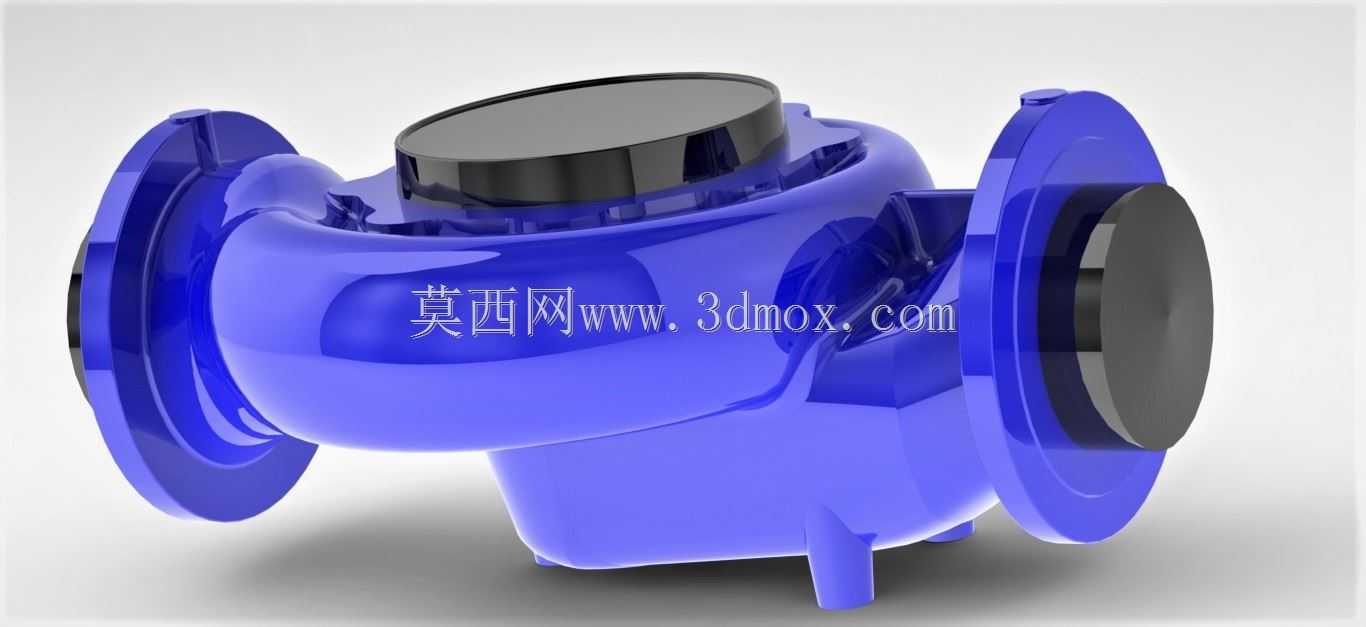

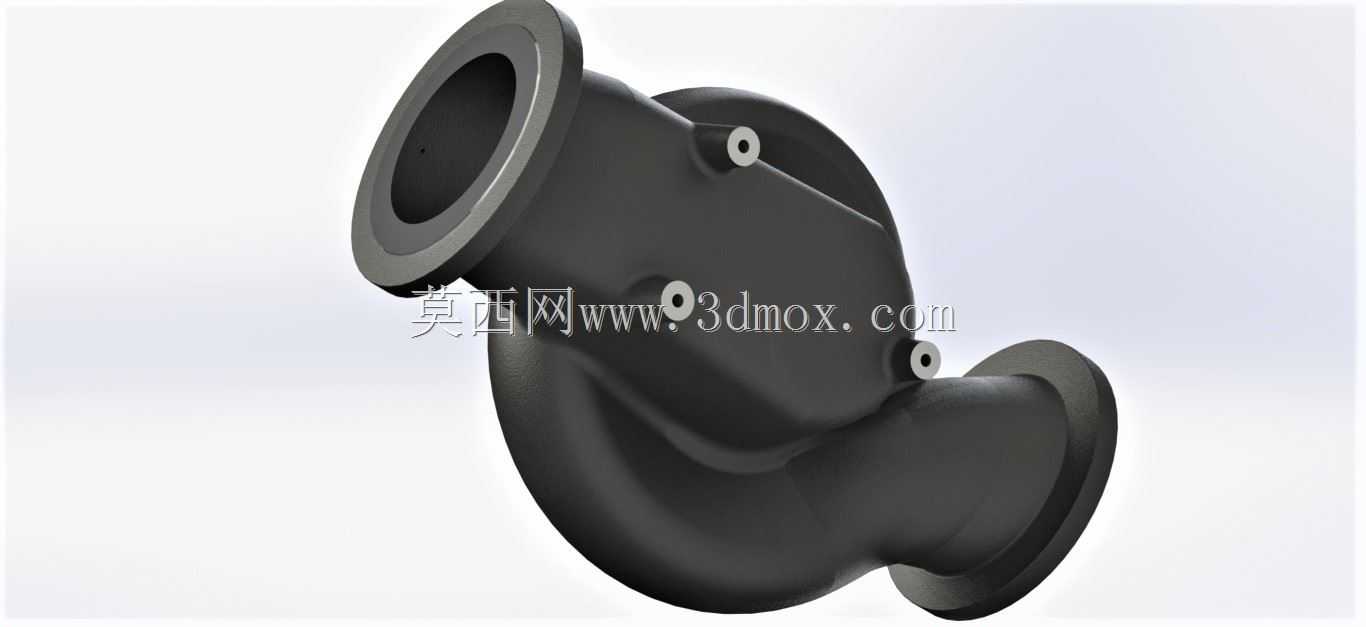

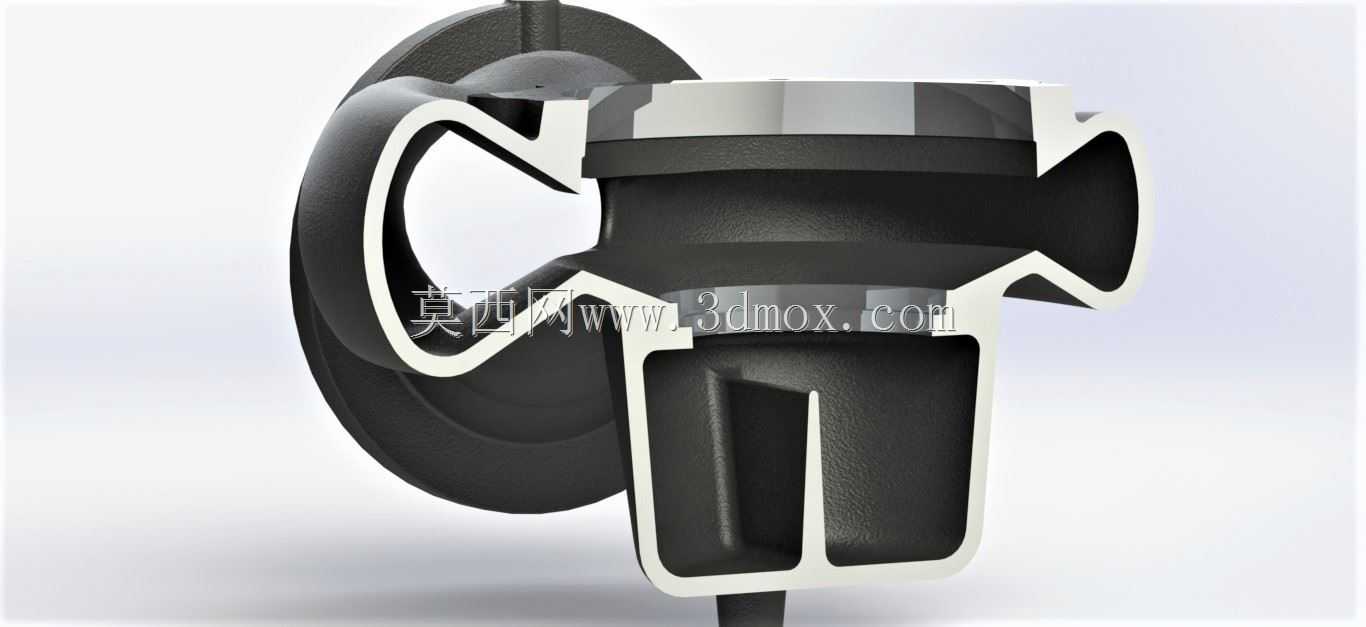

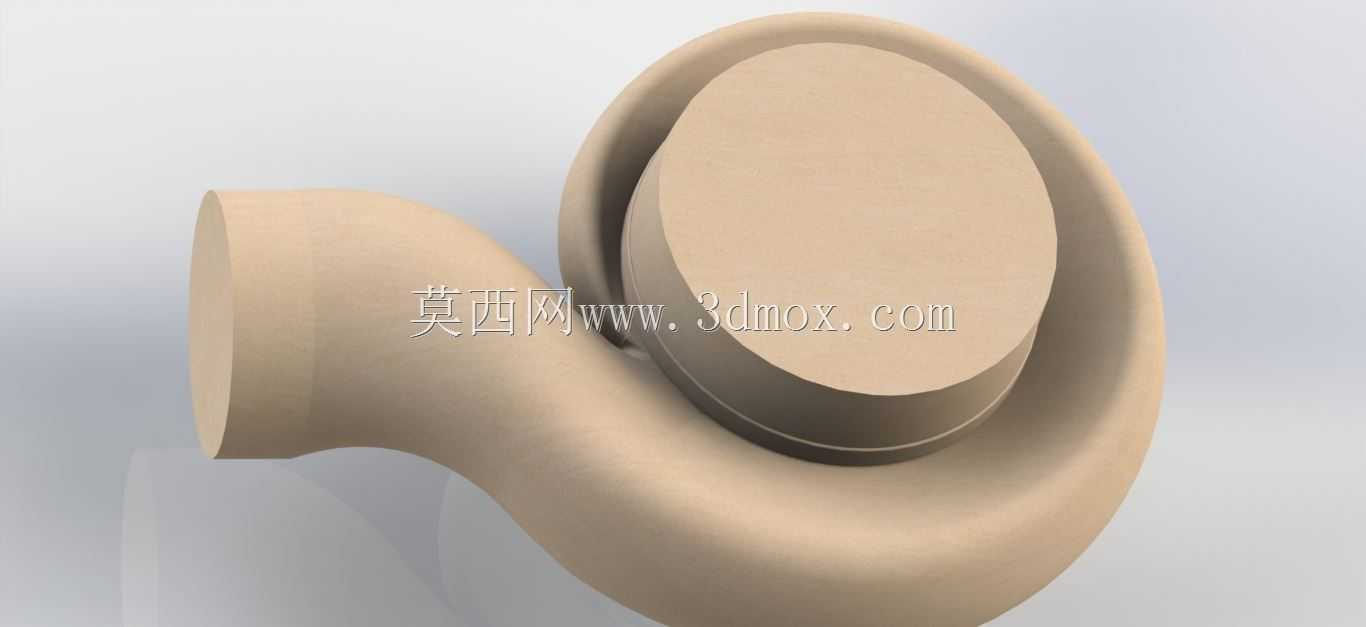

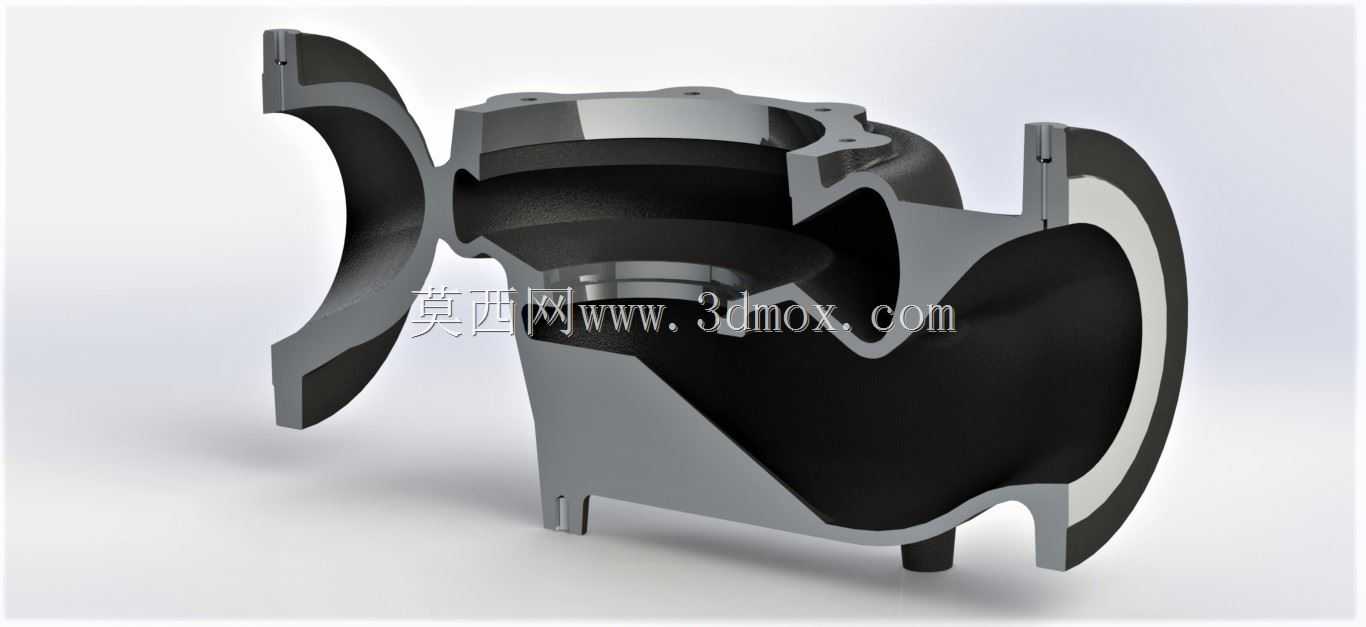

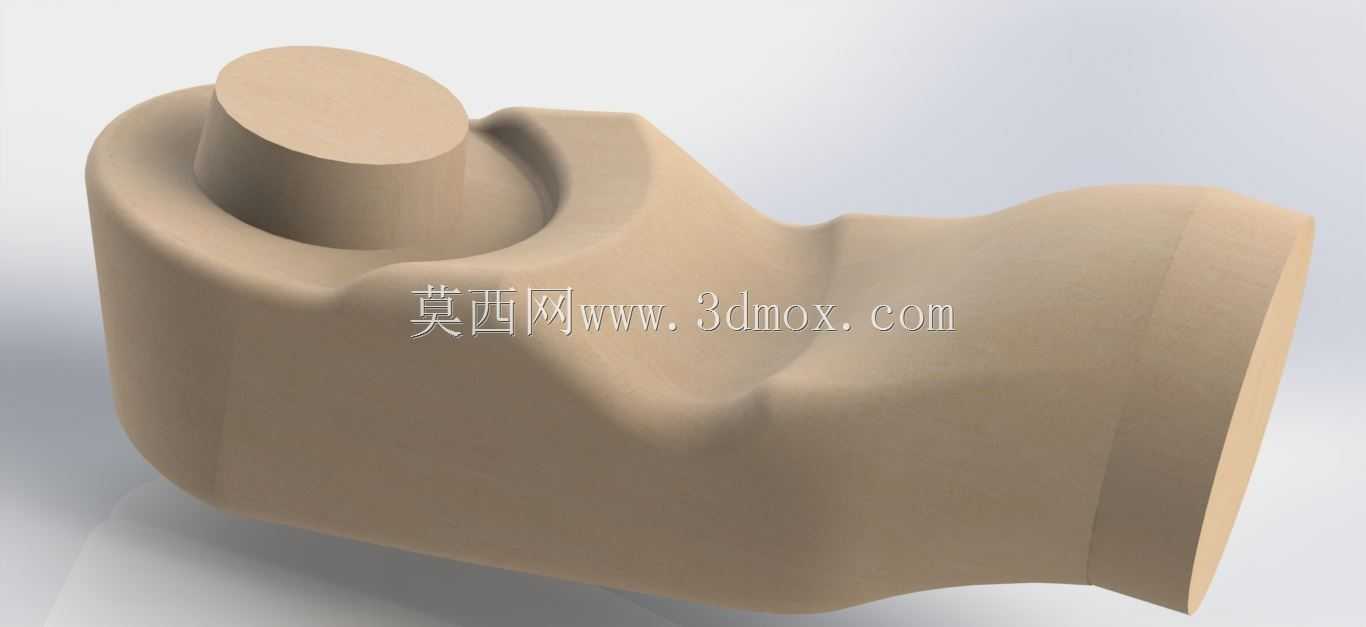

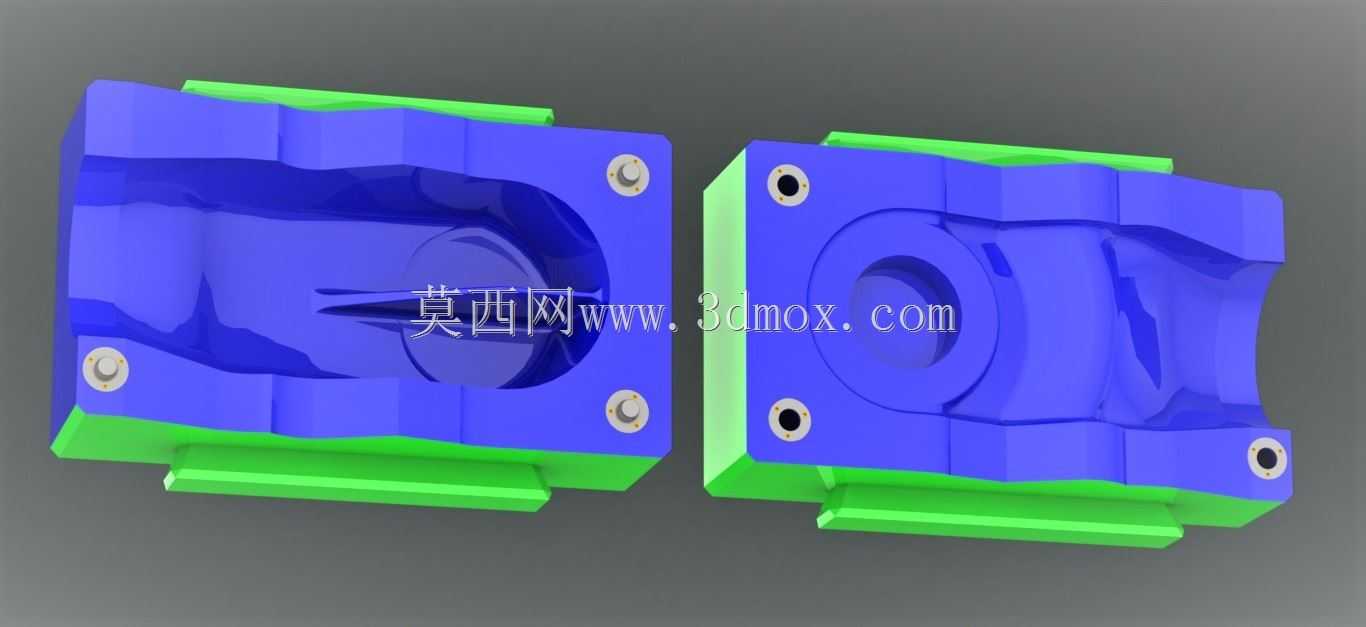

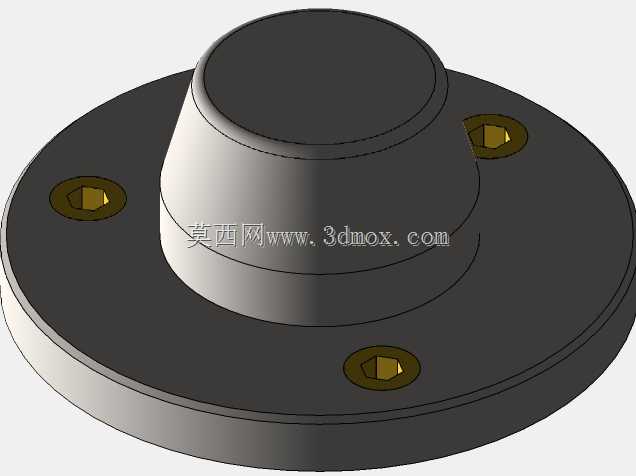

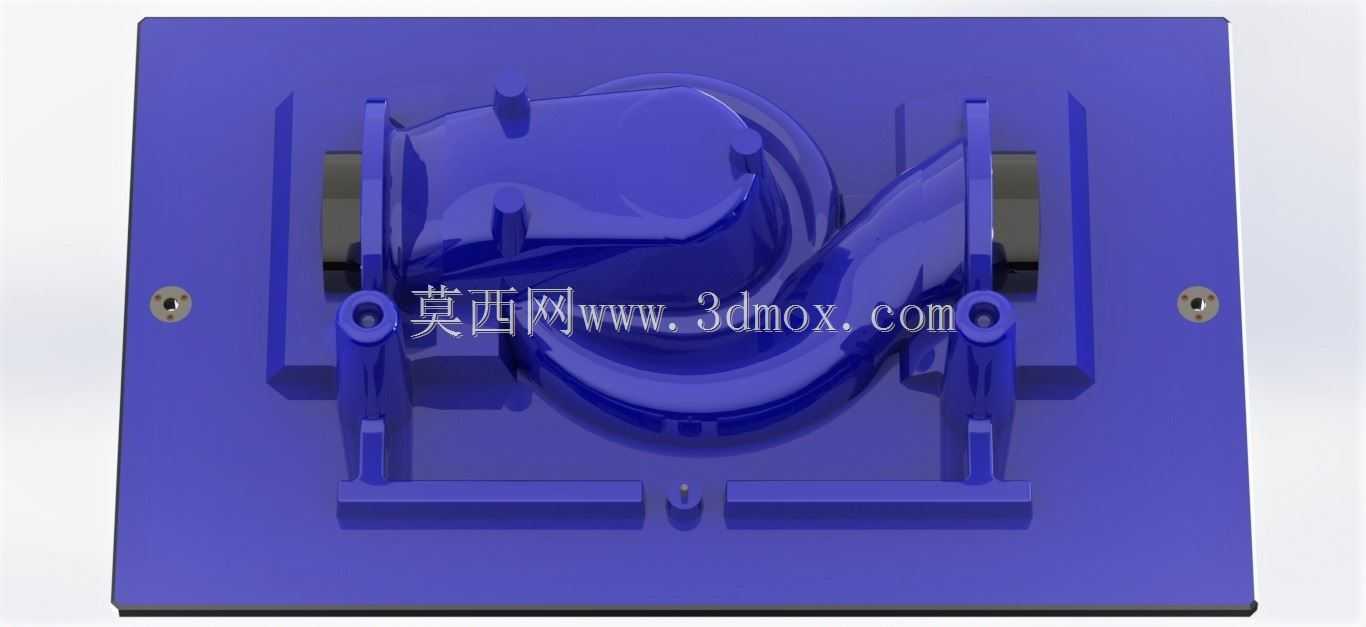

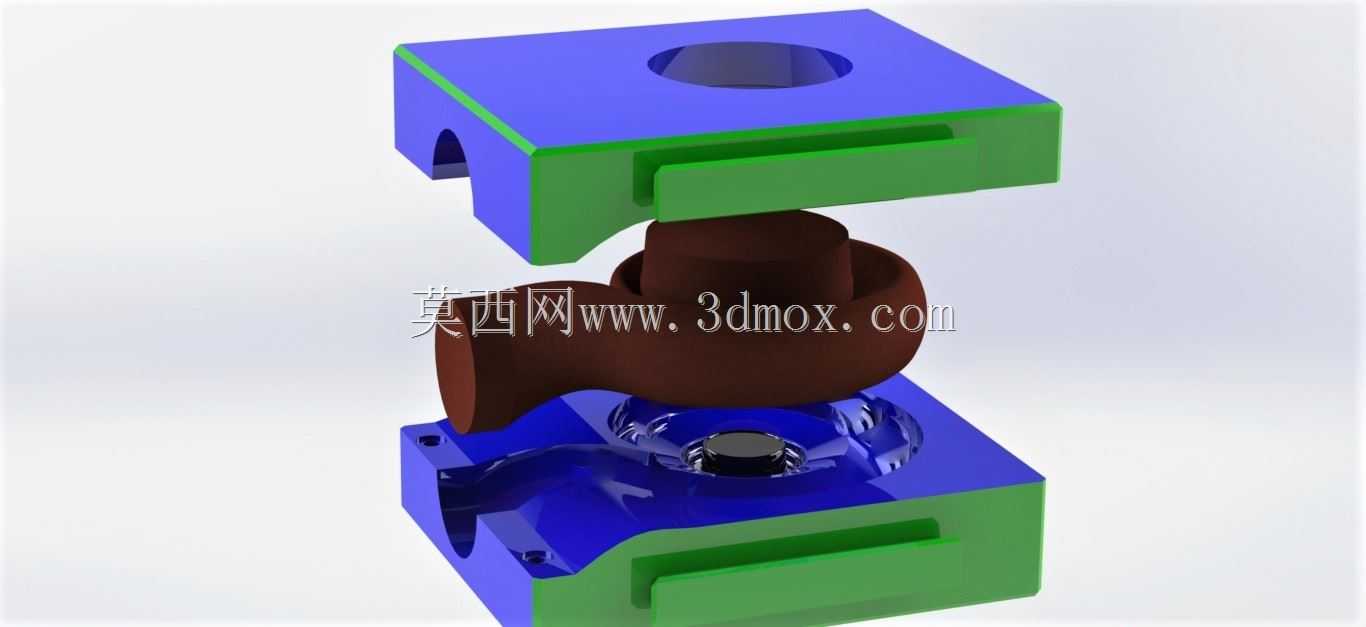

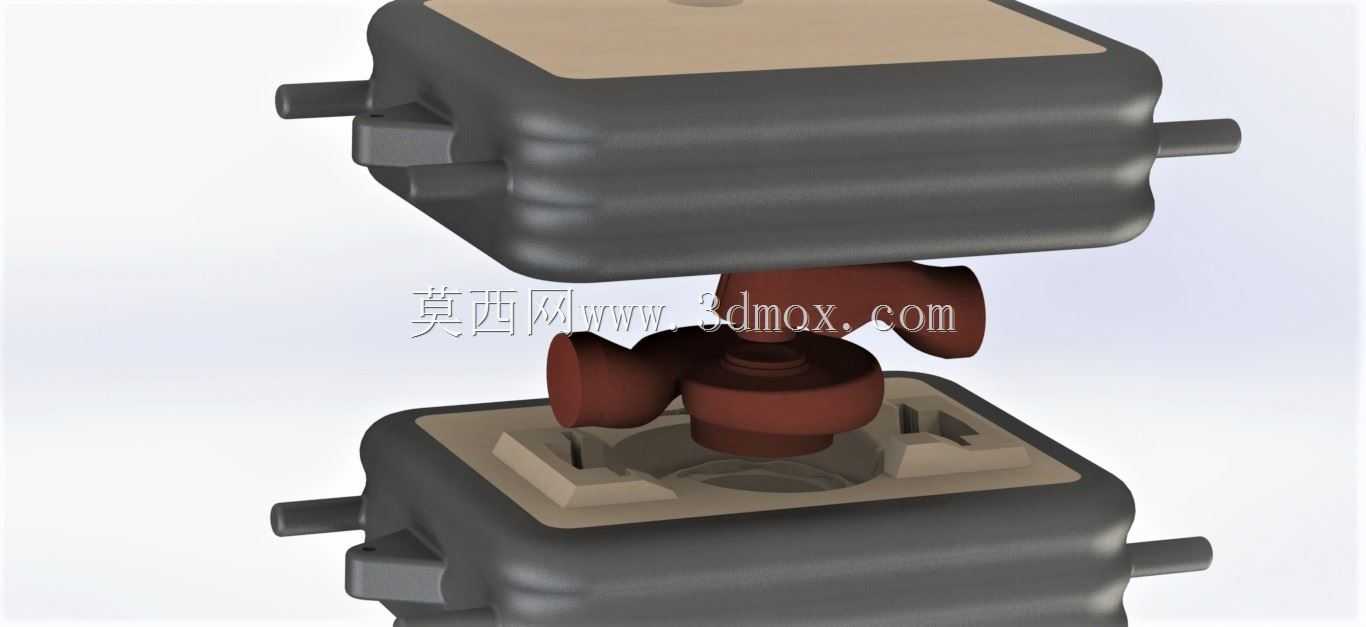

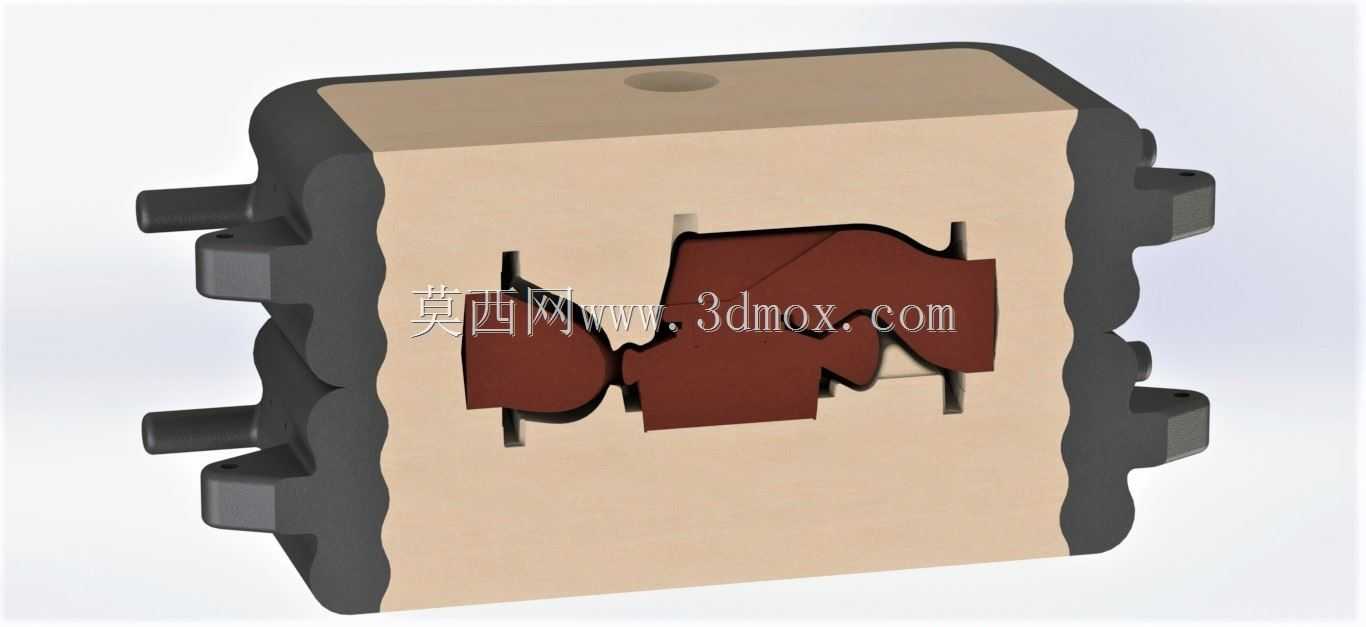

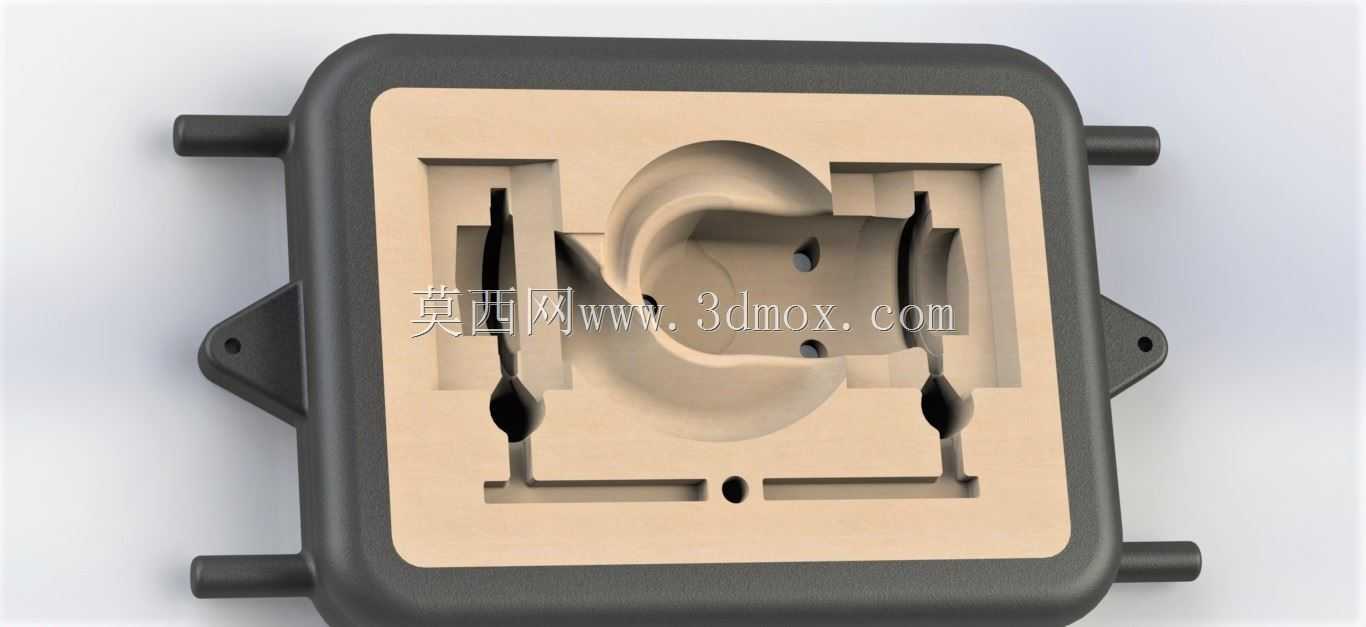

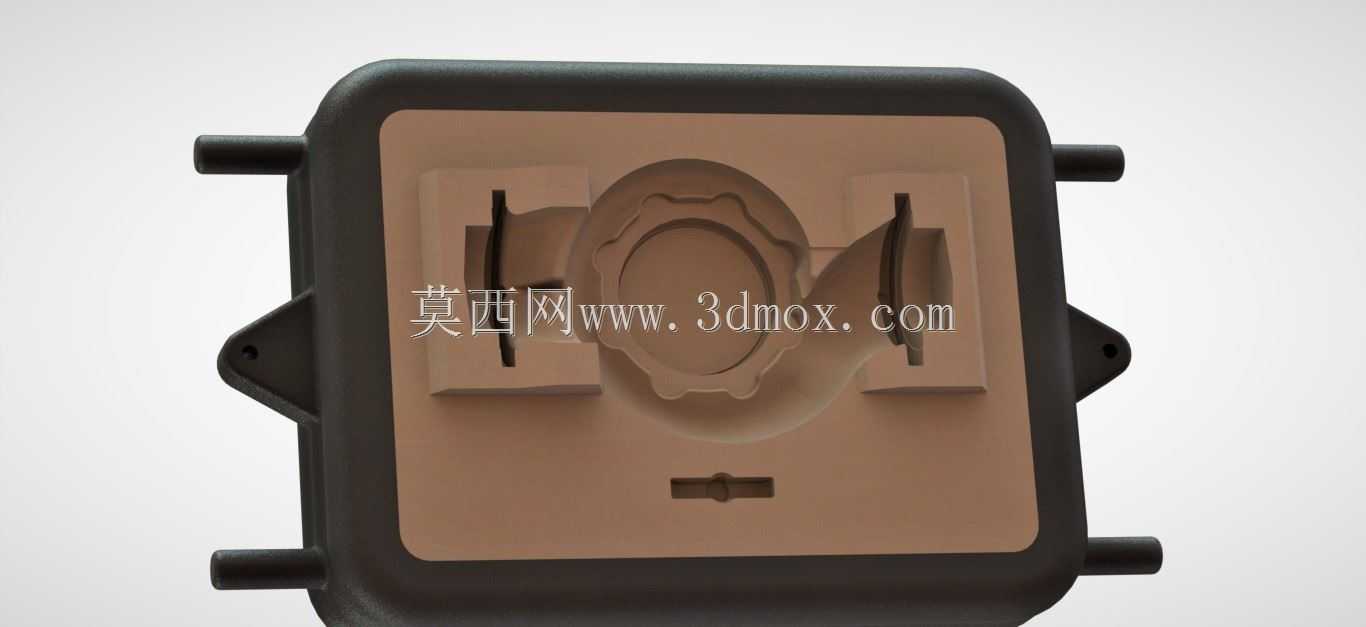

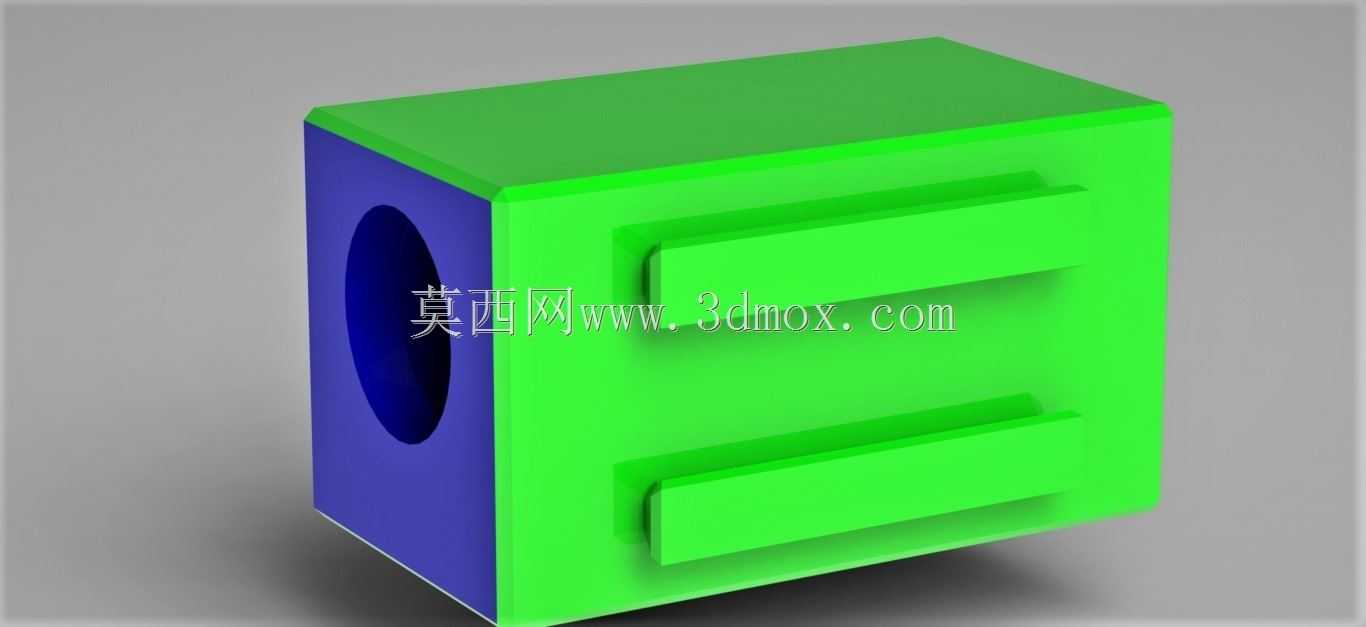

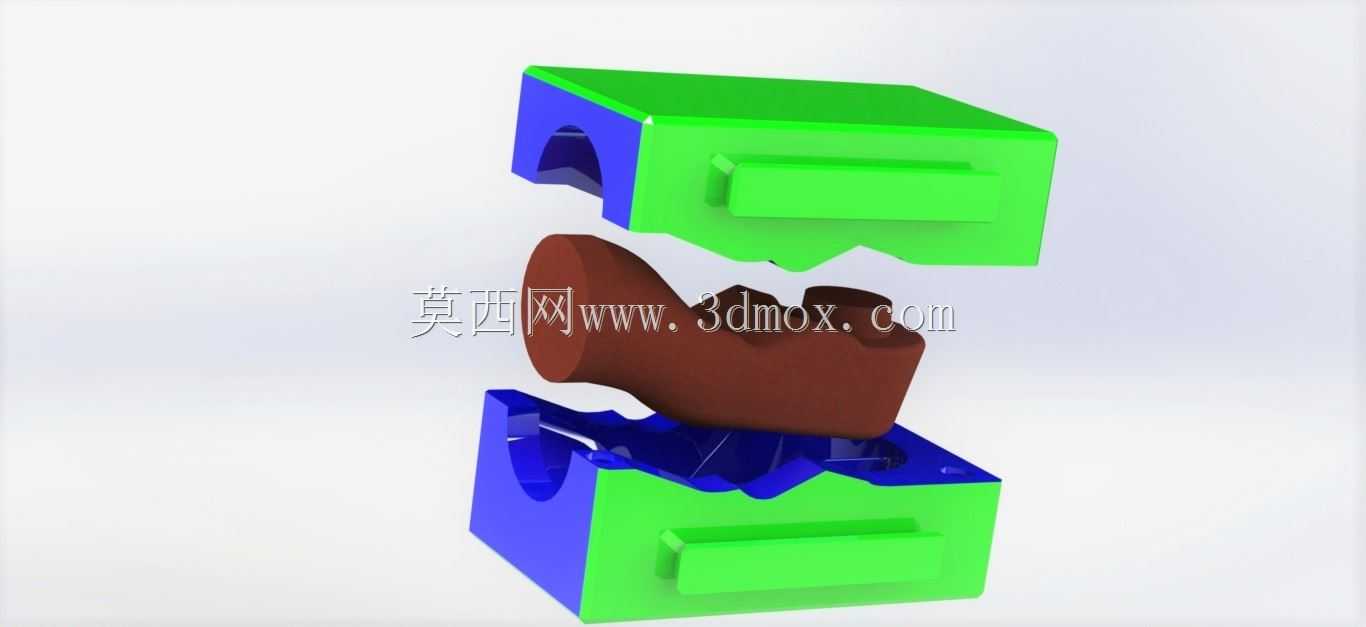

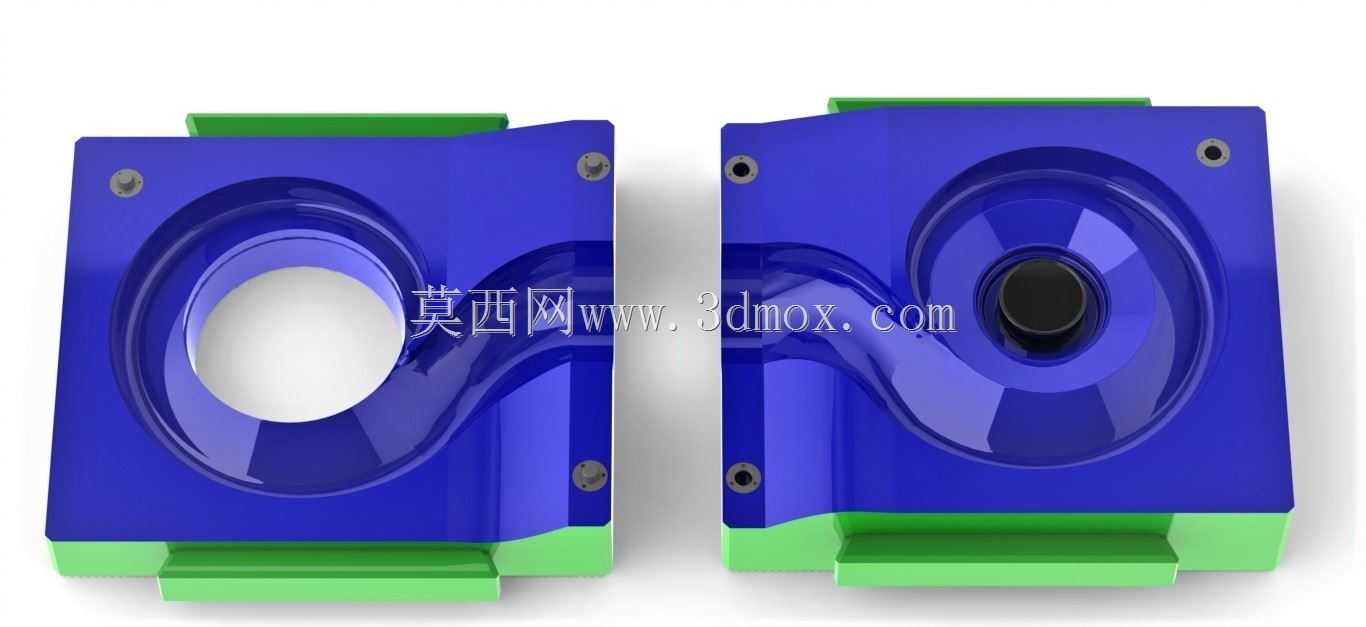

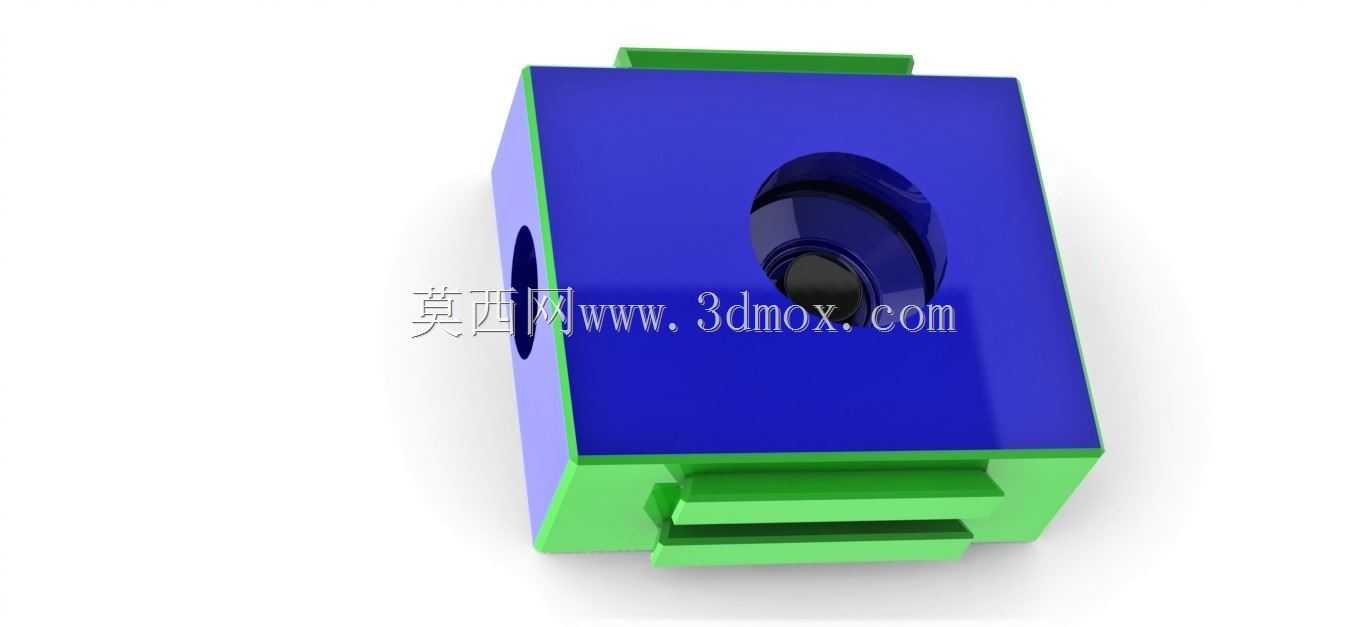

该部件为离心泵的核心承压壳体，也就是行业内常说的蜗壳泵体，是整台泵实现流体能量转换的关键载体，日常在市政供水、暖通循环、工业流体输送、农田排灌等场景中，这类蜗壳泵体都是离心泵的基础承载构件。从结构设计逻辑来看，整个壳体采用螺旋形渐扩流道设计，流道截面顺着叶轮旋转方向逐步扩大，目的是把叶轮甩出的高速流体的动压平稳转换为静压，最大程度降低流道内的水力损失，避免流道突变产生的涡流、湍流带来的振动与效率损耗。三个接口均采用法兰连接结构，其中轴向大口径法兰为流体吸入口，垂直于吸入口轴线的侧方法兰为流体排出口，正面带异形密封槽的法兰为叶轮装配口，三个接口的端面都预留了密封件安装位，装配时可适配对应压力等级的密封垫片，保证承压状态下无介质泄漏。设计过程中需要重点匹配叶轮的出口宽度、外径参数，蜗壳的基圆直径要比叶轮外径大出合理间隙，既不能间隙过大造成容积损失升高，也不能间隙过小导致叶轮运转时与泵体发生刮蹭。壳体壁厚按照对应输送介质的压力等级做梯度设计，法兰连接位置做了局部加厚处理，螺栓孔的位置度公差需要严格控制，保证现场安装时法兰对接无错边，螺栓能顺利穿装。流道内壁的设计粗糙度要求较高，铸造完成后需要做流道打磨处理，减少流体沿程阻力。从安装边界来看，该泵体的三个法兰端面的垂直度、同轴度都有明确形位公差要求，吸入口与排出口的中心距是现场管路对接的核心尺寸，装配口的止口尺寸需要和泵盖、轴承架的配合尺寸精准匹配，保证整泵装配后叶轮与泵体的同心度，避免运行时出现偏磨。这类铸件一般采用树脂砂铸造工艺生产，流道部分的型芯要保证足够的尺寸精度，避免出现粘砂、多肉等铸造缺陷影响流道过流能力，壳体外部的加强筋布局顺着流道的应力分布方向设置，既可以提升壳体的承压能力，也能减少泵运行时的结构振动，降低整体运行噪音。在实际选型适配时，需要根据设计流量、扬程参数匹配对应流道截面的蜗壳，不能随意替换不同比转速的泵体，否则会造成泵运行效率骤降，甚至出现电机过载、气蚀等问题。
