插装式电动液压电磁阀结构设计

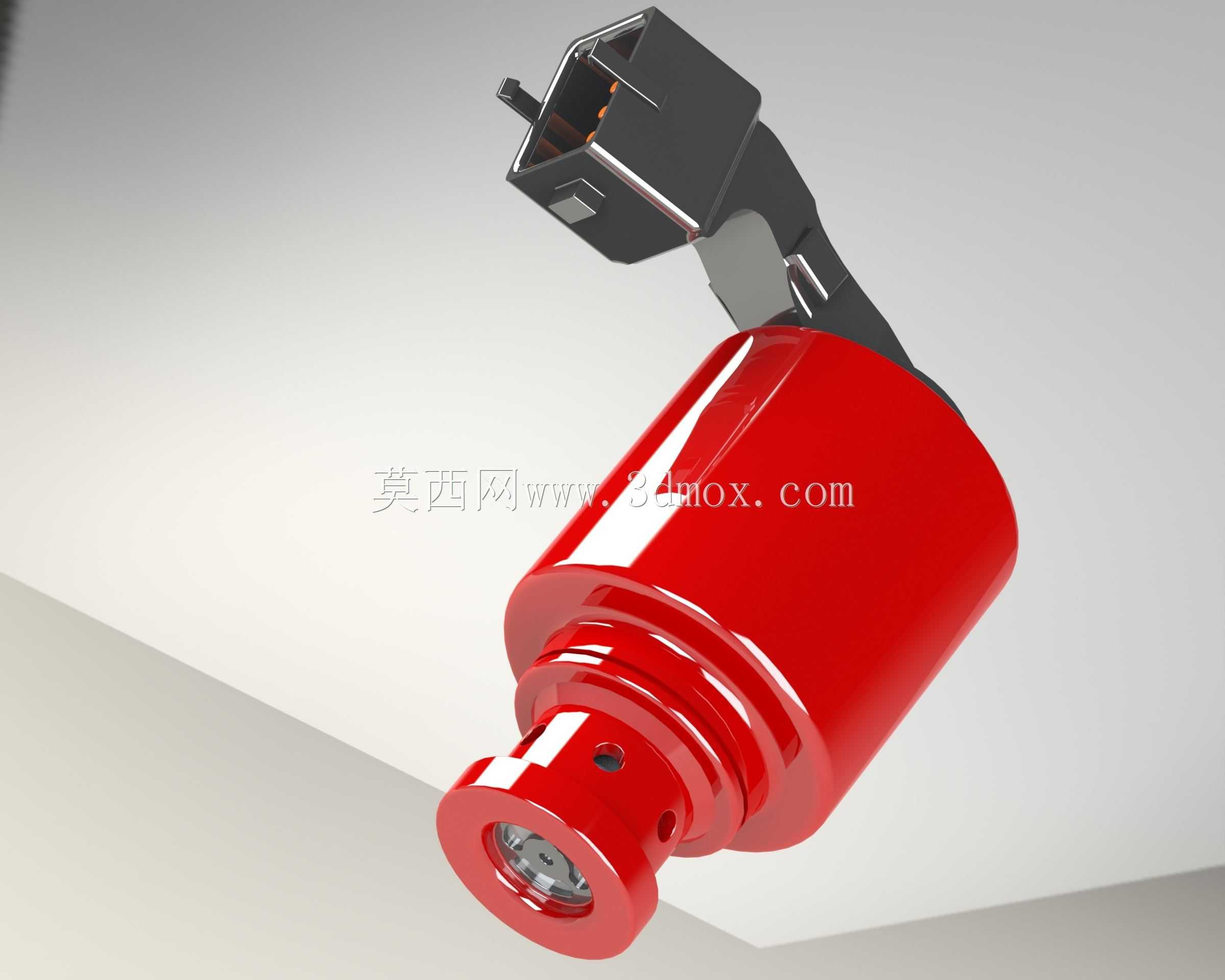

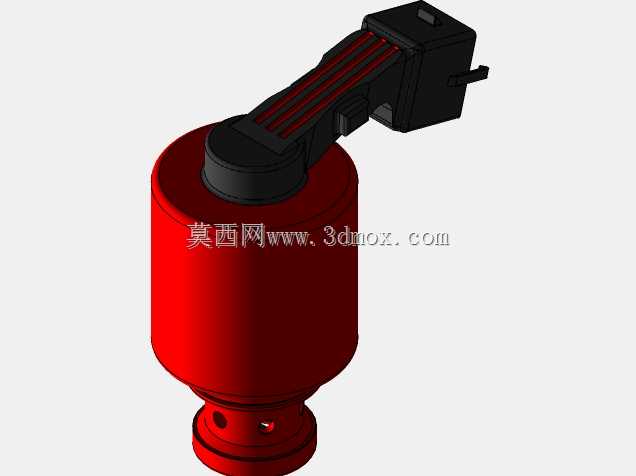

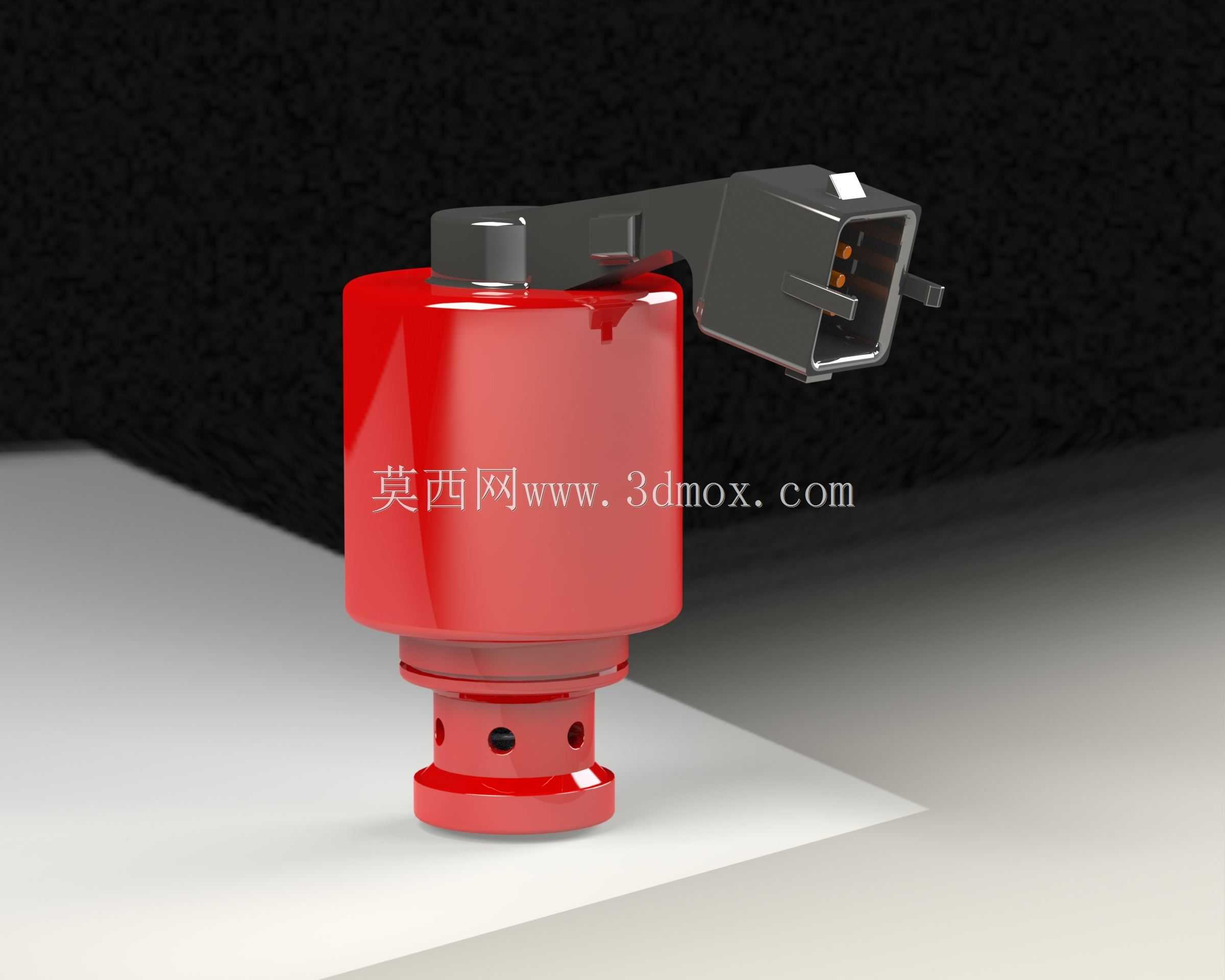

这款电动液压阀常应用在工程机械液压回路、乘用车制动液压系统、工业自动化液压站的油路控制场景中，核心作用是通过电信号驱动内部阀芯动作，完成油路的通断、流向切换，实现执行元件的动作启停与方向控制。从结构设计来看，上部的黑色接插件部分采用标准汽车级防水接插结构，接插端带定位卡扣，安装时可直接与对应线速端对插，无需额外接线固定，接插件与阀体主体的连接部位做了弯折避让设计，可适配安装空间局促的阀组布局场景，避免接插件与周边管路、结构件产生干涉。下部红色的阀体部分采用插装式结构设计，主体为圆柱形，外圆加工有标准密封槽位，安装时可直接插入阀块对应的安装孔内，通过径向密封圈完成油路密封，无需额外的法兰连接结构，能大幅缩小阀组的整体占用空间。阀体端部的油口做了倒角引流设计，可减少高压油液通断时的局部压力损失，降低油路紊流产生的振动与噪音。设计过程中优先考虑了安装边界的适配性，阀体插装段的外径公差控制在h7精度范围，可适配行业通用的标准插装阀安装孔，接插件的出线方向可根据实际安装需求在小范围内调整，适配不同走线方向的设备布局。功能层面，该阀为常闭型结构，未通电状态下内部弹簧将阀芯顶在密封位，切断主油路，通电后电磁线圈产生磁力驱动阀芯克服弹簧力位移，打开油路完成介质导通，响应速度可满足多数常规液压系统的动作时序要求，线圈部分做了全密封封装，可适配有少量油液飞溅、潮湿的工业作业环境，避免外部杂质进入线圈内部造成短路故障。阀体的外露金属部分做了防腐镀层处理，可适配常规矿物液压油的工作介质，长期使用不会出现锈蚀卡滞的问题。在三维建模过程中，对内部阀芯的行程、弹簧的安装预压量都做了参数化定义，可直接根据不同的流量、压力需求调整对应参数，快速衍生出不同通径、不同压力等级的同系列阀型，接插件部分的模型也做了标准化处理，可直接复用到其他同接插规格的液压元件模型中，减少重复建模的工作量。
