螺旋轨道重力传动演示机构

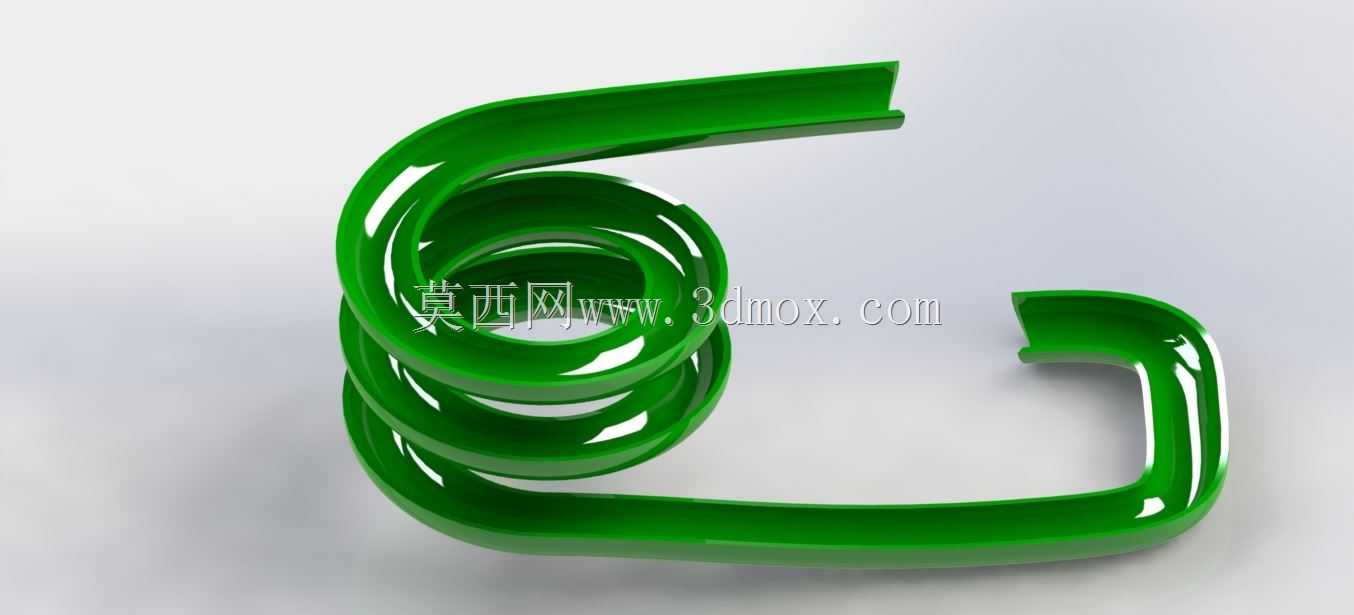

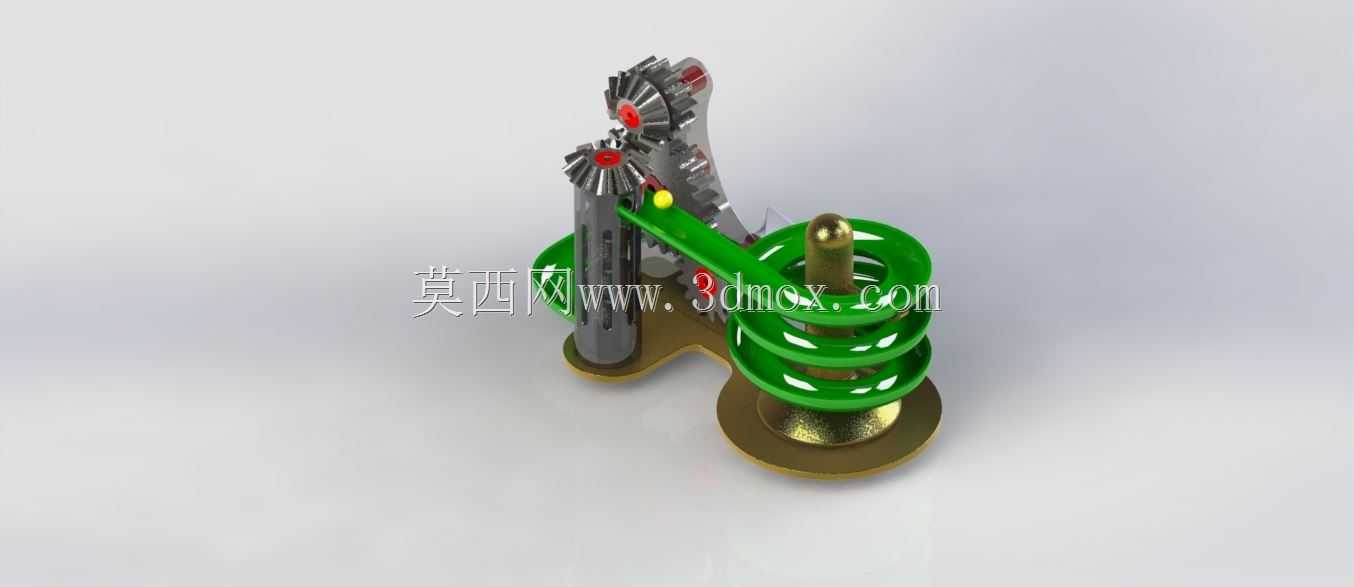

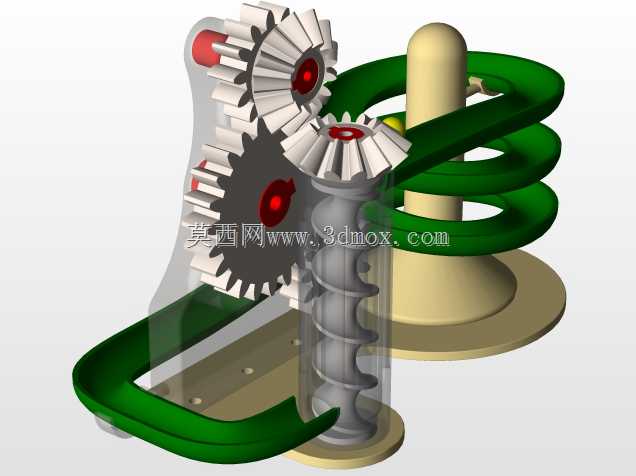

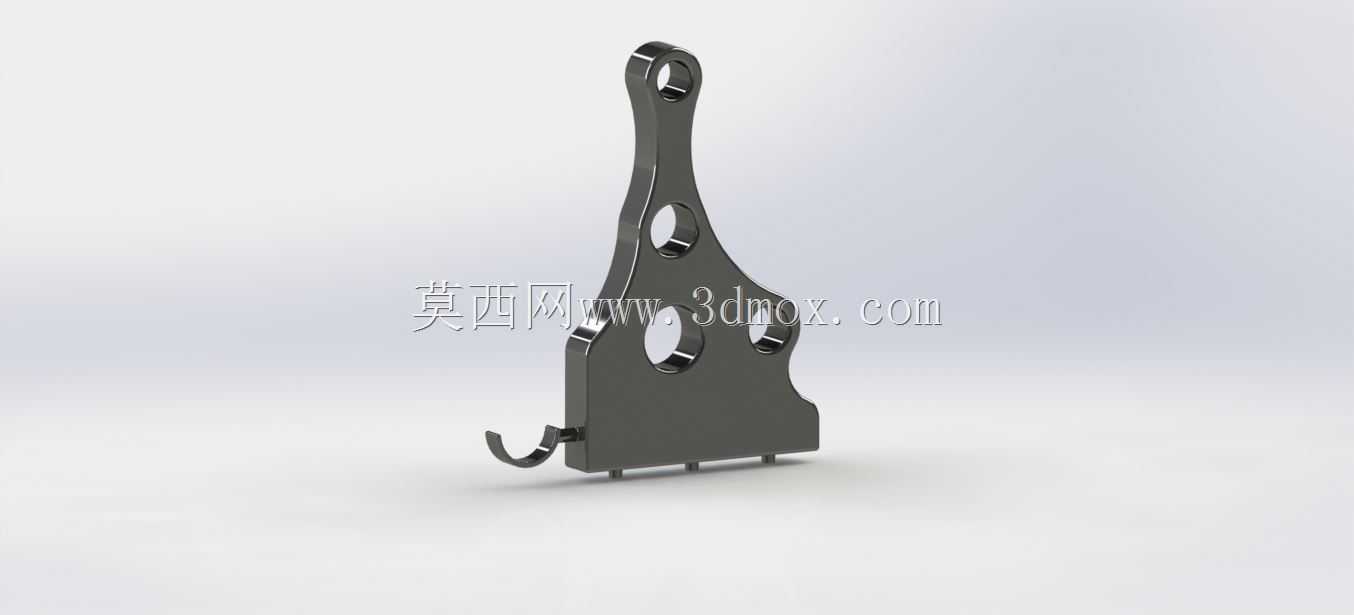

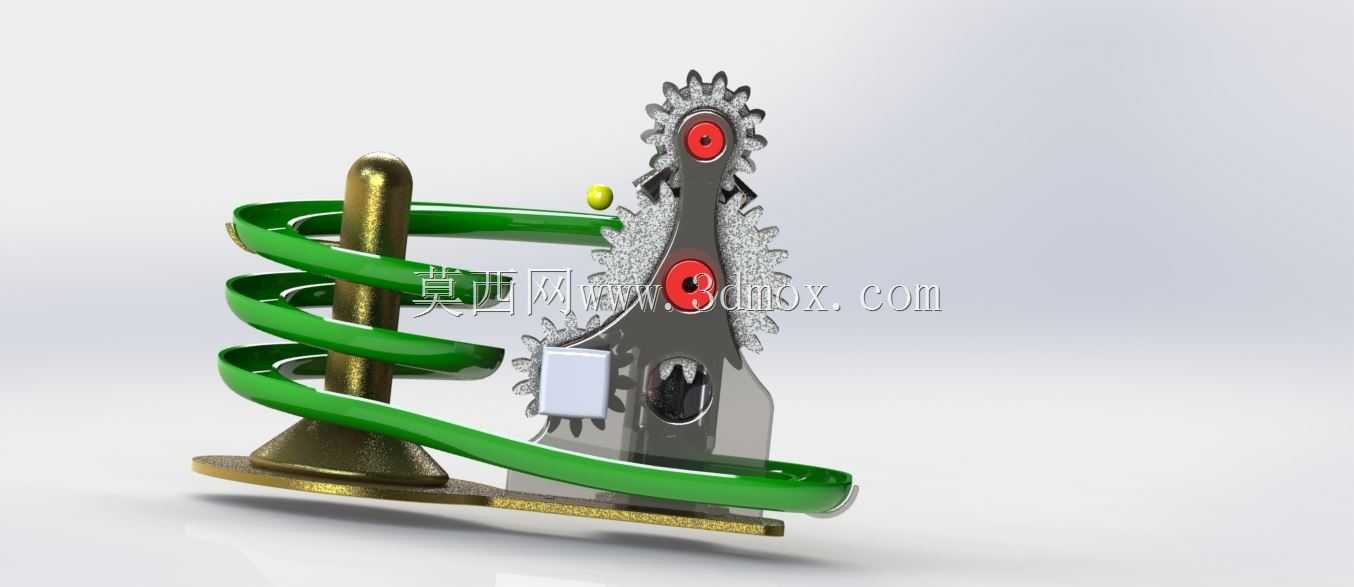

这套重力传动演示机构，核心功能是直观展现重力势能转化为机械动能的完整过程，常应用于中学物理实验教学、科技馆科普展项、机械原理入门实训场景，能让观察者快速理解重力驱动、齿轮啮合传动、循环运动的基础逻辑。从结构设计逻辑来看，整体采用立式紧凑布局，底部设置圆形配重基座，保障整机运行时的稳定性，避免小球循环运动过程中出现机构侧翻问题，基座上方同轴布置三层螺旋下降的半圆形管道轨道，轨道内壁做光滑过渡处理，减少小球滚动时的摩擦阻力，保证小球能依靠自身重力沿轨道匀速螺旋下行。轨道侧方布置两组啮合传动的齿轮组，齿轮组通过立式支撑柱固定在基座上，支撑柱与基座采用过盈配合连接，无需额外紧固件即可保证传动支撑的刚性，齿轮组末端连接抬升拨叉结构，当小球沿螺旋轨道滚动至最底端出口时，会精准落入拨叉的承接位，齿轮组通过传动比匹配，将小球滚动传递的动能与重力势能结合，带动拨叉将小球重新抬升至螺旋轨道的最高处入口，形成无需额外外部动力输入的自循环运动。设计过程中重点校核了螺旋轨道的倾斜角度，每一圈轨道的倾斜角控制在5度到8度区间，既保证小球能获得足够的下滑分力，又不会因速度过快冲出轨道，同时齿轮组的模数选用0.8模标准直齿，啮合间隙控制在0.1mm以内，保证抬升动作的连贯性，不会出现卡滞、跳齿问题。安装边界方面，整机最大外轮廓尺寸控制在200mm×150mm×280mm区间，可直接放置在常规实验台、展柜台面上使用，不需要额外预留过大的操作空间，所有运动部件均做外露处理，方便观察者直接看到齿轮啮合、小球滚动、抬升动作的全流程，没有多余的外壳遮挡，完全服务于原理展示的核心需求。在实际教学应用中，这套机构可以帮助学习者快速建立重力势能、动能转换、齿轮传动比、循环机构的具象认知，相比平面示意图的讲解方式，实体动态演示的接受度更高，也能用于机械专业入门阶段的机构创新设计参考，拆解其轨道曲率匹配、传动时序配合的设计思路，可拓展应用到小型重力驱动玩具、无动力物料输送轨道的设计中。
