酒厂配套多叶片联动工业风门阀组结构

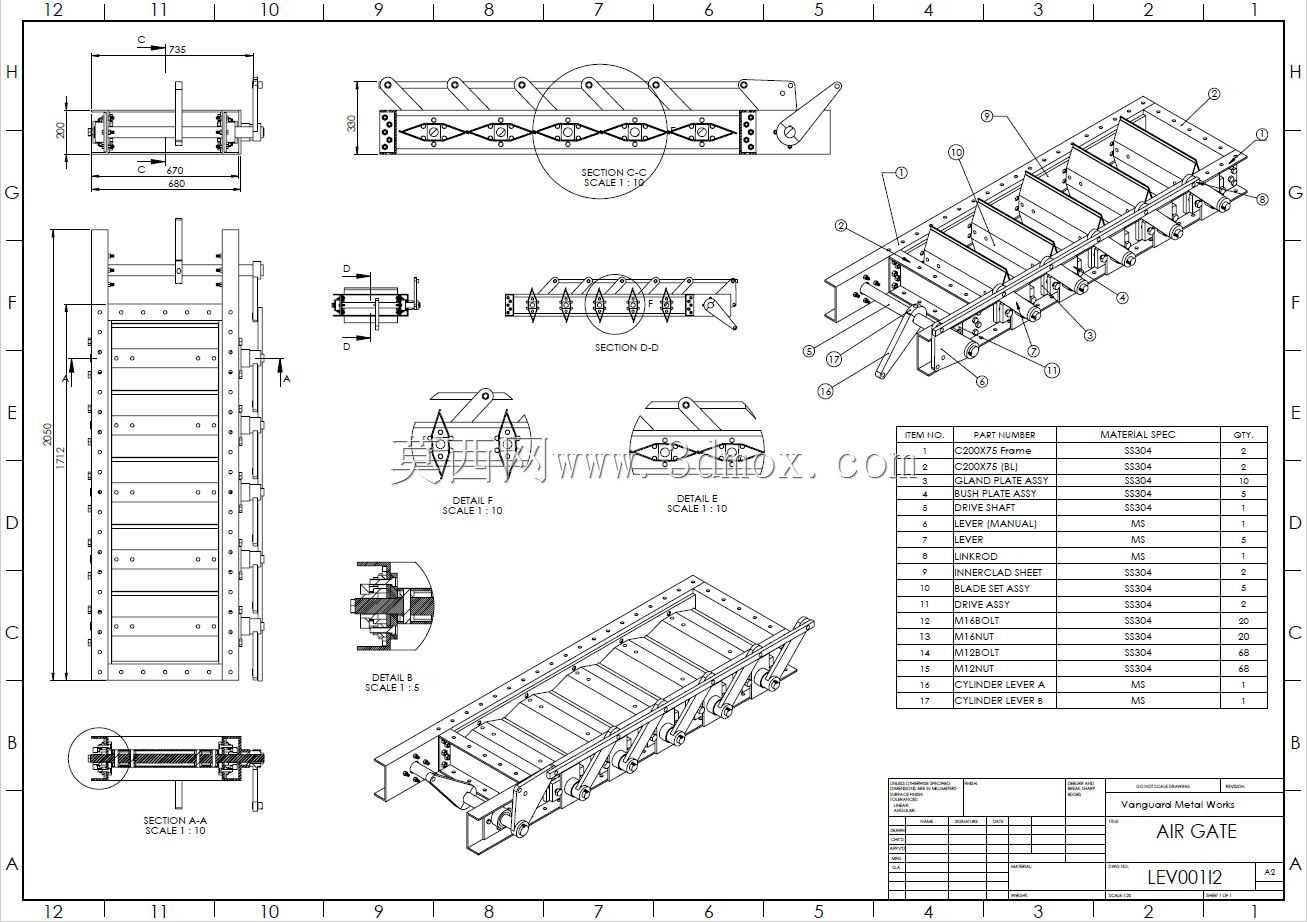

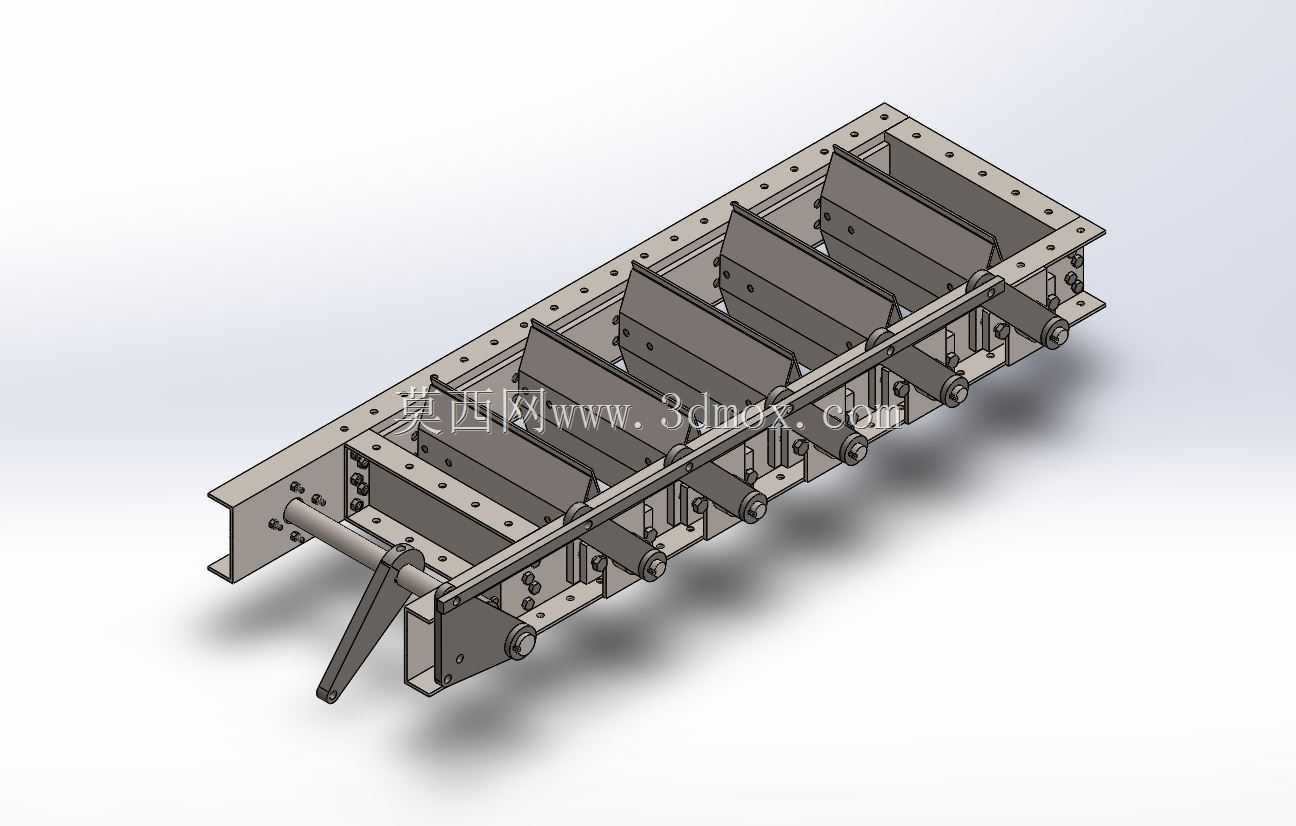

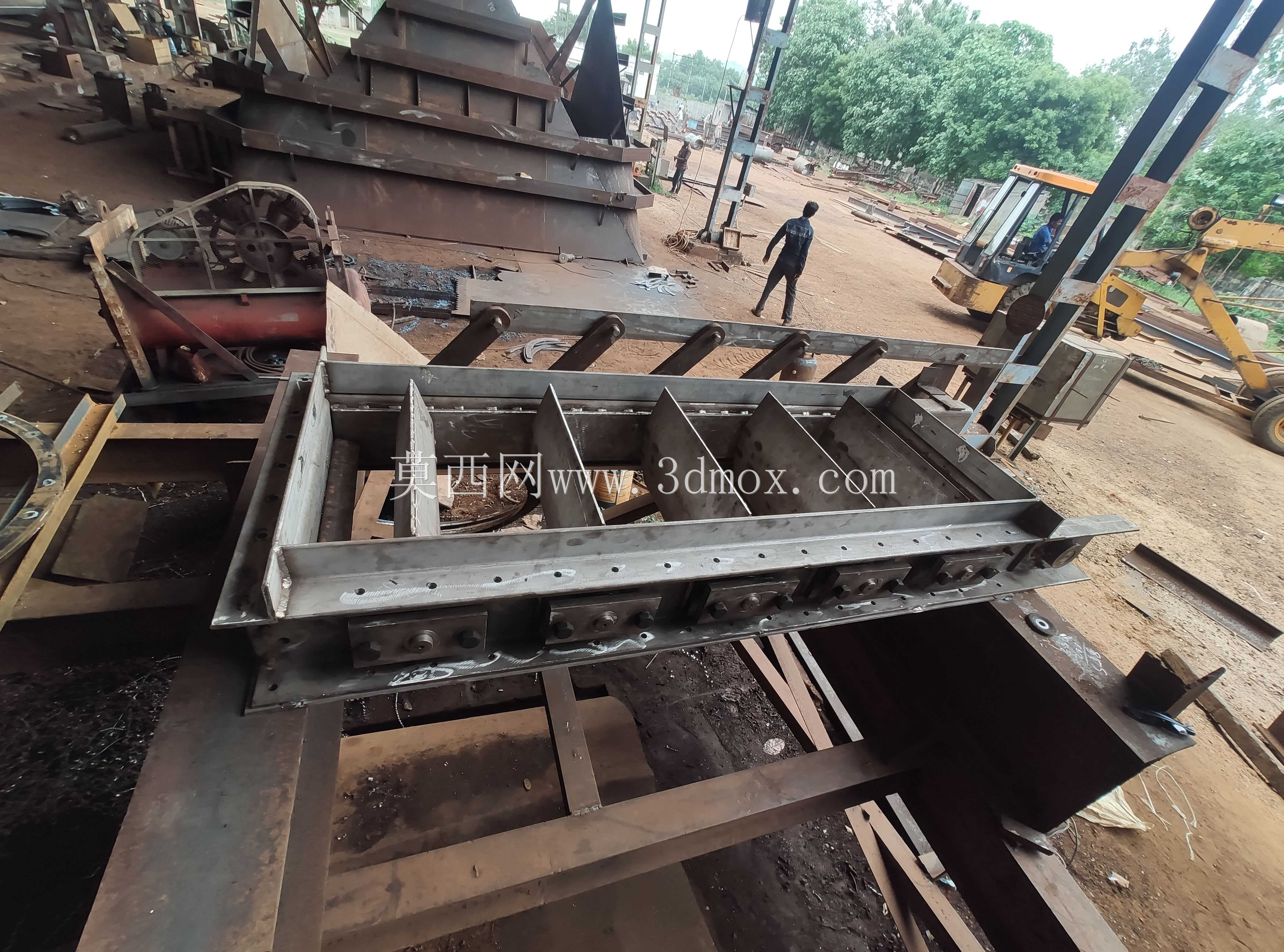

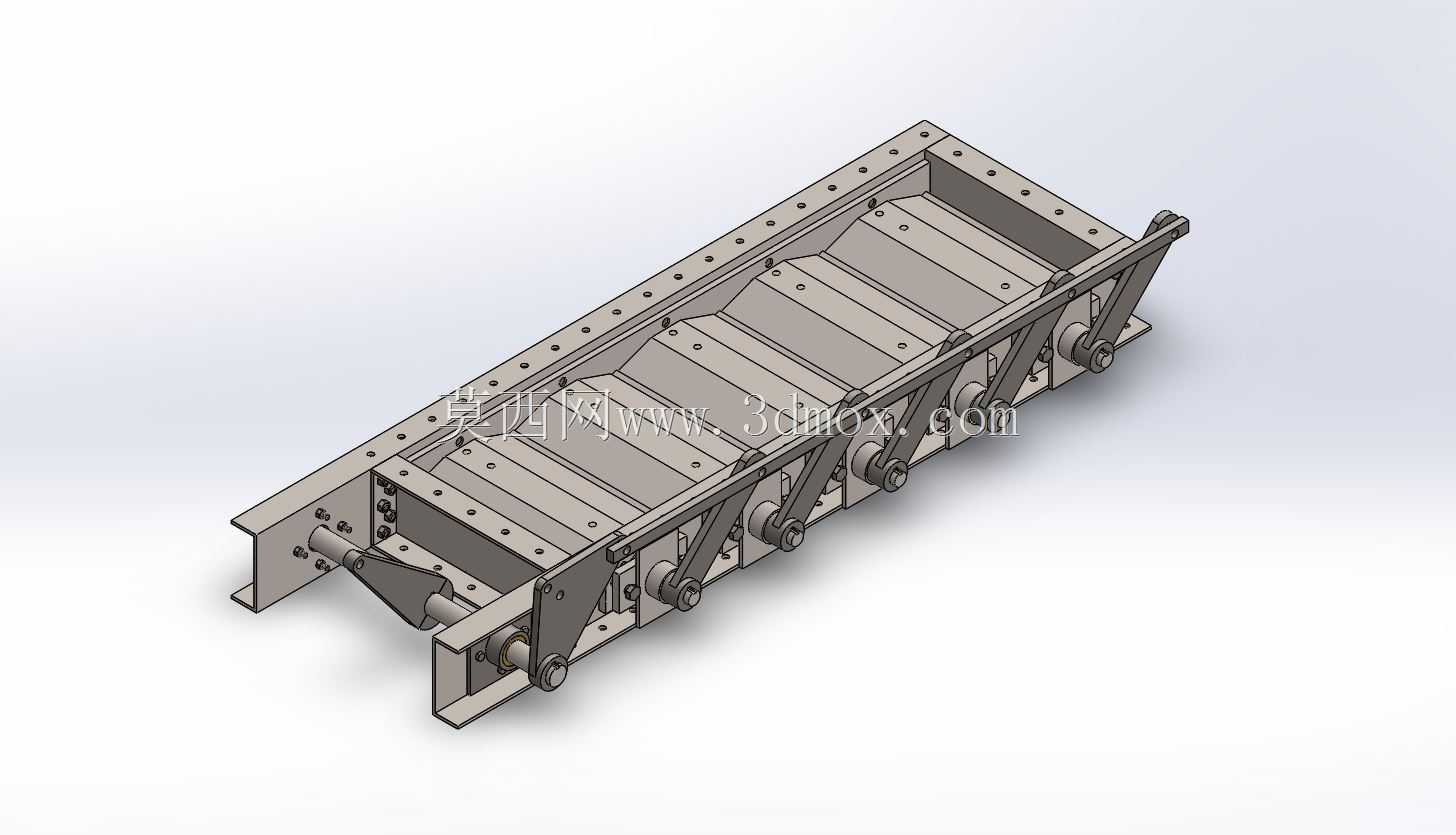

这款多叶片联动风门阀组，最初的设计需求来自酒厂制曲、蒸馏车间的通风管路调节场景，后续也可适配锅炉送风、工业除尘管路、废气处理风道等需要精准调控通流截面的工况，核心作用是在管路系统中完成风量调节、通路截断、阻尼稳流的功能，避免管路内气流压力突变对后端设备造成冲击。从结构设计逻辑来看，整体采用长条形模块化框架布局，框架两侧预留了均匀分布的螺栓安装孔位，可直接与同截面的矩形风管法兰对接，安装时不需要额外制作过渡连接件，适配常规工业矩形通风管道的安装边界，框架整体采用等边角钢拼焊成型，焊接位置预留了加工余量，焊后做整体铣平处理，保证法兰对接面的平面度误差控制在0.2mm以内，避免安装后出现漏风问题。阀组内部的叶片采用等间距排布的多叶片联动结构，每片叶片的转轴两端都配置了自润滑铜套，降低转动过程中的摩擦阻力，所有叶片通过侧边的联动连杆实现同步转动，仅需配置一个执行器即可驱动所有叶片同步完成0到90度的转角调节，相比单叶片大尺寸风门，多叶片结构在调节过程中对气流的扰动更小，不会在管路内形成强涡流引发管路振动。考虑到酒厂车间内空气湿度大、含有少量发酵产生的腐蚀性气体，叶片与框架的接触位置都预留了密封件安装槽，可根据使用场景选配橡胶密封或者金属硬密封结构，满足不同风压等级下的密封要求。设计过程中特意将联动机构布置在阀组外侧的支架上，日常维护时不需要拆开风管法兰，即可直接对连杆转轴、连接销等易磨损部件进行润滑或者更换，降低后期运维的工作量。阀组的整体结构做了等强度优化，叶片采用折弯加强结构，在保证叶片整体刚度的前提下尽可能降低自重，减少执行器的驱动负载，侧边的联动支架采用厚钢板折弯成型，可承受连杆传动过程中的交变载荷，避免长期运行出现支架变形导致叶片卡涩的问题。实际选型应用时，可根据管路的实际通流截面调整框架的长宽尺寸，调整叶片数量适配不同的通流高度，不需要改动核心的联动传动结构，可快速衍生出不同规格的系列化产品，适配不同风量、不同风压的管路系统需求。
