3英寸150磅对夹式手动蝶阀结构设计

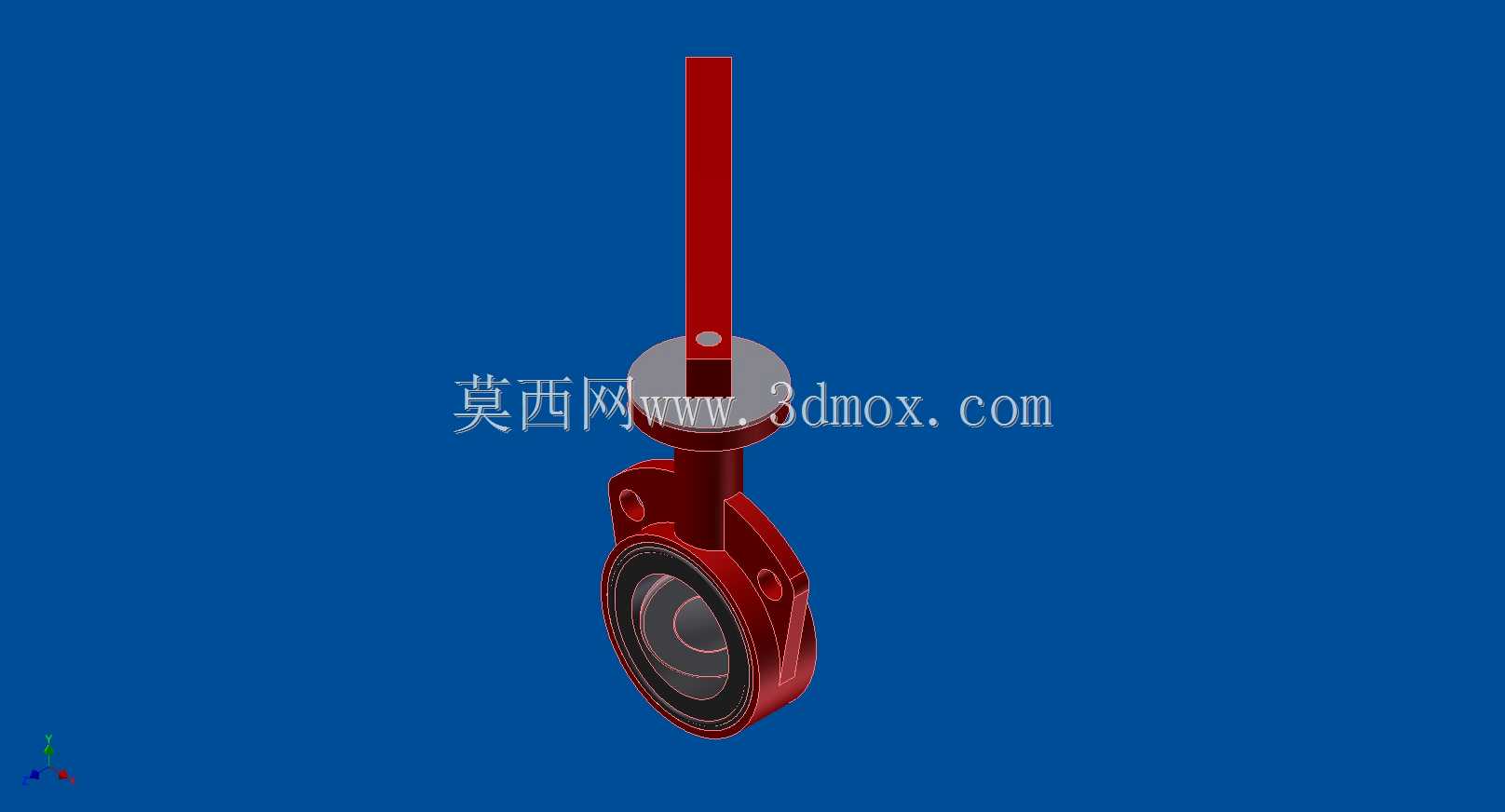

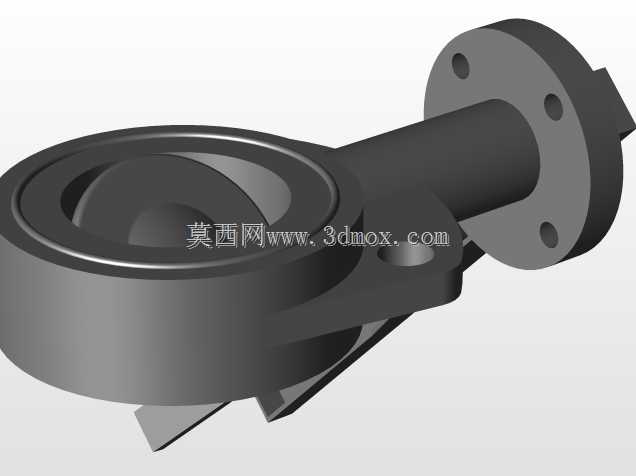

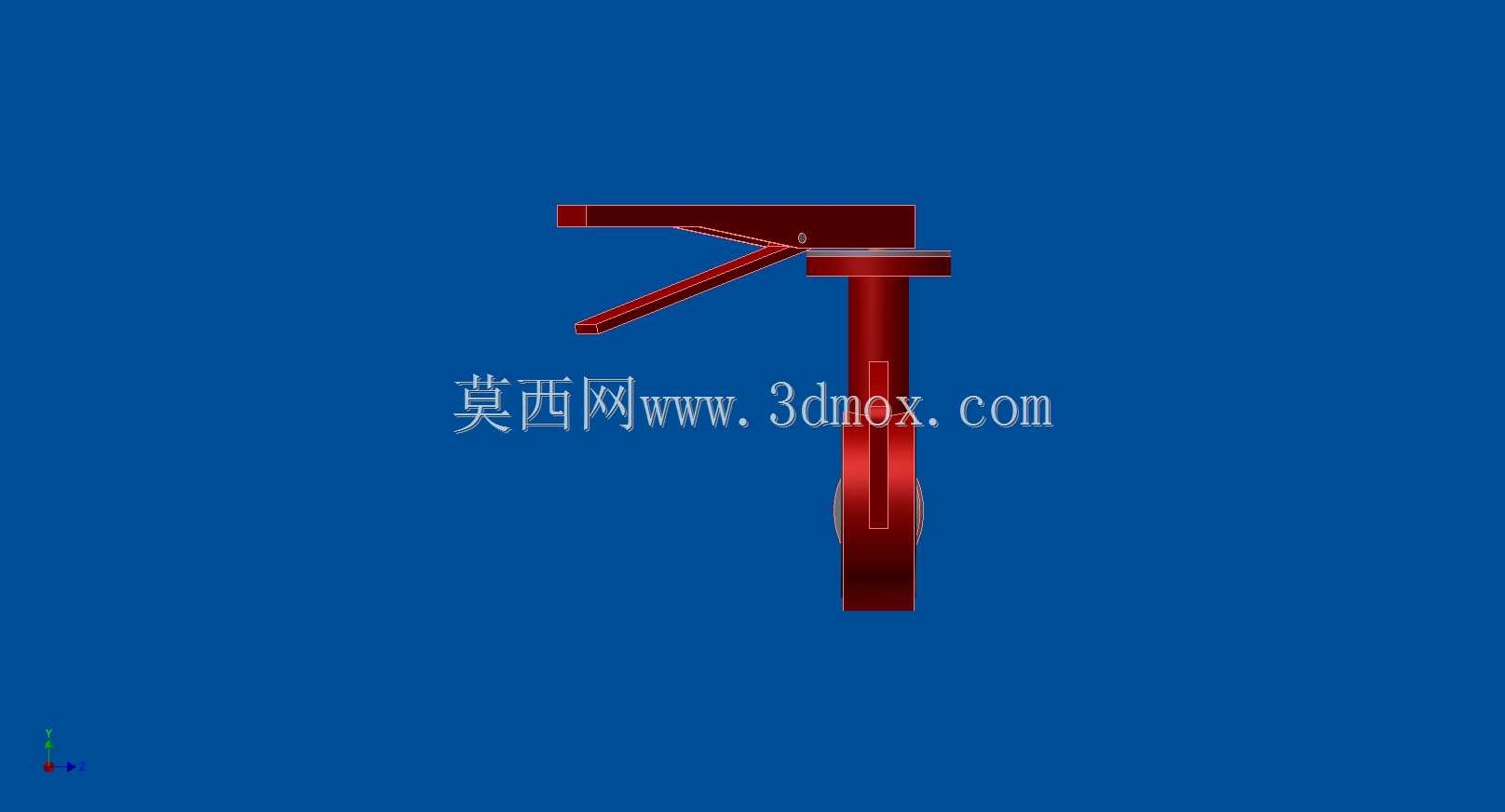

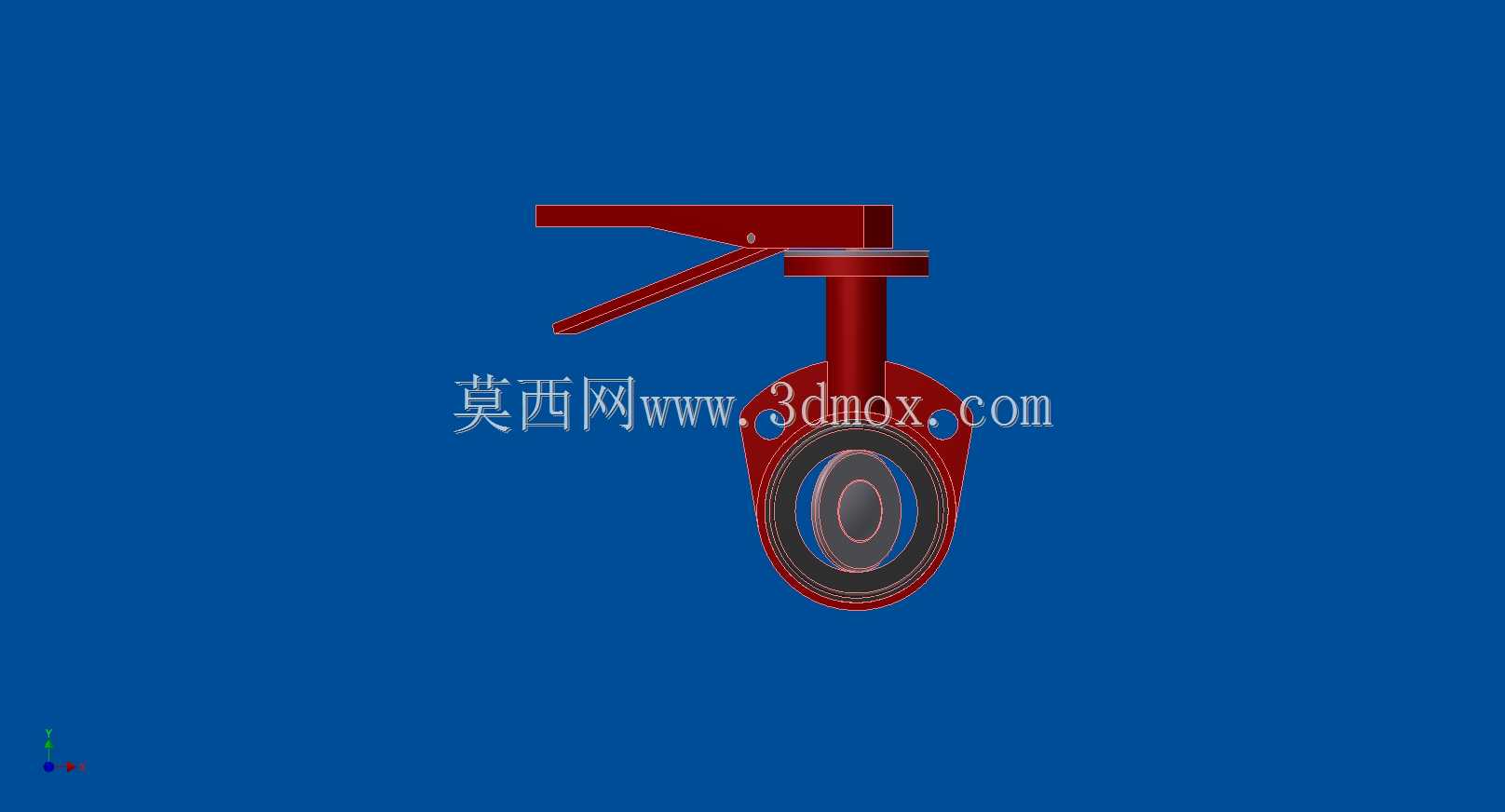

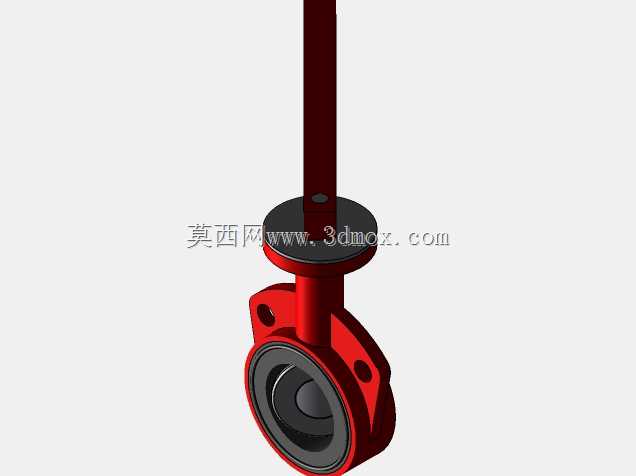

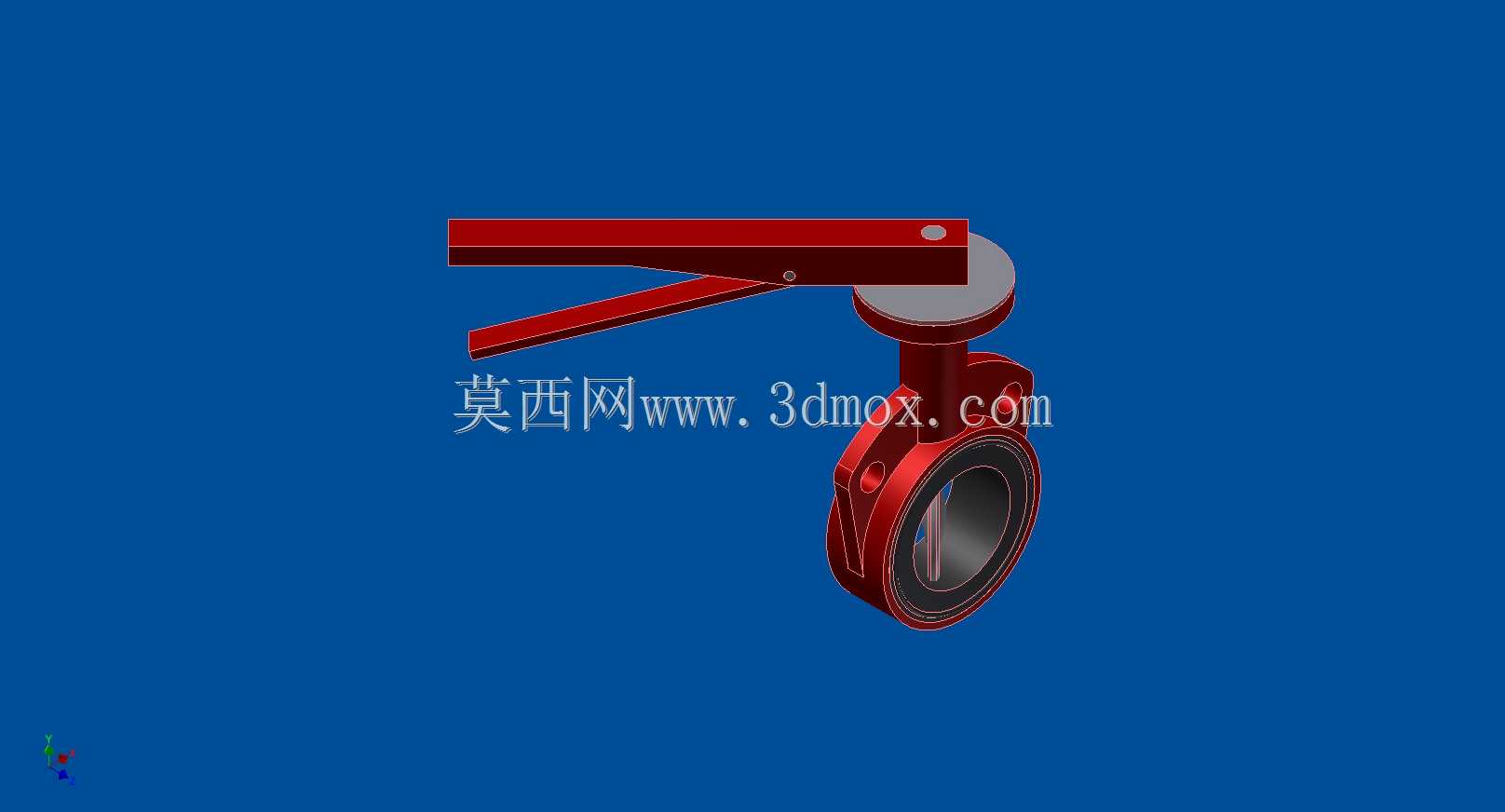

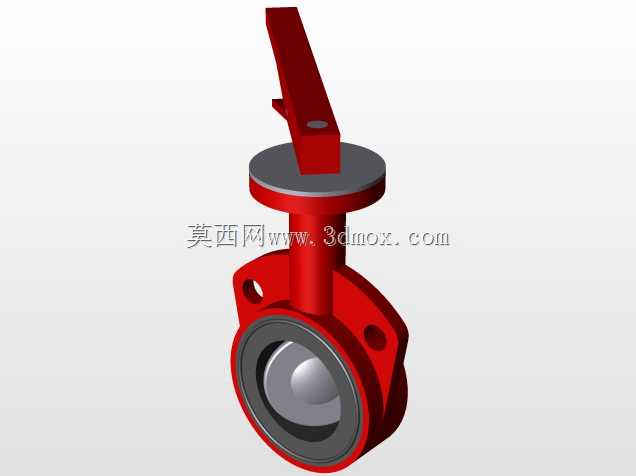

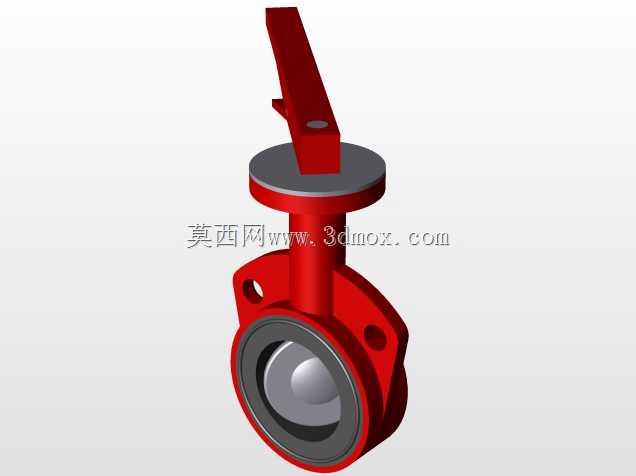

这款手动对夹式蝶阀主要面向中小口径工业管路的流体截断与调节场景，常见于给排水管网、暖通空调循环系统、低压化工流体输送、一般腐蚀性介质工况的管段中，适配公称压力150磅级的管路安装要求，通径规格为3英寸，在民用建筑配套、轻工业生产管线、小型水处理单元中应用十分广泛。从结构设计来看，该蝶阀采用对夹式安装形式，阀体本身不带法兰结构，安装时直接夹持在两片管路法兰之间，依靠穿装的法兰螺栓完成固定，相比法兰式蝶阀轴向尺寸更短，整体重量更轻，能有效节省管廊安装空间，尤其适合管线排布紧凑、安装操作空间有限的现场工况。驱动部分采用杠杆式手柄结构，手柄通过销轴与阀杆上端直接连接，扳动手柄即可带动阀杆旋转，进而驱动阀板做90度回转，实现阀门的全开与全关动作，手柄上配套的定位结构可以将阀板锁定在全开或全关位置，部分同结构衍生款也可支持多档位开度调节，满足管路流量调节的需求。阀体采用一体式铸造结构，流道为直通式设计，介质流经阀门时的流阻更小，压力损失相比同口径截止阀降低60%以上，阀板采用流线型截面设计，在全开状态下几乎不会对管路通流造成额外遮挡，能有效降低介质输送过程中的能耗。密封结构采用径向包覆式设计，密封圈嵌装在阀体内壁与阀板的配合面处，关闭时阀板回转至与管路轴线垂直位置，密封圈均匀受压实现密封，低压工况下的密封可靠性表现优异，同时密封圈采用可更换结构，后期维护时无需将整个阀门从管路上拆下，即可完成密封件的更换，大幅降低现场运维的工作量。从安装边界来看，该阀门的端面距严格匹配3英寸150磅级对夹阀门的行业通用尺寸，安装时无需额外调整管路间距，可直接适配现有标准法兰的安装孔位，阀体两侧的定位凸台可以保证阀门安装时与法兰保持同轴，避免出现阀板卡涩、密封偏压导致的泄漏问题。手柄的操作高度与回转半径经过优化，安装后手柄扳动时不会与相邻管路、支架发生干涉，现场操作无需额外加装加长杆，单人即可完成阀门的启闭操作。建模过程中严格遵循阀门行业的结构设计规范，对阀杆与阀体的配合间隙、阀板的回转行程、手柄的力臂长度都做了精准还原，阀杆与阀体之间的密封填料函结构、阀板与密封圈的配合公差都按照实际生产的工艺要求做了细节呈现，既可以作为阀门选型阶段的结构参考，也能用于管路排布阶段的干涉检查，帮助设计人员提前预判安装过程中可能出现的空间冲突问题。
