家用分体式太阳能热水供应装置结构设计

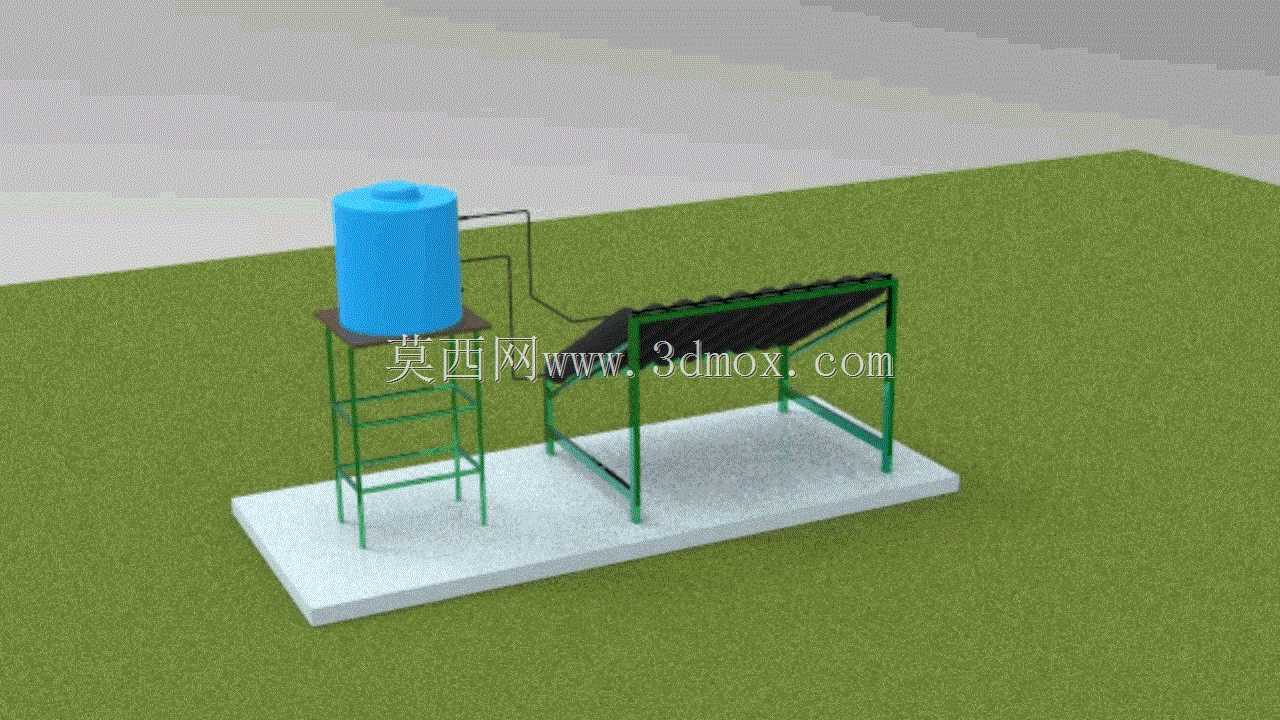

这套太阳能热水装置的三维结构，完整还原了民用分布式热水供应设备的落地安装形态，建模过程中优先考虑了户外屋面安装的实际工况约束，所有支撑构件的排布都预留了现场施工的操作空间。从结构拆分来看，整套装置分为储水单元、集热单元、支撑机架、连接管路四个核心部分，储水单元采用立式圆柱形承压保温水箱，放置在独立的梯式钢制支架上，支架底部通过膨胀螺栓与混凝土基础墩固定，支架的横撑间距经过受力核算，既可以承托满水状态下的水箱重量，也预留了后期检修阀门、清理水箱排污口的操作空间，水箱顶部预留了溢流口、排气口与补水接口，侧面的进出水口高度差设置符合冷热水循环的重力流要求，不需要额外增加循环泵即可实现自然循环换热。集热单元采用倾斜排布的真空集热管阵列，倾斜角度匹配国内大部分纬度地区的太阳高度角，保证全年不同季节都能获得最优的受光面积，集热阵列的支撑机架采用型材焊接结构，前后支腿的高度差经过精确计算，安装后集热面的倾角误差控制在工程允许范围内，机架底部同样设置混凝土找平墩，避免屋面不均匀沉降导致集热管受力破裂。连接管路采用硬质管材弯折成型，管路走向沿着支架内侧排布，既减少了户外环境下的管路老化速度，也避免了突出的管段影响后期屋面维护作业，管路的转弯处都预留了热胀冷缩的补偿余量，防止夏季高温工况下管路变形拉裂接口。在建模的尺寸边界设定上，整套装置的安装占地宽度控制在常规屋面检修通道的预留范围内，水箱与集热阵列的水平间距符合循环管路的最短长度要求，减少管路沿程热损失，支架的高度设置避开了屋面女儿墙的遮挡范围，保证冬至日太阳高度角最低时集热面不会被周边构筑物遮挡。这类装置主要应用于民用住宅、小型民宿、乡村自建房的生活热水供应场景，依靠太阳能辐射作为主要热源，相比传统电加热、燃气加热的热水设备可以大幅降低日常使用能耗，结构设计上所有外露金属构件都做了防腐处理的结构预留，适配户外长期日晒雨淋的使用环境，集热管与联箱的连接结构采用标准密封接口，后期单根集热管损坏时可以单独更换，不需要拆解整套集热阵列，降低运维成本。建模过程中对所有配合面的安装间隙都做了还原，比如支架与基础墩的连接孔位、水箱与支架的固定卡位、集热管与联箱的插入深度，都符合实际产品的装配公差要求，可以直接用于安装指导、产品展示或者结构优化的参考依据。
