直插式铝电解电容三维结构设计

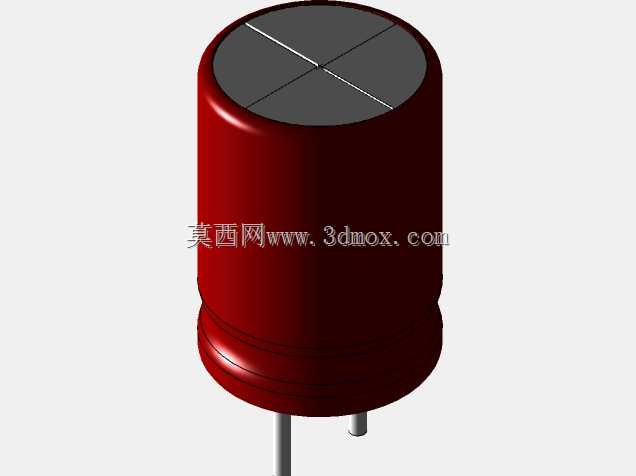

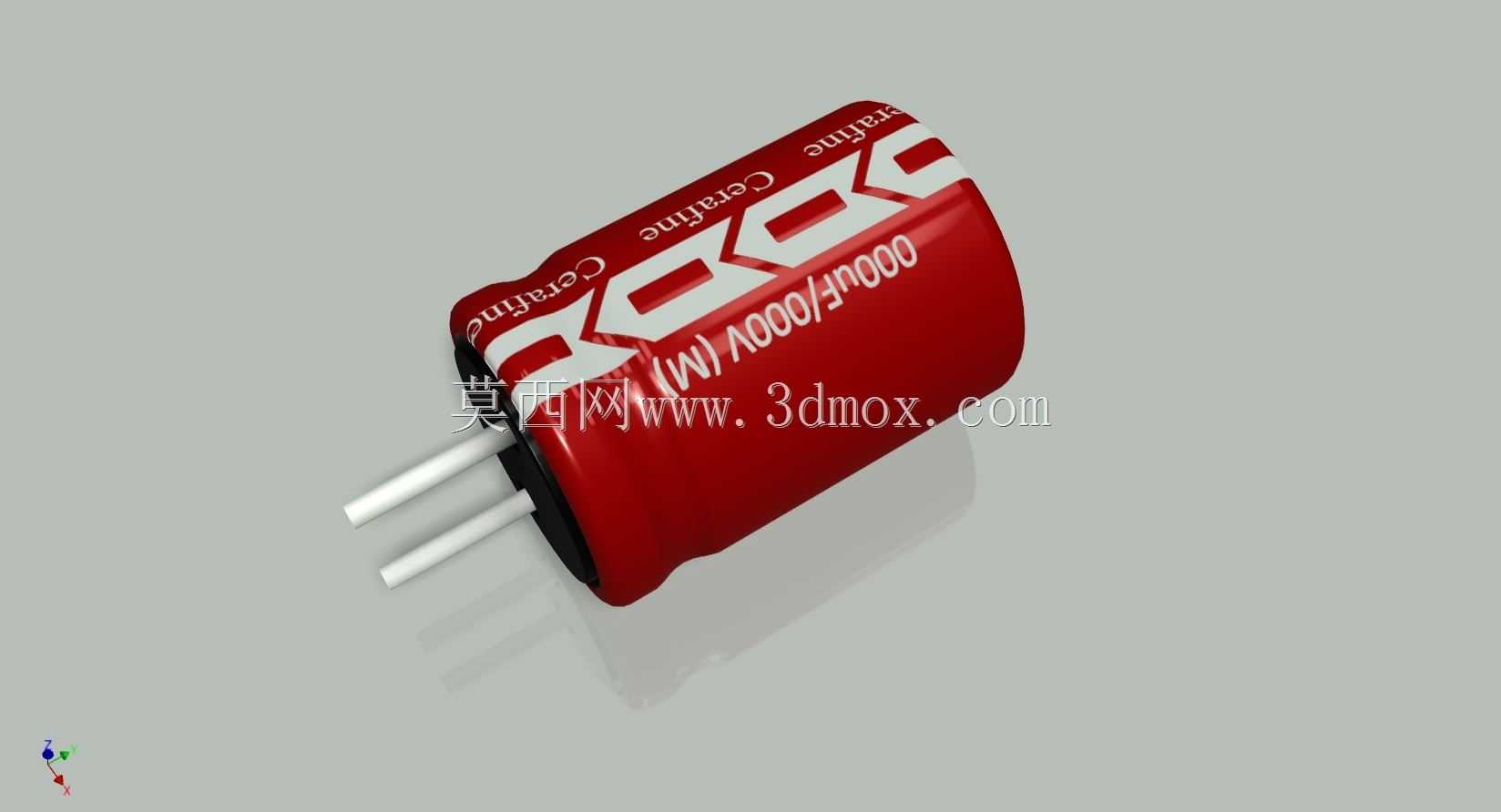

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上占比不低的无源元件，这类元件的三维建模精度，直接影响后期PCB装配干涉检查、结构件开孔避让的准确性，不少新手工程师在做板级结构配合时，常因忽略电容本体的实际尺寸公差、引脚伸出长度，导致量产时出现元件顶壳、引脚过波峰焊时长度不足无法上锡的问题。这款直插电解电容的建模，完全围绕实际SMT与手工插装的工艺边界展开，本体直径设定为8mm，本体高度11.5mm，引脚间距严格匹配3.5mm的常规直插封装规格，引脚直径按照行业通用的0.6mm线径建模，引脚伸出本体底部的长度预留了3mm的常规过板焊接余量，完全适配1.6mm标准厚度PCB的插装需求，不会出现引脚过短无法透锡、过长剪脚工序额外增加工时的问题。从功能特性来看，这类电解电容主要承担电源输入端的低频滤波、大电流回路的储能缓冲作用，在开关电源、音频功放、工业驱动板上应用极广，建模时特意还原了铝壳外层的PET热缩套管标识结构，套管上的极性标识、容值耐压标注区域都做了对应结构还原，方便在整机BOM可视化核对时，快速区分元件极性，避免生产时插反导致电容爆浆的质量事故。设计思路上没有做过度的细节冗余，比如省略了套管表面的微观纹理、铝壳顶部的防爆刻痕微观结构，只保留了结构装配需要的所有关键尺寸边界，既保证干涉检查时的尺寸准确性，又不会让整个板级装配模型的文件量过大，影响大型整机装配的旋转、剖切操作流畅度。在做结构避让设计时，这款模型的本体圆柱面、引脚圆柱面都做了精准的几何约束，工程师在做PCB周围的塑胶支柱、散热片、屏蔽罩布局时，可以直接抓取模型的外轮廓做间隙检查，按照安规要求预留够2mm以上的电气间隙与爬电距离，尤其是在高压电源板的设计中，电容本体与周围高压走线、散热件的间隙是否达标，直接决定产品能否通过安规认证。另外引脚的建模特意做了轻微的导入斜角，模拟实际元件引脚端部的倒角结构，在做虚拟插装仿真时，可以更真实还原引脚穿过PCB过孔的过程，不会出现模型棱角卡滞过孔的虚假干涉提示，给工艺仿真提供更贴近实际生产的模型基础。
