卧式储油罐体带防护栏支架结构设计

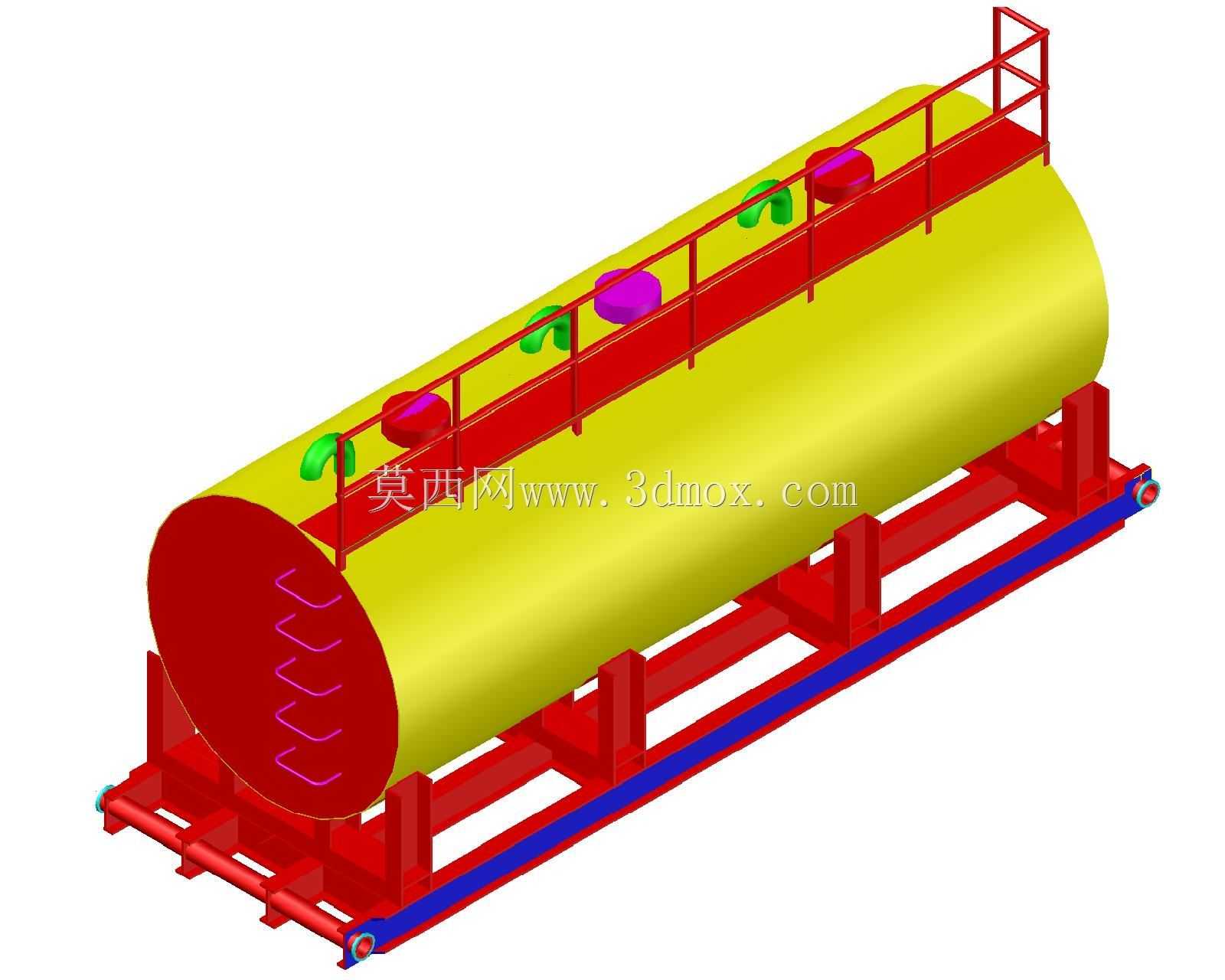

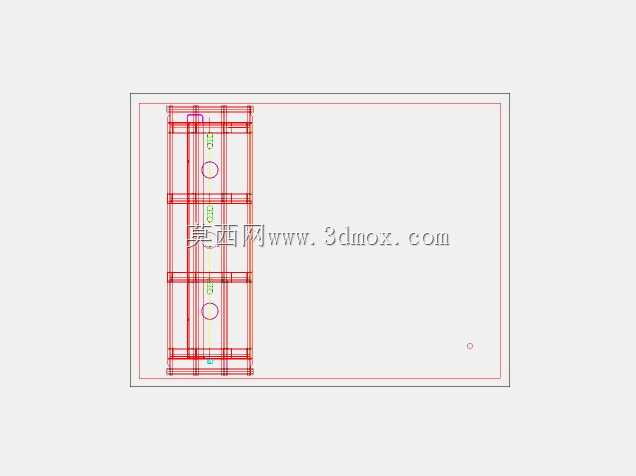

该卧式储油结构主要面向厂区固定点位燃油、工业润滑油等液态油料的中转存储场景，也可适配小型油料补给站的固定储装需求，区别于车载移动罐体，该结构采用落地式安装设计，无需额外配套车载底盘即可直接部署在硬化平整的混凝土地面上。从结构组成来看，主体为圆柱形承压罐体，筒体采用等壁厚卷制焊接成型，两端采用标准椭圆封头做密封处理，相比平封头结构能更好承受罐内液体静压力，降低长期储油过程中封头位置的应力集中风险。罐体顶部沿轴向通长设置红色安全防护栏，防护栏采用等边角钢焊接成型，高度符合工业操作平台安全防护规范，可避免运维人员登顶检查、操作附件时发生坠落风险，防护栏内侧预留了足够的操作空间，方便人员在顶部完成阀门启闭、液位检测、取样等常规作业。罐体顶部根据功能需求布置了多组不同规格的接管附件，其中大口径接口用于油料的批量加注，小口径接口分别对应排气、液位测量、温度检测等功能，不同接口采用差异化的颜色标识，可帮助运维人员快速区分接口功能，减少误操作概率。底部支撑采用型钢焊接的一体式机架，机架沿罐体轴向均匀布置多组弧形托座，托座弧度与罐体外径完全匹配，可增大接触面积均匀承载罐体及满载油料的总重量，避免局部应力过大导致罐体变形；机架底部设置整根纵向连接梁，进一步提升机架整体刚性，同时预留了地脚安装孔位，可通过膨胀螺栓与地面基础做刚性固定，避免满载状态下罐体出现位移或侧翻风险。设计过程中优先考虑了运维便利性，罐体端面预留了足够的操作空间，可后期加装人孔、排污口等附件，方便定期清理罐内沉积杂质、检修内部防腐层；整体结构的安装边界充分考虑了厂区常规通道的通行要求，机架宽度、罐体总高度均控制在常规工业厂房的门洞、管线净空允许范围内，无需对现场安装环境做大规模改造即可完成部署。结构建模过程中对各焊接位置做了贴合实际工艺的处理，所有型钢连接处均预留了合理的焊角尺寸，避免出现无厚度的理想化焊接结构，保证后续出工程图时可直接提取焊接工艺要求，减少二次调整的工作量。
