行星齿轮传动机构三维结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259492
  • 行星齿轮传动机构三维结构设计

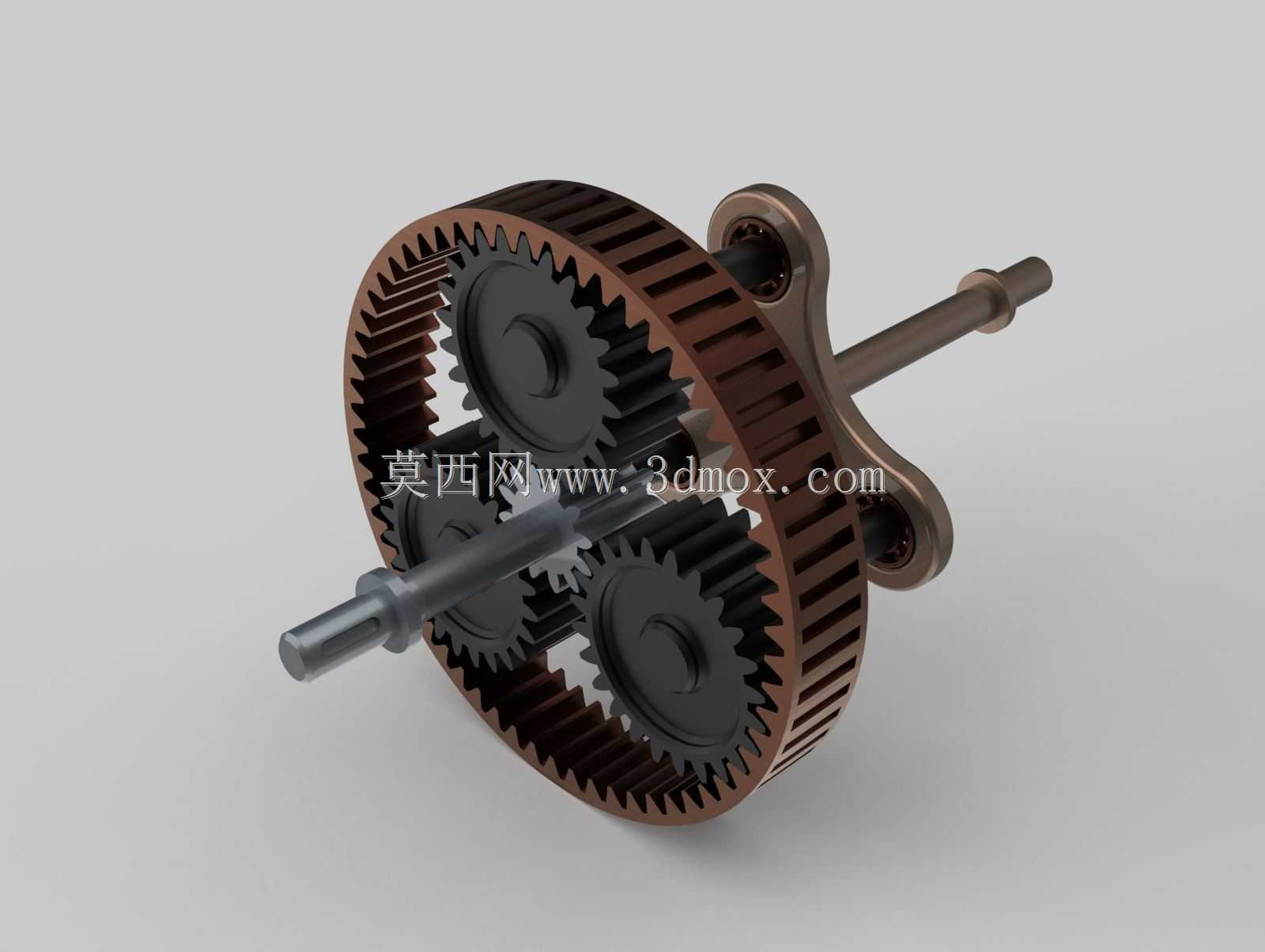

这套行星齿轮传动结构,核心依托内齿圈、多个行星轮与太阳轮的啮合配合实现动力传递,在紧凑的径向空间内可实现大传动比的动力输出,常被集成在各类需要减速增扭的设备动力端。从实际应用场景来看,这类结构广泛适配中小功率传动工况,比如轻工设备的动力输送单元、小型伺服驱动的末端减速段、代步工具的传动箱内部,相比平行轴齿轮组,同等传动比下它的轴向与径向尺寸都能压缩近三分之一,非常适合安装空间受限的设备布局。设计这套结构时,首先要匹配安装边界的尺寸约束:内齿圈的外径需要适配设备腔体的安装止口,行星架的输出轴端要预留对应的键槽与轴肩定位尺寸,输入轴的太阳轮端要和驱动源的输出轴孔形成配合公差,避免装配后出现同轴度偏差导致的啮合异响。结构功能上,三个行星轮均匀分布在行星架的销轴上,运转时既围绕太阳轮做公转,也绕自身销轴自转,内齿圈固定时动力从太阳轮输入、行星架输出,可获得稳定的减速比,同时多齿啮合的特性让载荷被均匀分散,单齿承受的接触应力更小,传动过程的平稳性远优于单对齿轮传动,运转时的冲击载荷也能被啮合副均匀分担。设计过程中需要重点考量齿侧间隙的预留,既要避免间隙过大导致正反转切换时出现回程误差,也要防止间隙过小造成运转卡滞、温升过高的问题;行星架的销轴孔位置度需要严格控制,否则会出现个别行星轮受载过大、齿面过早磨损的情况。从安装适配性来看,这套结构的输入输出轴保持同轴线布局,不需要额外调整传动中心距,设备集成时可以直接沿轴向装入预设的安装腔,端盖通过内齿圈端面的螺纹孔固定即可完成装配,日常维护时仅需拆卸端盖就能检查齿面磨损情况,不需要完全拆解整个传动单元。齿形参数设计上采用渐开线齿形,啮合重合度高,传动过程中速比波动极小,适合对传动精度有一定要求的工况,比如自动化输送线的驱动端、小型作业平台的回转驱动,都能依靠这套结构获得稳定的低速大扭矩输出。
